Rozdzielacz CO z przepływomierzami - 10 sekcji

Krótko: czym jest i do czego służy

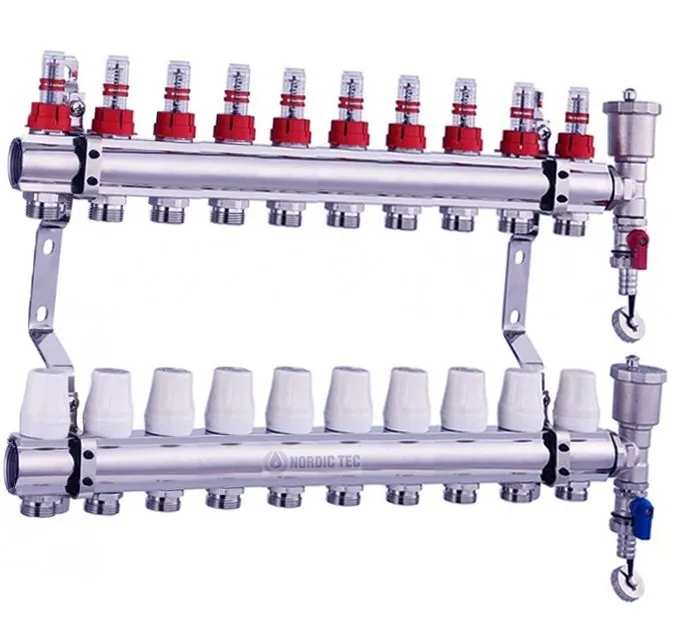

Rozdzielacz CO z przepływomierzami - 10 sekcji to rozdzielacz ogrzewania podłogowego i instalacji CO do rozdziału czynnika grzewczego na 10 obwodów. Wykonany z mosiądzu chromowanego Ms, z przepływomierzami, przyłączem zasilania 1" i wyjściami PEX 3/4" x16, ułatwia regulację przepływu oraz stabilną pracę pętli.

To kompletny, uzbrojony rozdzielacz do CO i podłogówki, przeznaczony do obsługi 10 sekcji instalacji. Dzięki belkom z mosiądzu chromowanego Ms, przepływomierzom oraz przyłączom 1" i 3/4" x16 pozwala rozdzielić medium grzewcze na poszczególne pętle i wygodnie ustawić ich pracę.

Specyfikacja techniczna

Liczba sekcji	10
Materiał	mosiądz chromowany Ms
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Przyłącza dla PEX	3/4" x16
Przyłącze zasilania	1"
Maks. temperatura pracy	+90°C

Najważniejsze cechy i korzyści

• 10 sekcji (obwodów) – pozwala obsłużyć rozbudowaną instalację z wieloma pętlami grzewczymi.
• Przepływomierze – ułatwiają regulację przepływu w każdej sekcji, co pomaga w równomiernym grzaniu.
• Mosiądz chromowany Ms – zapewnia trwałą konstrukcję i dobrą odporność na warunki pracy instalacji.
• Ciśnienie robocze do 6 bar – umożliwia bezpieczną pracę w typowych układach CO.
• Test ciśnieniowy 10 bar – potwierdza przygotowanie zestawu do wymagających warunków montażowych.
• Kompletny zestaw osprzętu – w komplecie są rama, zawory kulowe odcinające, odpowietrzniki, kurki, przepływomierze i złączki PEX 3/4x16.

Specyfikacja i dane techniczne

Rozdzielacz jest wyposażony w 10 sekcji i przeznaczony do instalacji CO oraz ogrzewania podłogowego. Belki wykonano z mosiądzu chromowanego Ms. Przyłącze zasilania ma średnicę 1", a wyjścia na pętle przewidziano pod PEX 3/4" x16. Maksymalne ciśnienie robocze wynosi 6 bar, a ciśnienie testowe 10 bar. Dopuszczalna temperatura pracy sięga +90°C. W zestawie znajdują się także elementy montażowo-eksploatacyjne widoczne w opisie źródłowym.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

Rozdzielacz pracuje na zasadzie podziału strumienia czynnika grzewczego z belki zasilającej na 10 osobnych obwodów oraz zebrania powrotu z instalacji do belki powrotnej. Przepływomierze służą do ustawiania i kontroli przepływu w poszczególnych pętlach, podczas gdy zawory odpowiadają za odcięcie i obsługę sekcji.

Typowe zastosowania w instalacji

Model 10-sekcyjny sprawdzi się tam, gdzie instalacja wymaga rozdziału na większą liczbę pętli, na przykład w ogrzewaniu podłogowym kilku pomieszczeń, w strefowych układach CO oraz w instalacjach mieszanych. To właściwy wybór, gdy liczba pętli odpowiada liczbie sekcji rozdzielacza.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Przepływomierze – wybierz, gdy zależy Ci na dokładniejszym ustawieniu każdej pętli.
• Wiele obwodów – przy 10 sekcjach przepływomierze ułatwiają wyregulowanie całego układu.
• Podłogówka – wariant z przepływomierzami jest praktyczny tam, gdzie trzeba wyrównać pracę pętli.
• Prostsze układy – wariant tylko z zaworami sprawdza się, gdy nie potrzebujesz tak szczegółowej kontroli przepływu.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby pętli – 1 sekcja odpowiada 1 obwodowi instalacji.
• Wybierz 10 sekcji – jeśli instalacja ma dokładnie 10 pętli lub taki podział stref.

Parametry przyłączy i przepływu

• Sprawdź przyłącze główne 1" – musi pasować do zasilania instalacji.
• Zweryfikuj wyjścia PEX 3/4" x16 – powinny odpowiadać zastosowanym pętlom.
• Uwzględnij temperaturę i ciśnienie pracy – tutaj do +90°C i do 6 bar.
• Dla podłogówki i CO – w instalacjach grzejnikowych i podłogowych kluczowe są zgodne średnice oraz liczba obwodów.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element instalacji, który rozdziela czynnik grzewczy na kilka pętli. Dzięki temu każda sekcja może pracować w sposób bardziej kontrolowany, a regulacja przepływu jest prostsza. W praktyce pomaga to uzyskać bardziej równomierne grzanie poszczególnych stref.

Jakie są rodzaje rozdzielaczy?

Podstawowy podział obejmuje rozdzielacze do podłogówki i CO oraz rozdzielacze hydrauliczne o innym zadaniu. W tej kategorii spotkasz warianty z przepływomierzami i prostsze wersje z zaworami. Modele z przepływomierzami są lepsze tam, gdzie liczy się dokładniejsza regulacja obwodów.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę zwykle lepszy jest rozdzielacz z przepływomierzami. Ogrzewanie podłogowe wymaga precyzyjniejszego ustawienia pętli, natomiast układy grzejnikowe często mają inne wymagania dotyczące średnic i sposobu rozdziału. Zawsze trzeba dobrać liczbę sekcji i przyłącza do konkretnej instalacji.

Jak działają rozdzielacze hydrauliczne?

Rozdzielacz hydrauliczny działa inaczej niż rozdzielacz obwodów. Jego zadaniem jest separacja obiegów i stabilizacja przepływu między źródłem ciepła a instalacją. Ten produkt nie pełni funkcji sprzęgła hydraulicznego, tylko rozdziela medium na pętle lub sekcje.

Ile obwodów powinien mieć rozdzielacz?

Tyle, ile wynosi liczba pętli lub sekcji w instalacji. Zasada jest prosta: 1 obwód to 1 pętla. Model 10-sekcyjny wybiera się wtedy, gdy układ wymaga obsługi właśnie 10 obwodów albo planowana jest instalacja o takim podziale.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
