Odpływy liniowe i systemy odwodnień przemysłowych

Odpływy liniowe i systemy odwodnień przemysłowych NORDIC TEC

Odpływy liniowe to wąskie kanały odwodnieniowe montowane w posadzce – w prysznicach bez brodzika, ale też w garażach, kotłowniach, piwnicach, magazynach i na tarasach. W AquaVentis oferujemy pełną gamę NORDIC TEC: odpływy prysznicowe ze stali nierdzewnej z maskownicami szklanymi i wzorniczymi w długościach od 50 do 100 cm oraz modułowe systemy odwodnień przemysłowych, które można łączyć ramionami do długości 2, 3, 4, 5 i 6 metrów.

Co to jest odwodnienie liniowe i na czym polega jego działanie?

Odwodnienie liniowe to sposób odbierania wody z posadzki wzdłuż linii, a nie w jednym punkcie. Zamiast kratki na środku pomieszczenia montuje się kanał (korytko) odwodnieniowy przykryty maskownicą lub rusztem, do którego woda spływa po jednokierunkowym spadku. Kanał zbiera wodę na całej swojej długości i prowadzi ją do ujścia (spływu) połączonego z kanalizacją, a syfon odcina zapachy.

Różnica wobec odwodnienia punktowego jest głównie posadzkarska. Przy kratce punktowej trzeba wyprofilować spadek „kopertowo”, z czterech stron, co przy dużych formatach płytek bywa kłopotliwe. Przy odpływie liniowym wystarczy jedna płaszczyzna spadku, dzięki czemu można ułożyć wielkoformatowe płytki, zrezygnować z brodzika i zbudować prysznic typu walk-in. W garażu, kotłowni czy hali ten sam mechanizm pozwala przechwycić wodę na całej szerokości wjazdu lub przejścia — zanim rozejdzie się po posadzce.

Odpływ liniowy prysznicowy – wzory maskownic i długości

Widoczną częścią odpływu jest maskownica. To ona decyduje o wyglądzie strefy prysznica i o sposobie, w jaki odpływ „znika” w posadzce. W ofercie NORDIC TEC dostępne są maskownice szklane i stalowe, a także rozwiązania dwustronne, które można odwrócić po ułożeniu płytek.

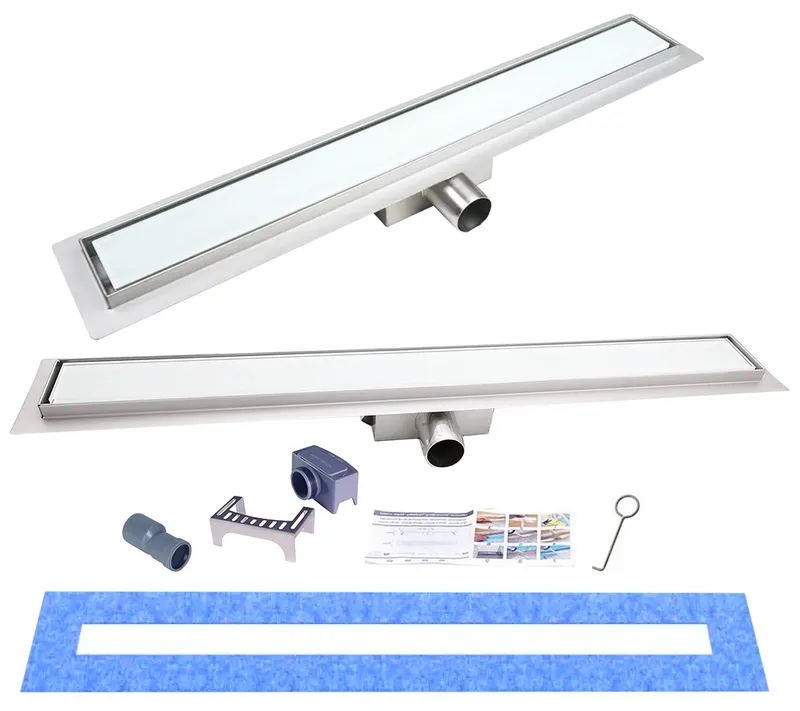

• BIAŁE SZKŁO – maskownica z hartowanego szkła w odcieniu białym, w wersjach 70 cm oraz 70–90 cm.

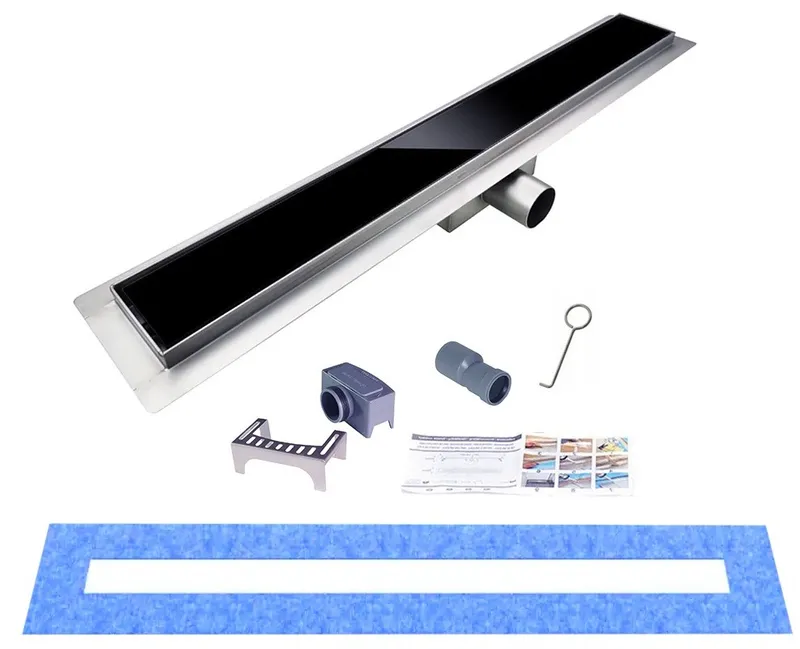

• CZARNE SZKŁO – pokrywa z hartowanego szkła, dostępna jako 80 cm oraz w zakresie 60–100 cm.
• POD PŁYTKĘ – maskownica dwustronna: jedna strona gładka, druga do wklejenia płytki, długości 80 cm oraz 50–100 cm.

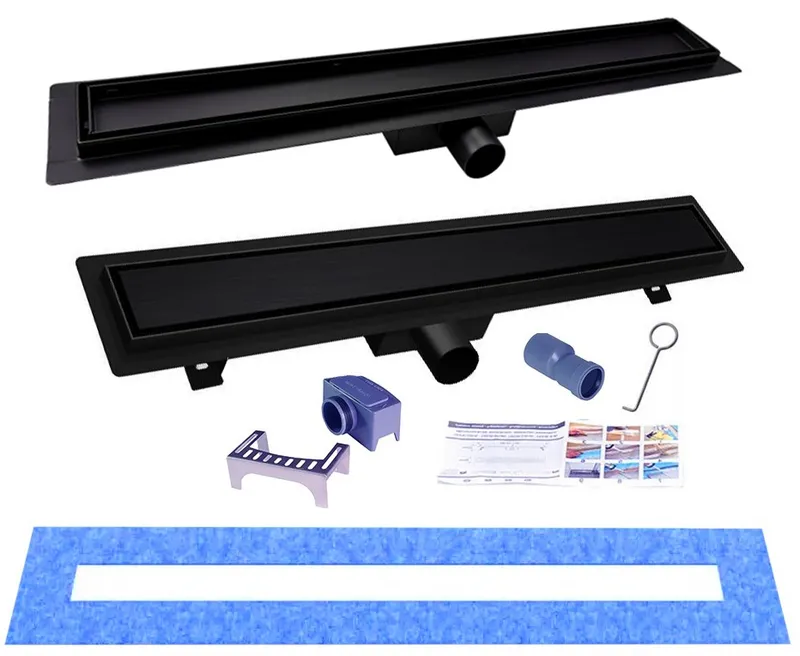

• FULL-BLACK pod płytkę – wariant czarny, również odwracalny, w zakresie 60–100 cm.

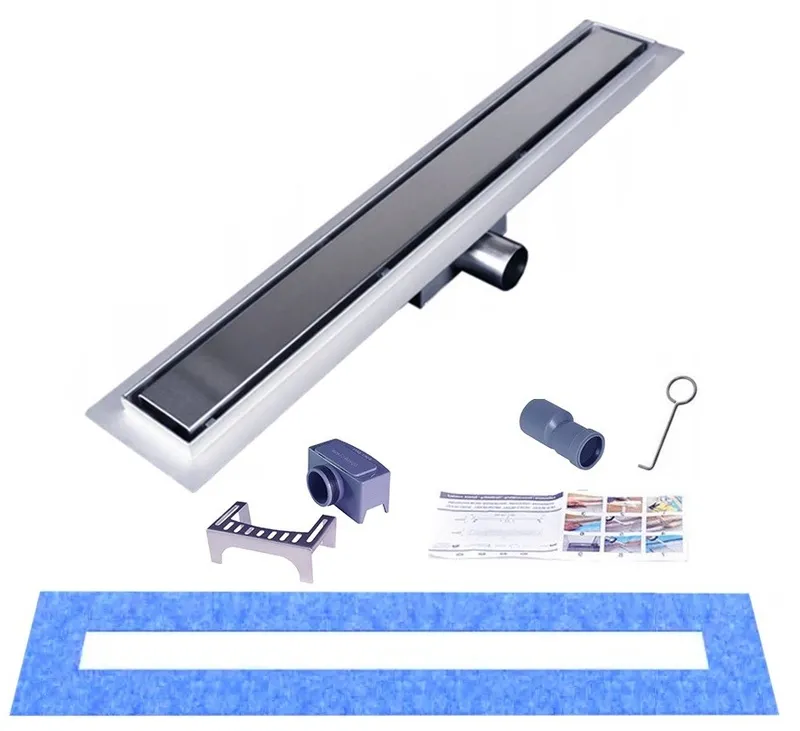

• GŁADKI – maskownica pokryta stalową blachą bez wzoru, 100 cm oraz 60–100 cm, najbardziej uniwersalna kolorystycznie.

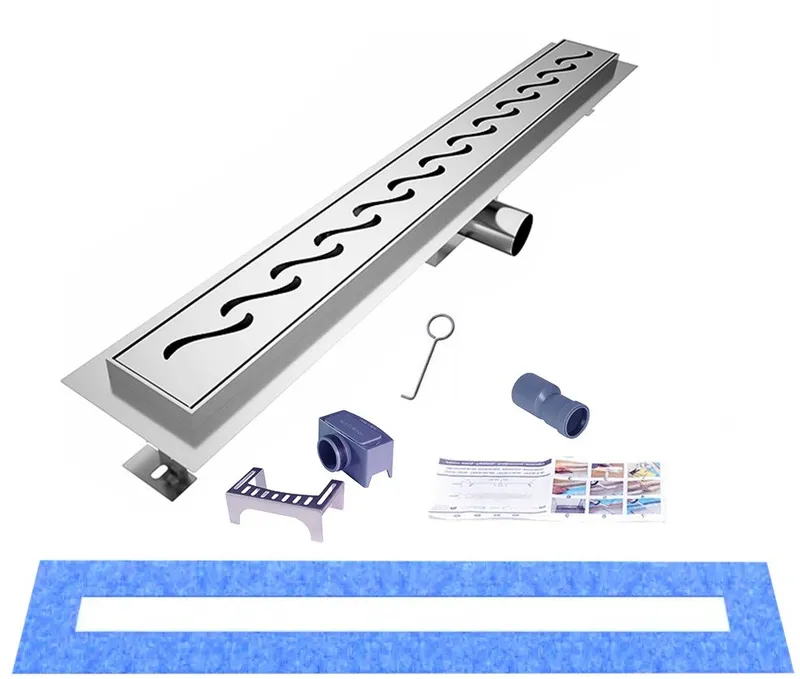

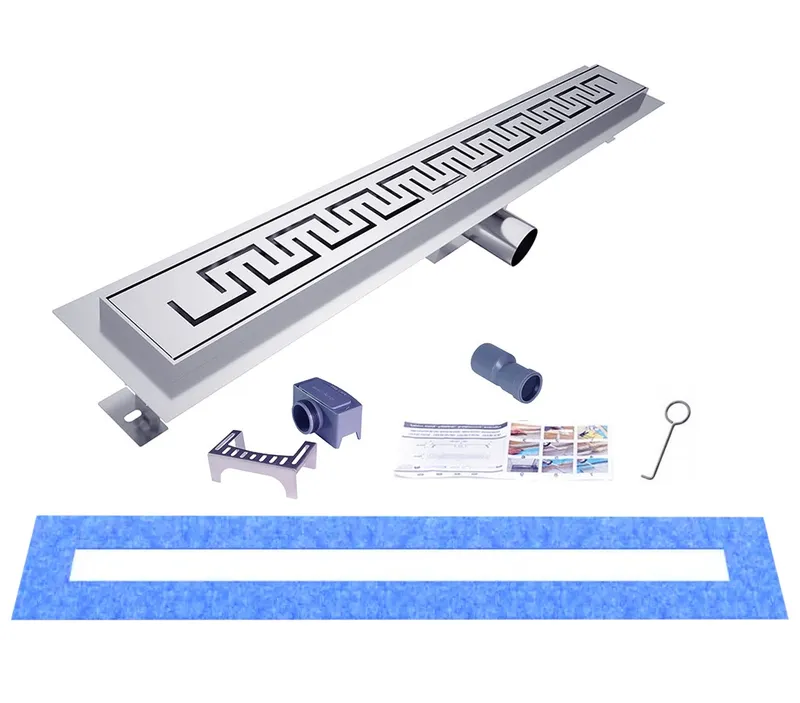

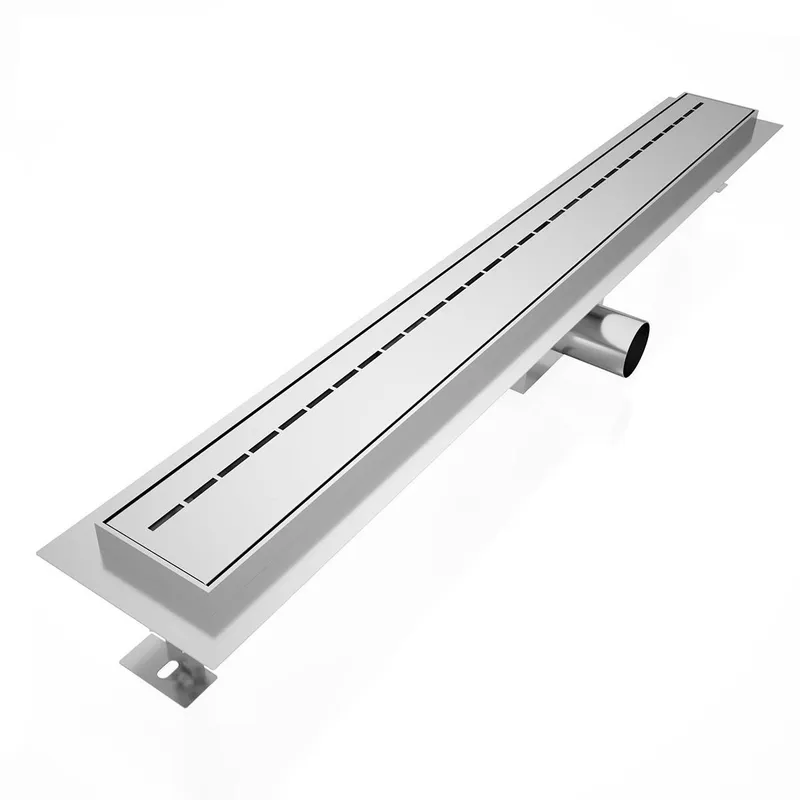

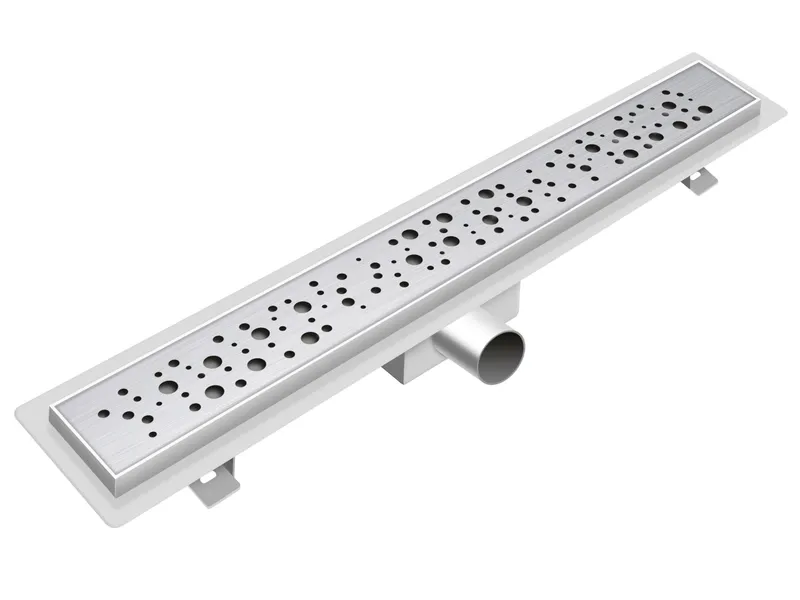

• LINIA, DESZCZ, ORIENTAL, AZTEK – maskownice wzornicze ze stali, w wersjach 60, 90, 100 cm oraz w zakresach 60–100 cm.

Wybór między maskownicą pod płytkę a wzorniczą jest w praktyce wyborem między niewidocznym odpływem a widocznym detalem. Gdy płytka jest duża i wzorzysta, maskownica pod płytkę pozwala zachować ciągłość posadzki. Gdy chcesz akcent – sprawdzają się szkło czarne lub białe oraz wzory Oriental i Aztek.

Odpływy liniowe przemysłowe i odwodnienie garażu

Druga część kategorii to systemy odwodnień przemysłowych ze stali nierdzewnej, przeznaczone do garaży, kotłowni, warsztatów, piwnic, magazynów i powierzchni zewnętrznych. Konstrukcja jest modułowa: podstawą jest kratka spływowa z ujściem wody (wersja 1 EXIT lub 2 EXITS), do której dołącza się ramiona kanałowe o długości 1 m. Elementy do zaślepienia i łączenia ramion są dostarczane w zestawie.

Kanały i pokrywy są odporne na naciski – producent wskazuje możliwość obciążenia kołami samochodu oraz wózków widłowych, dlatego rozwiązanie stosuje się także w bramach garażowych i na wjazdach. Szczelina zbierająca wodę w ramieniu odwodnienia ma 10 mm, co pozwala odprowadzać wodę spływającą z opon, mycia posadzki czy topiącego się śniegu.

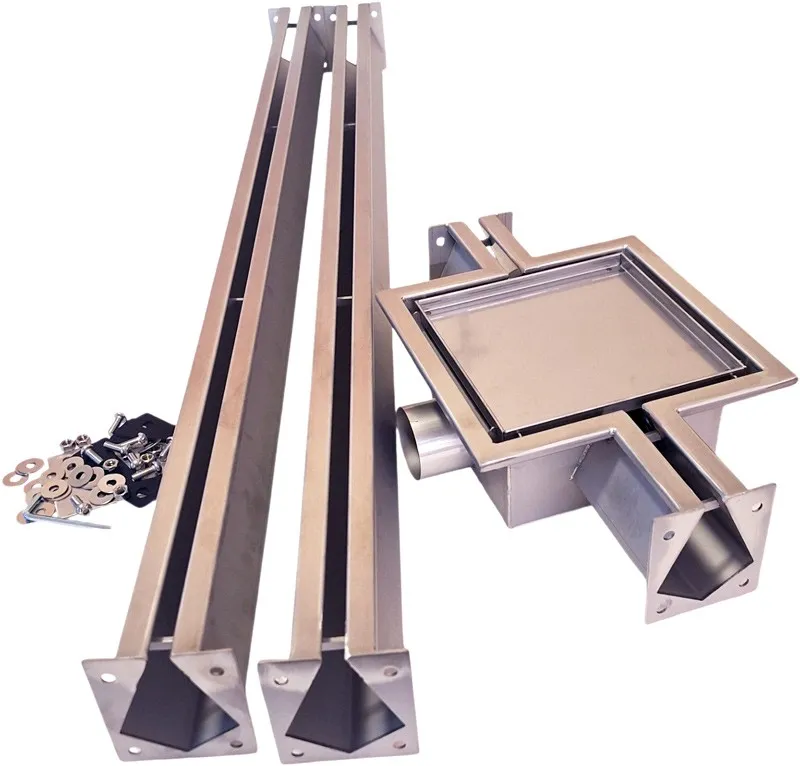

• Zestaw z 2 ramionami – kratka spływowa plus dwa metrowe kanały, gotowy do montażu wewnątrz i na zewnątrz.

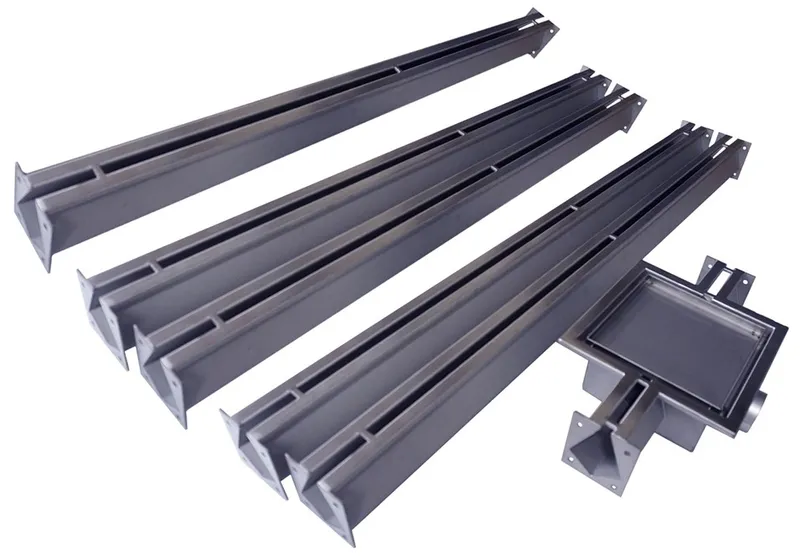

• Wybór długości 2–6 m – warianty z 2, 3, 4, 5 lub 6 ramionami, dobierane w menu oferty.
• Pokrywa FULL-INOX – wariant z pokrywą z grubej stali nierdzewnej, w długościach 2, 3 i 4 m (2–4 kanały).
• Kratka 1 EXIT – z wyborem strony, na którą wyprowadzone są kanały.
• Kratka 2 EXITS – dla odwodnień prowadzonych w dwóch kierunkach od punktu spływu.
• Ramię 1 m – element rozszerzający, nie działa samodzielnie i wymaga zakupu z kratką.

Porównanie rozwiązań – prysznic i posadzka techniczna

Poniższa tabela porządkuje różnice pomiędzy odpływem prysznicowym a modułowym odwodnieniem przemysłowym. To najczęstsze rozstrzygnięcie na etapie zamówienia – oba typy są ze stali nierdzewnej, ale odpowiadają na inne obciążenia.

Cecha	Odpływ liniowy prysznicowy	Odwodnienie liniowe przemysłowe / garażowe
Typowe długości	50, 60, 70, 80, 90, 100 cm oraz zakresy 60–100 cm	modułowo od 1 m do 6 m (ramiona 1 m)
Maskownica / pokrywa	szkło hartowane (białe, czarne), stal ze wzorem, wersja pod płytkę	kratka i pokrywa FULL-INOX z grubej stali nierdzewnej
Obciążenie	ruch pieszy w strefie kąpielowej	naciski, przejazd samochodu, wózki widłowe
Konstrukcja	korpus o stałej długości, zestaw montażowy kompletny	modułowa: kratka 1 EXIT lub 2 EXITS + ramiona 1 m
Miejsce montażu	łazienka, prysznic bez brodzika	garaż, kotłownia, piwnica, magazyn, taras
Szczelina wlotowa	zależna od wzoru maskownicy	10 mm w ramieniu kanałowym
Dostępność wzorów B2B	Linia, Deszcz, Oriental, Aztek, szkło, pod płytkę – zakresy długości dla hurtowni	warianty długości i stron wyjścia wybierane w ofercie

Zalety i minusy odpływu liniowego

Największą zaletą odwodnienia liniowego jest swoboda wykończenia posadzki: jeden kierunek spadku, brak progu, możliwość zabudowy wielkoformatową płytką i prysznic bez brodzika, wygodny również dla osób starszych. Kanał zbiera wodę na szerokim froncie, więc szybciej odbiera duży strumień niż kratka punktowa. Stal nierdzewna jest odporna na wilgoć, środki czystości i sól drogową, a maskownica jest zdejmowalna, co daje dostęp do sitka i syfonu na całej długości.

• Zalety: estetyka i wersja pod płytkę ukrywająca odpływ, prosty spadek jednopłaszczyznowy, duża przepustowość, brak progu, łatwy serwis, trwały materiał.
• Minusy: wyższy koszt niż kratka punktowa, konieczność precyzyjnego ustawienia rzędnej i hydroizolacji już na etapie surówki, więcej pracy przy planowaniu podejścia kanalizacyjnego.
• Częsty błąd: zbyt krótki kanał w szerokiej strefie kąpielowej oraz spadek wykonany „na oko” — woda zatrzymuje się wtedy przy ścianie.

Warto też pamiętać o czyszczeniu: w prysznicu włosy i osady kosmetyczne gromadzą się w sitku i przy dłuższej zwłoce spowalniają odpływ. To jednak kwestia rutyny, a nie wady konstrukcji — po zdjęciu maskownicy cały kanał jest dostępny.

Ile kosztuje zrobienie odwodnienia liniowego?

Cen nie podajemy w opisie kategorii — aktualne znajdziesz w kartach produktów. Warto natomiast wiedzieć, co składa się na koszt takiego rozwiązania, bo sam odpływ to tylko jedna z pozycji.

• Typ i długość kanału — odpływ prysznicowy 50–100 cm to inny zakres niż modułowe odwodnienie przemysłowe składane z ramion 1 m do 6 m.
• Rodzaj maskownicy — szkło hartowane, stal ze wzorem (Linia, Deszcz, Oriental, Aztek), wersja pod płytkę czy pokrywa FULL-INOX do obciążeń.
• Konfiguracja spływu — kratka 1 EXIT lub 2 EXITS, liczba ramion kanałowych.
• Robocizna i materiały budowlane — wykonanie spadku, hydroizolacja, taśmy uszczelniające, klej, docięcie płytek, a w garażu podsypka i wylewka wokół kanału.
• Podejście kanalizacyjne — jego przebudowa w istniejącej łazience potrafi kosztować więcej niż sam odpływ.

W praktyce oszczędność na długości kanału bywa pozorna: dokładanie spadku i poprawki posadzki są droższe niż od razu dobrany, dłuższy odpływ. Chętnie pomożemy bezpłatnie dobrać wariant do konkretnego pomieszczenia i przygotujemy wycenę hurtową dla firm.

Materiały i rodzaje odwodnień liniowych — dlaczego stal nierdzewna

Na rynku spotkasz kanały z polimerobetonu i betonu (typowe w odwodnieniach drogowych i na podjazdach), z tworzyw sztucznych (PP, PVC) do lekkich zastosowań ogrodowych, z aluminium na tarasy i balkony oraz ze stali nierdzewnej. Rozwiązania NORDIC TEC w naszej ofercie to konsekwentnie stal nierdzewna (inox) — zarówno korpusy odpływów prysznicowych, jak i kratki oraz ramiona odwodnień przemysłowych.

Powód jest prosty: stal nierdzewna łączy odporność korozyjną z wytrzymałością mechaniczną przy niewielkiej grubości ścianki, dlatego kanał nie zabiera wysokości posadzki, a jednocześnie znosi naciski. W przeciwieństwie do aluminium nie reaguje na zaprawy i wilgoć, a w odróżnieniu od tworzyw nie odkształca się pod obciążeniem. Elementy widoczne to maskownica lub ruszt/pokrywa, elementy ukryte — korpus kanału, syfon, sitko, uszczelnienia i kołnierz do hydroizolacji. W odwodnieniu modułowym dochodzą zaślepki i łączniki ramion, dostarczane w zestawie.

Jak dobrać długość odpływu liniowego?

W prysznicu przyjmuje się prostą regułę: odpływ powinien być zbliżony do szerokości strefy kąpielowej lub jej ściany montażowej. Przy kabinie 80–90 cm dobrze pracuje odpływ 70–80 cm, przy szerokim prysznicu typu walk-in – 90 lub 100 cm. Krótszy odpływ w szerokiej strefie oznacza konieczność mocniejszego wyprofilowania spadku posadzki, żeby cała woda trafiła do kanału.

W odwodnieniu przemysłowym długość wynika z geometrii pomieszczenia. Dla bramy garażowej kanał prowadzi się na całej jej szerokości – tu przydaje się modułowość, bo z ramion metrowych złożysz 2, 3, 4, 5 lub 6 m. Przy odwodnieniu prowadzonym w dwóch kierunkach od studzienki wybierz kratkę 2 EXITS; przy jednym kierunku – wersję 1 EXIT z odpowiednią stroną wyjścia.

Montaż odpływu liniowego – na co zwrócić uwagę

• Spadek posadzki – jednokierunkowy w stronę kanału; przy odpływie liniowym wystarcza spadek na jednej płaszczyźnie, bez kopertowego formowania jak przy odpływie punktowym.
• Rzędna kanału – górna krawędź maskownicy musi znaleźć się w płaszczyźnie gotowej posadzki, z uwzględnieniem grubości kleju i płytki.
• Wersja pod płytkę – zaplanuj docięcie płytki przed wklejeniem w maskownicę; przy maskownicy odwracalnej możesz zmienić decyzję na etapie wykończenia.
• Hydroizolacja – kołnierz odpływu wklejany w warstwę izolacji przeciwwodnej, taśma uszczelniająca na styku z posadzką.
• Dostęp serwisowy – syfon i sitko muszą pozostać wyjmowalne po demontażu maskownicy.
• Odwodnienie przemysłowe – ramiona zaślepia się od strony końcowej dostarczonymi elementami, a kanały układa na podsypce zdolnej przenieść obciążenia.

Odwodnienie kotłowni i pomieszczeń technicznych

Kratki i kanały NORDIC TEC są często kupowane nie do łazienki, lecz do kotłowni – tam, gdzie serwisuje się instalację grzewczą i gdzie okresowo spuszcza się wodę z układu przez zawory kulowe odcinające z termometrami. Jeśli w pomieszczeniu pracuje sprzęgło z zaworem spustowym, odwodnienie liniowe w posadzce oszczędza pracy przy każdym odmulaniu. Dotyczy to zarówno kotłowni ze sprzęgłem na 2 obiegi, jak i większych układów ze sprzęgłem na 3 obiegi czy sprzęgłem na 4 obiegi.

Podobnie w pomieszczeniach z rozdzielaczami ogrzewania podłogowego i zestawami rozdzielaczy do podłogówki: wypełnianie i płukanie pętli, także w układach z grupami pompowymi do podłogówki, zawsze wiąże się z wodą na posadzce. W technicznych częściach domu odwodnienie liniowe pełni więc funkcję czysto użytkową, a stal nierdzewna zapewnia odporność na wilgoć i środki czyszczące.

Odwodnienia przy basenie i strefie mokrej

Kanały liniowe stosuje się też wokół niecek basenowych, w strefach natrysków przy basenach i w pomieszczeniach technicznych basenu. Warto wtedy pamiętać, że woda basenowa jest chemicznie agresywna – po stronie instalacji grzewczej stosuje się do niej dedykowane urządzenia, takie jak stalowe wymienniki basenowe lub odporniejsze tytanowe wymienniki basenowe. Jeżeli obok odwodnienia planujesz też dezynfekcję wody, w naszej ofercie znajdziesz domowe lampy UV do wody oraz przemysłowe lampy UV.

Odwodnienie hal produkcyjnych, magazynów i posadzek przemysłowych

W obiektach przemysłowych i magazynowych odwodnienie musi pogodzić trzy rzeczy: obciążenia ruchem kołowym, higienę posadzki i bezpieczeństwo pracy. Woda z mycia posadzki, roztopiony śnieg z opon i wilgoć z rozładunku tworzą ryzyko poślizgu, a stojąca woda niszczy posadzki żywiczne i betonowe. Kanał liniowy prowadzony wzdłuż bramy, drogi transportowej lub stanowiska mycia przechwytuje wodę u źródła.

Modułowe odwodnienia przemysłowe NORDIC TEC odpowiadają na te wyzwania konstrukcyjnie: kanały i pokrywy są odporne na naciski, w tym na przejazd samochodu oraz wózków widłowych, a wersja z pokrywą FULL-INOX z grubej stali nierdzewnej przewidziana jest do najbardziej obciążonych stref (2, 3 i 4 m). Modułowość ułatwia projektowanie: z ramion 1 m złożysz linię 2–6 m i dopasujesz ją do szerokości bramy albo stanowiska. Szczelina 10 mm zbiera wodę, zatrzymując większe zanieczyszczenia na pokrywie, co ogranicza zamulanie kanału.

Korzyści dla użytkownika są wymierne: sucha posadzka, mniejsze ryzyko poślizgnięć, łatwiejsze utrzymanie czystości oraz dłuższa żywotność wylewki. Elementy ze stali nierdzewnej znoszą mycie ciśnieniowe i detergenty techniczne, dlatego rozwiązanie sprawdza się w warsztatach, myjniach, piekarniach, zapleczach gastronomicznych i chłodniach.

Czyszczenie i konserwacja odpływu liniowego

Odpływ liniowy wymaga tej samej uwagi co każdy inny punkt kanalizacji, ale jest wygodniejszy w obsłudze: po zdjęciu maskownicy masz dostęp do całej długości kanału i do sitka. W prysznicu głównym problemem są włosy i resztki kosmetyków, dlatego sitko warto opróżniać regularnie. Maskownice ze szkła hartowanego czyści się środkami do szkła, unikając preparatów ściernych.

W odwodnieniach garażowych i kotłownianych zbierają się piasek, sól drogowa i osady mineralne. Kanał ze stali nierdzewnej dobrze znosi płukanie wodą pod ciśnieniem, a modułowa konstrukcja pozwala zdjąć pokrywę na wybranym odcinku. W instalacjach zasilanych twardą wodą osady odkładają się szybciej – wtedy pomocne bywają galwaniczne zmiękczacze i uzdatniacze wody.

Odpływy liniowe NORDIC TEC w AquaVentis – oferta detaliczna i B2B

Część wzorów – między innymi Linia, Deszcz, Oriental, Aztek, czarne i białe szkło oraz maskownica pod płytkę w zakresie 50–100 cm – oferujemy w formule hurtowej dla firm i hurtowni sanitarnych; w tych ofertach długość ustalamy indywidualnie na etapie wyceny. Pozostałe modele w konkretnych długościach zamówisz bezpośrednio ze sklepu, z wysyłką z magazynu w Polsce. Zapewniamy bezpłatną pomoc w doborze długości i typu maskownicy oraz wsparcie techniczne przy odwodnieniach modułowych.

FAQ – odpływy liniowe i odwodnienia

Jaką długość odpływu liniowego wybrać do prysznica?

Najczęściej dobiera się długość zbliżoną do szerokości strefy kąpielowej. Przy kabinie 80–90 cm dobrze pracuje odpływ 70 lub 80 cm, w prysznicu typu walk-in – 90 lub 100 cm. Dłuższy kanał zbiera wodę na szerszym froncie, więc spadek posadzki może być łagodniejszy. W ofercie mamy modele od 50 do 100 cm.

Odpływ pod płytkę czy ze szkłem – co lepsze?

Maskownica pod płytkę pozwala ukryć odpływ w posadzce i zachować ciągłość wzoru płytek. Szkło hartowane, białe lub czarne, tworzy z kolei widoczny detal i jest łatwiejsze w czyszczeniu. W wariantach dwustronnych, takich jak POD PŁYTKĘ i FULL-BLACK, decyzję możesz odłożyć – maskownicę wystarczy odwrócić.

Czy odpływ liniowy wytrzyma najazd samochodem?

Odpływy prysznicowe są przewidziane do ruchu pieszego. Do garaży, wjazdów i tarasów służą modułowe odwodnienia przemysłowe NORDIC TEC ze stali nierdzewnej – producent wskazuje odporność na naciski, w tym obciążenia samochodami i wózkami widłowymi. Do takich zastosowań wybieraj kratki 1 EXIT lub 2 EXITS z ramionami kanałowymi i pokrywą FULL-INOX.

Jak zbudować odwodnienie o długości 4 metrów?

System jest modułowy: podstawą jest kratka spływowa z ujściem wody, do której dołącza się ramiona kanałowe o długości 1 m. Wariant czterometrowy powstaje z odpowiedniej liczby ramion, a elementy do zaślepienia i łączenia są w zestawie. Dostępne są gotowe konfiguracje od 2 do 6 metrów oraz pokrywa FULL-INOX w wersjach 2–4 m.

Czy do jednej kratki można podłączyć kanały z dwóch stron?

Tak – służy do tego wariant kratki 2 EXITS, przewidziany do odwodnień prowadzonych w dwóch kierunkach od punktu spływu. Jeśli kanał ma biec tylko w jedną stronę, wybierz kratkę 1 EXIT i wskaż w ofercie stronę wyjścia. Same ramiona nie działają samodzielnie i wymagają zakupu z kratką.

Jakie są minusy odpływu liniowego?

Jest droższy od kratki punktowej i wymaga precyzji już na etapie surówki: dokładnej rzędnej kanału, jednokierunkowego spadku i starannej hydroizolacji. Trzeba też zaplanować podejście kanalizacyjne. W użytkowaniu sitko wymaga regularnego opróżniania z włosów i osadów. W zamian otrzymujesz prysznic bez brodzika, prostszy spadek i większą przepustowość.

Ile kosztuje zrobienie odwodnienia liniowego?

Cena zależy od typu i długości kanału, rodzaju maskownicy lub pokrywy, konfiguracji spływu (1 EXIT lub 2 EXITS, liczba ramion) oraz od robocizny: wykonania spadku, hydroizolacji i ewentualnej przebudowy podejścia kanalizacyjnego. Aktualne ceny znajdziesz w kartach produktów, a dla firm przygotowujemy wycenę hurtową.

Z jakiego materiału są odwodnienia liniowe?

Na rynku występują kanały z polimerobetonu, tworzyw sztucznych, aluminium i stali nierdzewnej. Odpływy oraz odwodnienia NORDIC TEC w naszej ofercie wykonane są ze stali nierdzewnej, a maskownice dodatkowo ze szkła hartowanego. Stal inox jest odporna na wilgoć, detergenty i sól drogową oraz przenosi obciążenia przy niewielkiej grubości ścianki.
