Rozdzielacze ogrzewania podłogowego i CO

Rozdzielacze ogrzewania podłogowego i CO Nordic Tec — katalog i dobór

Rozdzielacz ogrzewania podłogowego rozdziela strumień wody grzewczej na poszczególne pętle i pozwala wyregulować przepływ w każdej z nich osobno. W AquaVentis znajdziesz kompletne, mosiężne chromowane rozdzielacze Nordic Tec w wersjach od 2 do 12 sekcji, w dwóch liniach wyposażenia: RD-CO (pełny osprzęt z zaworami odcinającymi i termometrami) oraz RS-CO (rozdzielacze z przepływomierzami i zaworami odpowietrzająco-spustowymi). Wszystkie mają wyjścia na pętle 3/4", przepływomierze-rotametry i stalowy stelaż, a pracują zarówno w podłogówce, jak i w klasycznym ogrzewaniu grzejnikowym.

Rozdzielacze Nordic Tec — dwie linie, jeden standard wykonania

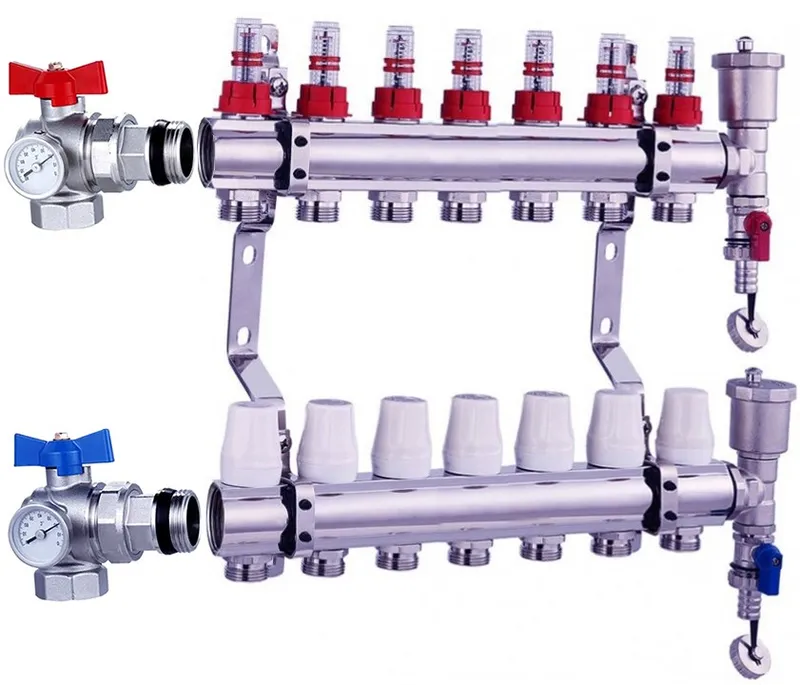

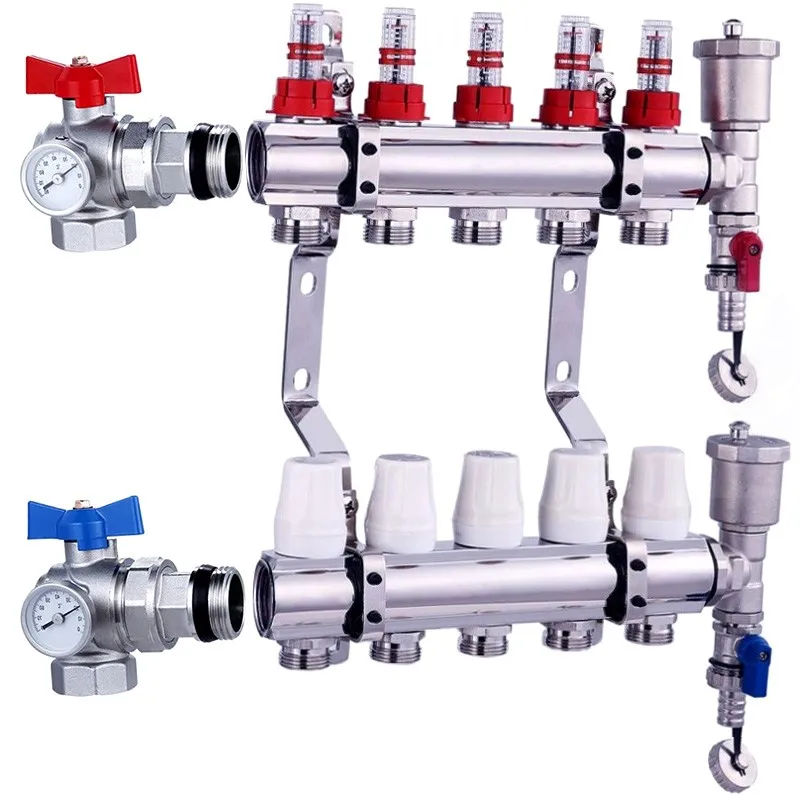

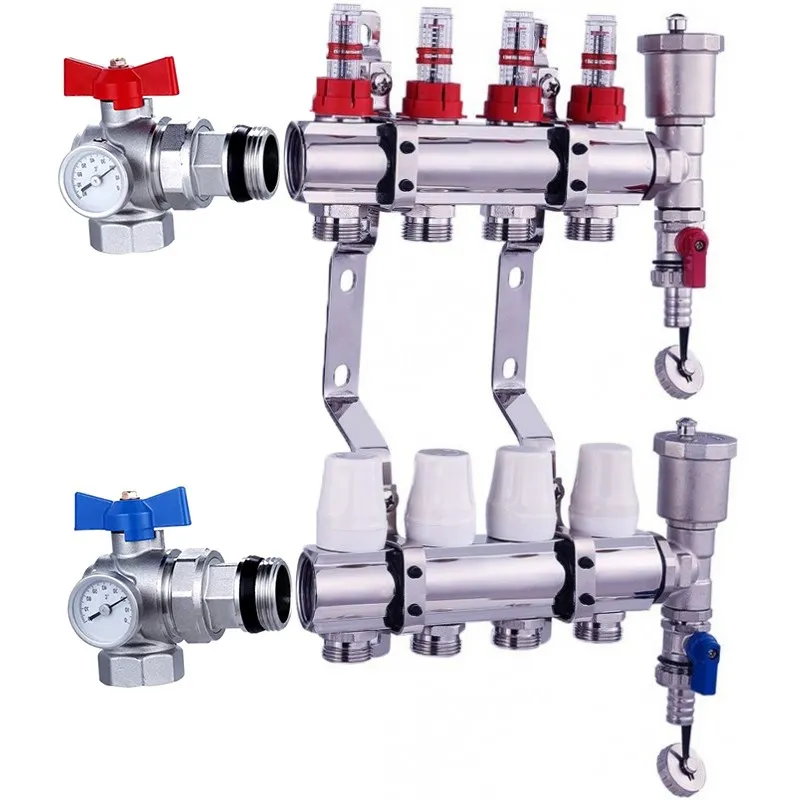

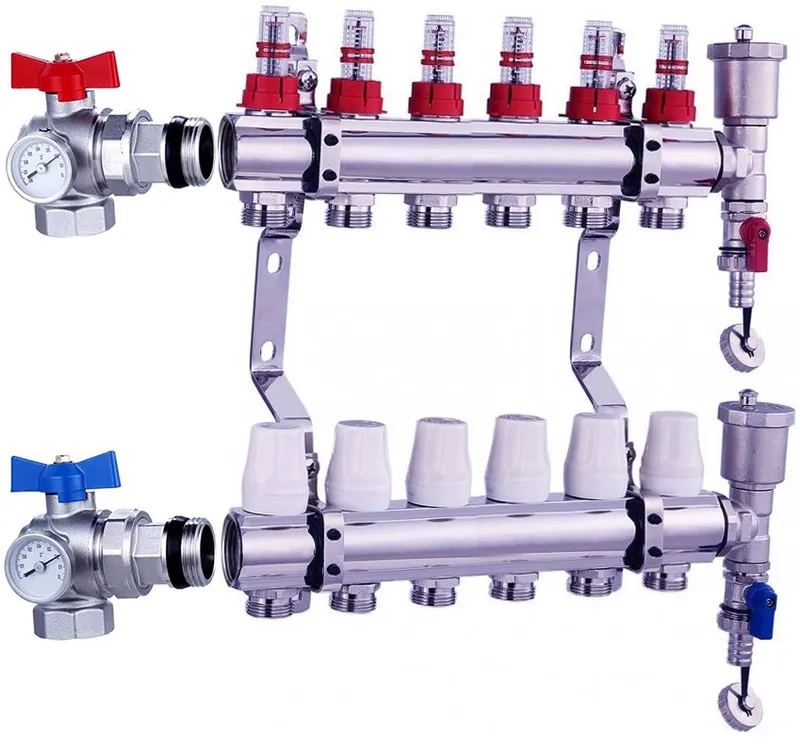

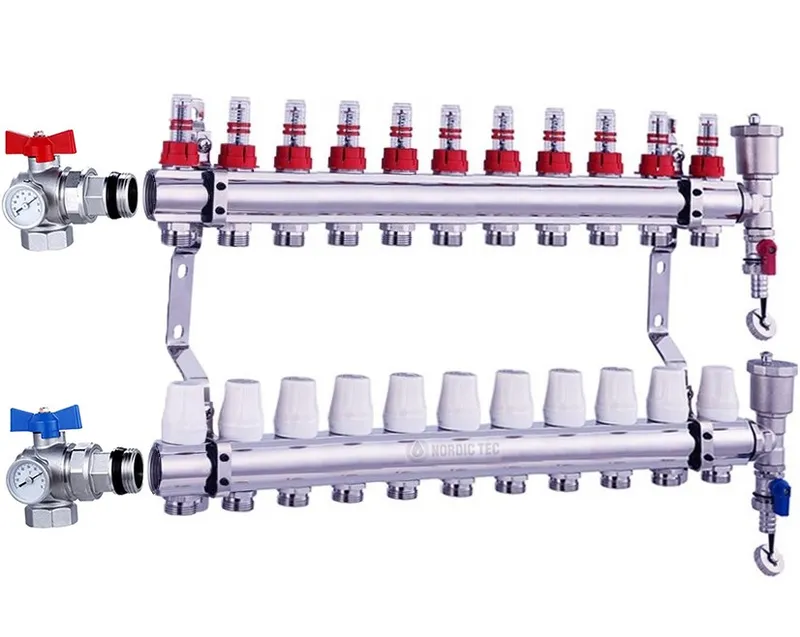

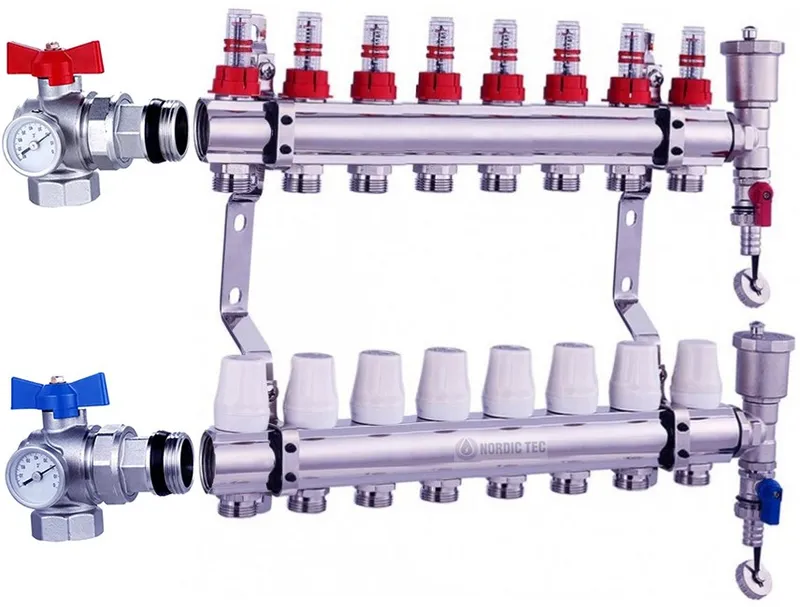

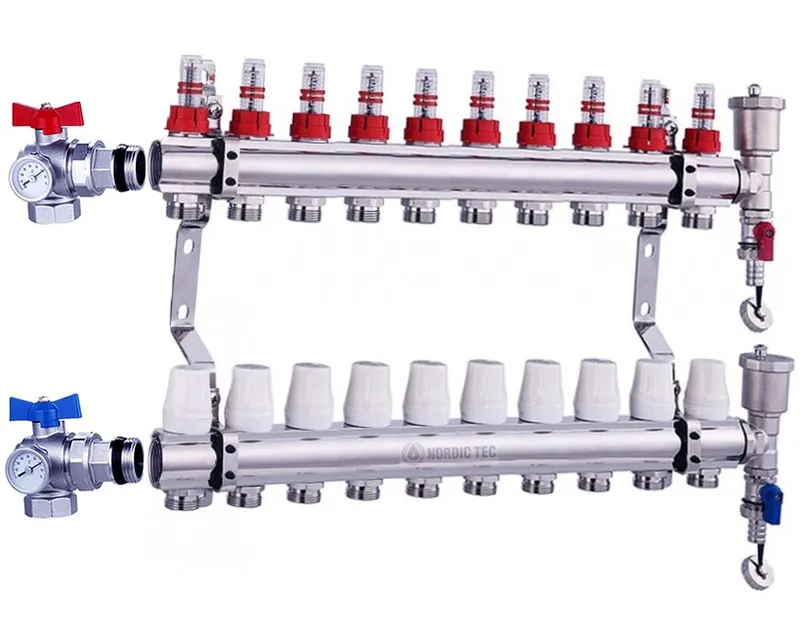

Linia RD-CO to zestawy „pod klucz”: kurki i zawory termoregulacyjne na jednej belce, przepływomierze-rotametry na drugiej (z możliwością zamiany belek kolejnością), wyjścia na PEX 3/4", stalowa rama, zawory odcinające — kulowe proste lub motylkowe 1" — ze slotami na termometry, termometry tarczowe wtykowe dla każdej belki oraz zawory odpowietrzająco-spustowe. Dostępne są warianty z zaworami kątowymi 90° (RD-CO-2-kat, RD-CO-3-kat, RD-CO-4-kat), przydatne w ciasnych szafkach rozdzielaczowych.

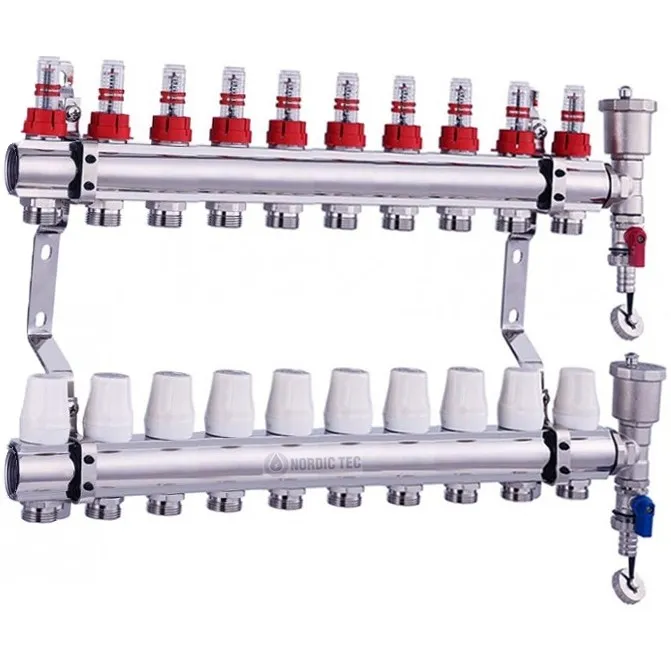

Linia RS-CO obejmuje rozdzielacze z rotametrami i zaworami odpowietrzająco-spustowymi, bez zaworów odcinających w zestawie — to rozwiązanie dla instalatorów, którzy dysponują własną armaturą odcinającą lub planują wpięcie w istniejący układ. Zakres sekcji jest analogiczny (2–12 obwodów), a wykonanie identyczne: mosiądz chromowany, wyjścia 3/4", stelaż.

Tabela — sekcje, linie i wymiary montażowe

Liczba sekcji	Model RD-CO (pełny osprzęt)	Model RS-CO (z przepływomierzami)	Znana długość / szerokość

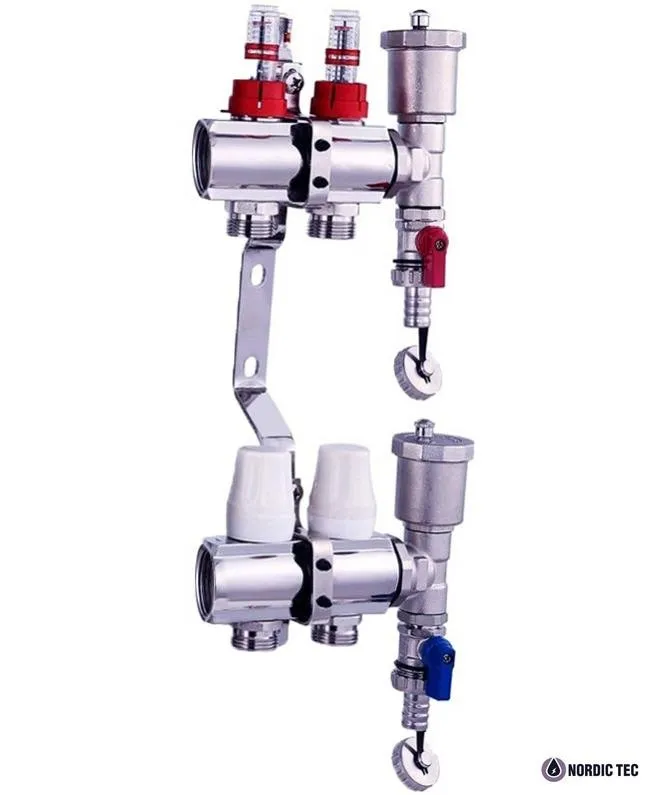

2	RD-CO-2, RD-CO-2-kat	RS-CO-2	—
3	RD-CO-3, RD-CO-3-kat	RS-CO-3	—
4	RD-CO-4, RD-CO-4-kat	RS-CO-4	—
5	RD-CO-5	RS-CO-5	—
6	RD-CO-6	RS-CO-6	—
7	RD-CO-7	RS-CO-7	—
8	RD-CO-8	RS-CO-8	—
9	RD-CO-9	RS-CO-9	ok. 50 cm (RS-CO-9, z zaworami odpowietrzającymi)
10	RD-CO-10	—	—
11	RD-CO-11	RS-CO-11	—
12	RD-CO-12	RS-CO-12	655 mm po montażu (RS-CO-12)

„—” oznacza wymiar niepodany w karcie danego modelu; podamy go przed zakupem, jeśli planujesz zabudowę w szafce o określonej szerokości. Wymiar zawsze weryfikuj z uwzględnieniem zaworów odcinających i odpowietrzająco-spustowych, bo one wydłużają zestaw poza samą belkę.

Ile sekcji rozdzielacza wybrać?

Liczba sekcji musi odpowiadać liczbie pętli grzewczych, a nie liczbie pomieszczeń. Jedna pętla obsługuje ograniczoną powierzchnię, bo długość rury w obwodzie decyduje o oporach hydraulicznych i o możliwości zbalansowania układu — duże pomieszczenie dzieli się więc na dwie lub trzy pętle. Warto zaplanować jedną sekcję zapasową: rozbudowa instalacji o pętlę w garażu, łazience czy przybudówce jest wtedy kwestią podłączenia, nie wymiany rozdzielacza.

• 2–3 sekcje — łazienka z podłogówką, małe mieszkanie, dogrzewanie pojedynczej strefy.
• 4–6 sekcji — typowa kondygnacja domu jednorodzinnego.
• 7–9 sekcji — cały parter z otwartą strefą dzienną lub duże piętro.
• 10–12 sekcji — duże domy, budynki wielostrefowe, obiekty usługowe.

Przy większych budynkach częściej stosuje się dwa mniejsze rozdzielacze rozłożone bliżej stref niż jeden bardzo rozbudowany — skraca to pętle i ułatwia równoważenie. Jeśli obiegów źródłowych jest kilka (podłogówka, grzejniki, CWU, bufor), właściwym rozwiązaniem jest kolektor ze sprzęgłem, dostępny w kategorii rozdzielacze hydrauliczne CO i sprzęgła.

Wyposażenie rozdzielacza — po co jest każdy element

Przepływomierze-rotametry pozwalają ustawić i odczytać przepływ w każdej pętli; rotametry Nordic Tec mają skalę do 5 l/min, gwint 3/4" z nyplem redukcyjnym 3/4x1/2 i pasują do większości rozdzielaczy dostępnych na rynku. Kurki (zawory termoregulacyjne) na drugiej belce przyjmują siłowniki termoelektryczne, jeśli planujesz automatyczną regulację strefową. Termometry tarczowe wtykowe na belkach dają natychmiastowy podgląd temperatury zasilania i powrotu, a zawory odpowietrzająco-spustowe umożliwiają odpowietrzenie i opróżnienie zestawu bez rozszczelniania instalacji.

• Zawory odcinające proste 1" DN25 (zestaw 2 szt. z termometrami, długość z gwintem 10 cm) — standardowe wpięcie.

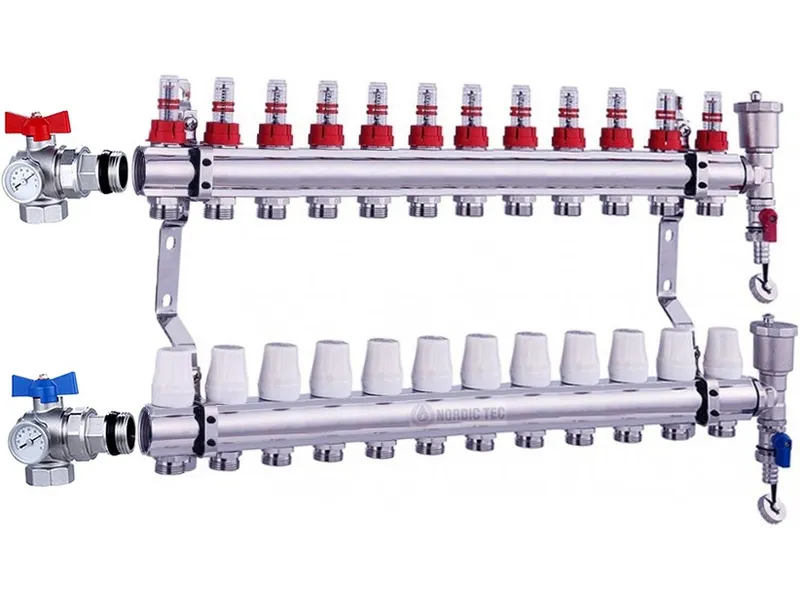

• Zawory kątowe 1" DN25 (zestaw 2 szt. z termometrami, długość 12 cm) — gdy trasa wymaga zmiany kierunku o 90°.
• Zawory odpowietrzająco-spustowe 1" z kranikiem — końcówki belek.

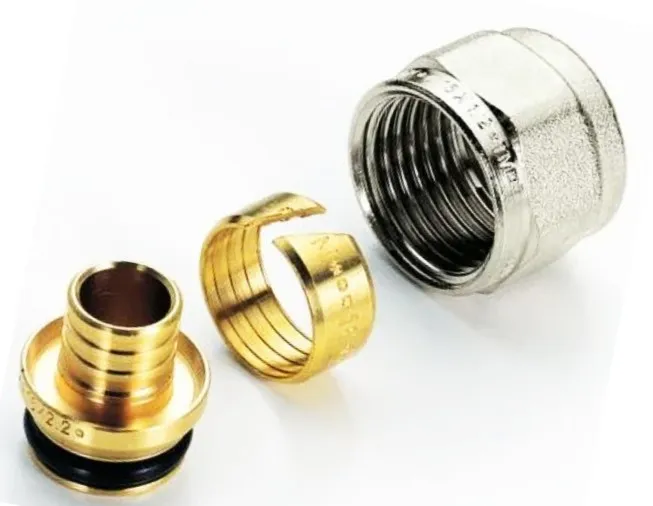

• Złączki Eurokonus 3/4 x 16 mm — do rur PEX i PE-RT 16 x 2 mm.
• Stalowy stelaż — montaż w szafce lub na ścianie technicznej.

Elementy uzupełniające i części zamienne znajdziesz w kategorii zawory i akcesoria do rozdzielaczy podłogówki, a gotowe konfiguracje w zestawach rozdzielaczy do podłogówki.

Rozdzielacz a źródło ciepła — pompa ciepła, kocioł, kominek

Rozdzielacze Nordic Tec współpracują z każdym źródłem ciepła: pompą ciepła, kotłem gazowym, kotłem na paliwo stałe czy kominkiem z płaszczem wodnym. Warunkiem poprawnej pracy podłogówki jest jednak obniżenie temperatury zasilania względem obiegu grzejnikowego i zapewnienie stałego przepływu przez pętle. Realizuje to grupa pompowa do podłogówki albo grupa pompowa z mieszaczem, ewentualnie zawór termostatyczny trójdrożny w prostszych układach. W instalacjach z kotłem na paliwo stałe rolę ochrony powrotu przejmuje często zawór czterodrożny.

Gdy źródło i odbiorniki mają różne wymagania przepływowe, między nimi montuje się sprzęgło. W ofercie są zestawy łączące sprzęgło z kolektorem obiegów: SP2+2 (sprzęgło-rozdzielacz 4-sekcyjny, korpus ze stali S304 lakierowanej, ciśnienie robocze do 6 bar, ciśnienie testowe powyżej 10 bar, zakres temperatur 0–110 °C, medium: woda i glikol) oraz SCZ-2ob i SNT-BL-3 — sprzęgła z kolektorem na 2 i 3 obiegi, na płycie montażowej, z miejscem pod pompy obiegowe, w wersjach z manometrem i termometrem. Dedykowane warianty znajdziesz w kategoriach sprzęgło hydrauliczne 2 obiegi, 3 obiegi i 4 obiegi.

Montaż i równoważenie hydrauliczne

Rozdzielacz montuje się w szafce podtynkowej lub natynkowej, na stelażu, w miejscu dającym dostęp do rotametrów i zaworów. Pętle podłącza się złączkami Eurokonus 3/4 x 16 mm, zachowując zasadę: najdłuższe obwody bliżej wejścia zasilania. Po napełnieniu instalacji odpowietrzamy zestaw zaworami odpowietrzająco-spustowymi, a następnie prowadzimy równoważenie — ustawiamy przepływ w każdej pętli rotametrem proporcjonalnie do jej długości i obciążenia cieplnego pomieszczenia.

• Sprawdź szerokość szafki — zestaw z zaworami jest dłuższy niż sama belka rozdzielacza.
• Termometry na obu belkach pozwalają kontrolować różnicę temperatur zasilania i powrotu.
• Nie zaślepiaj nieużywanych sekcji na stałe, jeśli planujesz rozbudowę — wystarczą zatyczki.
• Wodę o wysokiej twardości warto zabezpieczyć galwanicznym uzdatniaczem wody, chroniąc rotametry i wymiennik źródła ciepła.

Rozdzielacz w instalacji z wymiennikiem ciepła

W układach z rozdzieleniem obiegów rozdzielacz podłogówki zasilany jest z wtórnej strony wymiennika — to typowe rozwiązanie w instalacjach z kominkiem, kotłem elektrodowym lub węzłem cieplnym. Odpowiednie urządzenia znajdziesz w kategoriach płytowe wymienniki ciepła, wymienniki do kominków oraz wymienniki do kotłów elektrycznych i elektrodowych. Taki podział chroni pętle podłogowe przed zanieczyszczeniami ze starej instalacji i pozwala prowadzić dwa różne parametry temperaturowe.

Dostępność i pomoc w doborze w AquaVentis

Rozdzielacze Nordic Tec wysyłamy z magazynu w Polsce. Jeśli nie wiesz, ile sekcji potrzebujesz lub którą linię wybrać, wystarczy podać liczbę i długość pętli, rodzaj rury (najczęściej PEX 16 x 2 mm), źródło ciepła i szerokość dostępnej szafki — bezpłatnie pomożemy skompletować zestaw wraz z zaworami, złączkami i grupą pompową. Wsparcie techniczne obejmuje również etap uruchomienia i równoważenia instalacji.

Wykonanie: mosiądz chromowany i stalowy stelaż

Belki rozdzielaczy Nordic Tec wykonane są z mosiądzu chromowanego — materiału odpornego na korozję w obiegach zamkniętych i wystarczająco plastycznego, by gwinty znosiły wielokrotny montaż osprzętu. Chromowanie zapewnia gładką powierzchnię, łatwiejszą w utrzymaniu w szafce narażonej na zawilgocenie w trakcie budowy. Stelaż stalowy przenosi ciężar zestawu wraz z armaturą i pozwala ustawić belki w jednej płaszczyźnie, co ma znaczenie przy podłączaniu kilkunastu pętli — źle zawieszony rozdzielacz przenosi naprężenia na złączki i sprzyja nieszczelnościom.

Konstrukcja z dwiema belkami i możliwością zamiany ich kolejnością pozwala dopasować zestaw do kierunku doprowadzenia zasilania w konkretnej szafce. Dzięki temu ten sam model działa zarówno przy podejściu od lewej, jak i od prawej strony, bez kombinowania z dodatkowymi kolanami. Slot na termometr w zaworze odcinającym utrzymuje pomiar dokładnie tam, gdzie ma sens diagnostyczny — na wejściu i wyjściu kolektora.

Jak działa rozdzielacz ogrzewania podłogowego?

Rozdzielacz to belka zasilająca i belka powrotna połączone stelażem. Do belki zasilającej dopływa woda grzewcza ze źródła ciepła i rozdziela się na wszystkie obwody (pętle) wpuszczone w wylewkę. Po oddaniu ciepła płycie grzewczej woda wraca belką powrotną do źródła. Każde wyjście ma własny element regulacyjny: na jednej belce przepływomierz-rotametr pokazujący i nastawiający strumień w l/min, na drugiej kurek termoregulacyjny, który można zamknąć ręcznie lub siłownikiem.

Dzięki temu układ pracuje jako jeden obieg hydrauliczny podzielony na równoległe gałęzie o różnej długości. Bez takiego podziału woda wybierałaby najkrótszą, najmniej oporową drogę, a dalsze pomieszczenia grzałyby się słabiej. To właśnie po to potrzebny jest rozdzielacz do ogrzewania podłogowego: żeby przepływ w każdej pętli dał się ustawić niezależnie i dał się później skorygować.

Gdzie umiejscowić rozdzielacz podłogówki i jak dobrać szafkę

Rozdzielacz umieszcza się możliwie centralnie względem obsługiwanych pomieszczeń — wtedy pętle mają zbliżoną długość i łatwiej je zrównoważyć. Typowe miejsca to korytarz, hol, pomieszczenie techniczne, garderoba lub garaż. Unikaj lokalizacji za trwałą zabudową meblową: rotametry, zawory i odpowietrzenia muszą być dostępne przez cały okres eksploatacji.

Zestaw montuje się na stelażu w szafce rozdzielaczowej podtynkowej (wnękowej) albo natynkowej. Szafkę dobiera się po trzech wymiarach: szerokości uwzględniającej zawory odcinające i odpowietrzająco-spustowe, wysokości pozwalającej wyprowadzić rury łagodnym promieniem oraz głębokości z zapasem na ewentualne siłowniki termoelektryczne i głowice. Przy podejściu rur z boku wygodniejsze są warianty z zaworami kątowymi (RD-CO-2-kat, RD-CO-3-kat, RD-CO-4-kat), przy podejściu od dołu — proste.

Jak połączyć dwa rozdzielacze podłogówki?

Gdy pętli jest więcej, niż obsłuży jedna belka, albo strefy leżą daleko od siebie, stosuje się dwa rozdzielacze. Są dwa poprawne sposoby ich połączenia:

• Równolegle od wspólnego kolektora — każdy rozdzielacz dostaje osobną parę rur zasilania i powrotu wyprowadzoną z rozdzielacza hydraulicznego lub sprzęgła. To rozwiązanie zalecane: obie belki pracują na zbliżonym ciśnieniu, a każdą strefę można odciąć i wyregulować niezależnie.
• Szeregowo (przelotowo) — drugi rozdzielacz wpina się w zasilanie i powrót pierwszego. Prostsze w wykonaniu, ale drugi zestaw pracuje na obniżonym ciśnieniu dyspozycyjnym, więc rurę łączącą prowadzi się o większej średnicy i możliwie krótko.

W obu przypadkach każdy rozdzielacz powinien mieć własne zawory odcinające 1" DN25 z termometrami i własne odpowietrzenie, a przepływy równoważy się osobno na rotametrach. Kolektory i sprzęgła do takich układów znajdziesz w kategorii rozdzielacze hydrauliczne CO i sprzęgła, a armaturę odcinającą w zaworach kulowych odcinających z termometrami.

Zalety rozdzielacza z przepływomierzami

Wersja z rotametrami kosztuje więcej pracy przy nastawie, ale daje efekty niemożliwe do uzyskania na samych kurkach. Przepływomierz pokazuje realny strumień w danej pętli, więc równoważenie hydrauliczne przestaje być zgadywaniem — nastawę robi się raz, według projektu lub długości obwodów.

• Równomierna temperatura podłogi we wszystkich pomieszczeniach, bez „zimnych" końców pętli.
• Niższa temperatura zasilania przy tej samej mocy — istotne dla efektywności pompy ciepła.
• Szybka diagnostyka: brak ruchu pływaka wskazuje zapowietrzenie lub zablokowany obwód.
• Możliwość doważenia instalacji po zmianie wykładziny podłogowej lub przebudowie pomieszczenia.
• Kontrola pracy pompy — suma przepływów pokazuje, czy urządzenie nie jest przewymiarowane.

Najczęstsze błędy przy montażu i regulacji rozdzielacza

Większość reklamacji „nierównego grzania" nie wynika z wady rozdzielacza, lecz z pominięcia jednego z etapów uruchomienia. Warto sprawdzić listę:

• Brak odpowietrzenia każdej pętli osobno — powietrze zatrzymane w obwodzie blokuje przepływ mimo otwartego rotametru.
• Pętle o skrajnie różnej długości na jednej belce — nie da się ich zrównoważyć bez mocnego przymknięcia krótkich obwodów.
• Otwarcie wszystkich rotametrów na maksimum „na zapas" — woda idzie najkrótszą drogą, dalsze pomieszczenia pozostają chłodne.
• Zasilanie podłogówki bezpośrednio z kotła wysokotemperaturowego, bez grupy mieszającej — ryzyko przegrzania wylewki.
• Naprężony stelaż lub belki zawieszone niepoziomo — naprężenia przenoszą się na złączki i sprzyjają nieszczelnościom.
• Zabudowanie szafki na stałe — utrudnia serwis rotametrów i wymianę wkładek.
• Pominięcie próby szczelności przed wylaniem posadzki — najkosztowniejszy z błędów.

FAQ — rozdzielacze ogrzewania podłogowego i CO

Ile sekcji rozdzielacza potrzebuję do domu?

Liczba sekcji odpowiada liczbie pętli grzewczych, a nie pomieszczeń — duże pokoje dzieli się na kilka obwodów, aby ograniczyć opory hydrauliczne. Typowa kondygnacja domu jednorodzinnego to 4–6 sekcji, cały parter z otwartą strefą dzienną 7–9. Nordic Tec oferuje wersje od 2 do 12 obwodów; warto przewidzieć jedną sekcję zapasową na przyszłą rozbudowę instalacji.

Czym różnią się linie RD-CO i RS-CO?

RD-CO to zestaw z pełnym osprzętem: kurki, rotametry, stelaż, zawory odcinające (proste lub kątowe) ze slotami na termometry, termometry wtykowe i zawory odpowietrzająco-spustowe. RS-CO obejmuje rozdzielacz z przepływomierzami i zaworami odpowietrzająco-spustowymi, bez armatury odcinającej — dobre rozwiązanie, gdy instalator ma własne zawory lub wpina rozdzielacz w istniejący układ.

Czy rozdzielacz do podłogówki można użyć do grzejników?

Tak. Rozdzielacze Nordic Tec są przewidziane zarówno do ogrzewania podłogowego, jak i do klasycznych układów grzejnikowych — różnica leży w parametrze zasilania, nie w konstrukcji kolektora. Przy instalacji mieszanej pamiętaj o obniżeniu temperatury dla obiegu podłogowego, najczęściej grupą pompową z mieszaczem lub zaworem termostatycznym trójdrożnym.

Do jakich rur pasują wyjścia rozdzielacza?

Wyjścia mają klasyczny rozmiar 3/4", więc pasują do standardowych złączek zaciskowych typu Eurokonus. Do rur PEX i PE-RT 16 x 2 mm stosuje się złączkę Eurokonus 3/4 x 16 mm, dostępną w AquaVentis. Rotametry mają gwint 3/4" z nyplem redukcyjnym 3/4x1/2 i skalę do 5 l/min, dzięki czemu współpracują także z rozdzielaczami innych producentów.

Jak ustawić przepływy na rotametrach?

Przepływ ustawia się proporcjonalnie do długości pętli i zapotrzebowania cieplnego pomieszczenia: dłuższe obwody i pomieszczenia o większych stratach otrzymują więcej. Po wstępnym ustawieniu kontroluje się temperatury na termometrach belek i koryguje nastawy, aż różnica temperatur między zasilaniem a powrotem ustabilizuje się na projektowym poziomie. Skala rotametrów Nordic Tec sięga 5 l/min.

Czy potrzebuję rozdzielacza ze sprzęgłem hydraulicznym?

Sprzęgło ma sens, gdy w instalacji pracuje kilka obiegów o różnych wymaganiach przepływowych lub gdy trzeba oddzielić hydraulicznie pompę źródła od pomp obiegowych. Zestawy sprzęgło-rozdzielacz Nordic Tec (SCZ-2ob, SNT-BL-3, SP2+2) łączą oba elementy na płycie montażowej z miejscem pod pompy. W prostym układzie jednoobiegowym zwykły rozdzielacz z grupą pompową jest wystarczający.

Czy rozdzielacz do ogrzewania podłogowego jest potrzebny?

Tak — przy ogrzewaniu płaszczyznowym jest praktycznie niezbędny. Pętle podłogowe mają różną długość i opory, więc bez rozdzielacza z rotametrami woda płynęłaby najkrótszą drogą, a dalsze pomieszczenia grzałyby się słabiej. Rozdzielacz daje też punkt odcięcia i odpowietrzenia każdego obwodu, co umożliwia serwis bez opróżniania całej instalacji.

Gdzie najlepiej umiejscowić rozdzielacz podłogówki?

Centralnie względem ogrzewanych pomieszczeń — w korytarzu, holu, pomieszczeniu technicznym lub garderobie, w szafce podtynkowej albo natynkowej. Taka lokalizacja skraca i wyrównuje pętle. Zachowaj stały dostęp do rotametrów, zaworów i odpowietrzeń oraz zapas głębokości szafki na siłowniki, jeśli planujesz sterowanie strefowe.
