Siłownik zaworu mieszającego 3DR i 4DR elodrive ST10 10Nm

Siłownik zaworu mieszającego 3DR i 4DR Elodrive ST10 10Nm – do czego służy i w jakiej instalacji sprawdzi się najlepiej

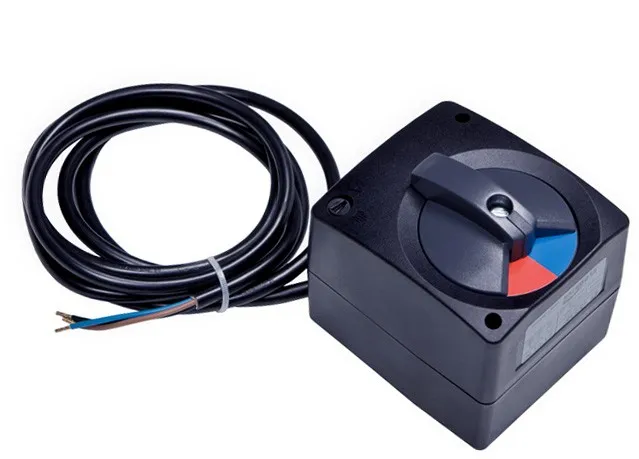

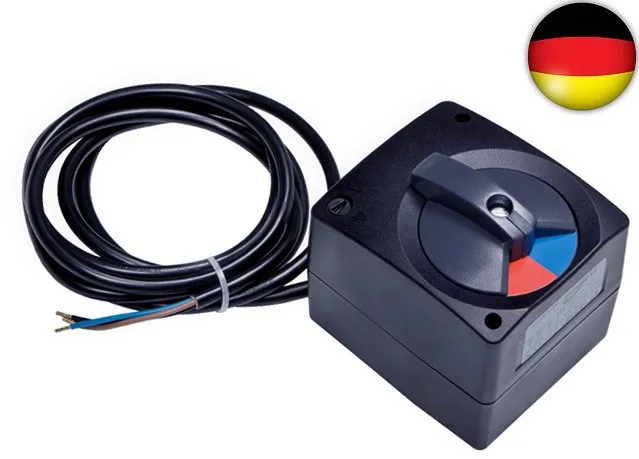

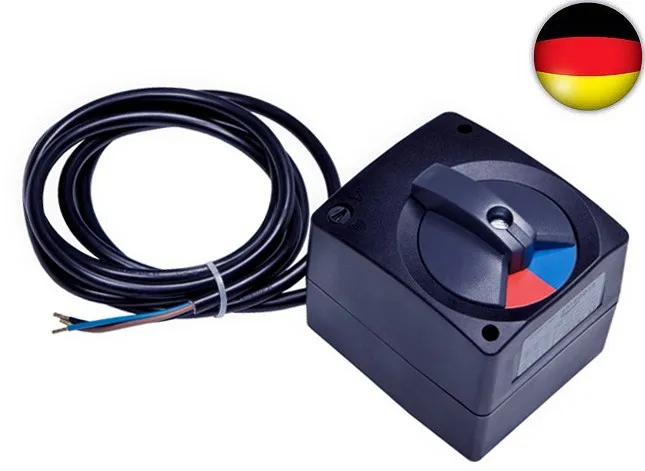

Siłownik zaworu mieszającego 3DR i 4DR Elodrive ST10 10Nm to elektryczny napęd do automatycznego sterowania zaworami mieszającymi w instalacjach C.O., pracujący z momentem 10 Nm i zasilaniem 230 V. Model przeznaczono do współpracy z zaworami trójdrożnymi i czterodrożnymi oraz wybranymi grupami pompowymi z mieszaczem. Ułatwia stabilną regulację temperatury czynnika i integrację z automatyką grzewczą.

To napęd do automatyzacji pracy elementu takiego jak zawór trójdrożny mieszający lub zawór czterodrożny w instalacjach grzewczych. Odpowiada za obrót zaworu i zmianę jego położenia, dzięki czemu można regulować temperaturę czynnika w obiegu. Sprawdzi się tam, gdzie potrzebna jest współpraca z automatyką, zasilanie 230 V, moment obrotowy 10 Nm oraz czas obrotu 140 s dla kąta 90°.

Specyfikacja techniczna zaworu ST10 10Nm

Model	ST10 10Nm
Napięcie zasilania	230 V, +/- 15V, 50/60 Hz
Pobór mocy	2,5 W
Podłączenie	Przewód, 3 x 0,75 mm², długość 1,5 m
Moment obrotowy	10 Nm
Kąt obrotu	90°
Czas obrotu o 90°	140 s
Poziom głośności	max. 35 dB(A)
Klasa ochrony	II
Stopień ochrony	IP40
Zakres temperatury pracy	0–50°C
Masa	400 g
Czynnik / zastosowanie	zawory mieszające w instalacjach grzewczych i C.O.

Specyfikacja techniczna i zasada działania zaworu ST10 10Nm

Jak działa zawór trójdrożny mieszający?

Sam siłownik nie miesza medium, lecz steruje pozycją zaworu mieszającego. Po otrzymaniu sygnału napęd obraca trzpień zaworu o 90°, zmieniając proporcje przepływu między portami A, B i AB. W praktyce pozwala to regulować temperaturę zasilania instalacji i stabilizować pracę obiegu grzewczego.

Budowa, materiał i sposób sterowania

Model jest siłownikiem elektrycznym przeznaczonym do zaworów 3-drogowych i 4-drogowych oraz wybranych grup pompowych z mieszaczem. Pracuje przy napięciu 230 V, 50/60 Hz, pobiera 2,5 W i jest podłączany przewodem 3 x 0,75 mm2 o długości 1,5 m. Oferuje moment obrotowy 10 Nm, poziom hałasu do 35 dB(A), klasę ochrony II, stopień ochrony IP40 oraz zakres temperatury pracy 0–50°C.

Parametry techniczne zaworu ST10 10Nm

• Napięcie zasilania: 230 V, +/- 15V, 50/60 Hz
• Pobór mocy: 2,5 W
• Moment obrotowy: 10 Nm
• Kąt obrotu: 90°
• Czas obrotu o 90°: 140 s
• Podłączenie: przewód 3 x 0,75 mm2, długość 1,5 m
• Poziom głośności: max. 35 dB(A)
• Klasa ochrony: II
• Stopień ochrony: IP40
• Zakres temperatury pracy: 0–50°C
• Masa: 400 g
• Kompatybilność: zawory mieszające 3-drogowe i 4-drogowe oraz wybrane grupy pompowe z zaworem mieszającym
• Marka: Aquaventis

Najważniejsze korzyści zaworu ST10 10Nm

• Automatyczna regulacja temperatury – napęd steruje pozycją zaworu bez ręcznego przestawiania.
• Gotowość do współpracy z automatyką – zasilanie 230 V ułatwia integrację ze sterowaniem instalacji grzewczej.
• Wystarczająca siła napędu – moment 10 Nm pozwala obsługiwać zawory mieszające w typowych układach C.O.
• Precyzyjny obrót – pełny ruch o 90° realizowany w czasie 140 s sprzyja stabilnej regulacji.
• Cicha praca – poziom hałasu do 35 dB(A) ogranicza uciążliwość eksploatacji.

Zastosowanie w instalacji zaworu ST10 10Nm

• Układy mieszające C.O. – gdy potrzebne jest automatyczne sterowanie zaworem 3-drogowym lub 4-drogowym.
• Ogrzewanie podłogowe – jeśli instalacja wymaga utrzymania stabilnej temperatury zasilania i współpracy z automatyką.
• Obieg grzejnikowy – w systemach, gdzie zawór mieszający reguluje temperaturę czynnika w obiegu.
• Grupy pompowe z mieszaczem – przy zastosowaniu zestawów wyposażonych w zawór trójdrożny mieszający.
• Ochrona pracy źródła ciepła – tam, gdzie sterowanie mieszaniem wspiera prawidłowe warunki temperaturowe instalacji.

Dobór i parametryzacja przed zakupem zaworu ST10 10Nm

Jak dobrać średnicę i DN?

W tym przypadku dobór dotyczy przede wszystkim zgodności siłownika z konkretnym zaworem lub grupą pompową. Trzeba sprawdzić typ zaworu, sposób mocowania oraz możliwość współpracy z napędem automatycznym. W źródle potwierdzono kompatybilność z zaworami mieszającymi 3-drogowymi i 4-drogowymi oraz wybranymi grupami pompowymi z mieszaczem.

Kiedy wybrać wersję z siłownikiem?

Wersję z siłownikiem warto wybrać wtedy, gdy instalacja ma pracować automatycznie i reagować na sterownik. Tutaj istotne są parametry napędu: 230 V, 10 Nm, 140 s i obrót 90°. Do podłogówki zwykle wybiera się rozwiązania zapewniające precyzyjne mieszanie i zgodność z automatyką.

Montaż i podłączenie zaworu ST10 10Nm

Gdzie powinien być zamontowany zawór trójdrożny?

Siłownik montuje się bezpośrednio na zaworze mieszającym lub na zaworze w grupie pompowej, zgodnie ze schematem przewidzianym dla danego układu. Oznaczenia A, B i AB należy zawsze interpretować według dokumentacji zaworu, ponieważ to one określają kierunek mieszania przepływów. Podłączenie elektryczne realizowane jest przewodem 3 x 0,75 mm2 o długości 1,5 m, a sterownik musi być zgodny z napędem 230 V.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Działa przez zmianę proporcji przepływu między portami A, B i AB. Sam zawór odpowiada za mieszanie strumieni, a siłownik ustawia jego pozycję automatycznie. Dzięki temu można regulować temperaturę czynnika zasilającego instalację. To rozwiązanie przydaje się szczególnie tam, gdzie wymagana jest stała kontrola temperatury.

Powinien być zamontowany zgodnie ze schematem instalacji i oznaczeniami portów na korpusie zaworu. W praktyce najczęściej pracuje w układzie mieszającym lub w grupie pompowej. Siłownik instaluje się bezpośrednio na zaworze. Kierunek przepływu i pozycję montażu zawsze należy sprawdzić w dokumentacji danego elementu armatury.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz stabilniej kontrolować temperaturę w obiegu. Zawór mieszający poprawia współpracę instalacji z ogrzewaniem podłogowym, obiegiem grzejnikowym i automatyką. Po dołożeniu siłownika regulacja może odbywać się bez ręcznej obsługi. To ułatwia utrzymanie założonych parametrów pracy.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wybierz wersję z siłownikiem wtedy, gdy instalacja ma pracować automatycznie. Dotyczy to układów ze sterownikiem oraz obiegów, w których temperatura musi być regularnie korygowana. Ten model pracuje przy 230 V, ma moment 10 Nm i wykonuje obrót 90° w 140 s. To ważne parametry przy dopasowaniu do automatyki.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Najpierw trzeba dobrać sam zawór do średnicy przyłącza, DN i wymaganej charakterystyki przepływu. Siłownik dobiera się dopiero do zgodnego typu zaworu i sposobu mocowania. W tym modelu potwierdzono współpracę z zaworami mieszającymi 3-drogowymi i 4-drogowymi oraz wybranymi grupami pompowymi. Przed zakupem warto więc sprawdzić zgodność całego zestawu, nie tylko średnicę rur.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
