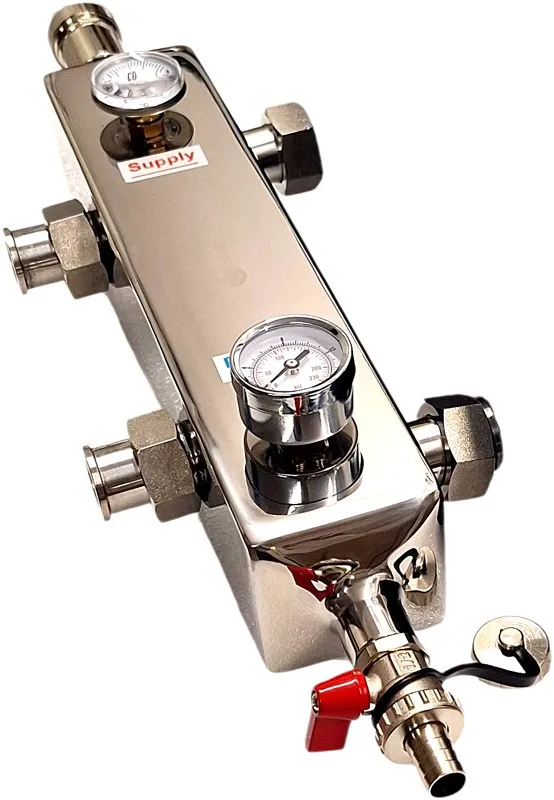

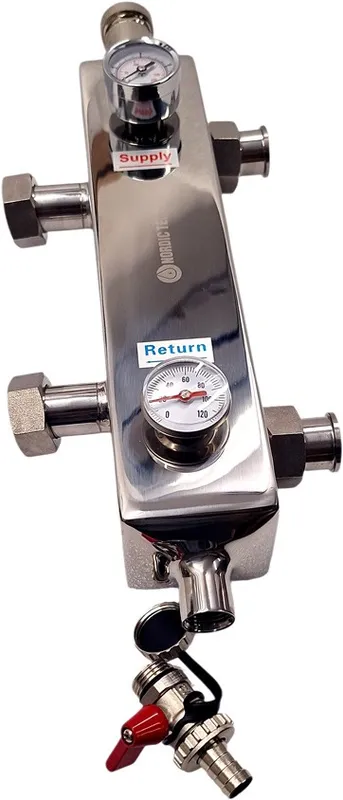

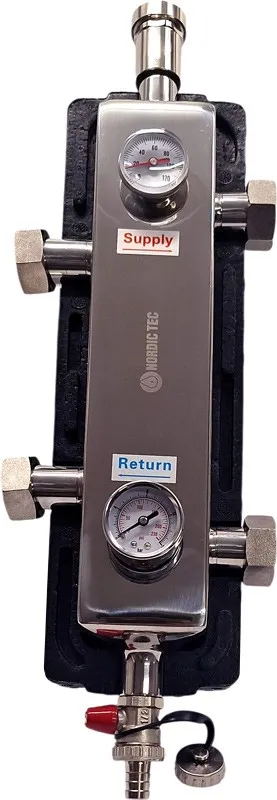

Sprzęgło hydrauliczne + manometr / termometr

Krótko: czym jest i do czego służy

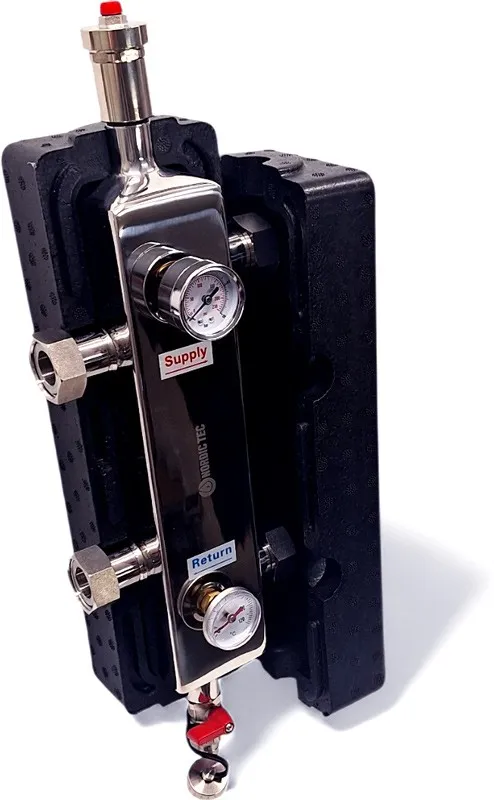

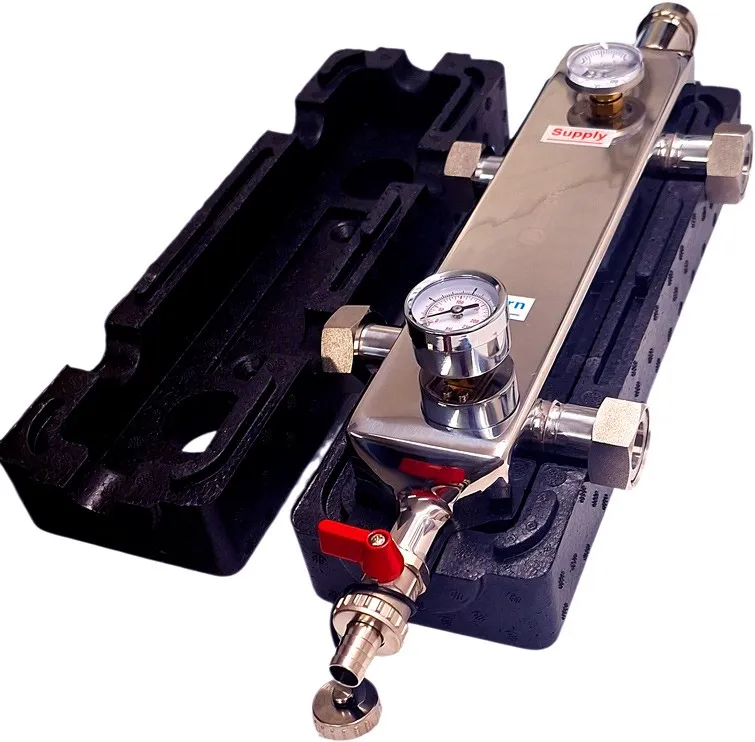

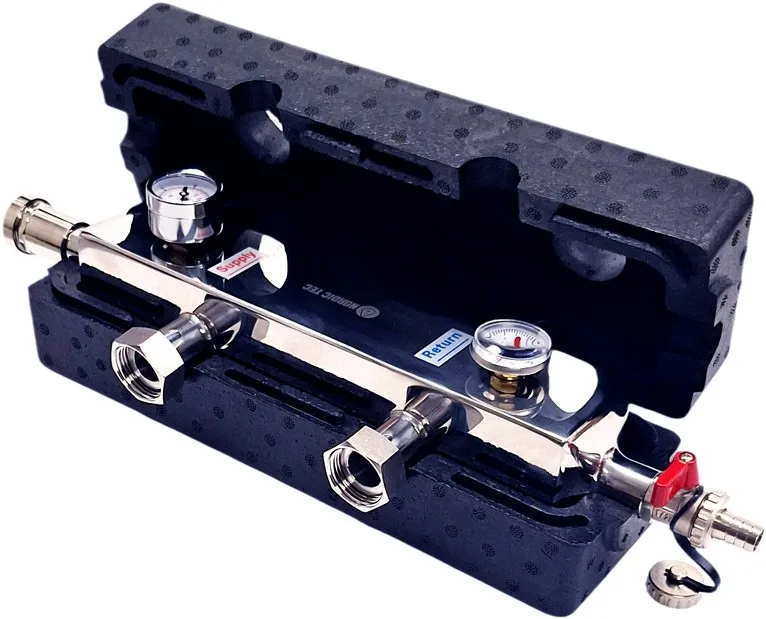

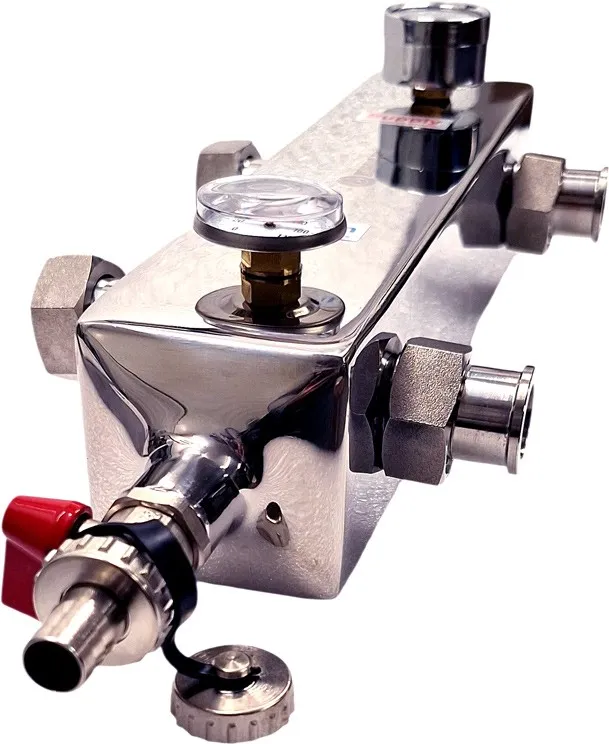

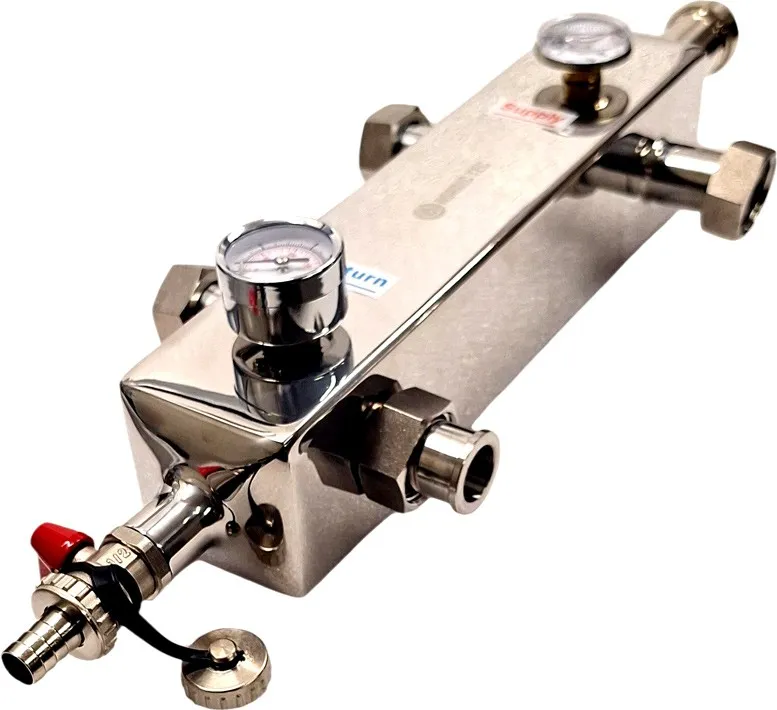

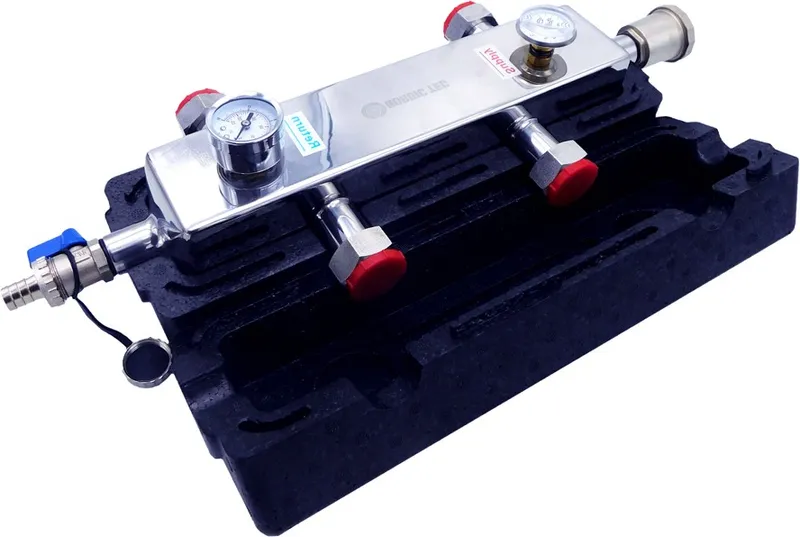

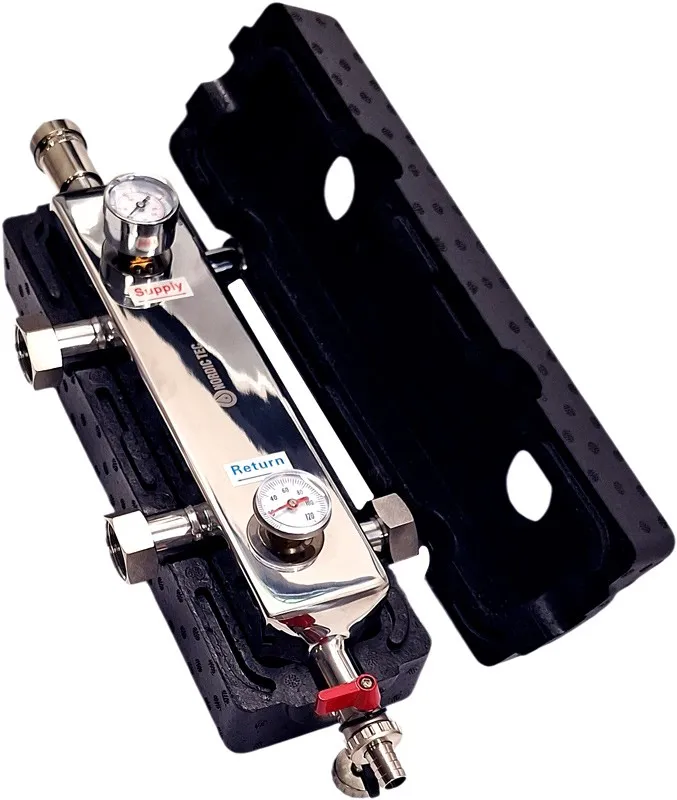

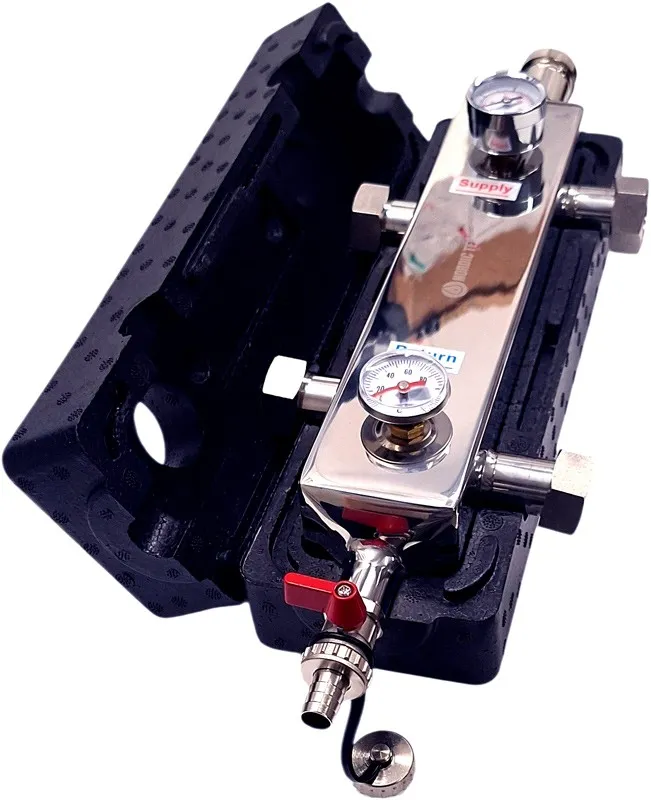

Sprzęgło Hydrauliczne + Manometr / Termometr to rozdzielacz ogrzewania podłogowego i CO, który wyrównuje ciśnienia między 2 obiegami oraz obsługuje instalacje o mocy do 50 kW. Model ze stali nierdzewnej i ocynku, z przyłączem 1'' GW oraz króćcami 1/2" pod odpowietrznik i spust, wspiera stabilną pracę układu grzewczego.

To sprzęgło hydrauliczne do instalacji CO, przeznaczone do współpracy z 2 obiegami grzewczymi. Jego zadaniem jest mieszanie medium w stalowym korpusie, wyrównanie ciśnień i stabilizacja przepływu. Zintegrowany manometr i termometr ułatwiają kontrolę parametrów pracy, a przyłącze 1'' GW pozwala włączyć element do typowych układów z kotłem, pompami i ogrzewaniem podłogowym.

Specyfikacja techniczna

Maksymalna zalecana moc instalacji	do 50 kW
Maksymalny rekomendowany przepływ	do 4,2 m³/h
Rozmiar przyłącza z nakrętką	1'' na Gwincie Wewnętrznym
Przyłącza dla zaworu spustowego oraz dla odpowietrznika	1/2"
Maksymalna rekomendowana temperatura pracy	<90°C
Maksymalne bezpieczne ciśnienie robocze	do 10 bar
Wykonanie	Stal nierdzewna + ocynk
Izolacja termiczna	pianka polipropylenowa EPP
Długość bez wyjść na odpowietrznik i zawór spustowy	32,5 cm
Długość z wyjściami odpowietrznika i zaworu	39 cm
Szerokość	7 cm
Długość izolacji	37,5 cm
Szerokość izolacji	11,3 cm

Najważniejsze cechy i korzyści

• Moc instalacji do 50 kW – pozwala zastosować sprzęgło w domowych i lekkich komercyjnych układach grzewczych.
• Przepływ do 4,2 m³/h – wspiera sprawne rozdzielenie obiegów i stabilną pracę pomp.
• Przyłącza główne 1'' GW – ułatwiają montaż w popularnych instalacjach CO.

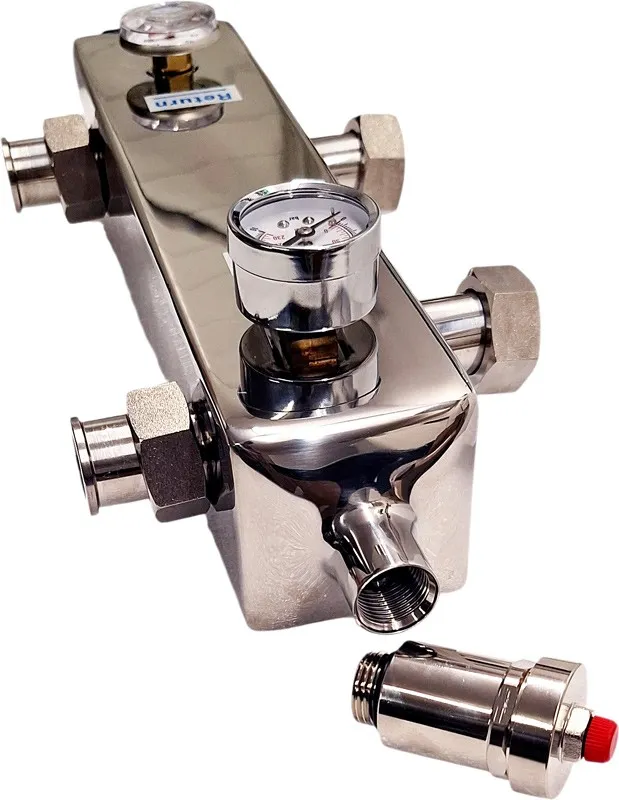

• Króćce 1/2" na odpowietrznik i zawór spustowy – upraszczają serwis oraz odpowietrzanie układu.
• Manometr i termometr w zestawie – zapewniają szybką kontrolę ciśnienia i temperatury bez dodatkowej armatury.
• Stal nierdzewna + ocynk – zwiększają trwałość elementu w pracy z wodą grzewczą.

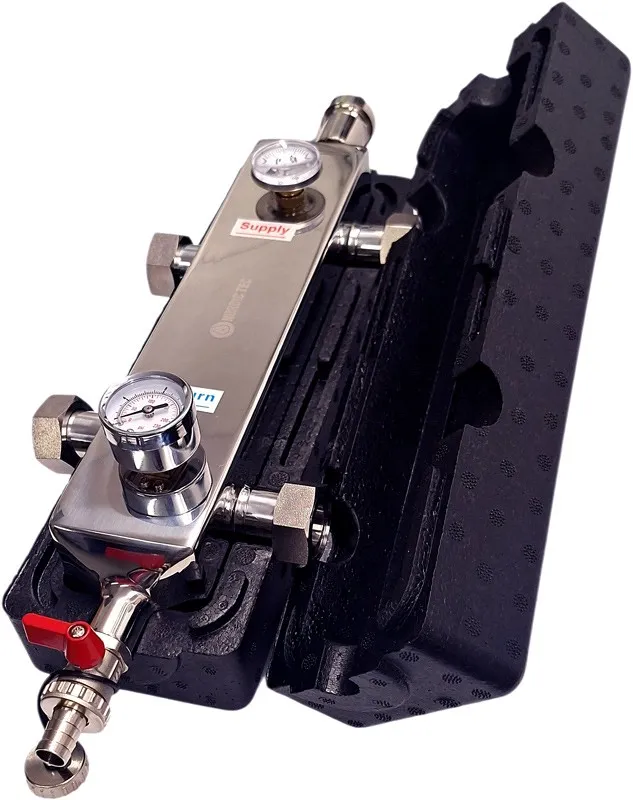

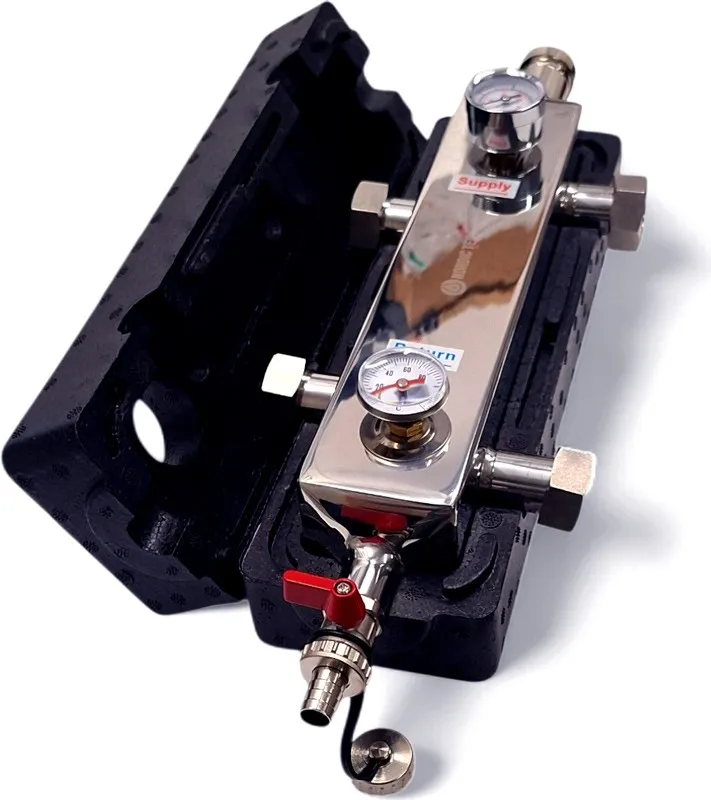

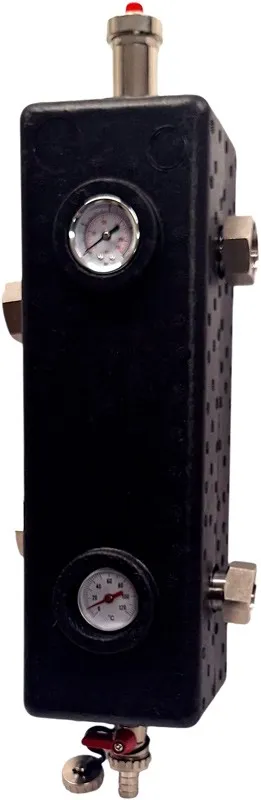

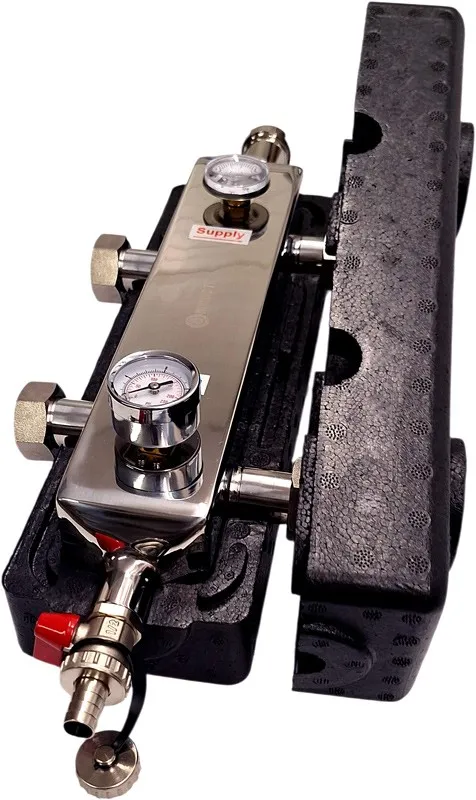

• Izolacja EPP i uchwyty naścienne – ograniczają straty ciepła i przyspieszają montaż.

Specyfikacja i dane techniczne

Maksymalna zalecana moc instalacji wynosi do 50 kW, a maksymalny rekomendowany przepływ do 4,2 m³/h. Sprzęgło ma przyłącza główne 1'' na gwincie wewnętrznym oraz króćce 1/2" dla zaworu spustowego i odpowietrznika. Maksymalna rekomendowana temperatura pracy to <90°C, a maksymalne bezpieczne ciśnienie robocze wynosi do 10 bar. Korpus wykonano ze stali nierdzewnej i ocynku. Wymiary korpusu to 32,5 cm długości bez wyjść, 39 cm z wyjściami i 7 cm szerokości.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

Sprzęgło pracuje jako separator hydrauliczny dla 2 obiegów. Medium wpływające z dwóch stron miesza się wewnątrz korpusu, co prowadzi do wyrównania ciśnień i ogranicza wzajemne zakłócanie pracy pomp oraz źródła ciepła. W tym modelu efekt uzyskuje się przez odpowiednie rozmieszczenie króćców, bez potrzeby stosowania dodatkowych przegród.

Typowe zastosowania w instalacji

Model sprawdzi się w układach mieszanych CO, z ogrzewaniem podłogowym, obiegami grzejnikowymi oraz tam, gdzie potrzebna jest kontrola temperatury i ciśnienia. Może pracować pionowo lub poziomo, ale montaż pionowy pozwala wykorzystać odpowietrznik i zawór spustowy.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Jeśli chcesz wyrównać hydraulikę obiegów – wybierz sprzęgło, bo pełni inną funkcję niż klasyczny rozdzielacz z przepływomierzami.
• Przepływomierze – są lepsze do precyzyjnej regulacji pojedynczych pętli podłogówki.
• Zawory – sprawdzają się w prostszych układach, gdzie liczy się podstawowa regulacja sekcji.
• Sprzęgło z manometrem i termometrem – wybierz, gdy chcesz dodatkowo kontrolować stan pracy całej instalacji.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz produkt do liczby obiegów – ten model obsługuje 2 obiegi hydrauliczne.
• Jeśli układ ma rozdzielać pojedyncze pętle podłogówki, potrzebny będzie klasyczny rozdzielacz sekcyjny.

Parametry przyłączy i przepływu

• Sprawdź moc instalacji – tutaj do 50 kW.
• Zweryfikuj wymagany przepływ – maksymalnie do 4,2 m³/h.
• Potwierdź średnice przyłączy – główne 1'' GW, pomocnicze 1/2".
• Uwzględnij miejsce montażu i preferowaną pozycję pracy; pion ułatwia odpowietrzanie i spust.
• Do grzejników i układów mieszanych liczy się separacja obiegów, a do podłogówki także regulacja każdej pętli osobno.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element, który rozdziela czynnik grzewczy na kilka pętli instalacji. W podłogówce odpowiada za równomierny przepływ i ułatwia regulację każdego obwodu. Ten produkt działa inaczej, bo jest sprzęgłem hydraulicznym do 2 obiegów, a nie rozdzielaczem pętli.

Jakie są rodzaje rozdzielaczy?

Podstawowo wyróżnia się rozdzielacze do ogrzewania podłogowego, rozdzielacze CO oraz sprzęgła hydrauliczne. Modele podłogowe służą do podziału na pętle, często z przepływomierzami lub zaworami. Sprzęgło hydrauliczne separuje obiegi i stabilizuje warunki pracy instalacji.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę zwykle wybiera się rozdzielacz sekcyjny z regulacją pętli, a na grzejniki lub układ mieszany często potrzebna jest separacja hydrauliczna. Jeśli instalacja ma 2 obiegi o różnych wymaganiach, sprzęgło bywa właściwym wyborem. Zawsze trzeba dopasować liczbę obiegów, przyłącza i przepływ do konkretnego układu.

Jak działają rozdzielacze hydrauliczne?

Działają przez wyrównanie ciśnień i rozdzielenie pracy obiegów. Wewnątrz korpusu medium z dwóch stron miesza się, co stabilizuje przepływ i ogranicza wzajemne zakłócenia pomp. Dzięki temu źródło ciepła i odbiorniki mogą pracować spokojniej i bardziej przewidywalnie.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć dokładnie tyle obwodów, ile wymaga instalacja. W klasycznej podłogówce 1 obwód oznacza 1 pętlę grzewczą, natomiast ten model obsługuje 2 obiegi hydrauliczne. Niewielki zapas warto przewidzieć tylko wtedy, gdy planujesz późniejszą rozbudowę systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
