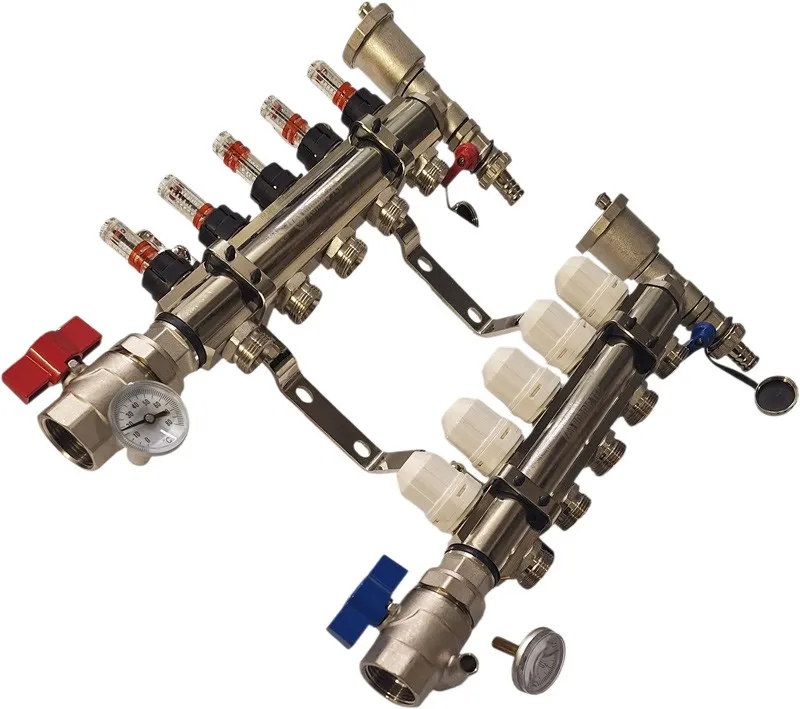

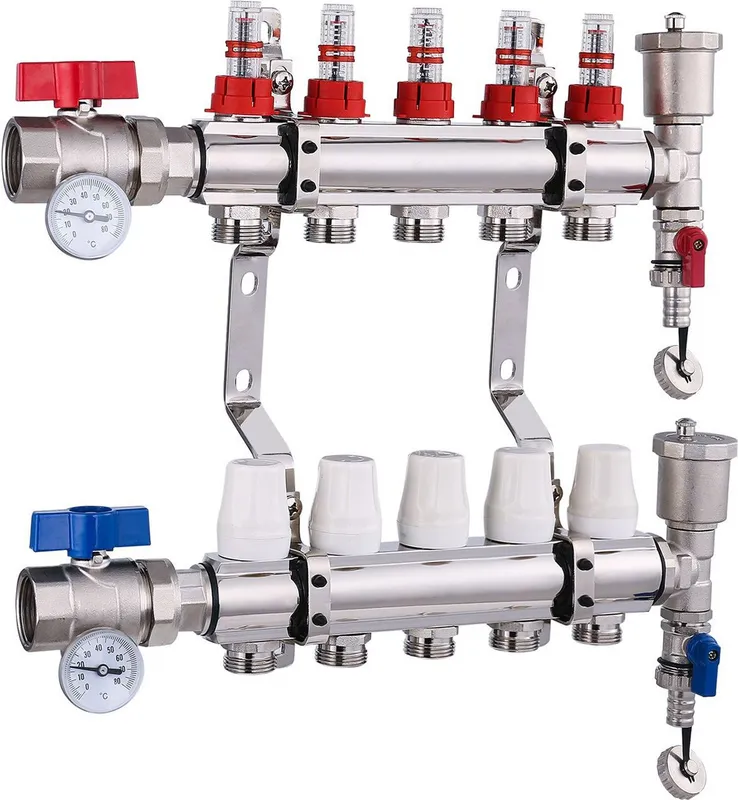

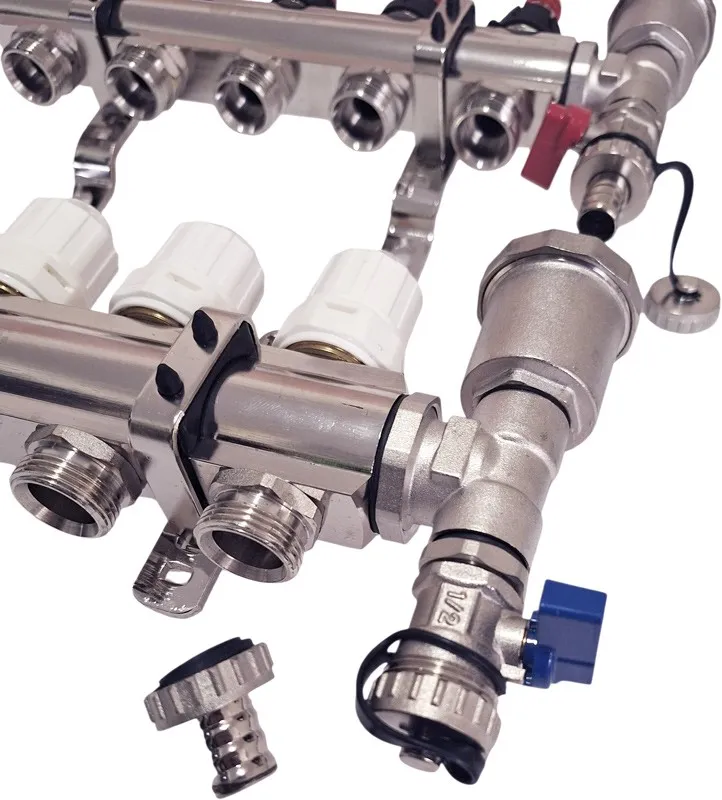

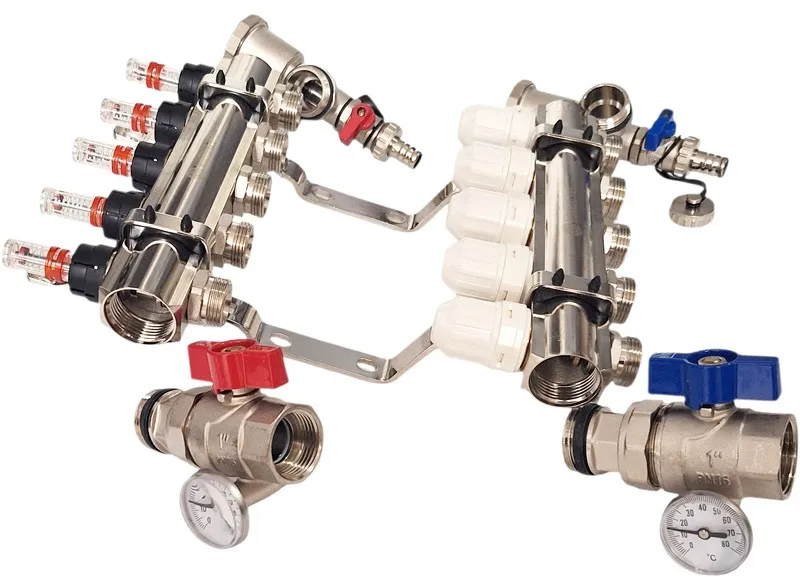

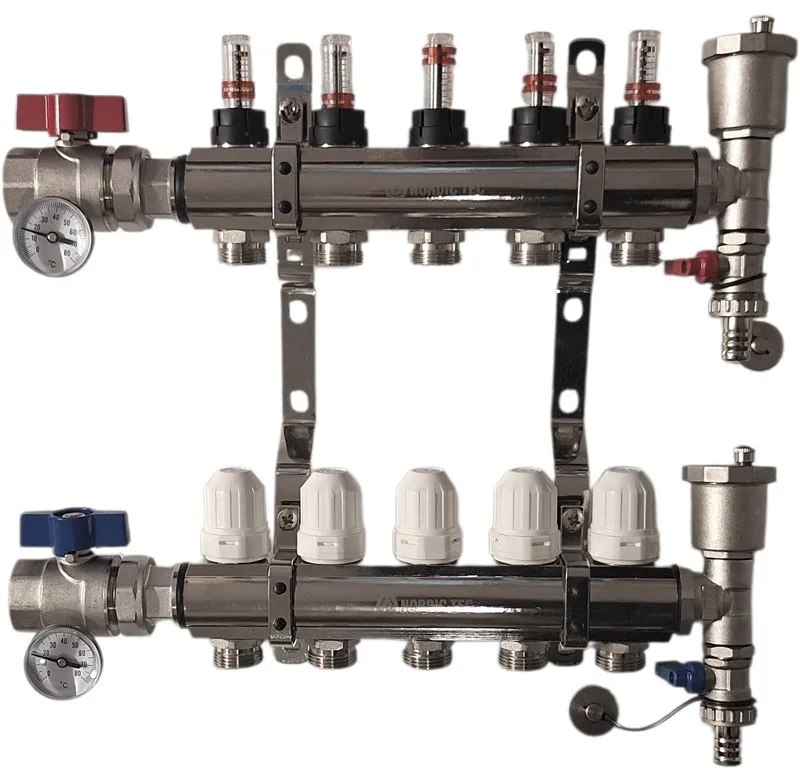

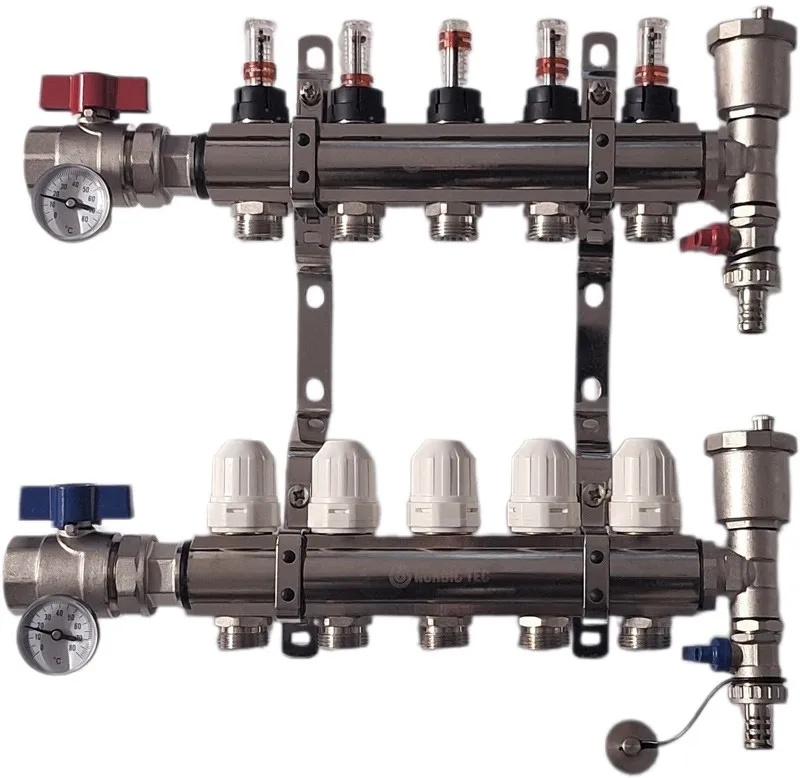

Rozdzielacz ogrzewania podłogowego CO z zaworami - 5 sekcji

Krótko: czym jest i do czego służy

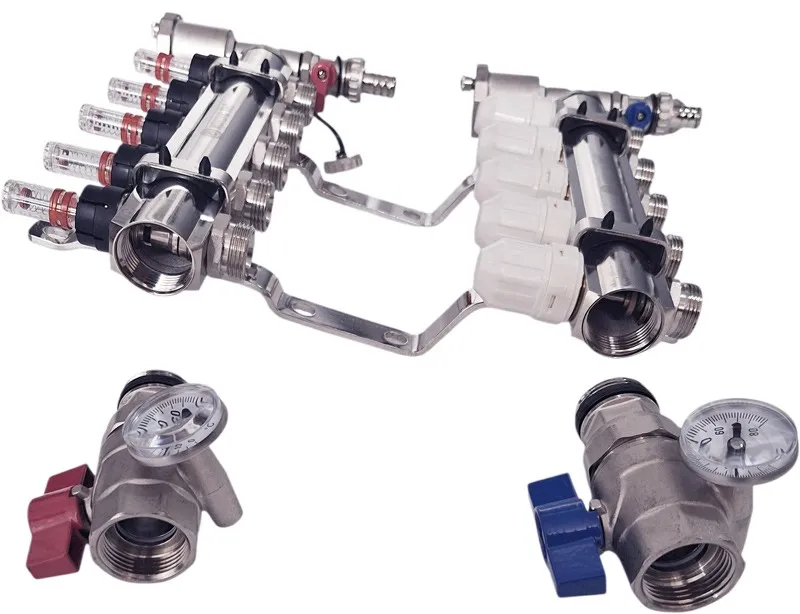

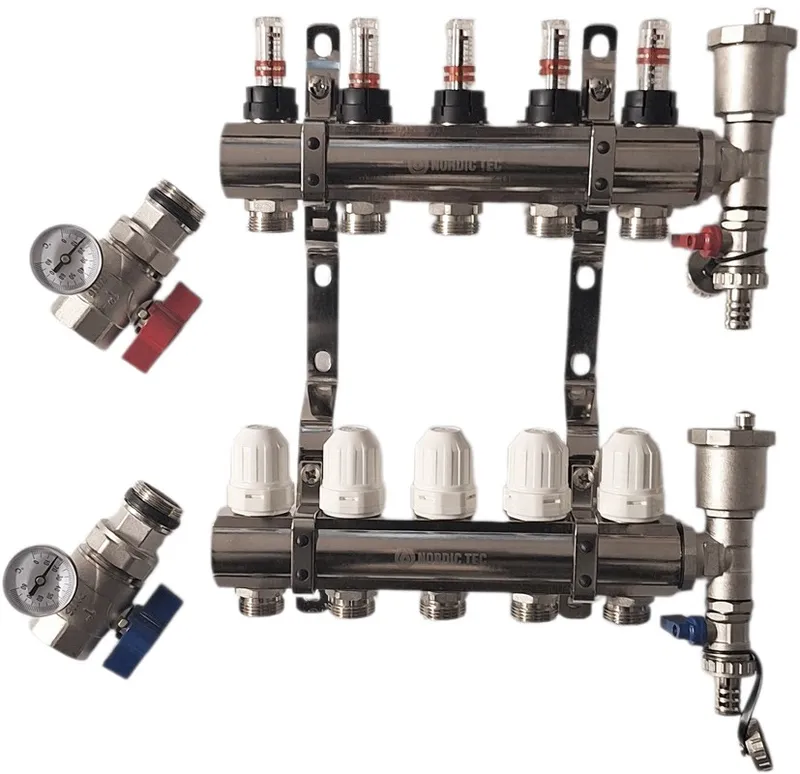

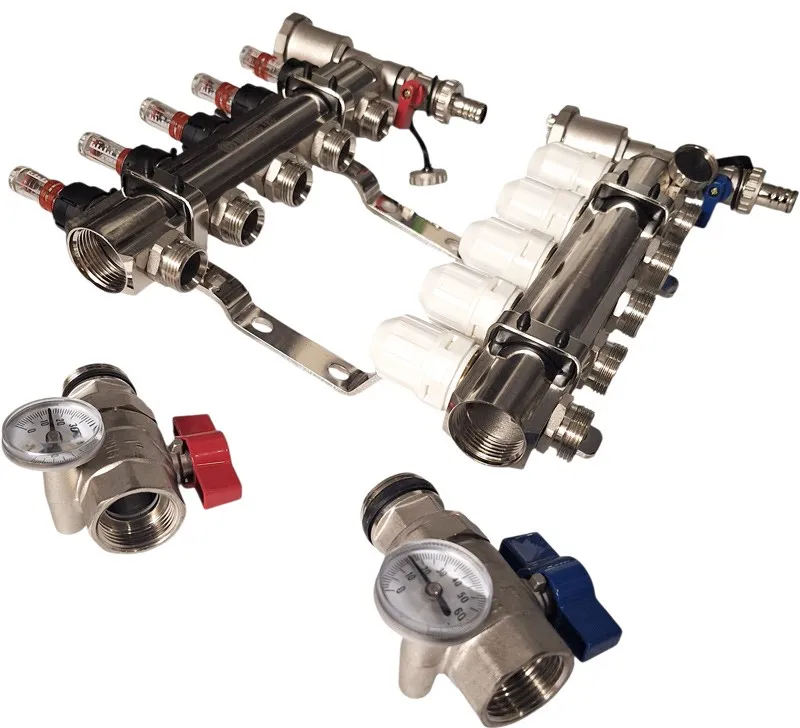

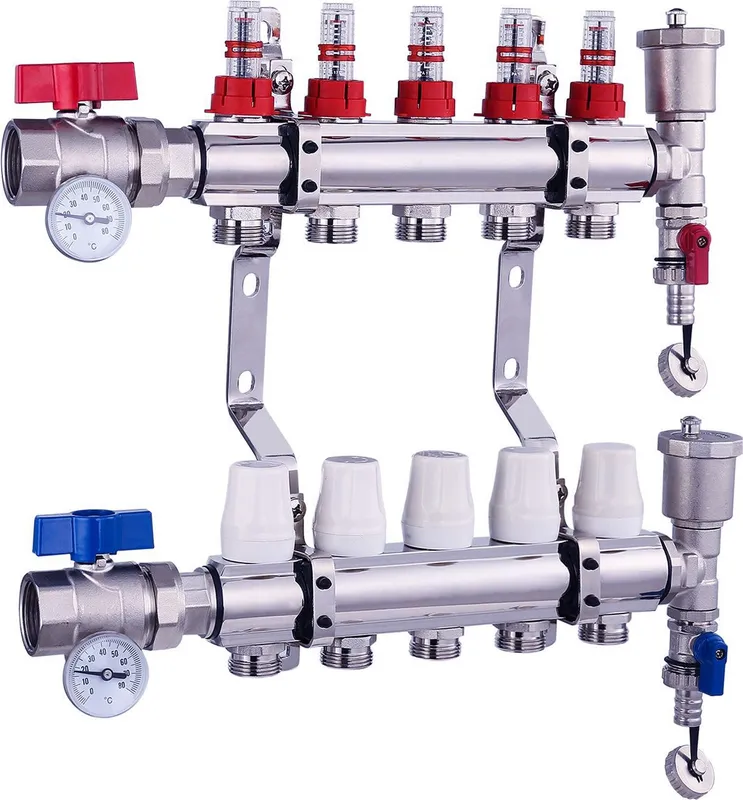

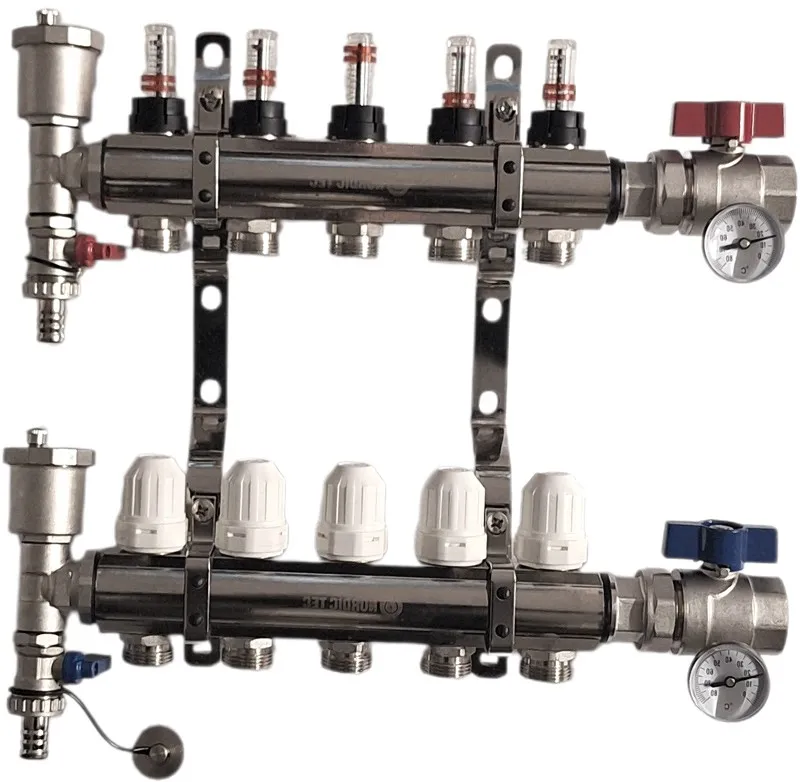

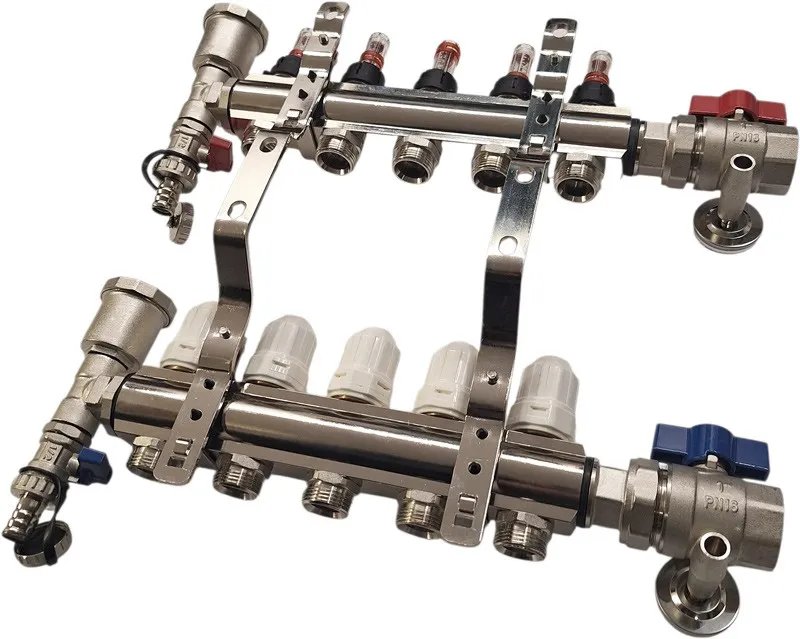

Rozdzielacz ogrzewania podłogowego CO z zaworami - 5 sekcji to rozdzielacz ogrzewania podłogowego do równomiernego podziału czynnika grzewczego na 5 obwodów w instalacjach podłogowych i CO. Wykonany z chromowanego mosiądzu, z rotametrami do 5 l/min i przyłączem 1" GW, ułatwia regulację przepływu oraz współpracę z siłownikami M30x1,5.

To 5-sekcyjny rozdzielacz do podziału zasilania i powrotu w instalacjach ogrzewania podłogowego oraz CO. Ma korpus z chromowanego mosiądzu, regulację przepływu przez rotametry do 5 l/min, przyłącza główne 1" GW i przygotowanie pod siłowniki elektryczne M30x1,5, dzięki czemu sprawdza się w układach wymagających kontroli każdego obwodu.

Specyfikacja techniczna

Liczba sekcji	5
Wymiar D	400 mm
Przyłącze zasilania i powrotu	1" GW
Materiał	Mosiądz, pokryty warstwą ochronną chromu
Skala rotametrów	do 5 l/min
Gwint przyłącza dla siłowników elektrycznych	M30x1,5
Maks. ciśnienie robocze	do 6 bar
Ciśnienie testowe	do 10 bar
Maksymalna bezpieczna temperatura pracy	+90°C (na wejściu)

Najważniejsze cechy i korzyści

• 5 sekcji grzewczych – umożliwia obsługę 5 niezależnych pętli lub obwodów, co ułatwia strefowanie instalacji.
• Rotametry do 5 l/min – pozwalają precyzyjnie ustawić przepływ w każdej pętli, co wspiera równomierne grzanie.
• Przyłącza zasilania i powrotu 1" GW – zapewniają kompatybilność z typowymi układami rozdziału.
• Gwint siłowników M30x1,5 – ułatwia integrację z automatyką i sterowaniem strefowym.
• Mosiądz z warstwą ochronną chromu – zwiększa odporność na korozję i trwałość elementów roboczych.
• Ciśnienie robocze do 6 bar – pozwala na bezpieczną pracę w standardowych instalacjach grzewczych.
• Temperatura pracy do +90°C – daje uniwersalność zastosowania także w instalacjach CO.

Specyfikacja i dane techniczne

Liczba obwodów / sekcji: 5. Typ rozdzielacza: do ogrzewania podłogowego i CO. Typ regulacji: rotametry. Materiał belki: mosiądz, pokryty warstwą ochronną chromu. Średnica przyłącza głównego: 1 cal GW. Średnica wyjść na pętle: do potwierdzenia w karcie technicznej. Rozstaw przyłączy: do potwierdzenia w karcie technicznej. Zakres regulacji przepływu: do 5 l/min. Maksymalne ciśnienie pracy: do 6 bar. Ciśnienie próbne: do 10 bar. Maksymalna temperatura pracy: +90°C. Kompatybilność z siłownikami: M30x1,5. Wymiar D: 400 mm.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

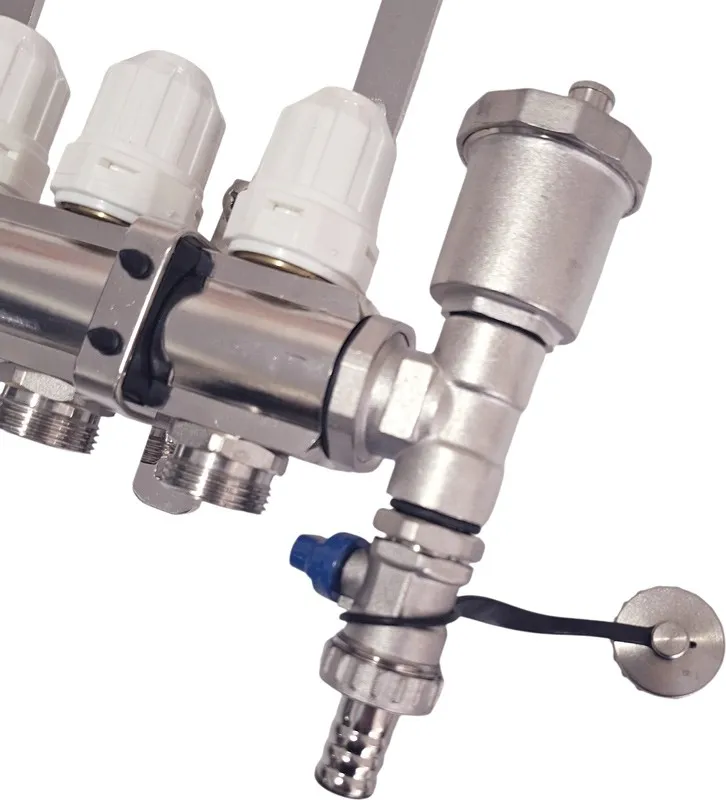

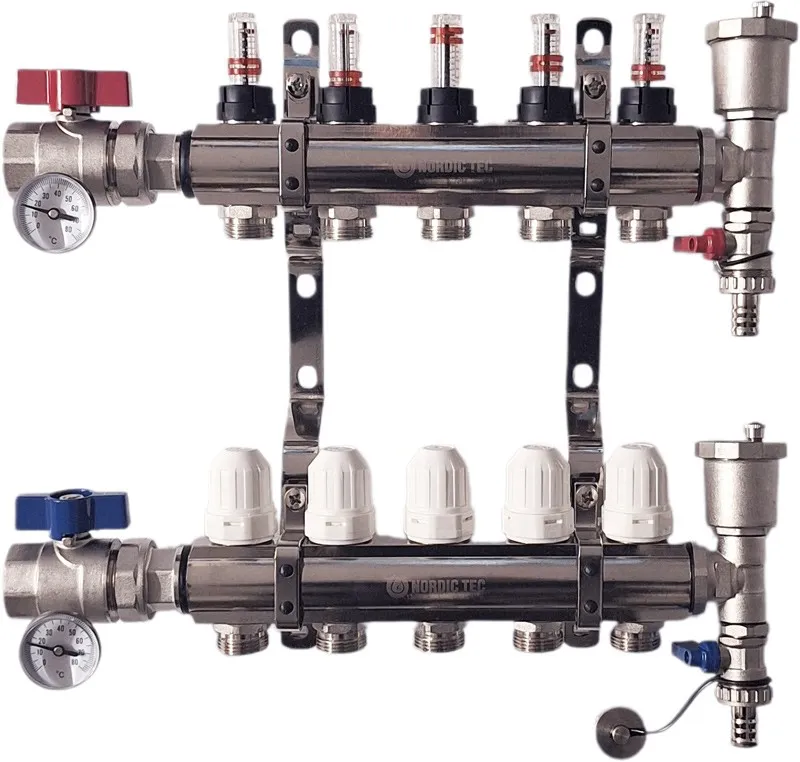

Belka zasilająca podaje czynnik grzewczy do poszczególnych pętli, a belka powrotna zbiera go z instalacji i odprowadza dalej. Rotametry pozwalają ustawić przepływ na każdym obwodzie, natomiast zawory odpowiadają za otwieranie, zamykanie i współpracę z automatyką przez gwint M30x1,5. Taki układ ułatwia wyważenie hydrauliczne instalacji.

Typowe zastosowania w instalacji

Model 5-sekcyjny sprawdza się w ogrzewaniu podłogowym, małych rozdziałach strefowych oraz w instalacjach mieszanych podłogówka/CO. To dobry wybór tam, gdzie liczba pętli wynosi 5 i potrzebna jest osobna regulacja każdego obiegu.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Rotametry – wybierz, gdy chcesz dokładnie ustawić przepływ każdej pętli podłogówki.
• Wariant z zaworami – sprawdza się, gdy priorytetem jest prostsza obsługa obiegów CO.
• Ogrzewanie podłogowe – zwykle korzysta bardziej z przepływomierzy, bo wymaga wyważenia pętli.
• Instalacja grzejnikowa – częściej wystarcza prostsza regulacja zaworowa, jeśli nie potrzeba tak dokładnego pomiaru.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby pętli: 1 obwód rozdzielacza = 1 pętla instalacji.
• W tym modelu dostępnych jest 5 sekcji, więc najlepiej pasuje do instalacji 5-obwodowych.

Parametry przyłączy i przepływu

• Sprawdź średnicę przyłączy głównych – tutaj jest to 1" GW.
• Zweryfikuj wymagany przepływ na pętlę – skala rotametrów sięga do 5 l/min.
• Potwierdź zgodność z automatyką – gwint siłowników to M30x1,5.
• Uwzględnij miejsce montażu i wymiar rozdzielacza D = 400 mm.
• Do podłogówki ważniejsza jest regulacja przepływu, a do grzejników przede wszystkim zgodność układu i przyłączy.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element instalacji, który rozdziela czynnik grzewczy na kilka pętli. Dzięki temu każda sekcja może pracować z odpowiednim przepływem, co ułatwia równomierne ogrzewanie pomieszczeń. W tym modelu dostępnych jest 5 obwodów i rotametry do regulacji.

Jakie są rodzaje rozdzielaczy?

Najczęściej wyróżnia się rozdzielacze do ogrzewania podłogowego i CO oraz rozdzielacze hydrauliczne o innym zadaniu. W obrębie rozdzielaczy obwodowych spotyka się wersje z przepływomierzami oraz prostsze warianty zaworowe. Wybór zależy od potrzeby regulacji i typu instalacji.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Do podłogówki lepszy jest rozdzielacz z dokładną regulacją przepływu. Pętle ogrzewania podłogowego wymagają wyważenia, dlatego rotametry są bardzo przydatne. W instalacjach grzejnikowych kluczowa jest zgodność liczby obwodów i średnic przyłączy z układem.

Jak działają rozdzielacze hydrauliczne?

Rozdzielacz hydrauliczny nie jest tym samym co rozdzielacz obwodów grzewczych. Jego zadaniem jest separacja obiegów i stabilizacja przepływu między źródłem ciepła a instalacją. Ten produkt służy natomiast do rozdziału czynnika na 5 pętli lub sekcji.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć dokładnie tyle obwodów, ile pętli ma instalacja. Jeśli układ obejmuje 5 pętli, odpowiedni będzie model 5-sekcyjny. Niewielki zapas ma sens tylko wtedy, gdy planujesz późniejszą rozbudowę systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
