ROZDZIELACZ ze SPRZĘGŁEM HYDRAULICZNYM sprzęgło na 2+2, 125mm

Krótko: czym jest i do czego służy

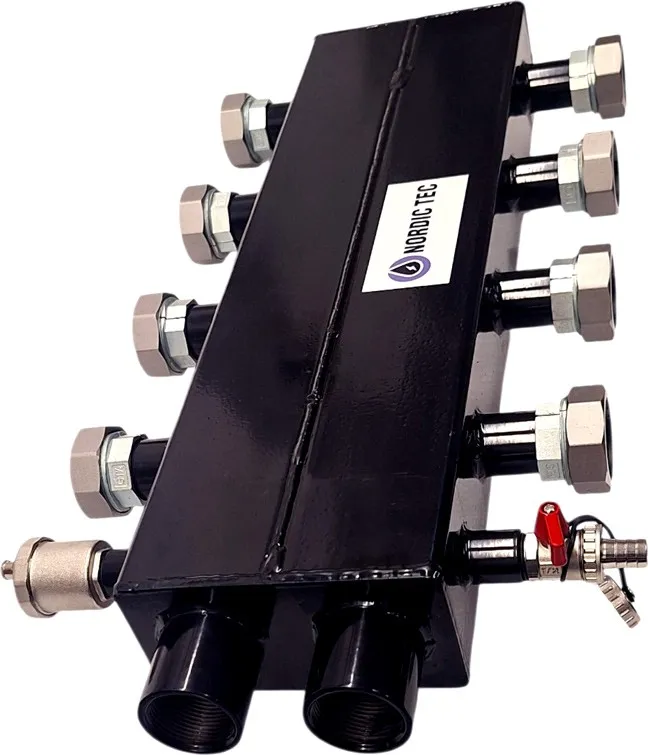

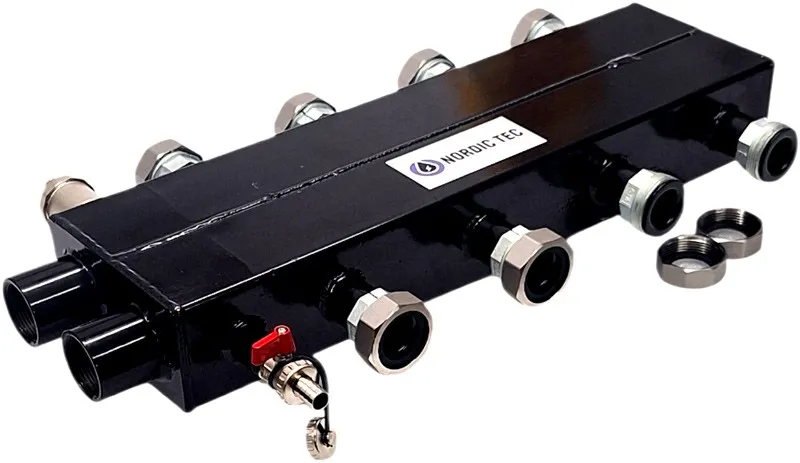

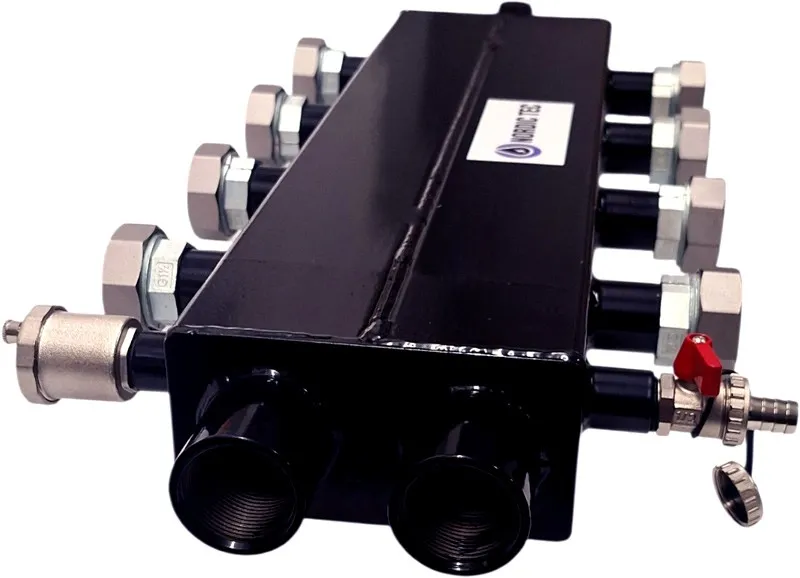

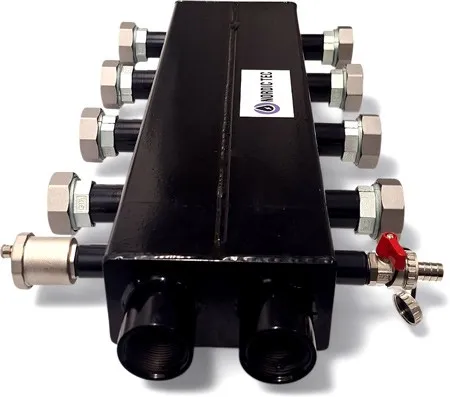

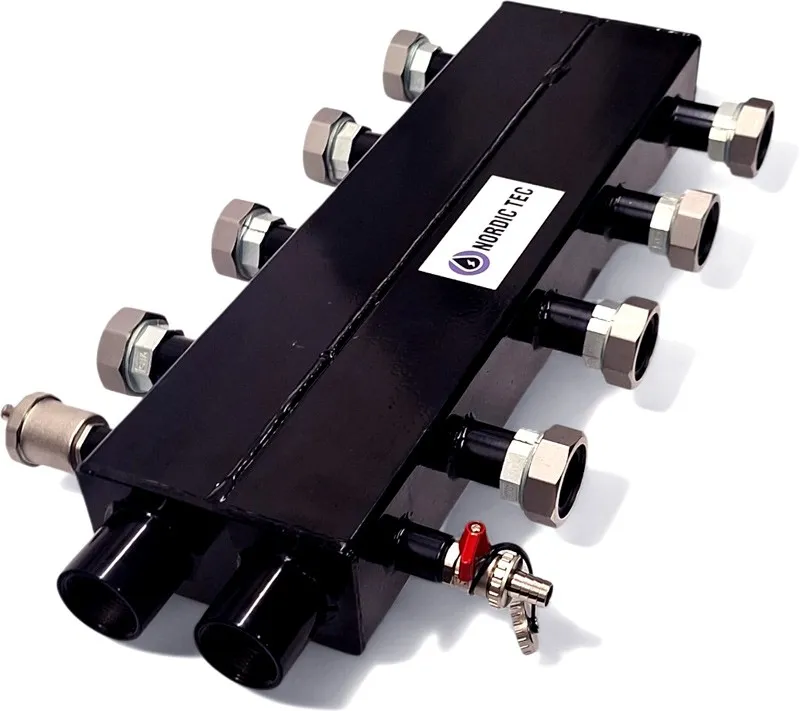

ROZDZIELACZ ze SPRZĘGŁEM HYDRAULICZNYM sprzęgło na 2+2, 125mm to rozdzielacz ogrzewania podłogowego i CO, który łączy funkcję sprzęgła hydraulicznego z rozdziałem na 4 sekcje obiegów grzewczych. Model z klasycznym rozstawem przyłączy 125 mm oraz głównymi przyłączami 1 1/4” GW sprawdza się w układach wymagających stabilizacji przepływu i hydraulicznego oddzielenia obiegów.

To kompaktowy rozdzielacz ze sprzęgłem hydraulicznym do instalacji grzewczych i chłodniczych, przeznaczony do podłączenia 2+2 przyłączy oraz pracy z 4 sekcjami obiegów. Łączy źródło ciepła z obiegami o różnych temperaturach lub przepływach, ograniczając wzajemne zakłócanie pracy pomp i stabilizując parametry całego układu.

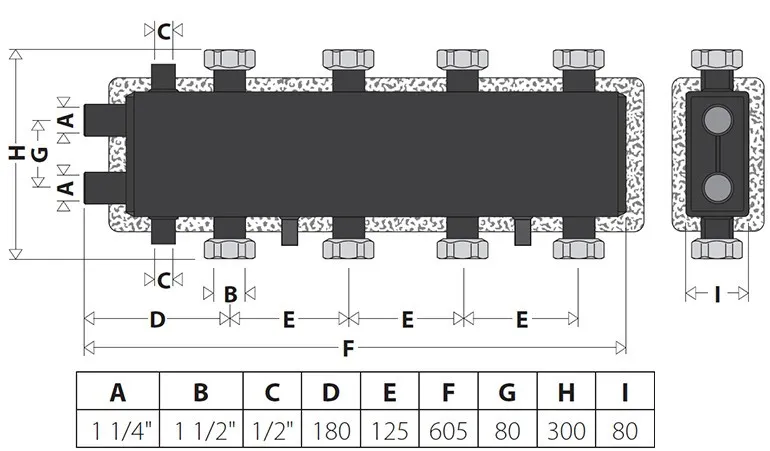

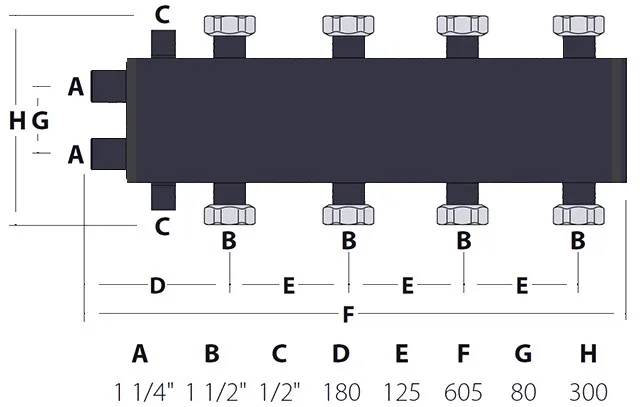

Specyfikacja techniczna

Typ	Rozdzielacz ze sprzęgłem hydraulicznym 2+2
Rozstaw przyłączy	125 mm
Przyłącza główne	1 1/4” GW
Przyłącza główne przy rozstawie 125 mm	1 1/4” (z nakrętką GW 1 1/2”)
Przyłącze odpowietrznika	1/2” GW
Przyłącze zaworu spustowego	1/2” GW
Liczba sekcji obiegów grzewczych	4

Najważniejsze cechy i korzyści

• Układ 2+2 przyłączy — umożliwia wygodne rozdzielenie obiegu pierwotnego i wtórnego.
• Rozstaw 125 mm — ułatwia dopasowanie do większości typowych grup pompowych.
• Przyłącza główne 1 1/4” GW — zapewniają kompatybilność z instalacjami o większym przekroju hydraulicznym.
• 4 sekcje obiegów grzewczych — pozwalają zasilić kilka stref z jednego źródła ciepła.
• Przyłącza 1/2” GW dla odpowietrznika i spustu — ułatwiają serwis, odpowietrzenie i opróżnianie układu.
• Zaczepy montażowe ścienne w zestawie — przyspieszają instalację urządzenia.

Specyfikacja i dane techniczne

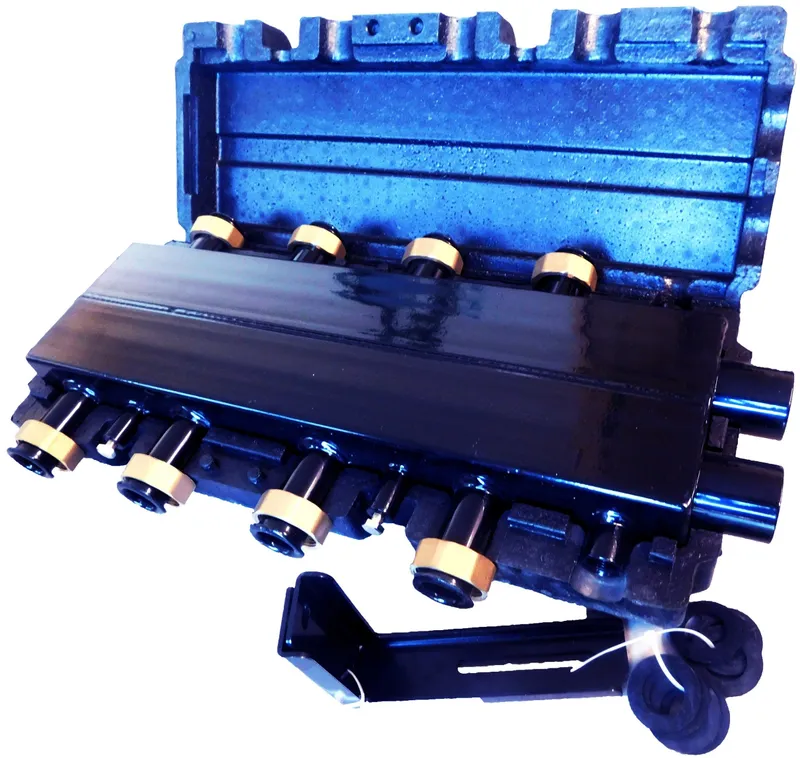

Wykonanie obejmuje sprzęgło-rozdzielacz w układzie 2+2 z klasycznym rozstawem przyłączy 125 mm. Główne przyłącza mają wymiar 1 1/4” GW, a przy rozstawie 125 mm przewidziano także nakrętkę GW 1 1/2”. Króćce dla odpowietrznika i zaworu spustowego mają po 1/2” GW. Konstrukcja obsługuje 4 sekcje obiegów grzewczych. W komplecie znajdują się odpowietrznik, zawór spustowy oraz zaczepy do montażu ściennego. Pozostałe parametry techniczne są do potwierdzenia w karcie technicznej.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

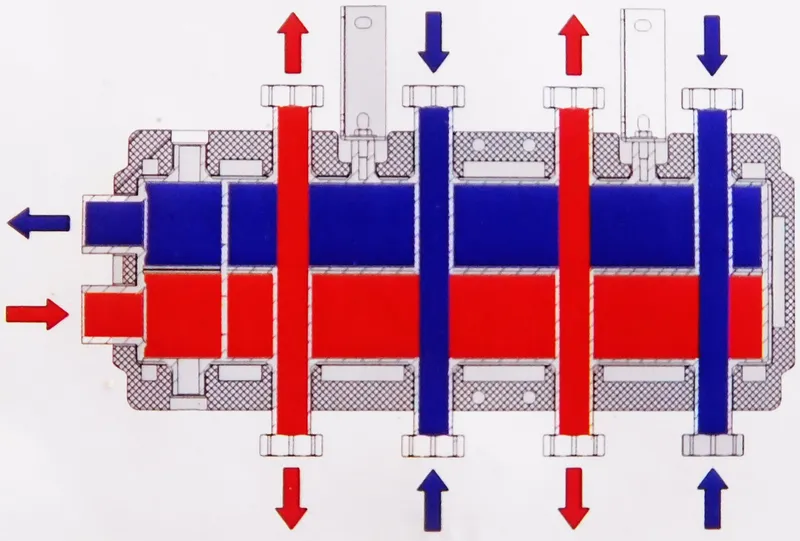

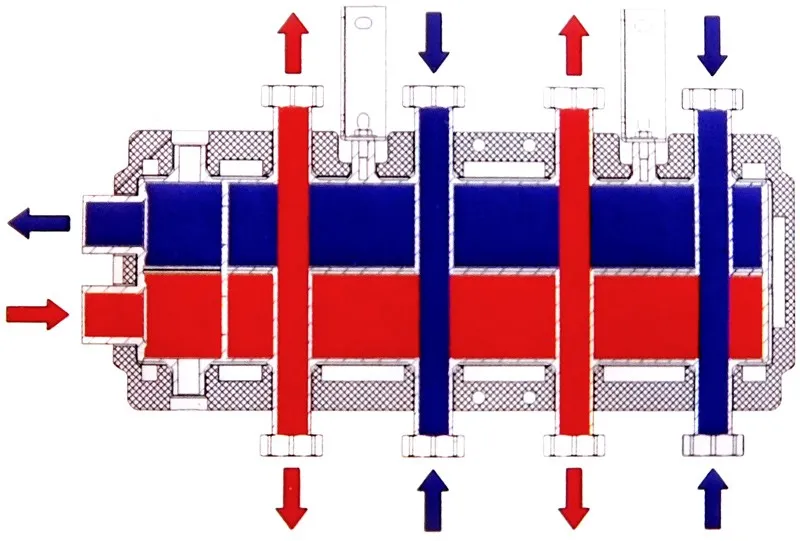

Budowa rozdzielacza

Urządzenie tworzy strefę niskiego spadku ciśnienia między obiegiem pierwotnym a wtórnym, dzięki czemu przepływ po stronie kotłowej i po stronie odbiorów staje się hydraulicznie niezależny. To ogranicza zaburzenia wywołane pracą kilku pomp. Zasilanie i powrót muszą być podłączone bez krzyżowania, do właściwych komór rozdzielacza.

Typowe zastosowania w instalacji

Model sprawdza się w układach mieszanych CO i ogrzewania podłogowego, w małych rozdziałach strefowych oraz tam, gdzie jedna instalacja obsługuje kilka obiegów o różnych wymaganiach. Może pracować także w instalacjach chłodniczych. Zalecany jest montaż poziomy, bo ułatwia wykorzystanie odpowietrznika i zaworu spustowego.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Jeśli potrzebujesz separacji hydraulicznej — wybierz wariant ze sprzęgłem, jak ten model.
• Jeśli kluczowa jest regulacja pojedynczych pętli podłogówki — szukaj rozdzielaczy z przepływomierzami.
• Jeśli instalacja jest prostsza — warianty z zaworami bywają wystarczające i łatwiejsze w obsłudze.
• Do układów z kilkoma pompami — sprzęgło z rozdziałem zwykle daje stabilniejszą pracę niż sam rozdzielacz.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby stref — tutaj dostępne są 4 sekcje obiegów grzewczych.
• Uwzględnij rodzaj instalacji — dla układów mieszanych CO/podłogowych sprzęgło hydrauliczne bywa korzystnym wyborem.

Parametry przyłączy i przepływu

• Sprawdź średnice przyłączy głównych — w tym modelu to 1 1/4” GW.
• Zwróć uwagę na rozstaw — 125 mm to wymiar często stosowany przy grupach pompowych.
• Zapewnij miejsce montażowe — możliwy jest montaż poziomy lub pionowy, ale poziomy jest praktyczniejszy.
• Do grzejników i podłogówki dobieraj układ funkcjonalnie — podłogówka częściej wymaga precyzyjniejszej regulacji pętli, a układy mieszane dodatkowo stabilizacji hydraulicznej.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element instalacji, który rozdziela czynnik grzewczy na kilka obiegów lub stref. W praktyce pozwala zasilać różne pętle albo sekcje z jednego źródła ciepła. W tym modelu dodatkowo zintegrowano sprzęgło hydrauliczne, więc urządzenie nie tylko rozdziela, ale też stabilizuje pracę obiegów.

Jakie są rodzaje rozdzielaczy?

Najważniejszy podział obejmuje rozdzielacze obwodów oraz rozdzielacze ze sprzęgłem hydraulicznym. W obrębie instalacji grzewczych spotyka się modele do podłogówki, do CO oraz układów mieszanych. Warianty z przepływomierzami służą do dokładniejszej regulacji pętli, a wersje ze sprzęgłem lepiej wspierają układy z wieloma pompami.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę zwykle wybiera się rozdzielacz umożliwiający dokładniejszą kontrolę poszczególnych pętli. Na grzejniki częściej liczy się właściwy rozdział stref i dopasowanie średnic przyłączy. Jeśli instalacja łączy oba typy odbiorników, dobrym rozwiązaniem bywa model ze sprzęgłem hydraulicznym.

Jak działają rozdzielacze hydrauliczne?

Działają przez hydrauliczne oddzielenie obiegu źródła od obiegów odbiorczych. Dzięki temu przepływy i ciśnienie po jednej stronie nie zakłócają bezpośrednio pracy drugiej strony. To szczególnie ważne w układach z pompą kotłową i dodatkowymi pompami poszczególnych obiegów.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć tyle obwodów lub sekcji, ile wymaga instalacja. W praktyce 1 obwód odpowiada 1 pętli albo 1 strefie, zależnie od układu. Ten model oferuje 4 sekcje obiegów grzewczych, więc nadaje się do rozdziału na kilka niezależnych części instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
