Wymiennik ciepła Ba-16-70 35-75kW 1"

Ba-16-70 — najważniejsze informacje

Ba-16-70 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 35 do 75 kW. Model z przyłączami 1" i konstrukcją 70 płyt sprawdza się w instalacjach CO, CWU, pomp ciepła, ogrzewania podłogowego oraz tam, gdzie potrzebna jest skuteczna separacja układów.

• Moc grzewcza: 35 do 75 kW
• Liczba płyt: 70
• Przyłącza: 1"
• Zastosowanie: CO, CWU, pompy ciepła, ogrzewanie podłogowe, rozdzielenie układu otwartego i zamkniętego

To urządzenie dla instalacji, w których trzeba efektywnie przenieść ciepło między obiegami i zachować ich hydrauliczną separację.

Specyfikacja techniczna wymiennika Ba-16-70

Model	Ba-16-70
Moc grzewcza	35 do 75 kW
Liczba płyt	70
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	1,120 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Wymiary	220 x 90 x 168 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-70?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co ułatwia bezpieczne łączenie części instalacji pracujących w różnych warunkach. Dzięki powierzchni wymiany 1,120 m² i przepływowi do 8 m3/h model nadaje się do układów wymagających sprawnej wymiany energii oraz stabilnej pracy.

Typowe zastosowania

Ten płytowy wymiennik ciepła znajduje zastosowanie w instalacjach CO i CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Sprawdza się także przy rozdzieleniu układu otwartego od zamkniętego.

Model Ba-16-70 został zaprojektowany do pracy w wymagających instalacjach, gdzie znaczenie mają parametry przepływu, ciśnienia i temperatury. Kluczowe dane to moc 35 do 75 kW, przyłącza 1", maksymalny przepływ 8 m3/h, ciśnienie robocze 20 bar i temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-16-70

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu i bez mieszania obiegów. Taka konstrukcja pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej instalacji.

Z czego składa się urządzenie?

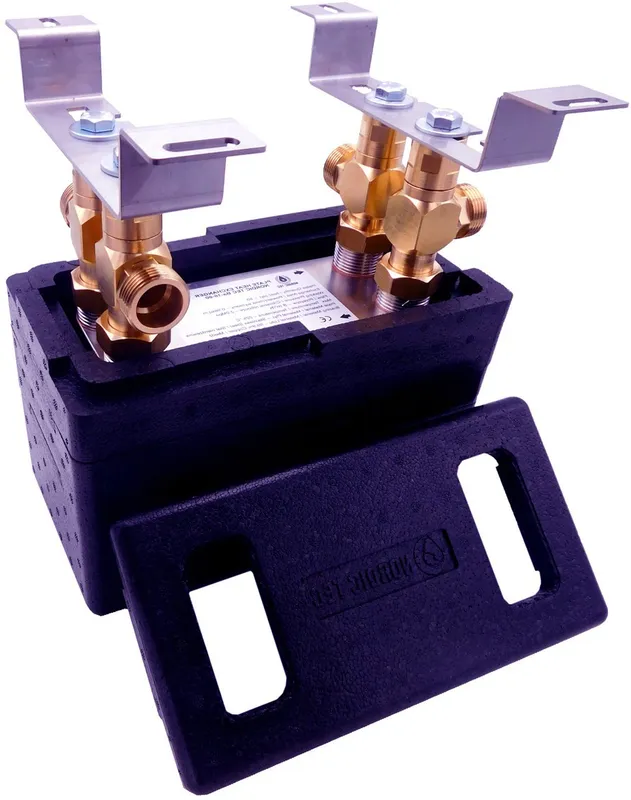

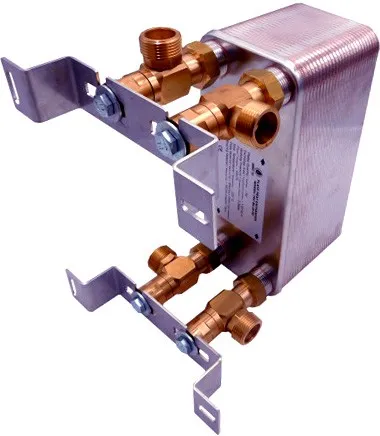

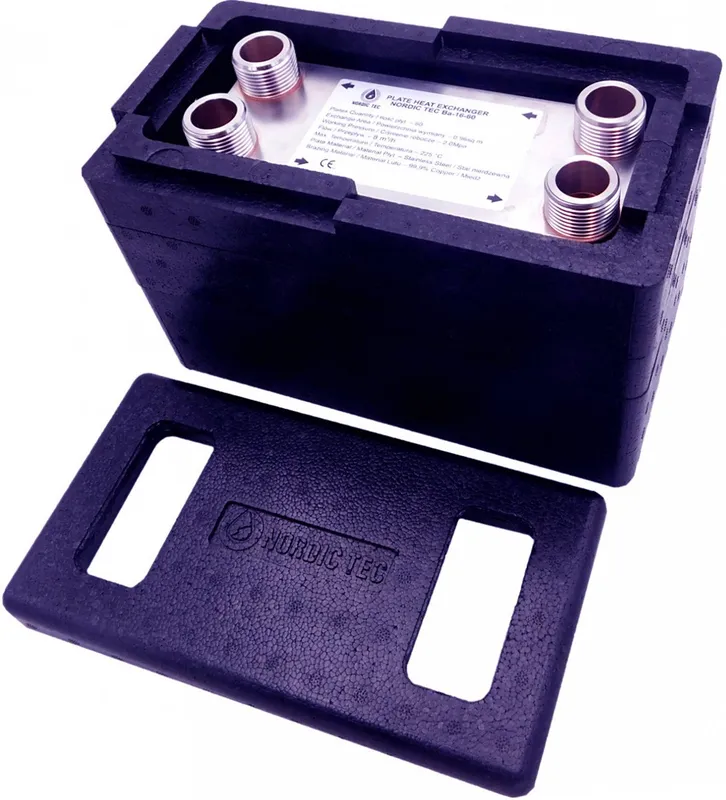

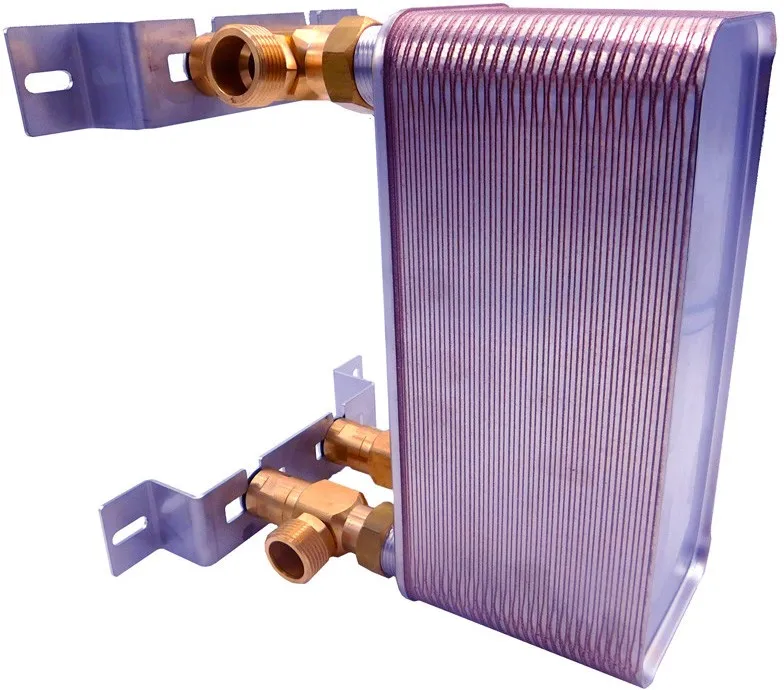

Wymiennik zbudowano z 70 płyt ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Konstrukcję uzupełniają króćce przyłączeniowe 4 x 1", przystosowane do pracy przy ciśnieniu roboczym do 20 bar i ciśnieniu testowym 40 bar.

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-70

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych stron wymiennika, aby zachować separację mediów.
• W instalacji warto przewidzieć filtrację, zawory odcinające oraz odpowietrzenie.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 8 m3/h.
• Przyłącza 1" należy dopasować do średnic i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a obiegiem CO, między źródłem ciepła a CWU oraz przy rozdzieleniu układu otwartego od zamkniętego. Sprawdzi się też w obiegach ogrzewania podłogowego i w wybranych instalacjach chłodniczych.

Jak dobrać wymiennik Ba-16-70 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na wymaganej mocy w zakresie 35 do 75 kW.
• Trzeba uwzględnić przepływ do 8 m3/h oraz różnicę temperatur między obiegami.
• Znaczenie mają także przyłącza 1", liczba płyt 70 i wymagana separacja układów.
• Należy sprawdzić zgodność z ciśnieniem roboczym do 20 bar i temperaturą do +230°C.

Kiedy wybrać większy model?

Większy wariant warto rozważyć wtedy, gdy instalacja wymaga większej powierzchni wymiany, wyższego przepływu lub większego zapasu mocy. Jeśli chcesz potwierdzić dobór do konkretnego układu, skorzystaj z doradztwa technicznego Aquaventis.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, zasadę działania i dobór tego modelu do instalacji grzewczej lub chłodniczej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować części instalacji i jednocześnie zachować skuteczną wymianę energii. Takie rozwiązanie stosuje się m.in. w CO, CWU, pompach ciepła i podłogówce.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, ale same media nie mają ze sobą kontaktu. W tym modelu pakiet tworzy 70 płyt lutowanych miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów. Dotyczy to modernizacji systemu, współpracy z pompą ciepła, przygotowania CWU oraz rozdzielenia układu otwartego i zamkniętego. To także praktyczne rozwiązanie przy różnych parametrach pracy po obu stronach układu.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła i parametrach pracy instalacji. W tym przypadku zakres mocy wynosi 35 do 75 kW, a maksymalny przepływ 8 m3/h. Trzeba też uwzględnić różnicę temperatur, średnicę przyłączy 1" i wymagane ciśnienie pracy.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła i ogrzewaniem podłogowym, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Kluczowe są wymagana moc, przepływ, temperatura oraz zgodność przyłączy 1". Przed zakupem warto potwierdzić dobór dla konkretnego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
