Wymiennik ciepła Ba-32-40 1" 40-85kW

Ba-32-40 — najważniejsze informacje

Ba-32-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji wodnych o mocy 40 do 85 kW. Model z przyłączami 1" i pakietem 40 płyt sprawdza się tam, gdzie trzeba skutecznie odseparować układy i zachować wysoką sprawność wymiany ciepła.

• Moc grzewcza: 40 do 85 kW
• Liczba płyt: 40
• Przyłącza: 1" / DN 25
• Zastosowanie: instalacje CO, CWU, pompy ciepła, ogrzewanie podłogowe, separacja układów

To urządzenie dla instalacji wodnych, w których liczy się bezpieczne rozdzielenie obiegów oraz efektywne przekazywanie ciepła przy przepływie do 12 m3/h i ciśnieniu roboczym do 30 bar.

Specyfikacja techniczna wymiennika Ba-32-40

Model	Ba-32-40
Moc grzewcza	40 do 85 kW
Liczba płyt	40
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	1,280 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C

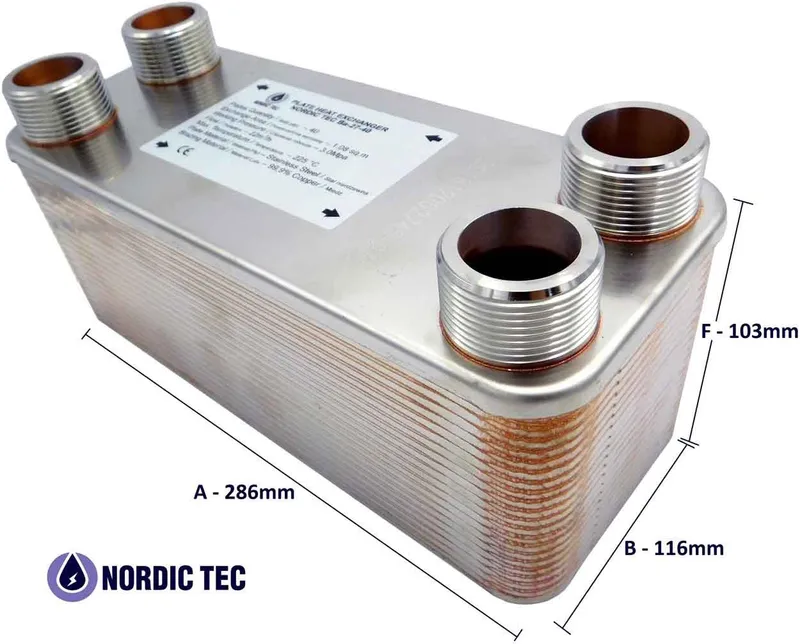

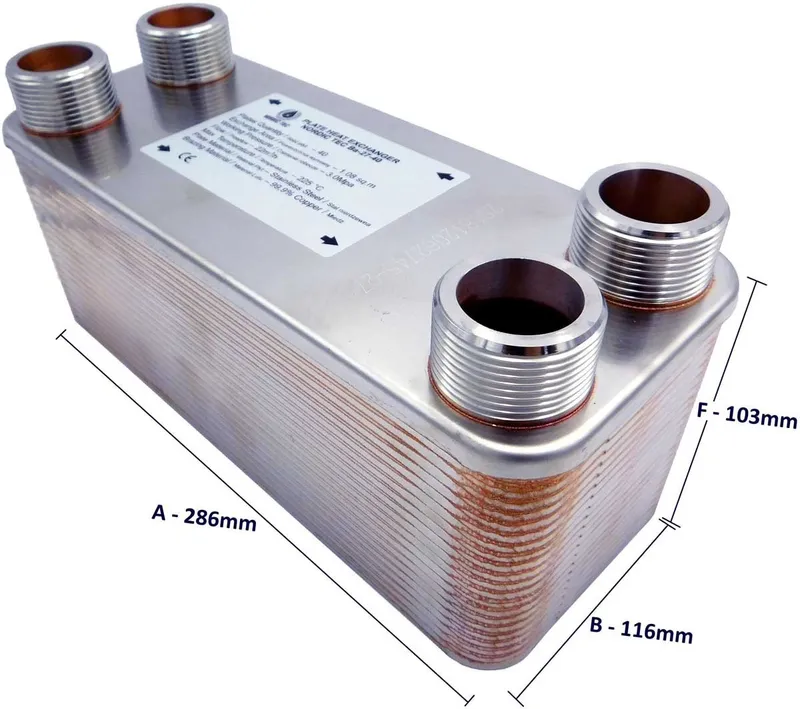

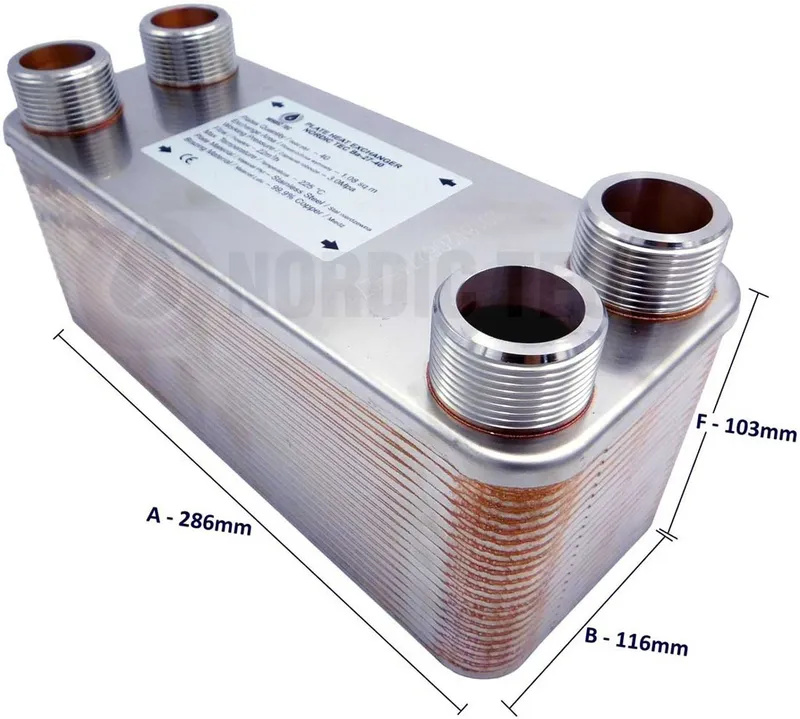

Wymiary	286 x 116 x 104 mm
Rozstaw przyłączy	243 mm / 72 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	woda-woda (ciecz-ciecz)

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-40?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego ułatwia łączenie różnych części instalacji o odmiennych parametrach pracy. Ten płytowy wymiennik ciepła sprawdzi się w systemach CO i CWU, przy współpracy z pompą ciepła, w ogrzewaniu podłogowym oraz przy rozdzieleniu układu otwartego od zamkniętego.

Korzyści w praktyce

Najważniejszą korzyścią jest separacja hydrauliczna przy zachowaniu wysokiej skuteczności wymiany ciepła. To rozwiązanie pomaga stabilnie połączyć źródło ciepła z odbiornikami i ograniczyć ryzyko przenikania zanieczyszczeń między obiegami.

Typowe zastosowania

Model można stosować w instalacjach grzewczych i wodnych opartych na medium ciecz-ciecz, także tam, gdzie wymagane są przyłącza 1" i większa powierzchnia wymiany 1,280 m².

Model Ba-32-40 oferuje parametry odpowiednie do średnich i większych układów wodnych. Kluczowe dane użytkowe to moc 40 do 85 kW, przyłącza 1", przepływ do 12 m3/h, ciśnienie robocze do 30 bar oraz temperatura pracy do +230°C.

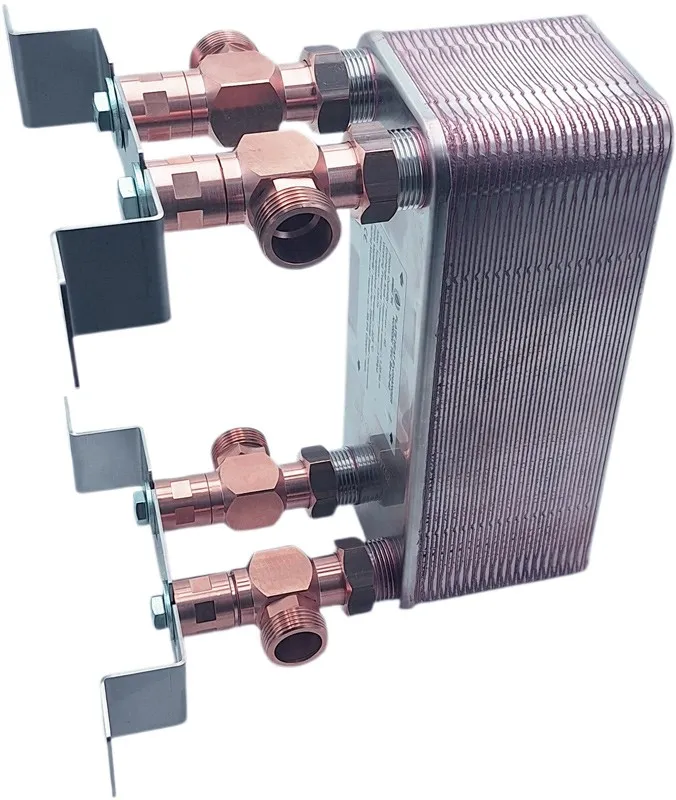

Zasada działania i budowa wymiennika Ba-32-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taka konstrukcja pozwala skutecznie przenosić ciepło przy zachowaniu separacji medium po obu stronach wymiennika.

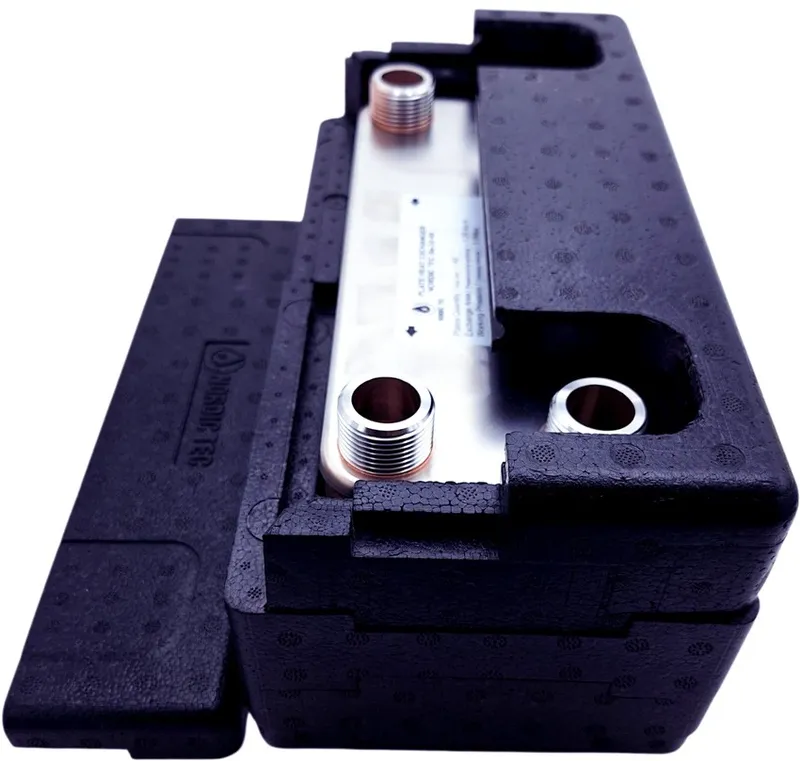

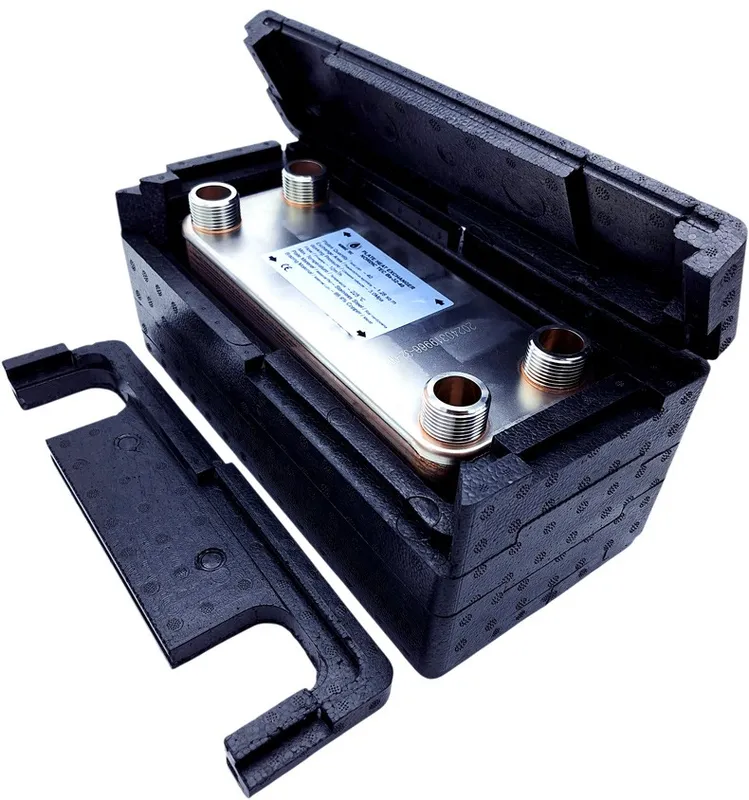

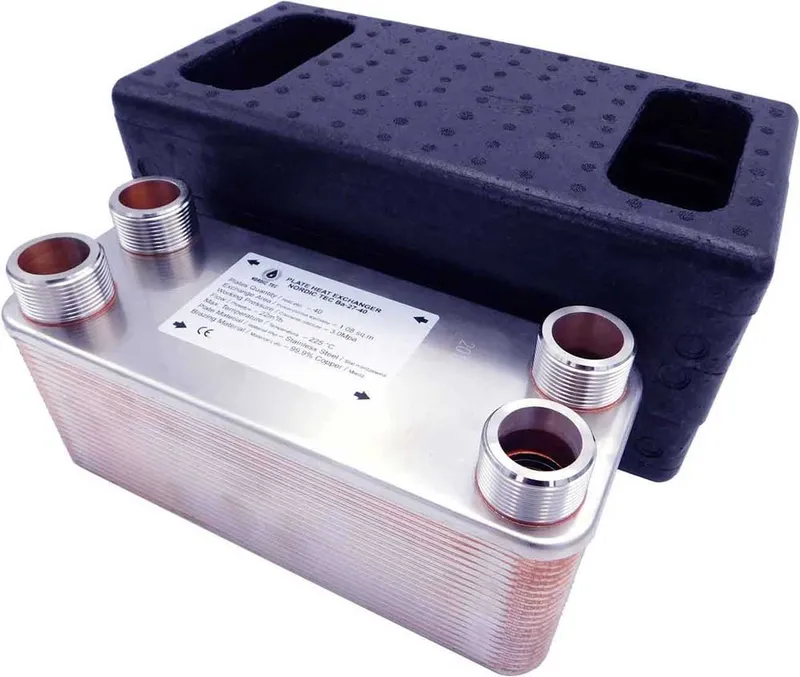

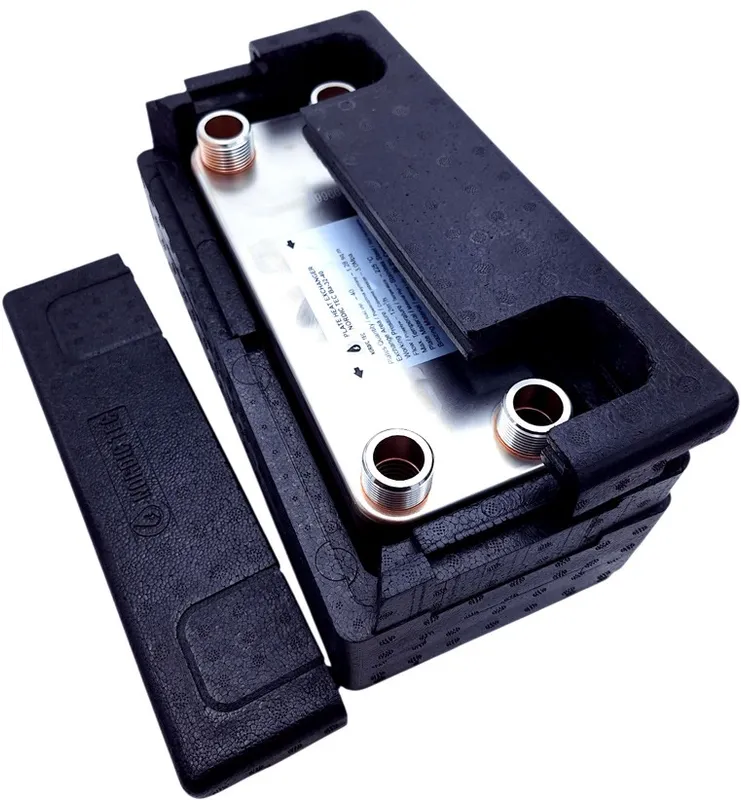

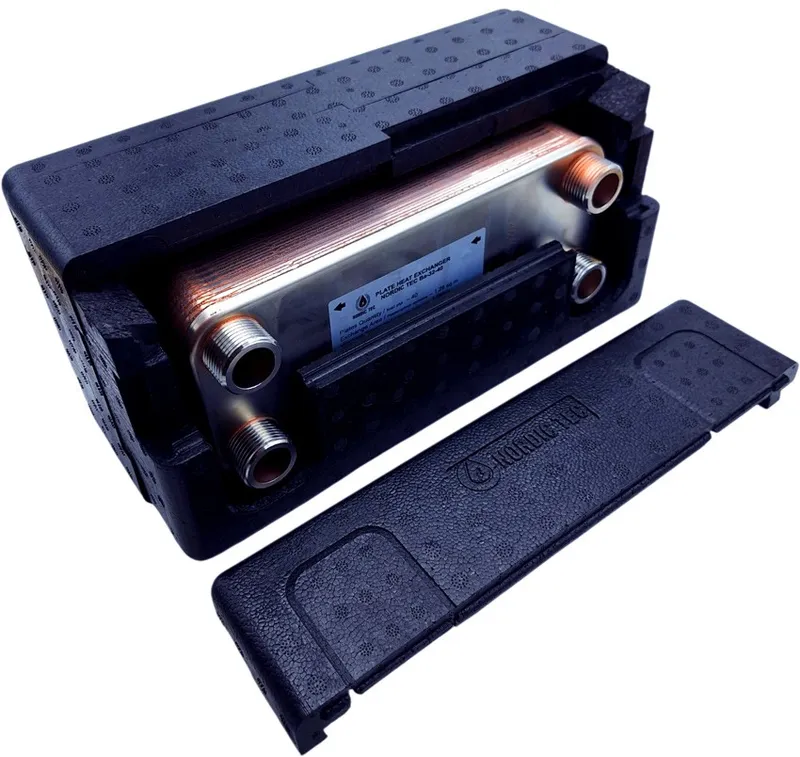

Z czego składa się urządzenie?

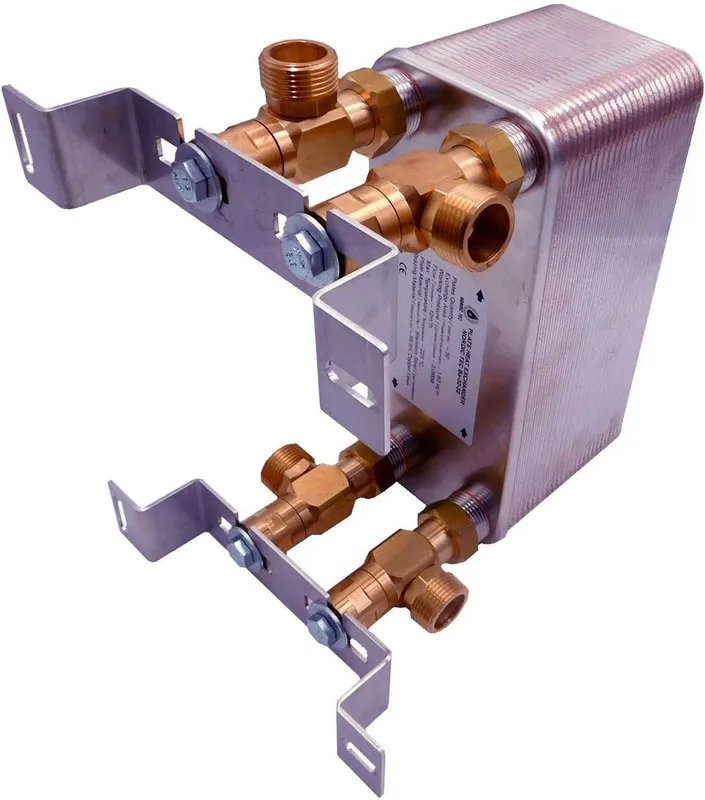

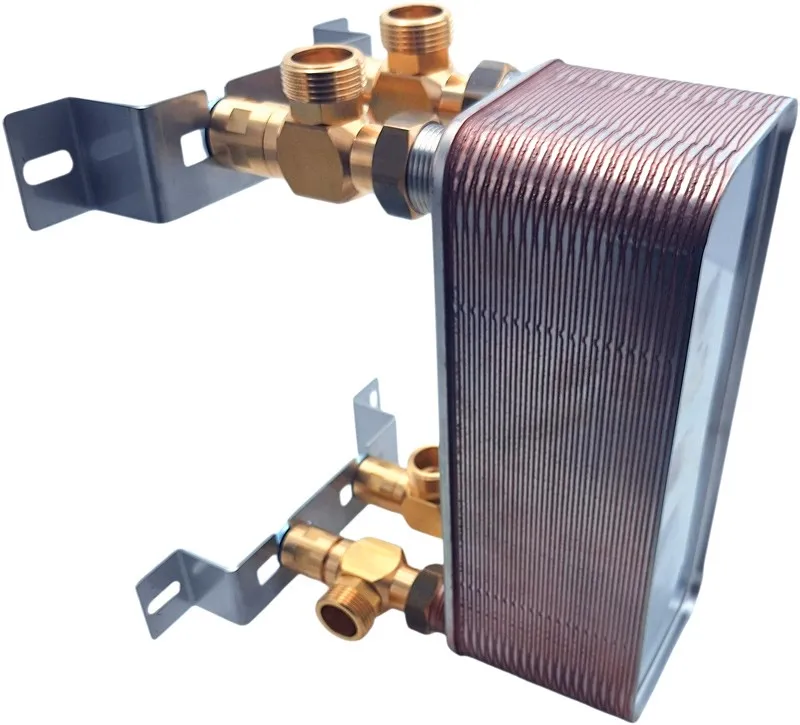

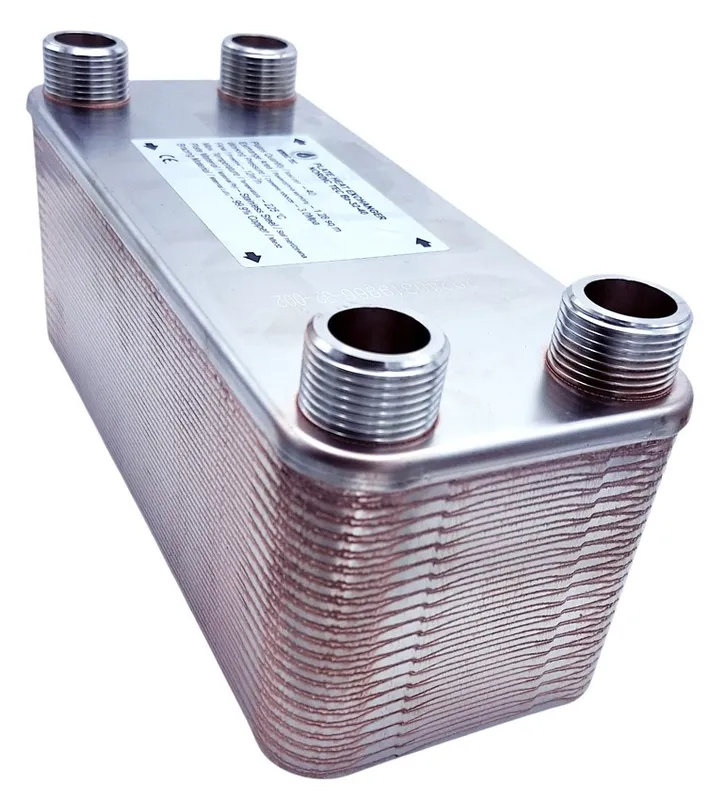

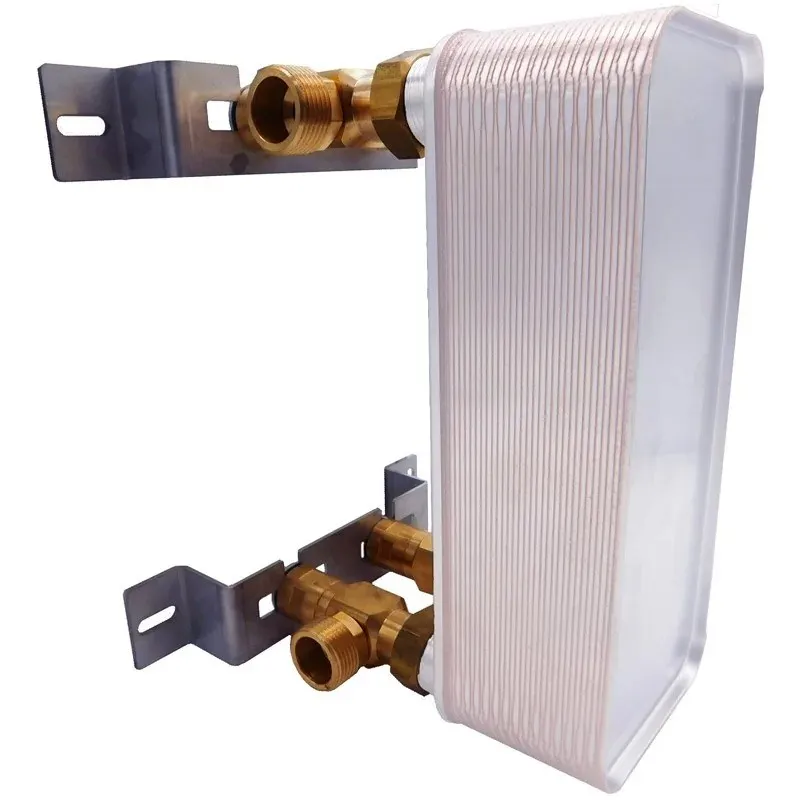

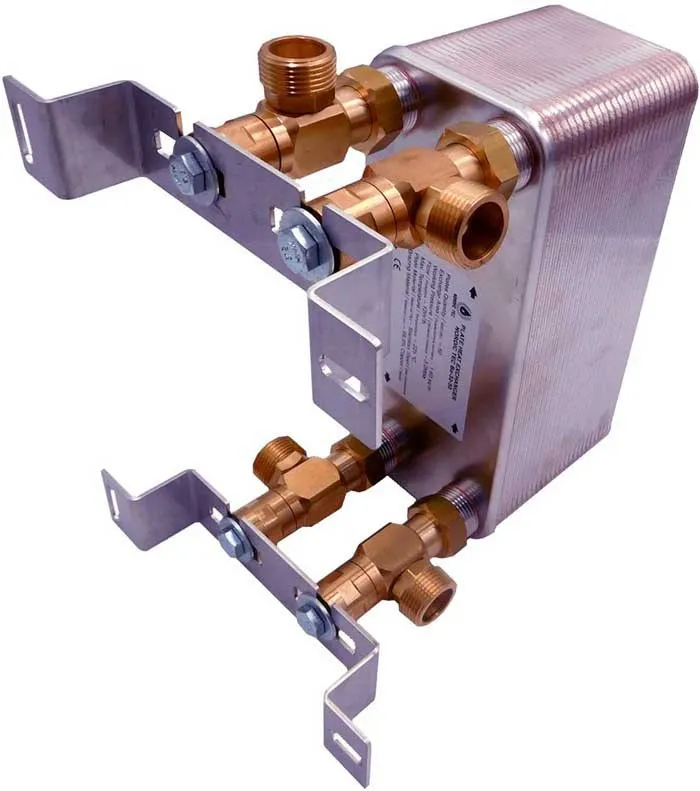

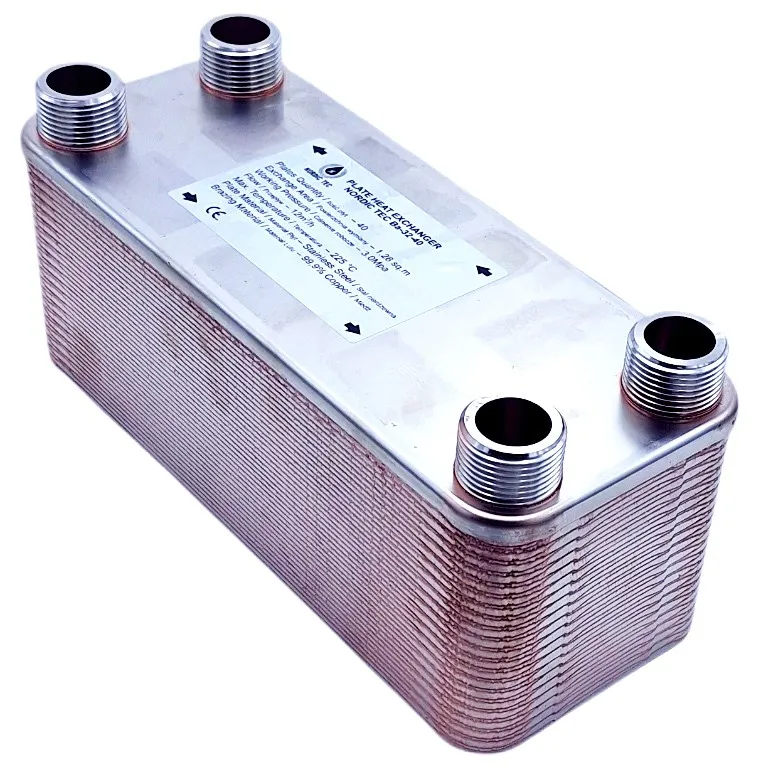

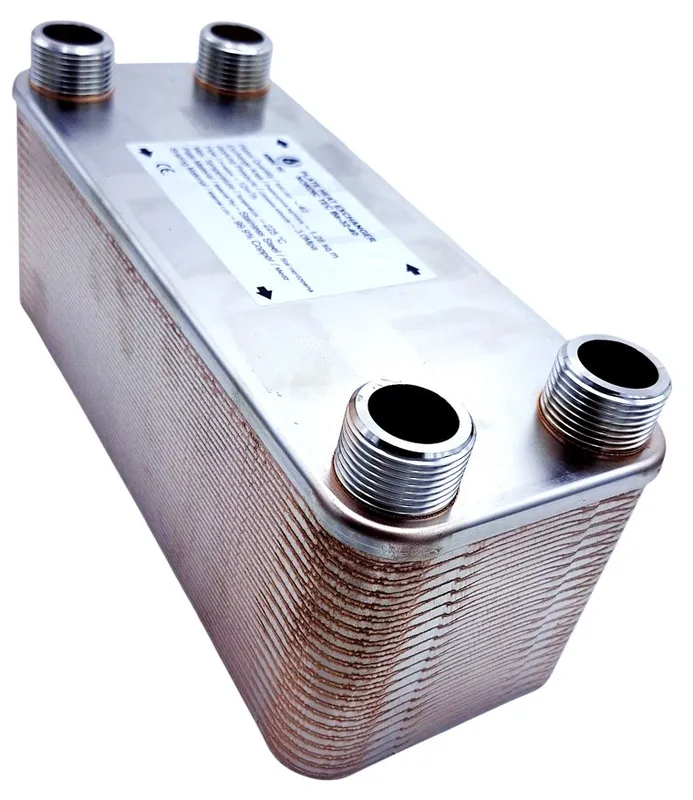

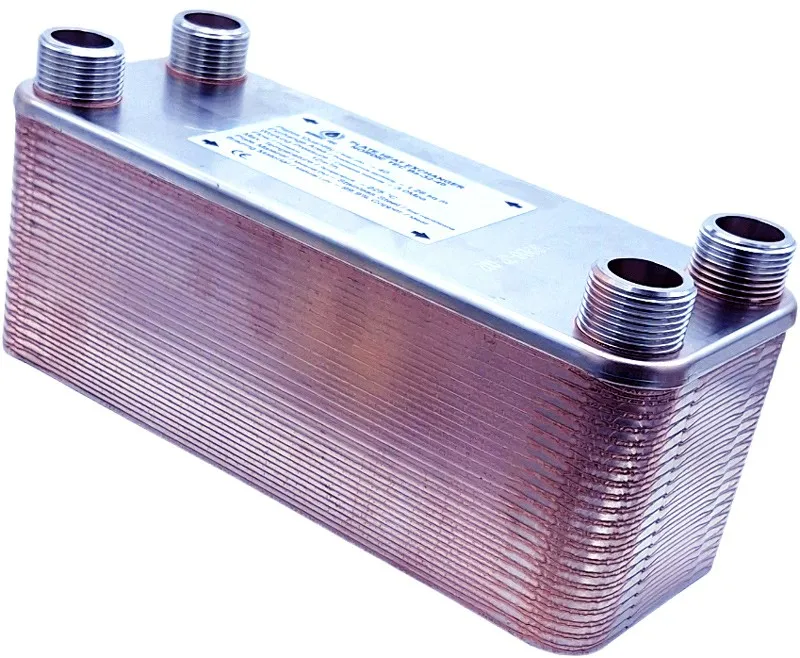

Model zbudowano z 40 płyt ze stali nierdzewnej 316L, lutowanych miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 1", dzięki którym urządzenie można włączyć do instalacji wodnej typu woda-woda.

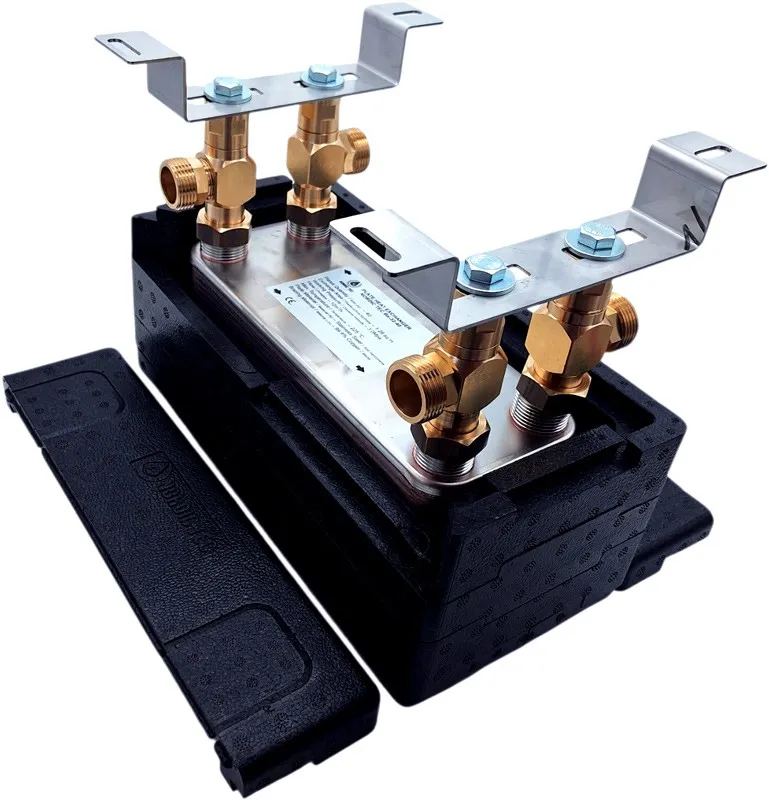

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-40

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zachowując właściwy kierunek przepływu.
• Przewiduj filtrację przed urządzeniem, aby ograniczyć zanieczyszczenia w kanałach płytowych.
• Stosuj zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz obsługę instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów układu.

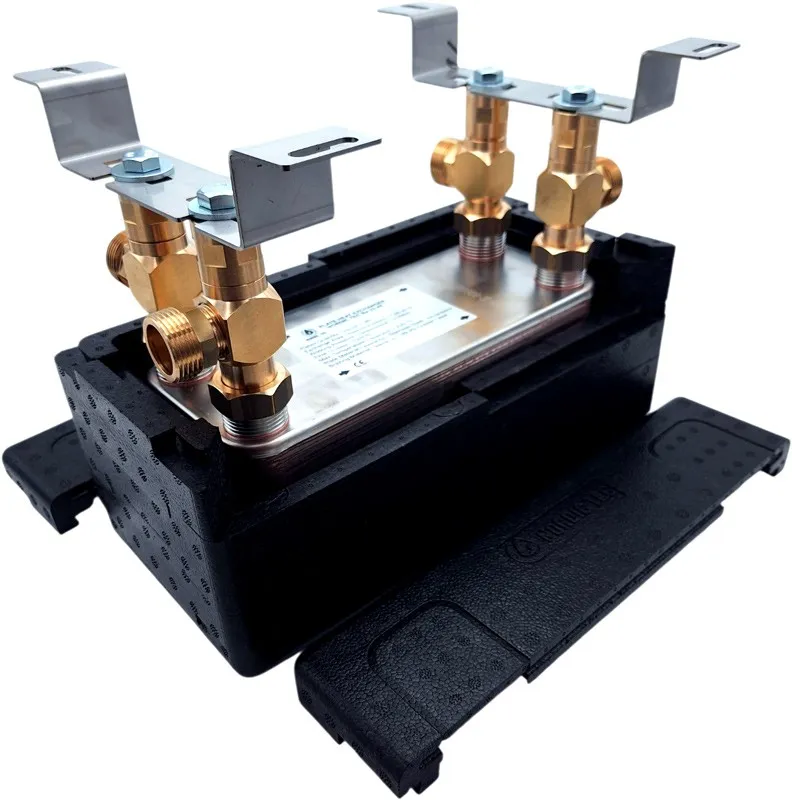

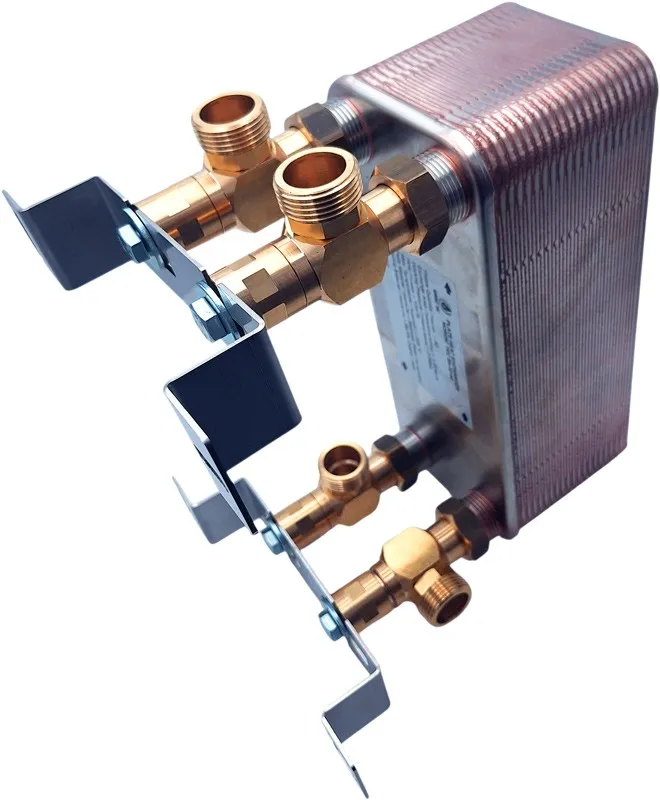

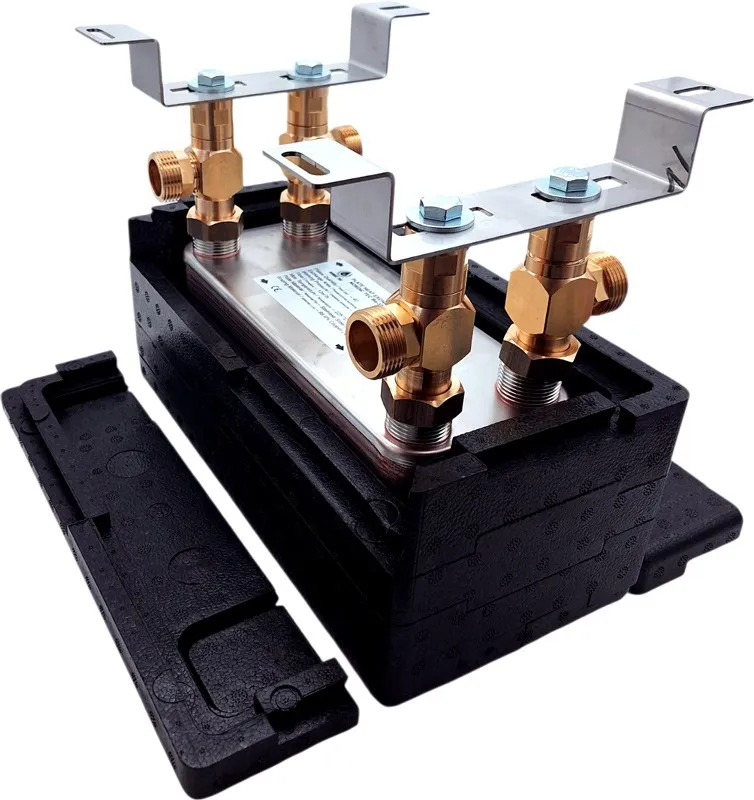

Przykłady konfiguracji CO i CWU

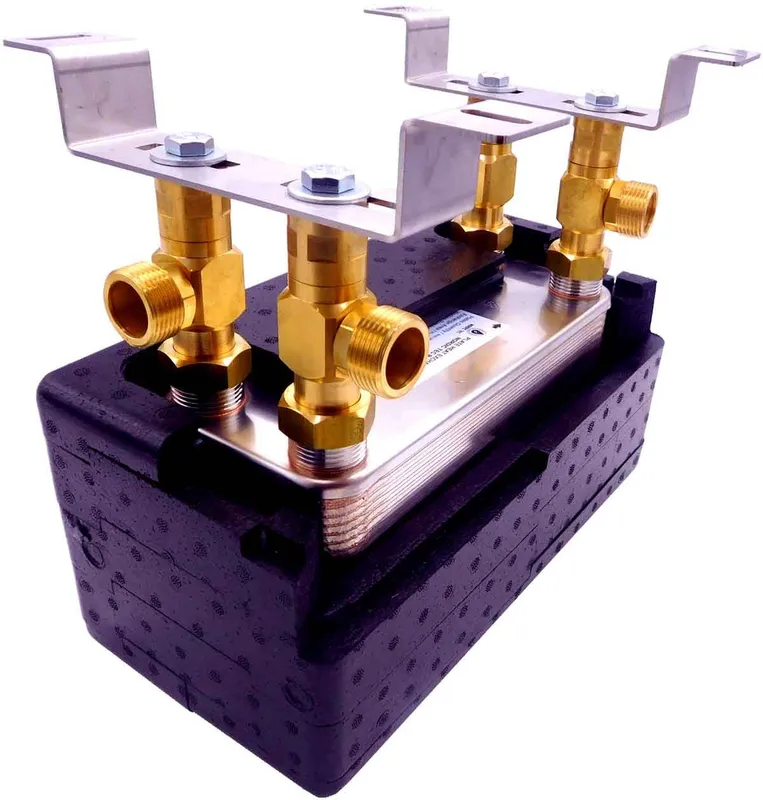

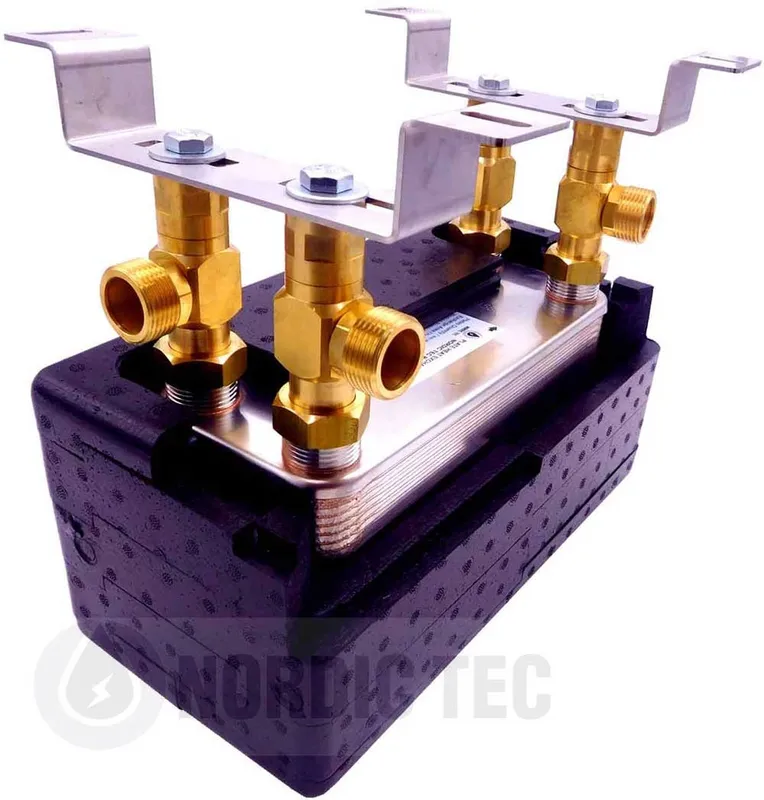

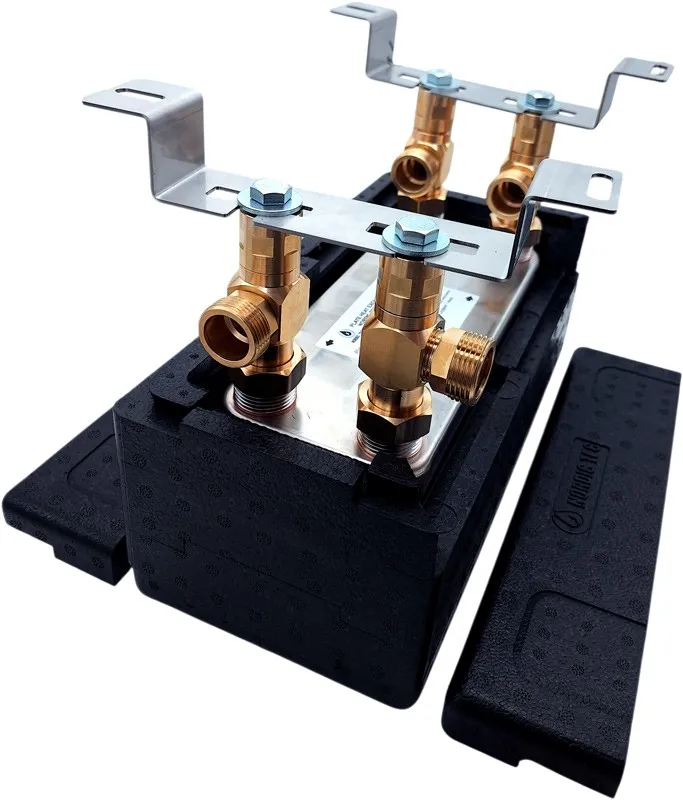

Typowe układy obejmują połączenie pompa ciepła ↔ CO, kocioł ↔ CWU albo rozdzielenie układu otwartego od zamkniętego. Przy doborze warto uwzględnić także akcesoria montażowe i armaturę odcinającą.

Jak dobrać wymiennik Ba-32-40 do instalacji?

Kluczowe parametry doboru

• Moc źródła i odbioru ciepła: 40 do 85 kW
• Wymagany przepływ: do 12 m3/h
• Średnica przyłączy: 1" / DN 25
• Rodzaj medium: układ woda-woda
• Wymagana separacja hydrauliczna obiegów

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje z mniejszą różnicą temperatur, wymaga wyższego przepływu albo używa medium o słabszym przekazywaniu ciepła niż woda. To samo dotyczy układów, w których potrzebny jest dodatkowy zapas powierzchni wymiany.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, działania, doboru oraz współpracy z popularnymi instalacjami grzewczymi. Poniżej znajdziesz krótkie wyjaśnienia pomocne przed zakupem.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układ otwarty od zamkniętego lub połączyć różne części instalacji CO i CWU. To praktyczne rozwiązanie wszędzie tam, gdzie obiegi mają pracować niezależnie hydraulicznie.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa strumienie medium. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. W tym modelu płyty są wykonane ze stali 316L i lutowane miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów. Dotyczy to modernizacji systemów, współpracy źródeł ciepła z CO lub CWU oraz układów z ogrzewaniem podłogowym. To także dobry wybór, gdy poszczególne części instalacji pracują w różnych warunkach.

Jak dobrać moc wymiennika ciepła?

Dobór zaczyna się od mocy źródła i wymaganej wydajności cieplnej instalacji. Trzeba uwzględnić zakres 40 do 85 kW, przepływ do 12 m3/h, średnicę przyłączy 1" oraz różnicę temperatur po obu stronach. Jeśli warunki pracy są trudniejsze, zwykle wybiera się model z większą powierzchnią wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Kluczowe jest dopasowanie mocy, przepływu, temperatur pracy i przyłączy do konkretnego układu. Jeśli parametry systemu mieszczą się w możliwościach modelu, wymiennik może skutecznie pełnić funkcję separatora obiegów.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
