Wymiennik ciepła Ba-27-90 5/4" 90-200kW

Ba-27-90 — najważniejsze informacje

Ba-27-90 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 90 do 200 kW, z przyłączami 5/4" i konstrukcją 90 płyt sprawdza się w instalacjach CO, układach z pompą ciepła oraz zastosowaniach chłodniczych, gdy potrzebna jest skuteczna separacja obiegów.

• Moc grzewcza: 90 do 200 kW
• Liczba płyt: 90
• Przyłącza: 5/4"
• Zastosowanie: CO, pompa ciepła, układy grzewcze i chłodnicze

To urządzenie dla instalacji, w których trzeba skutecznie przekazać ciepło między dwoma mediami i jednocześnie odseparować obiegi. Przy powierzchni wymiany 2,430 m², przepływie do 12 m3/h i ciśnieniu roboczym do 30 bar model dobrze wpisuje się w średnie i większe układy techniczne.

Specyfikacja techniczna wymiennika Ba-27-90

Model	Ba-27-90
Moc grzewcza	90 do 200 kW
Liczba płyt	90
Przyłącza	4x 5/4"
Powierzchnia wymiany ciepła	2,430 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Długość	286 mm
Szerokość	116 mm
Grubość	230 mm
Rozstaw przyłączy C	234 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-90?

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, dlatego pozwala bezpiecznie rozdzielić układ otwarty od zamkniętego albo połączyć obieg źródła ciepła z instalacją odbiorczą. Ten płytowy wymiennik ciepła znajduje zastosowanie w instalacjach CO, przy współpracy z pompą ciepła w układzie woda-glikol, a także w systemach chłodniczych.

Korzyści w praktyce

Najważniejszą korzyścią jest separacja obiegów przy zachowaniu wysokiej sprawności przekazywania energii. To ułatwia modernizację instalacji i dopasowanie różnych parametrów pracy po obu stronach wymiennika.

Typowe zastosowania

Model sprawdzi się przy kotłach do około 90 kW, w układach z pompą ciepła oraz przy współpracy z nagrzewnicami glikolowymi i w chłodnictwie przemysłowym.

Zasada działania i budowa wymiennika Ba-27-90

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu cieczy między sobą. Taki układ pozwala efektywnie ogrzewać lub chłodzić jeden obieg kosztem drugiego, przy zachowaniu separacji hydraulicznej.

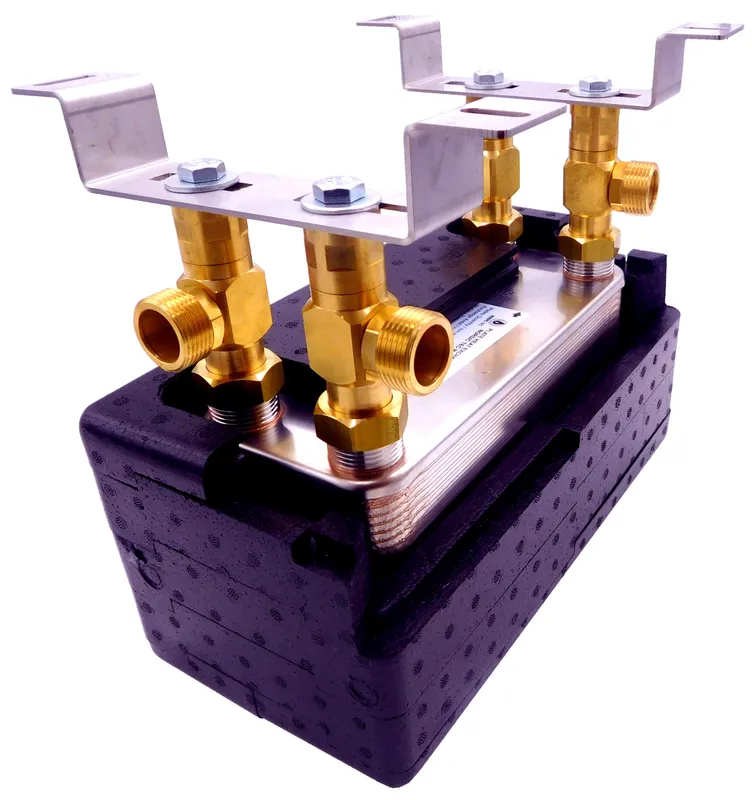

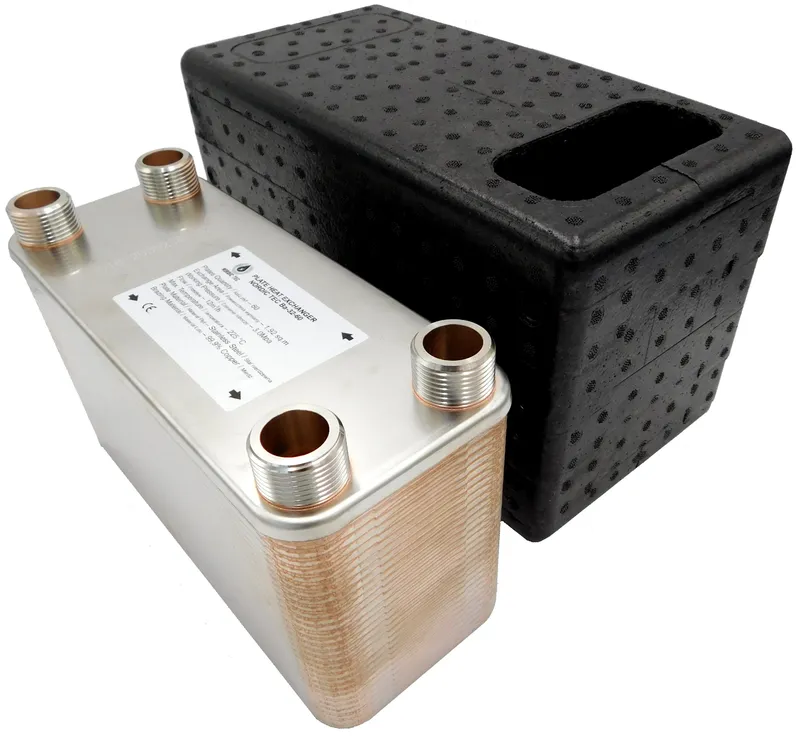

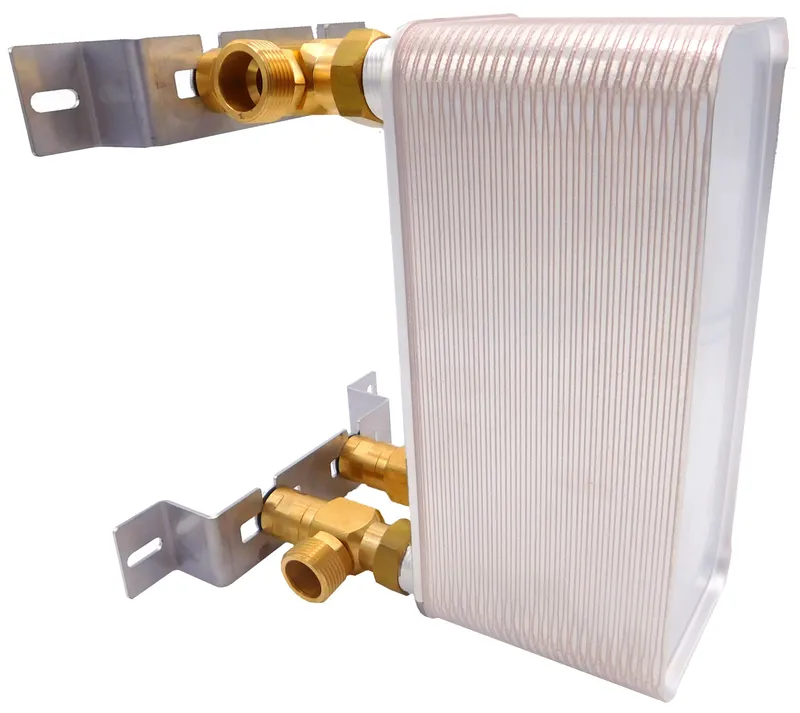

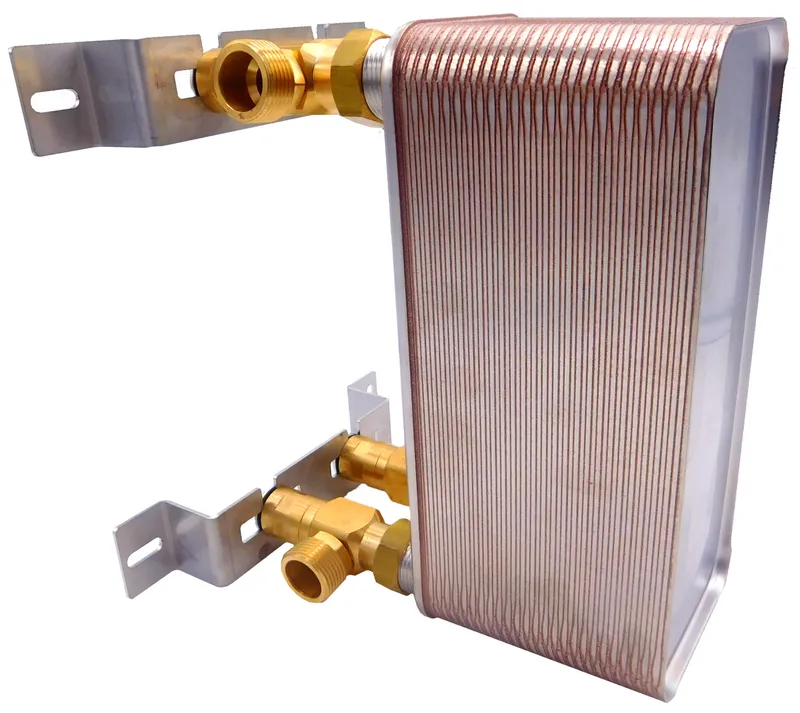

Z czego składa się urządzenie?

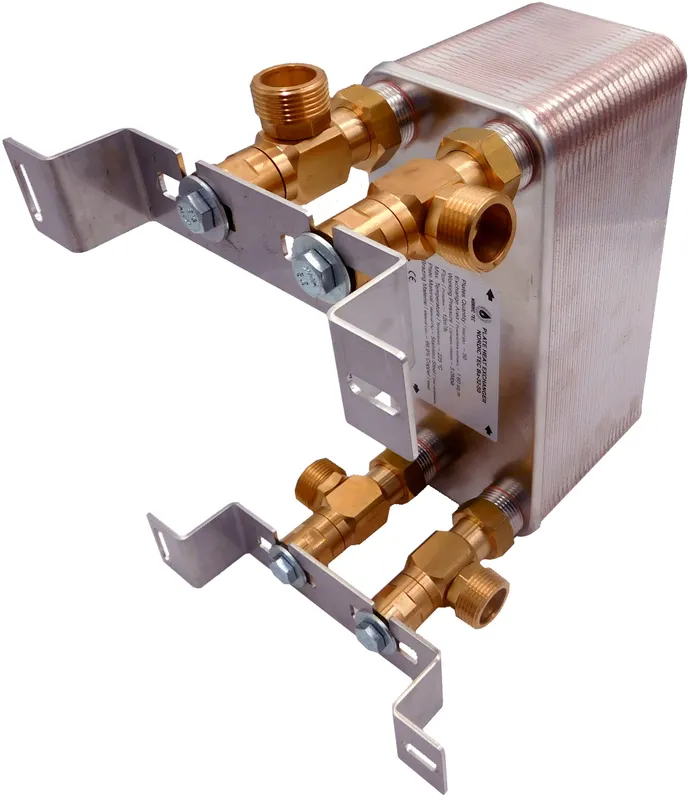

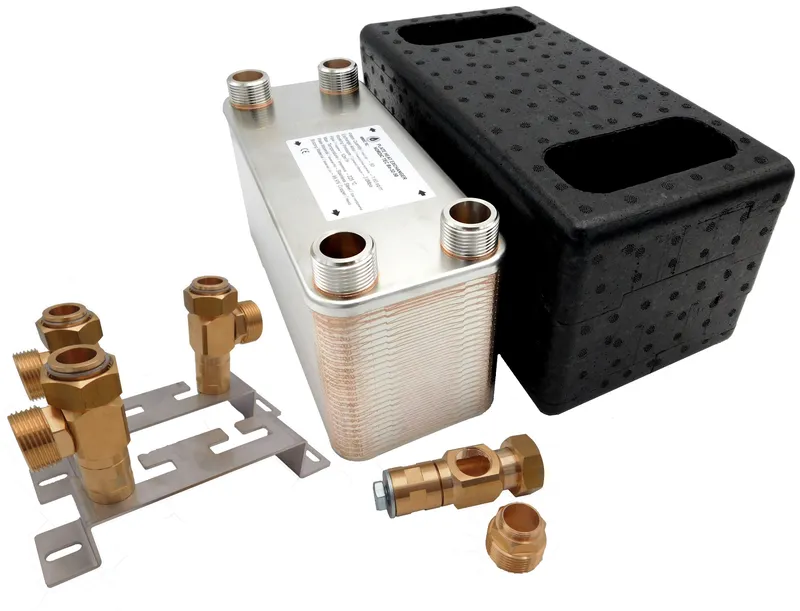

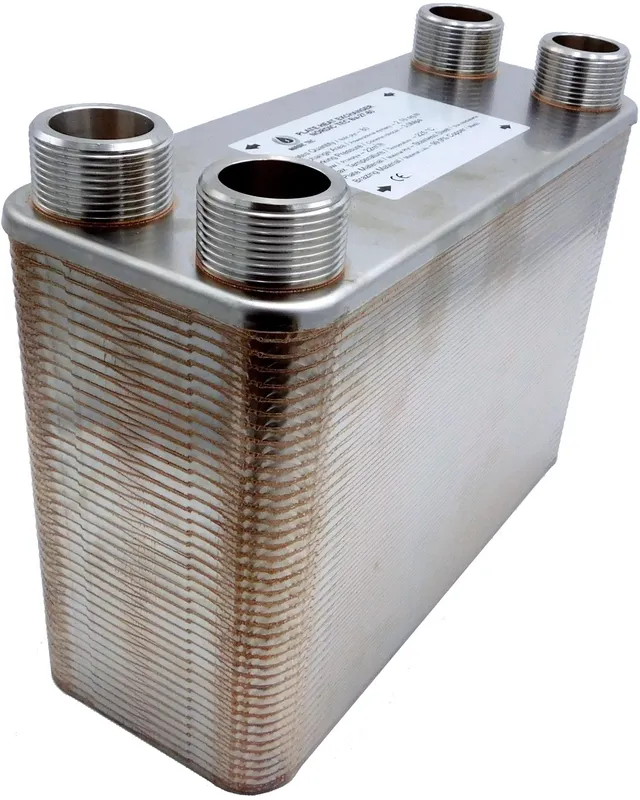

Konstrukcja obejmuje 90 płyt ze stali nierdzewnej 316L, połączonych metodą lutowania miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 5/4", które umożliwiają wpięcie wymiennika w obieg zasilania i powrotu po obu stronach instalacji.

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-90

Wytyczne montażowe

• Podłącz dwa niezależne obiegi po przeciwnych stronach wymiennika: źródło ciepła i instalację odbiorczą.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.
• W instalacji należy uwzględnić odpowietrzenie oraz zawory odcinające, które ułatwiają pracę i ewentualny serwis.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu do 12 m3/h i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i obieg CO po drugiej, albo rozdzielenie źródła ciepła od instalacji grzewczej. Model nadaje się też do układów glikolowych i chłodniczych.

Jak dobrać wymiennik Ba-27-90 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 90 do 200 kW.
• Trzeba uwzględnić maksymalny przepływ 12 m3/h oraz średnicę przyłączy 5/4".
• Istotne są też różnica temperatur, rodzaj medium i wymagana separacja obiegów.
• W instalacjach pracujących przy wyższych obciążeniach znaczenie ma również dopuszczalne ciśnienie robocze do 30 bar i temperatura do +230°C.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga większego przepływu, wyższej mocy lub mniejszych strat temperatury po stronie odbiorczej. Jeśli chcesz potwierdzić dobór do konkretnego układu, warto skonsultować parametry pracy całej instalacji.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją CO. To rozwiązanie stosowane także w układach glikolowych i chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same ciecze nie mieszają się ze sobą. Taka konstrukcja zapewnia wysoką sprawność wymiany i separację hydrauliczną.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić obiegi o różnych parametrach pracy. Dotyczy to modernizacji CO, współpracy z pompą ciepła, układów woda-glikol oraz instalacji chłodniczych. Przydaje się też tam, gdzie ważne jest bezpieczeństwo i stabilność pracy układu.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła i parametrach przepływu. W tym modelu zakres mocy wynosi 90 do 200 kW, a maksymalny przepływ 12 m3/h. Trzeba też uwzględnić różnicę temperatur, medium robocze i średnicę przyłączy 5/4".

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w możliwościach wymiennika. Kluczowe są moc, przepływ, temperatura pracy oraz sposób rozdzielenia obiegów. W praktyce model jest wskazywany do układu pompa ciepła woda-glikol i innych systemów grzewczych.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
