Wymiennik ciepła Ba-32-90 1" 90-200kW

Ba-32-90 — najważniejsze informacje

Ba-32-90 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji grzewczych o mocy 90 do 200 kW. Model z 90 płytami i przyłączami 1 cal sprawdza się przy separacji układów w CO oraz we współpracy z pompą ciepła, gdy liczy się wysoka sprawność i stabilna praca.

• Moc grzewcza: 90 do 200 kW
• Liczba płyt: 90
• Przyłącza: 4 x 1 cal
• Zastosowanie: kotły grzewcze, pompy ciepła monoblok, separacja obiegów CO

To wymiennik do rozdzielenia dwóch obiegów cieczy i skutecznego transferu ciepła tam, gdzie trzeba oddzielić instalacje pracujące w różnych warunkach hydraulicznych lub z różnymi mediami.

Specyfikacja techniczna wymiennika Ba-32-90

Model	Ba-32-90
Moc grzewcza	90 do 200 kW
Liczba płyt	90
Przyłącza	4 x 1 cal
Powierzchnia wymiany ciepła	2,880 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C

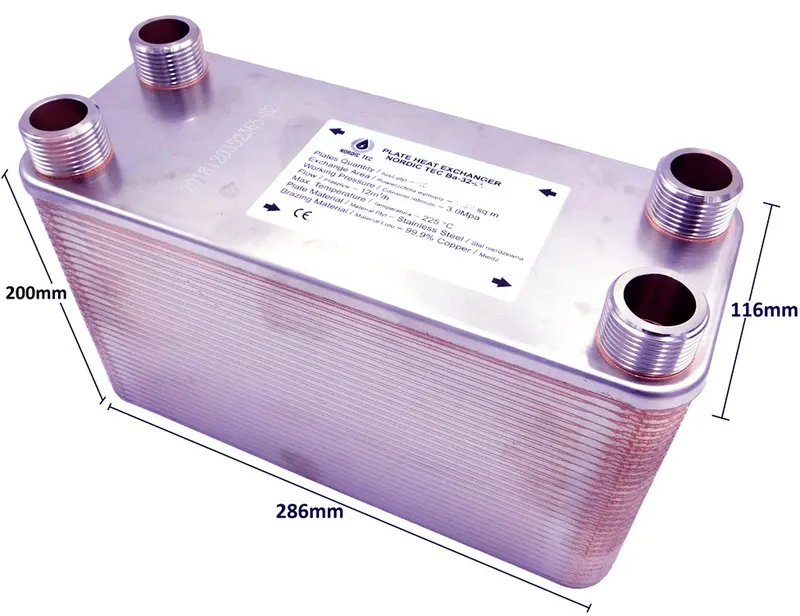

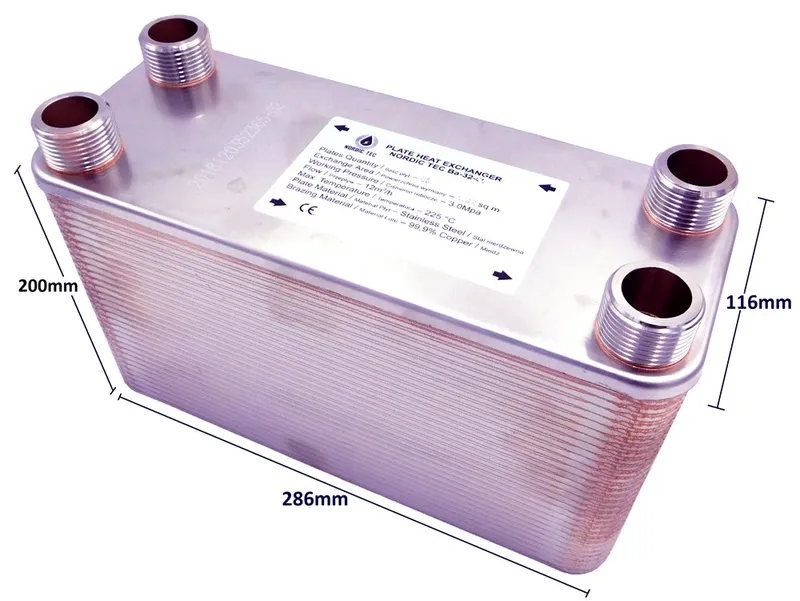

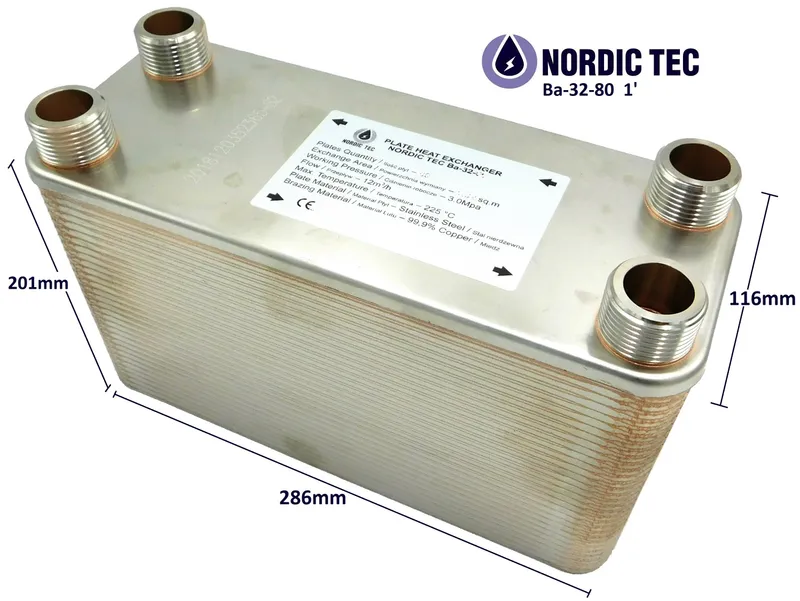

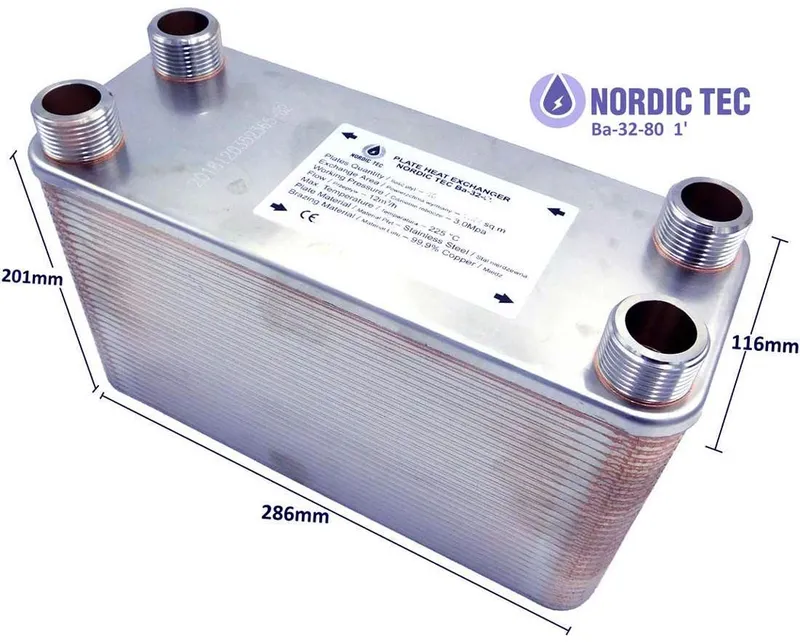

Wymiary	286 x 116 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-90?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie trzeba odseparować układ źródła ciepła od instalacji odbiorczej. Ten płytowy wymiennik ciepła można stosować w instalacjach CO, przy pompach ciepła monoblok oraz w układach wymagających rozdzielenia obiegu glikolowego od wodnego.

Korzyści w praktyce

Separacja obiegów ułatwia stabilizację pracy instalacji, równoważenie ciśnień i ochronę poszczególnych części systemu przed bezpośrednim kontaktem medium.

Typowe zastosowania

Model jest przewidziany do dużych kotłów grzewczych, instalacji centralnego ogrzewania oraz współpracy z pompami ciepła jako element oddzielający obieg źródła od instalacji CO.

Model Ba-32-90 ma 90 płyt, przyłącza 4 x 1 cal, maksymalny przepływ 12 m3/h, maksymalne ciśnienie robocze 30 bar i temperaturę pracy do +230°C. Korpus roboczy wykonano ze stali nierdzewnej 316L, a połączenie płyt zrealizowano przez lutowanie miedzią 99,9% Cu.

Zasada działania i budowa wymiennika Ba-32-90

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taka konstrukcja pozwala skutecznie przekazywać ciepło przy zachowaniu hydraulicznej separacji układów.

Z czego składa się urządzenie?

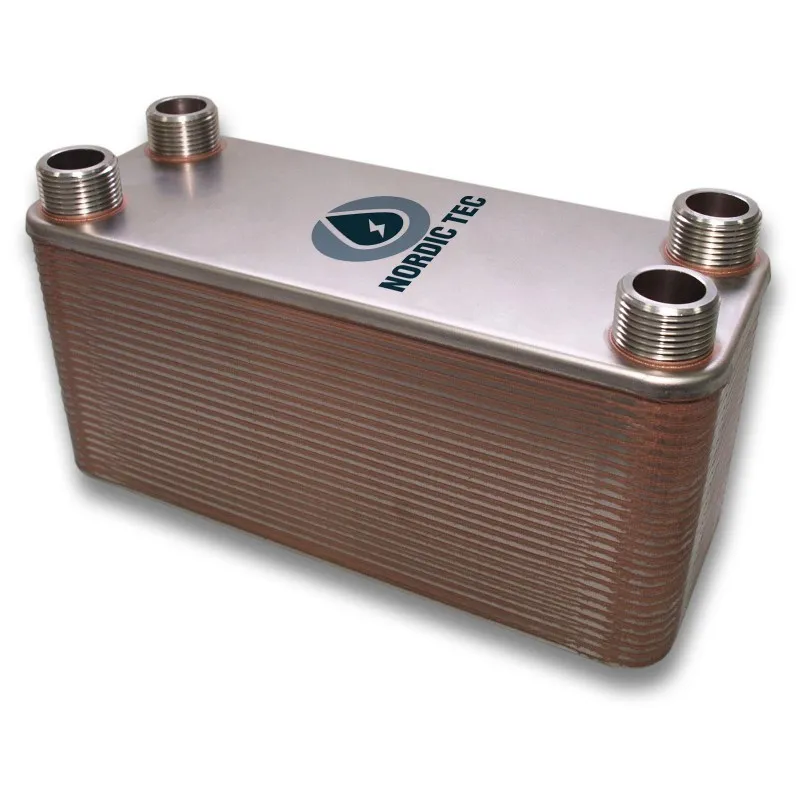

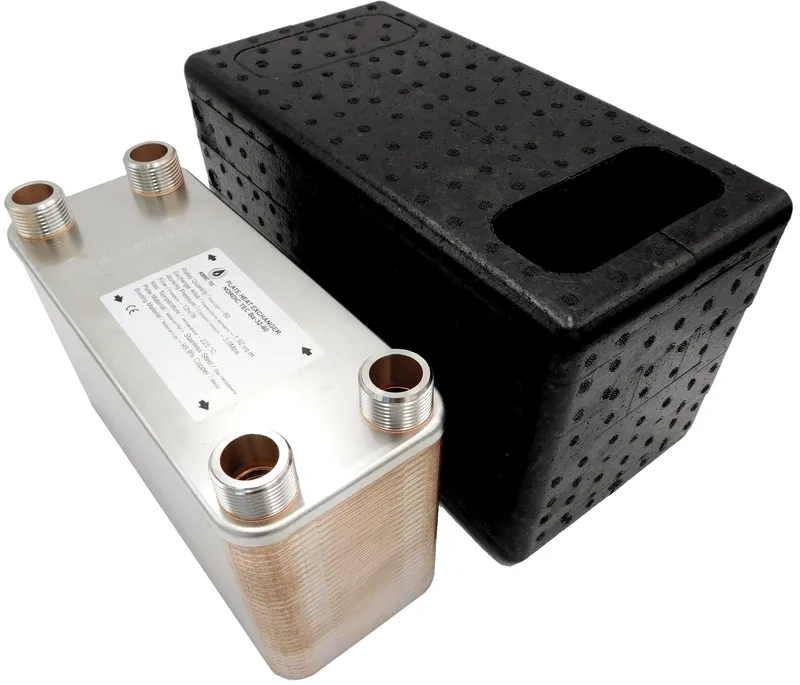

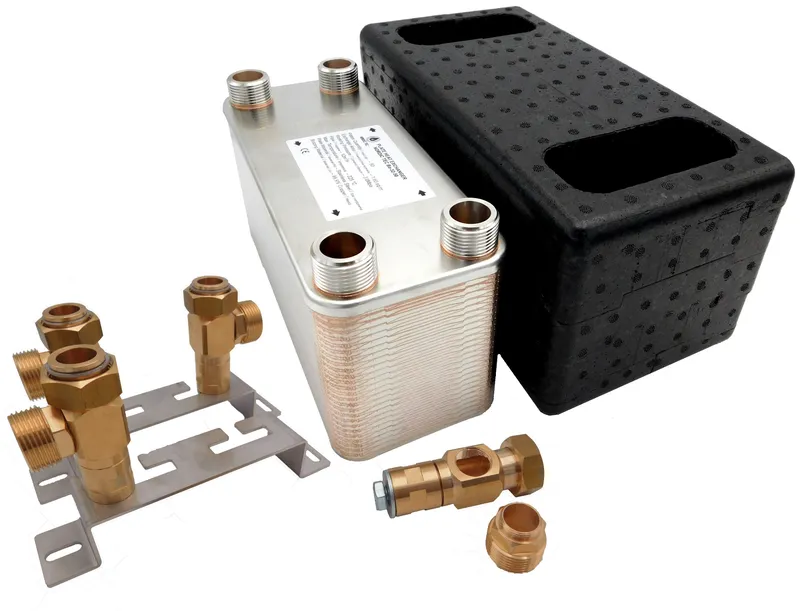

Wymiennik zbudowano z 90 płyt ze stali nierdzewnej 316L, łączonych metodą lutowania twardego w piecu próżniowym przy użyciu miedzi. Całość uzupełniają króćce przyłączeniowe 4 x 1 cal do podłączenia dwóch niezależnych obiegów cieczy.

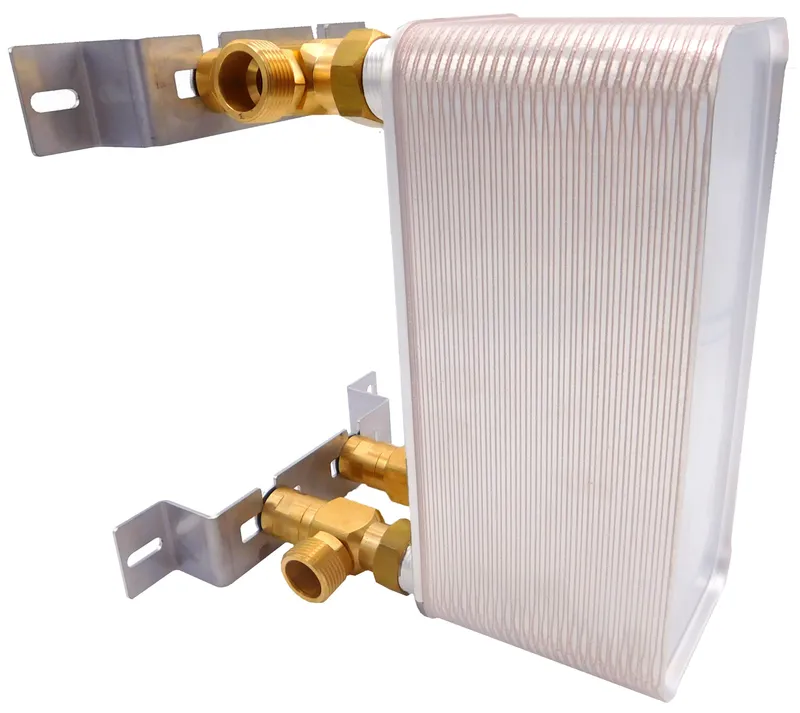

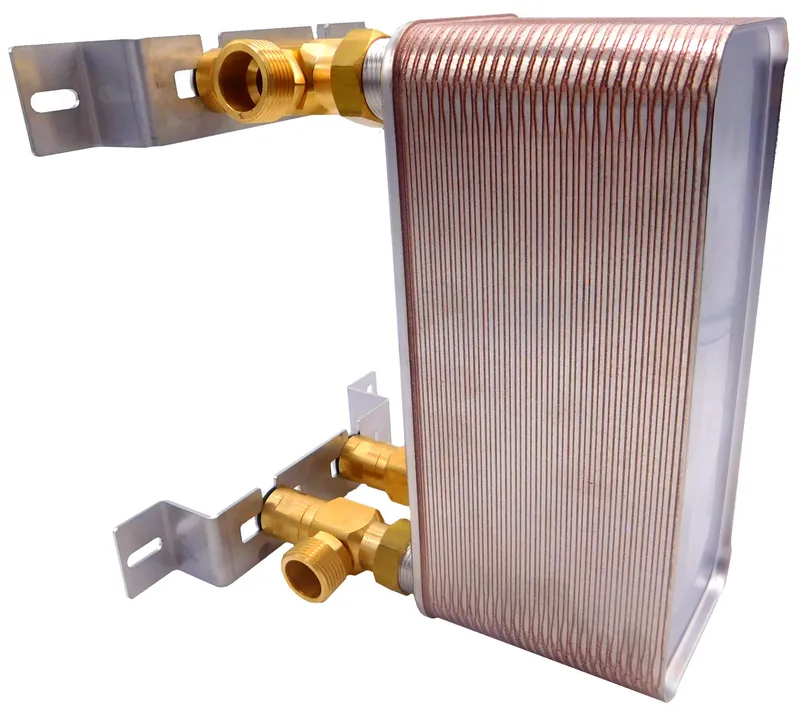

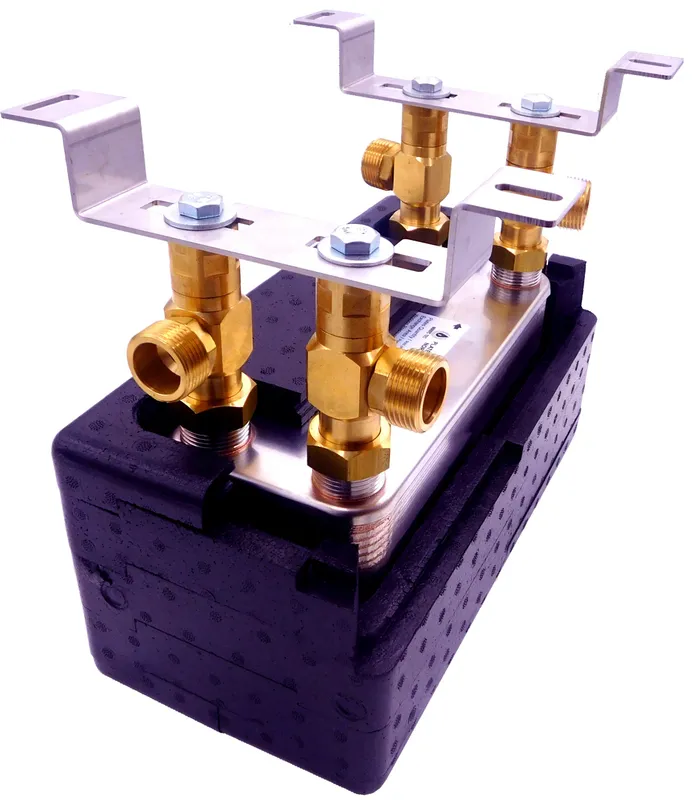

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-90

Wytyczne montażowe

• Podłącz dwa oddzielne obiegi do przeciwległych króćców, aby zachować prawidłową wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła monoblok ↔ instalacja CO
• kocioł grzewczy ↔ wydzielony obieg centralnego ogrzewania
• rozdzielenie dwóch układów pracujących na różnych mediach cieczowych

Jak dobrać wymiennik Ba-32-90 do instalacji?

Kluczowe parametry doboru

• moc źródła i odbioru w zakresie 90 do 200 kW
• maksymalny przepływ 12 m3/h
• przyłącza 1 cal
• dopuszczalne ciśnienie robocze 30 bar
• rodzaj medium — model jest przeznaczony do cieczy

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga większej powierzchni wymiany, wyższego przepływu albo większych przyłączy. W tym modelu istotną zaletą jest duża powierzchnia wymiany 2,880 m², przydatna w rozbudowanych układach grzewczych.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. To skrót informacji pomocnych przy zakupie i wstępnej ocenie kompatybilności z instalacją.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić hydraulicznie źródło ciepła od instalacji odbiorczej. To typowe rozwiązanie w CO oraz przy pompach ciepła monoblok.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stal nierdzewną, ale same media pozostają odseparowane. W tym modelu transfer wspiera 90-płytowa konstrukcja o dużej powierzchni wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić dwa obiegi cieczy. Dotyczy to instalacji z pompą ciepła, dużym kotłem grzewczym albo układów pracujących na różnych mediach. To także praktyczne rozwiązanie przy modernizacji istniejącej instalacji CO.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym przypadku zakres mocy wynosi 90 do 200 kW, a maksymalny przepływ 12 m3/h. Trzeba też uwzględnić przyłącza 1 cal oraz wymaganie separacji dwóch obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Źródłowo model jest zalecany szczególnie do pomp ciepła monoblok jako element oddzielający obieg od instalacji CO. O zastosowaniu z ogrzewaniem podłogowym decydują przede wszystkim przepływ, temperatura i hydraulika całego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
