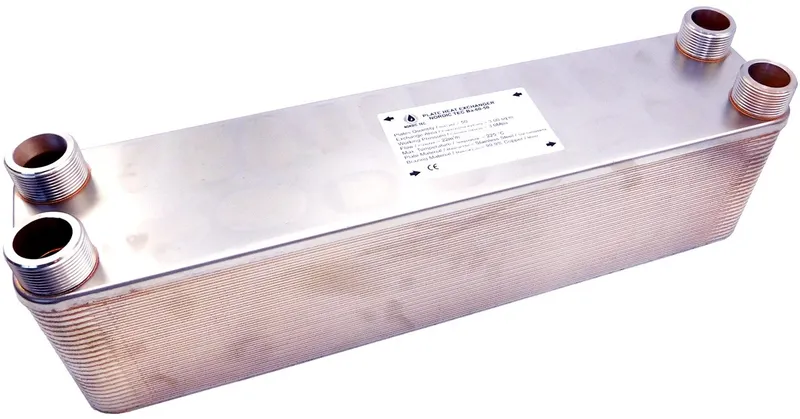

Wymiennik ciepła Ba-60-90 6/4" 180-340kW

Ba-60-90 — najważniejsze informacje

Ba-60-90 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 180 do 340 kW, z przyłączami 6/4" i konstrukcją 90 płyt sprawdza się w instalacjach CO, CWU i pomp ciepła, gdy trzeba odseparować układy i zachować wysoką sprawność wymiany ciepła.

• Moc grzewcza: 180 do 340 kW
• Liczba płyt: 90
• Przyłącza: 6/4" / DN40
• Zastosowanie: duże instalacje CO, CWU, pompy ciepła i separacja obiegów

To wymiennik do przekazywania ciepła między obiegami ciecz-ciecz w większych układach grzewczych i chłodniczych. Dzięki powierzchni wymiany około 5,400 m² oraz przepływowi 22 m3/h dobrze nadaje się do instalacji o wyższej wydajności.

Specyfikacja techniczna wymiennika Ba-60-90

Model	Ba-60-90
Moc grzewcza	180 do 340 kW
Liczba płyt	90
Przyłącza	4x 6/4" (DN40)
Powierzchnia wymiany ciepła	5,400 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Wymiary	526 x 124 x 225 mm
Rozstaw przyłączy	478 mm / 73 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	media ciekłe, ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-90?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić różne części instalacji. Ten płytowy wymiennik ciepła sprawdzi się w systemach CO, CWU, ogrzewaniu podłogowym, układach z pompą ciepła oraz w instalacjach chłodniczych pracujących na mediach ciekłych.

Korzyści w praktyce

Separacja obiegów ułatwia stabilną pracę układu, dobór odpowiedniego medium i ochronę urządzeń po obu stronach instalacji. Duża powierzchnia wymiany sprzyja skutecznemu przekazywaniu energii przy wysokich przepływach.

Typowe zastosowania

Model nadaje się do rozdzielenia układu otwartego od zamkniętego, współpracy z pompą ciepła, zasilania dużych instalacji grzewczych oraz obsługi większych obiektów wymagających wydajnej wymiany ciepła.

To model przeznaczony do pracy w wymagających instalacjach ciecz-ciecz. Kluczowe dane użytkowe obejmują moc 180 do 340 kW, 90 płyt, przyłącza 6/4" (DN40), przepływ 22 m3/h, ciśnienie robocze do 30 bar i temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-60-90

Jak działa wymiana ciepła?

Dwa media płyną po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala skutecznie oddzielić instalacje o różnych parametrach pracy, zachowując wysoką sprawność wymiany.

Z czego składa się urządzenie?

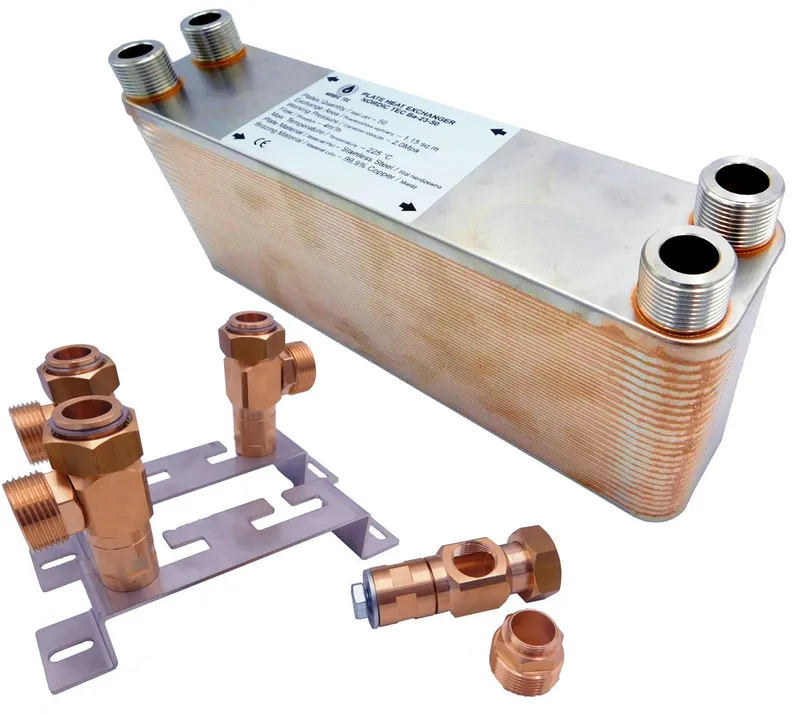

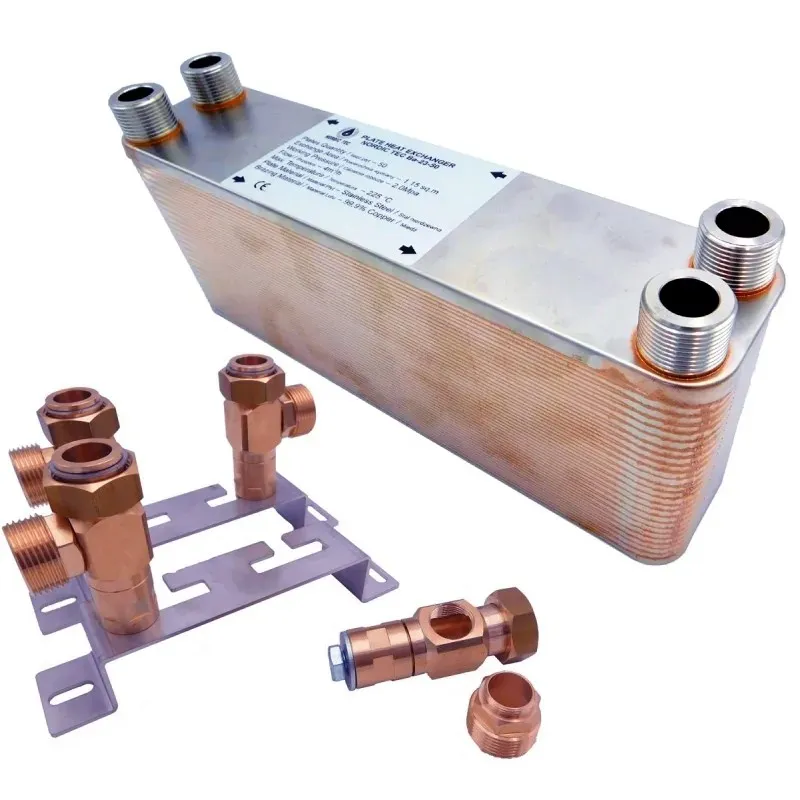

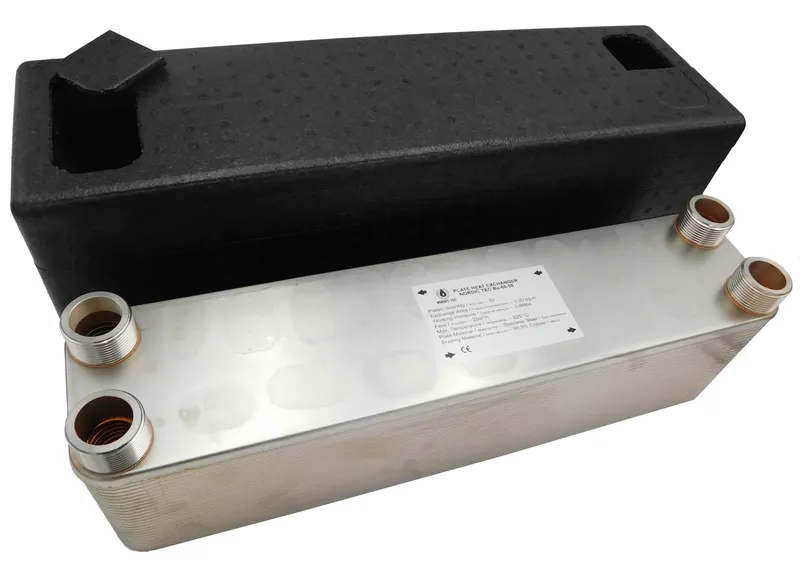

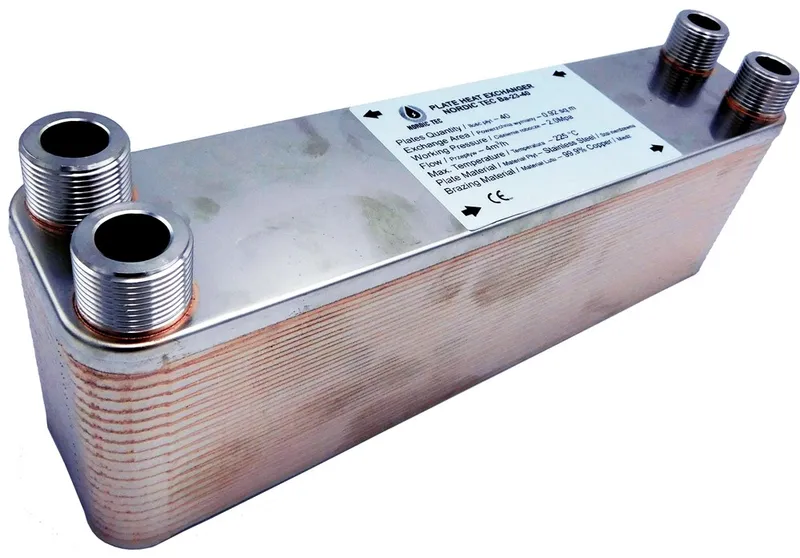

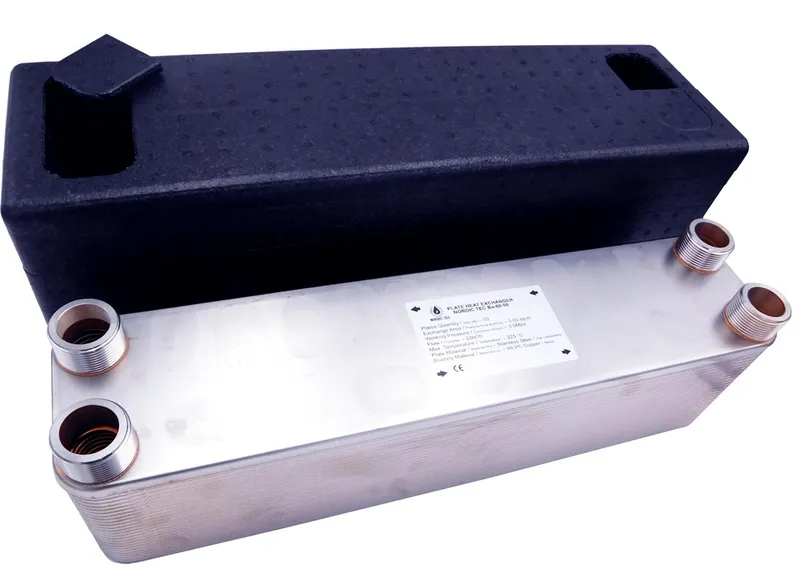

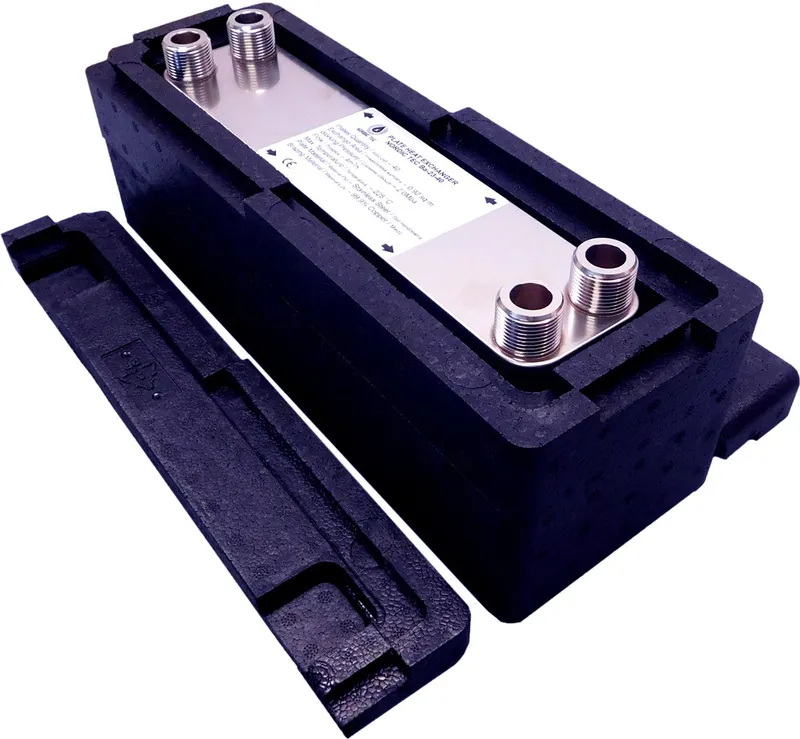

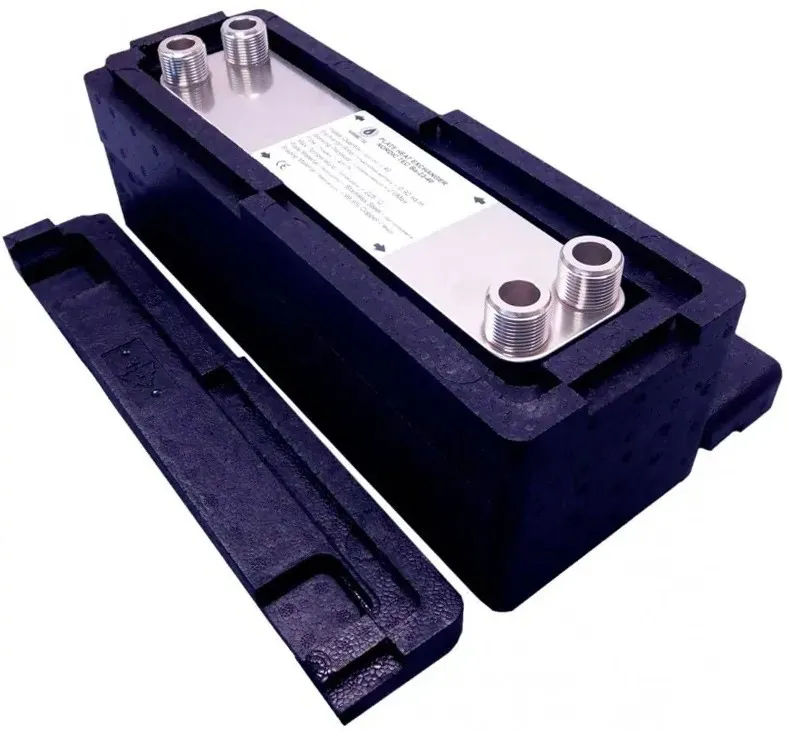

Konstrukcja wykorzystuje płyty ze stali nierdzewnej 316L oraz pakiet lutowany miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 4x 6/4", dostosowane do większej przepustowości i współpracy z rozbudowanymi instalacjami.

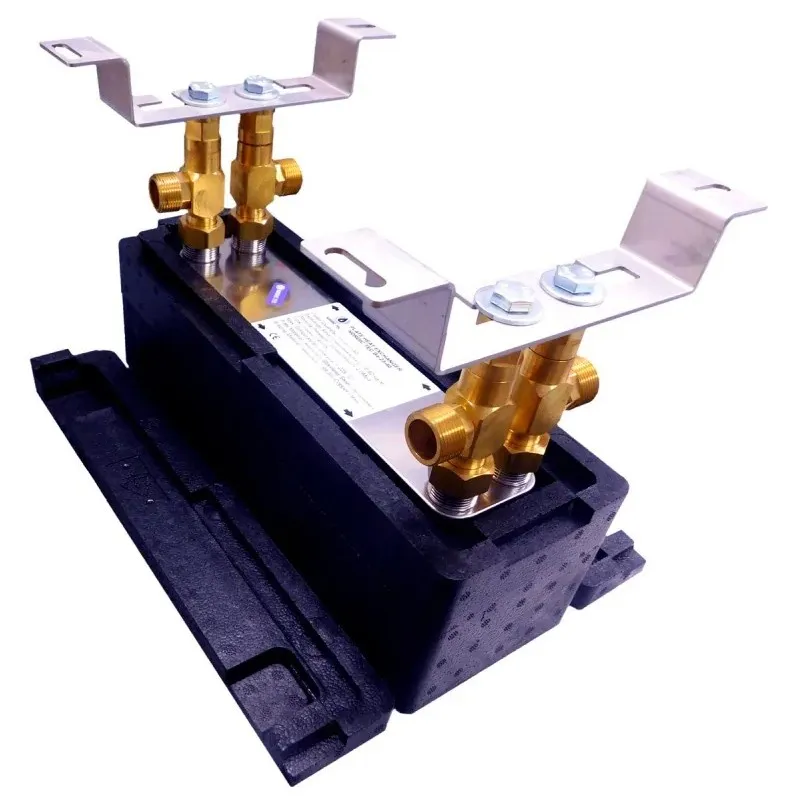

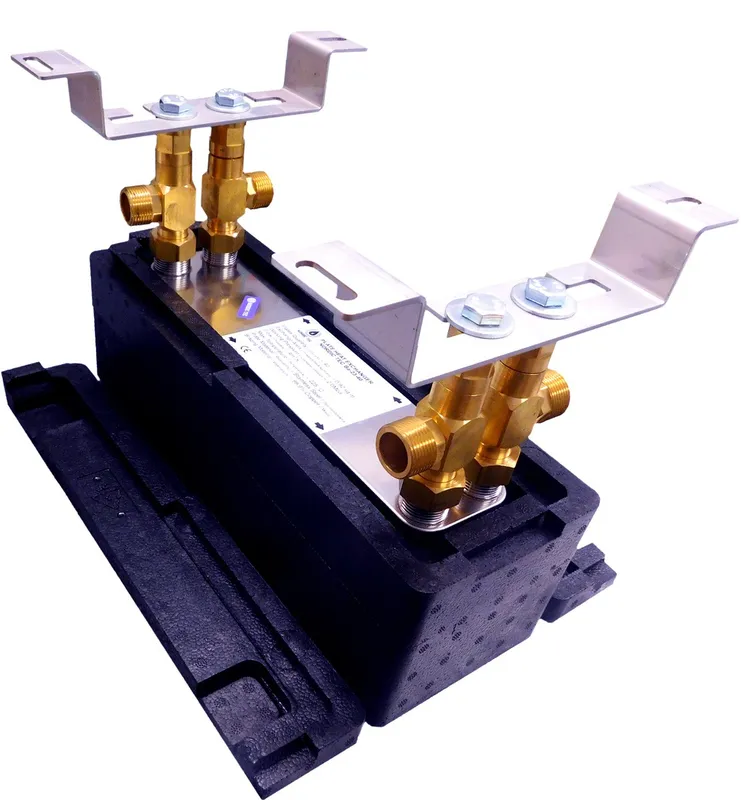

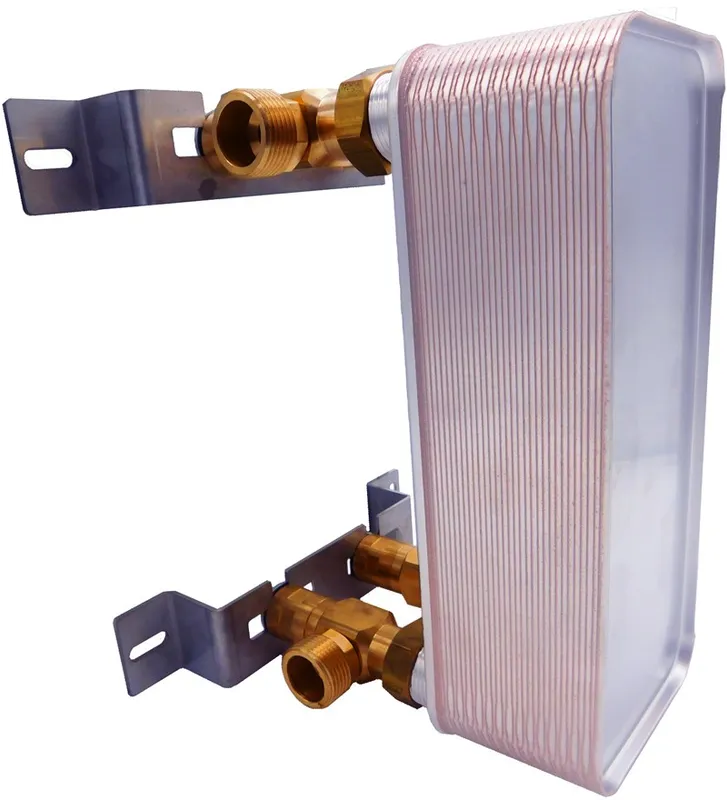

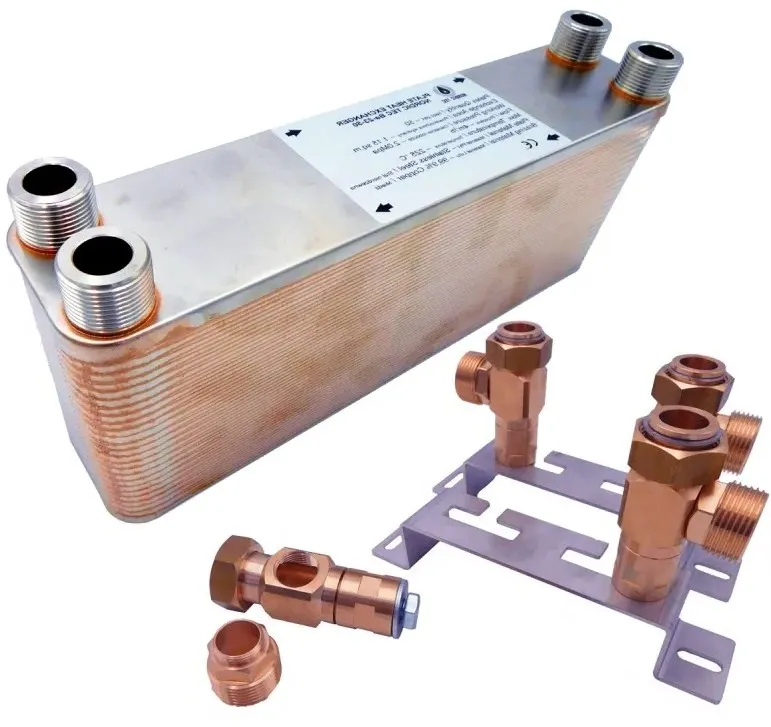

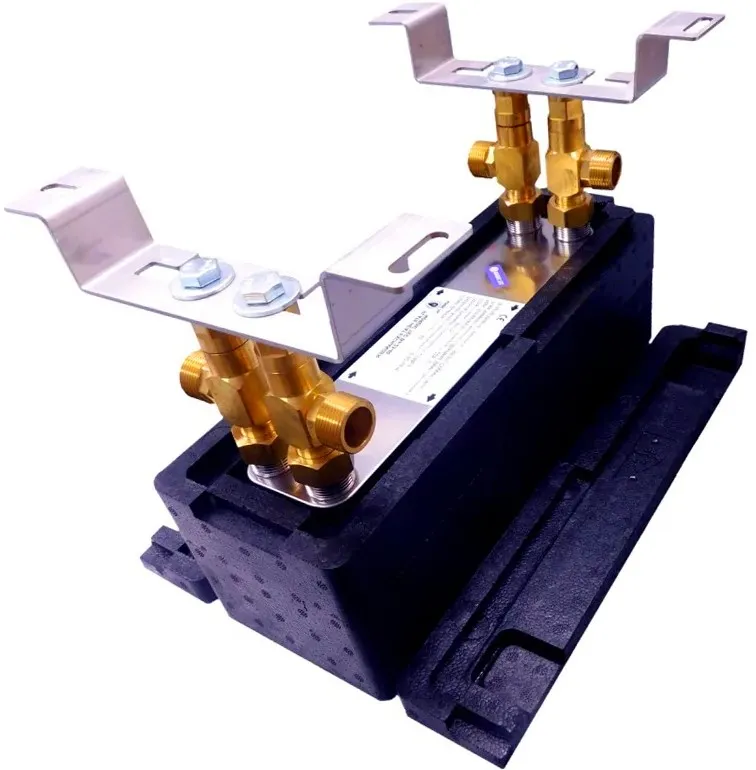

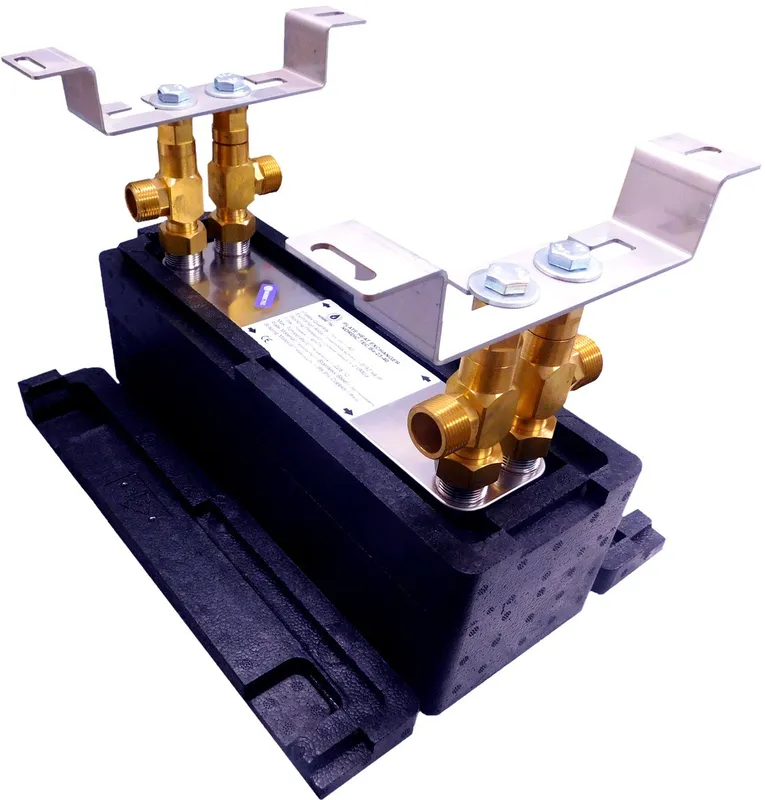

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-90

Wytyczne montażowe

• Oba obiegi należy podłączyć po przeciwnych stronach wymiennika, zgodnie z logiką przepływu mediów.
• W instalacji warto uwzględnić filtrację, odpowietrzenie oraz zawory odcinające.
• Dobór pomp obiegowych powinien odpowiadać wymaganemu przepływowi 22 m3/h i oporom całego układu.
• Model jest przeznaczony do mediów ciekłych, nie do mediów gazowych.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, źródło ciepła ↔ CWU oraz rozdzielenie dwóch obiegów o różnych parametrach roboczych w większej instalacji grzewczej.

Jak dobrać wymiennik Ba-60-90 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od mocy źródła: 180 do 340 kW.
• Trzeba uwzględnić przepływ 22 m3/h, różnicę temperatur i rodzaj medium.
• Znaczenie ma także średnica przyłączy 6/4" / DN40 oraz potrzeba separacji obiegów.
• W instalacjach o większym zapotrzebowaniu pomaga duża powierzchnia wymiany 5,400 m² i 90 płyt.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy rośnie wymagany przepływ, moc układu albo potrzebna jest niższa strata temperatury po stronie wymiany. W razie wątpliwości warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten wariant będzie odpowiedni do CO, CWU lub układu z pompą ciepła.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić części instalacji pracujące na różnych parametrach. Typowe zastosowania to CO, CWU, pompy ciepła i separacja układów.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media nie mieszają się ze sobą. Taka konstrukcja zapewnia skuteczną i zwartą wymianę energii.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, ogrzewaniem podłogowym, CWU lub układami o różnych parametrach pracy. Sprawdza się także w większych systemach grzewczych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym modelu zakres mocy wynosi 180 do 340 kW, a maksymalny przepływ 22 m3/h. Trzeba też uwzględnić średnicę przyłączy 6/4" i charakter medium.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura oraz potrzeba rozdzielenia obiegów. Model jest przeznaczony do mediów ciekłych i dużych instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
