Wymiennik ciepła Ba-60-100 6/4" 200-390kW

Ba-60-100 — najważniejsze informacje

Ba-60-100 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 200 do 390 kW, z przyłączami 1 1/2 cala i konstrukcją 100 płyt sprawdza się w instalacjach CO, CWU oraz z pompą ciepła, gdy trzeba odseparować układy i zachować wysoką sprawność wymiany ciepła.

• Moc grzewcza: 200 do 390 kW
• Liczba płyt: 100
• Przyłącza: 1 1/2 cala
• Zastosowanie: większe instalacje CO, CWU, pompy ciepła i separacja obiegów

To wymiennik do wydajnego rozdzielenia dwóch obiegów roboczych tam, gdzie liczy się duża powierzchnia wymiany, wysoki przepływ i odporność na wymagające warunki pracy.

Specyfikacja techniczna wymiennika Ba-60-100

Model	Ba-60-100
Moc grzewcza	200 do 390 kW
Liczba płyt	100
Przyłącza	1 1/2"
Powierzchnia wymiany ciepła	6,00 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Wymiary	526 x 124 x 250 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-100?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie rozdzielić różne części instalacji. Ten płytowy wymiennik ciepła sprawdza się w układach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym oraz w instalacjach grzewczych i chłodniczych, gdzie potrzebna jest separacja układu otwartego od zamkniętego.

Korzyści w praktyce

Duża liczba płyt i powierzchnia wymiany 6,00 m² pomagają uzyskać wysoką sprawność przekazywania energii przy przepływie do 22 m3/h.

Typowe zastosowania

Model jest szczególnie przydatny w większych systemach budynkowych i przemysłowych oraz przy współpracy z niskotemperaturowymi źródłami ciepła.

To model przeznaczony do pracy w instalacjach o dużym zapotrzebowaniu na wymianę ciepła. Kluczowe parametry obejmują moc 200 do 390 kW, przyłącza 1 1/2 cala, przepływ do 22 m3/h, ciśnienie robocze do 30 bar oraz temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-60-100

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej.

Z czego składa się urządzenie?

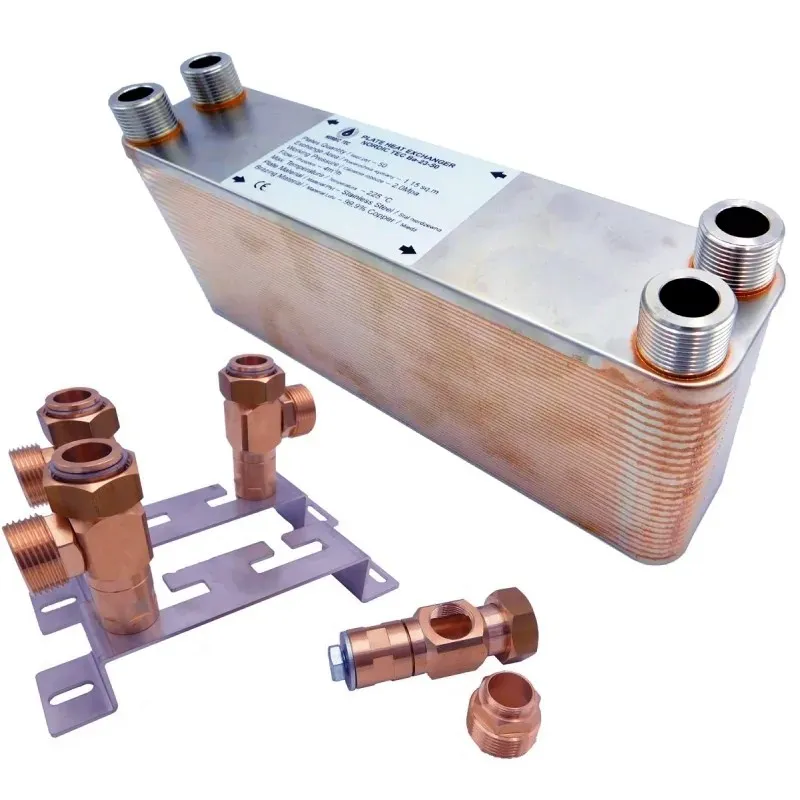

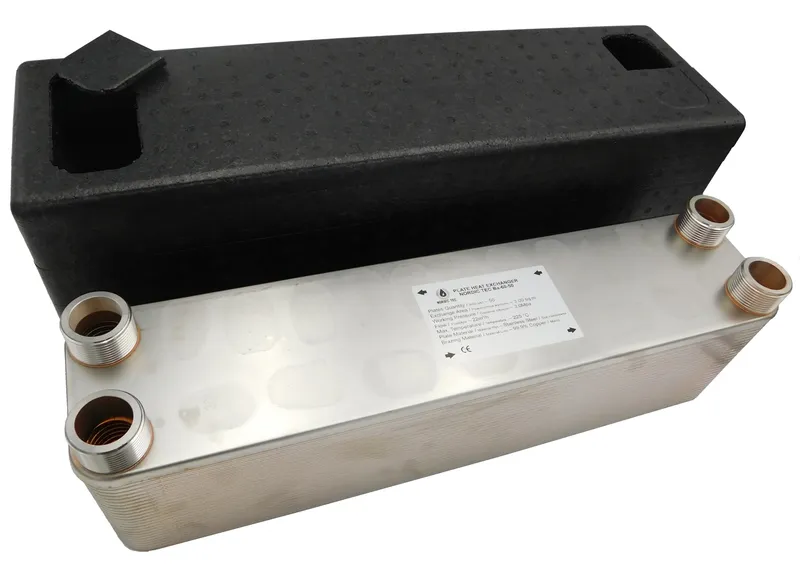

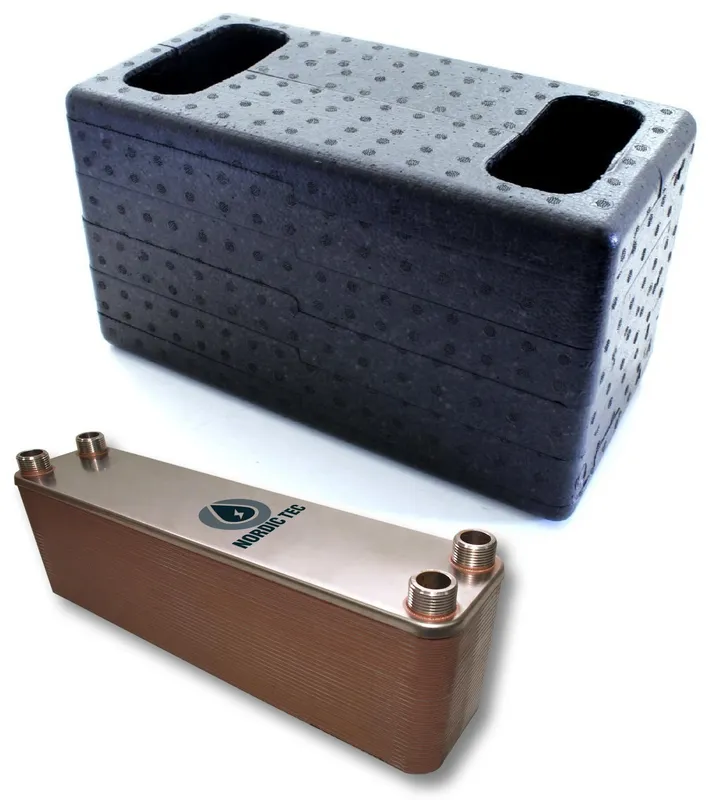

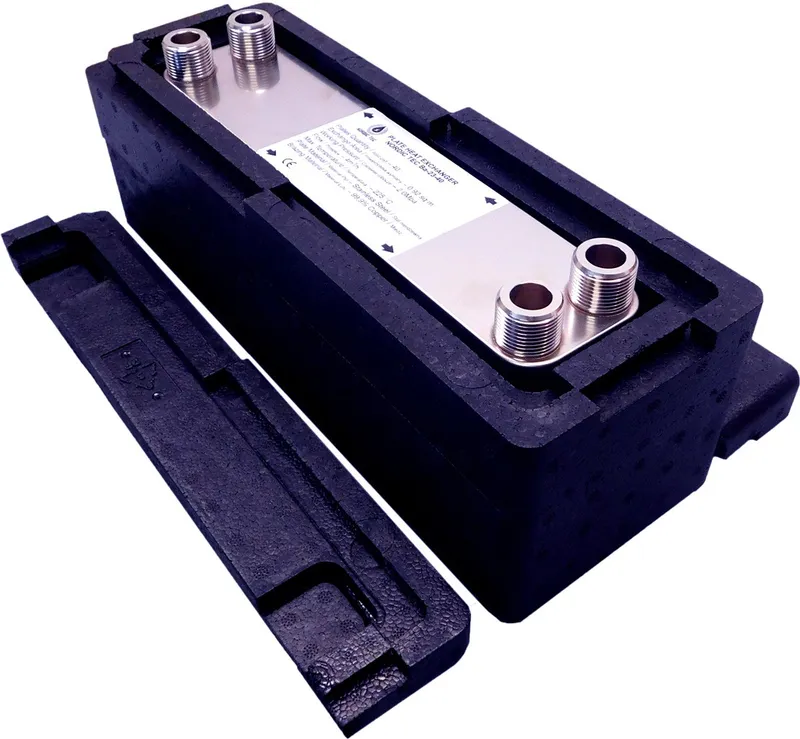

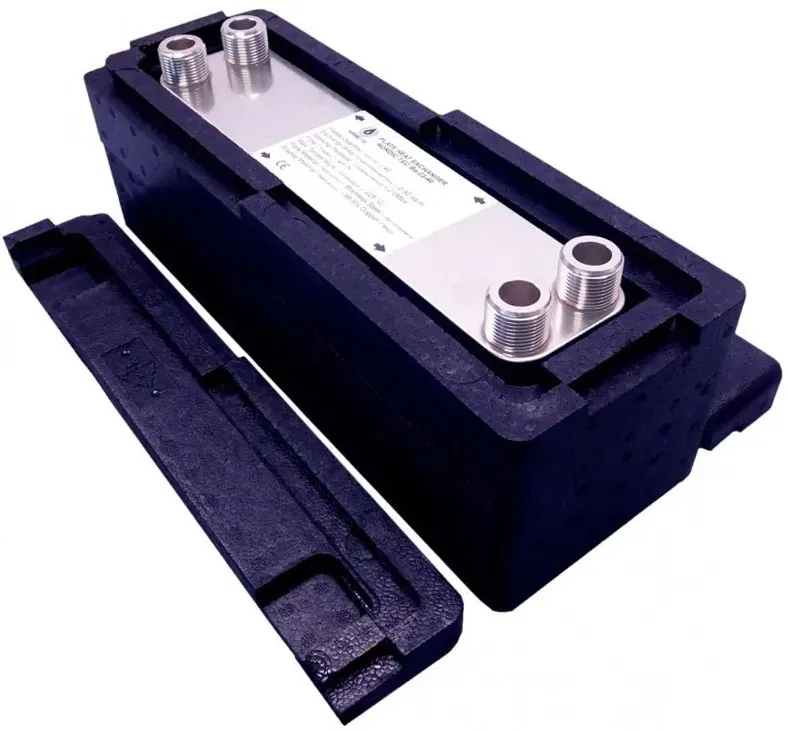

Konstrukcja opiera się na 100 płytach ze stali nierdzewnej 316L, połączonych lutem miedzianym 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 1 1/2 cala oraz zwarta obudowa o wymiarach 526 x 124 x 250 mm.

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-100

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby wykorzystać pełną powierzchnię wymiany.

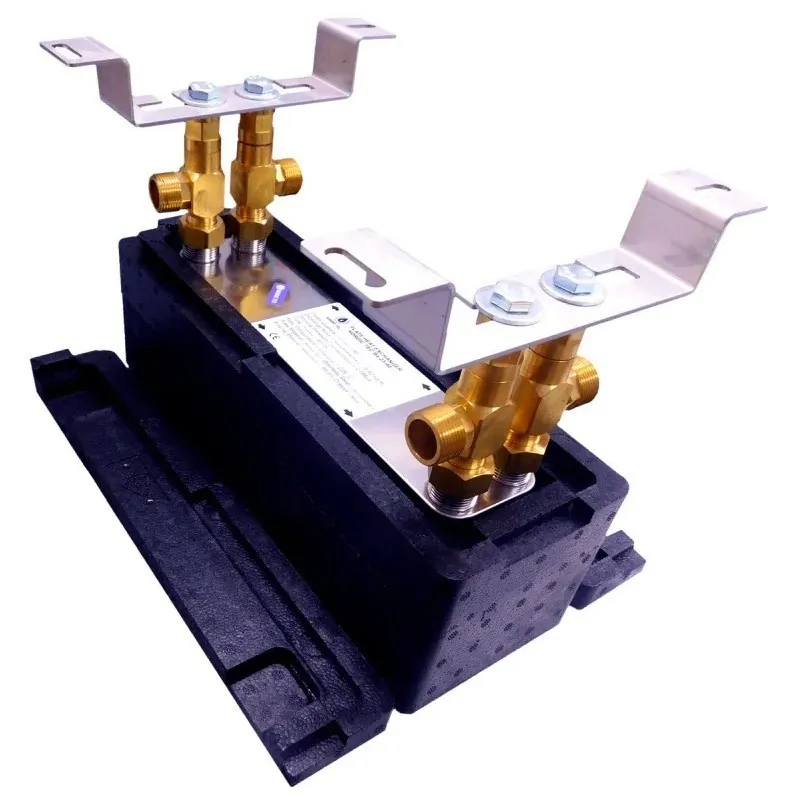

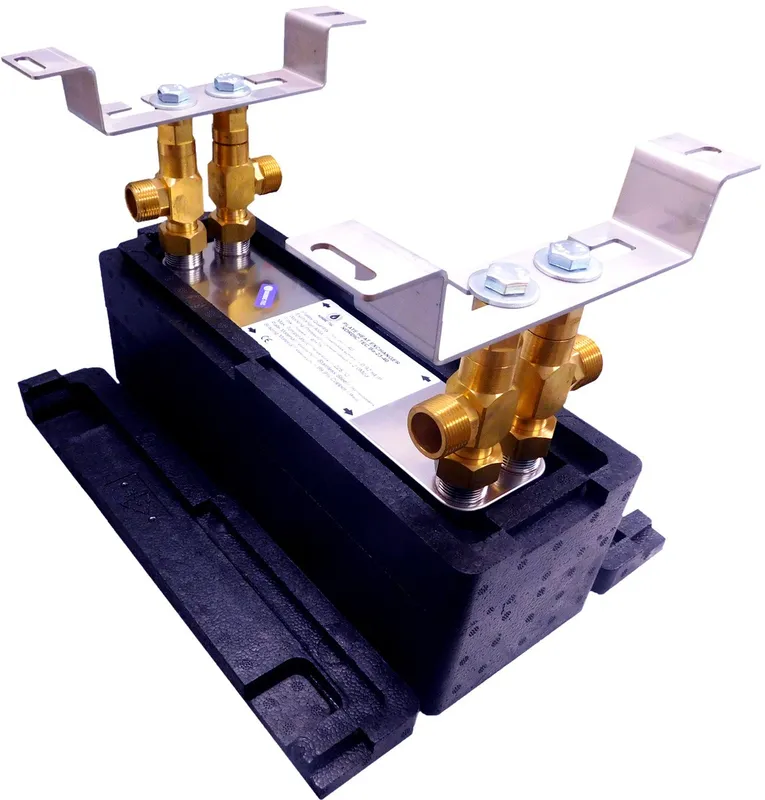

• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Pompy obiegowe powinny być dobrane do wymaganych przepływów i oporów układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO
• źródło ciepła ↔ układ CWU
• rozdzielenie układu otwartego od zamkniętego

Jak dobrać wymiennik Ba-60-100 do instalacji?

Kluczowe parametry doboru

• moc źródła: 200 do 390 kW
• maksymalny przepływ: 22 m3/h
• przyłącza: 1 1/2 cala
• ciśnienie robocze: do 30 bar
• temperatura pracy: do +230°C

Dobór zależy także od różnicy temperatur, rodzaju medium i potrzeby separacji układów. Większa liczba płyt jest korzystna tam, gdzie potrzebna jest większa powierzchnia wymiany.

Kiedy wybrać większy model?

Jeśli instalacja wymaga wyższych przepływów lub większej rezerwy wymiany ciepła, warto rozważyć urządzenie o większej powierzchni roboczej i odpowiednio dobranych przyłączach.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko potwierdzić zastosowanie, zasadę działania i warunki doboru tego modelu do konkretnej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić różne części instalacji i zachować bezpieczną pracę układu. Typowe zastosowania to CO, CWU, pompy ciepła oraz separacja układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa poprzez wymianę energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, co zwiększa skuteczność przekazywania ciepła. W tym modelu zastosowano płyty ze stali nierdzewnej 316L oraz lutowanie miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów lub współpracy różnych źródeł ciepła. To częsty wybór przy pompach ciepła, układach CWU, ogrzewaniu podłogowym i modernizacjach systemów grzewczych. Sprawdza się również tam, gdzie występują różne parametry pracy po obu stronach instalacji.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym przypadku zakres mocy wynosi 200 do 390 kW, a maksymalny przepływ 22 m3/h. Trzeba też uwzględnić średnicę przyłączy 1 1/2 cala oraz wymagane ciśnienie i temperaturę pracy.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, pod warunkiem zgodności parametrów instalacji z wymaganiami modelu. Kluczowe są moc, przepływ, temperatura zasilania oraz sposób rozdzielenia obiegów. Ten wariant jest szczególnie predysponowany do większych układów i wymagających zastosowań.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
