Wymiennik ciepła basenowy stalowy B1200 360kW

B1200 — najważniejsze informacje

B1200 to basenowy wymiennik ciepła do przekazywania energii między dwoma obiegami wody bez mieszania mediów, o mocy nominalnej 350 kW. Model z powierzchnią wymiany 2,05 m2 sprawdza się w instalacjach ogrzewania basenów, spa i zbiorników ciepłej wody, gdy liczy się wysoki przepływ, separacja obiegów i stabilna praca przy odpowiednich parametrach zasilania.

• Moc nominalna: 350 kW
• Przyłącza: 2x 2 cala GW po stronie grzewczej i 2x 2,5 cala GW po stronie ogrzewanej
• Powierzchnia wymiany: 2,05 m2
• Zastosowanie: ogrzewanie basenów, spa i zbiorników z ciepłą wodą

To rurowy wymiennik ciepła przeznaczony do efektywnego ogrzewania wody basenowej i separacji dwóch obiegów roboczych. Dzięki wysokiej wydajności oraz przepływom 114 l/min i 847 l/min ułatwia przekazanie dużej ilości energii bez mieszania mediów.

Specyfikacja techniczna wymiennika B1200

Model	B1200
Moc cieplna	350 kW
Powierzchnia wymiany ciepła	2,05 m²
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Maks. temperatura pracy	do 208 °C
Przyłącza czynnika grzewczego	2x 2 cala GW
Przyłącza czynnika ogrzewanego	2x 2,5 cala GW
Przepływ medium grzewczego	114 l/min
Przepływ medium ogrzewanego	847 l/min
Materiał	stal nierdzewna
Czynnik	woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B1200?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez bezpośredniego kontaktu mediów, co pozwala bezpiecznie odseparować stronę źródła ciepła od strony ogrzewanej. Mimo że jest to konstrukcja rurowa, w praktyce pełni podobną funkcję jak płytowy wymiennik ciepła w układach wymagających sprawnej wymiany energii. Sprawdzi się przede wszystkim w ogrzewaniu basenów, spa i zbiorników ciepłej wody, a także w instalacjach grzewczych i chłodniczych, gdzie potrzebna jest wysoka wydajność oraz niskie opory przepływu.

Korzyści w praktyce

Najważniejszą korzyścią jest szybkie przekazywanie ciepła przy zachowaniu rozdzielenia obiegów. To ułatwia współpracę z różnymi źródłami energii i stabilizuje pracę układu.

Typowe zastosowania

Model znajduje zastosowanie w basenach, układach CO i CWU, ogrzewaniu podłogowym oraz w wybranych zastosowaniach przemysłowych związanych z chłodzeniem i odzyskiem ciepła.

B1200 to model zaprojektowany do pracy z dużymi przepływami i wysoką mocą nominalną. Kluczowe dane techniczne obejmują moc 350 kW, powierzchnię wymiany 2,05 m2, ciśnienie robocze 6 bar oraz maksymalną temperaturę pracy do 208 °C.

Zasada działania i budowa wymiennika B1200

Jak działa wymiana ciepła?

Wymiennik przekazuje energię z obiegu grzewczego do obiegu ogrzewanego przez przegrodę metalową, bez mieszania wody po obu stronach. Skuteczność zależy od różnicy temperatur, rodzaju medium i utrzymania odpowiednich przepływów. Dla nominalnych osiągów przyjęto pracę woda–woda oraz różnicę temperatur 60 °C.

Z czego składa się urządzenie?

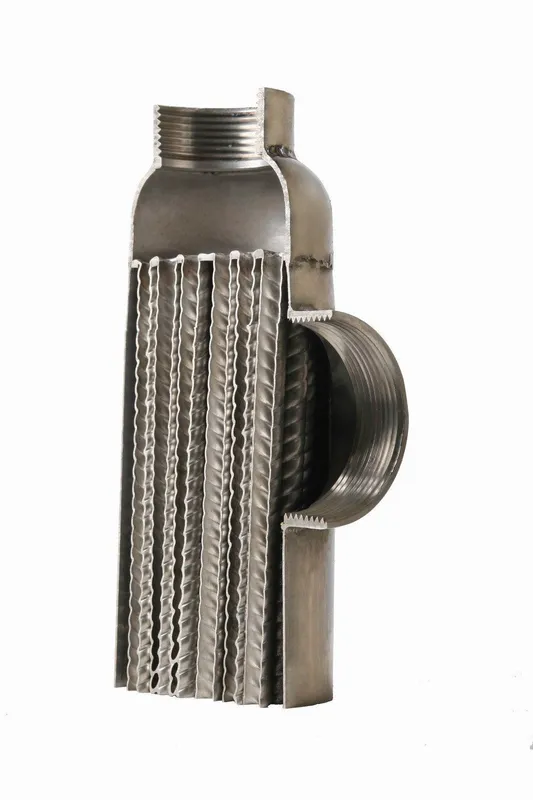

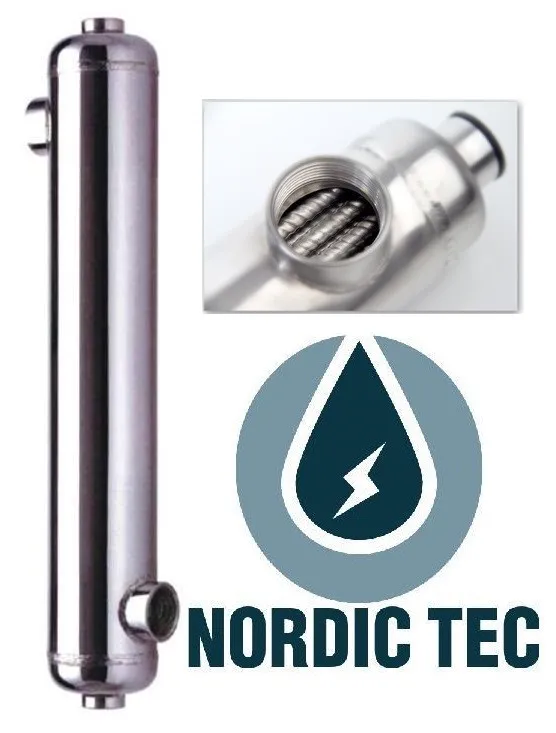

Konstrukcja obejmuje płaszcz, rurki oraz przyłącza wykonane ze stali nierdzewnej. Króćce przyłączeniowe mają oddzielne średnice dla strony grzewczej i ogrzewanej, co ułatwia dopasowanie do instalacji o dużej wydajności.

Schemat podłączenia i montaż w instalacji wymiennika B1200

Wytyczne montażowe

• Podłącz osobno obieg czynnika grzewczego i obieg czynnika ogrzewanego zgodnie z przeznaczeniem króćców.
• Uwzględnij filtrację, zawory odcinające oraz odpowietrzenie, aby chronić wymiennik i ułatwić serwis instalacji.
• Dobierz pompy obiegowe do wymaganych przepływów: 114 l/min po stronie grzewczej i 847 l/min po stronie ogrzewanej.

Przykłady konfiguracji CO i CWU

Model można wpiąć między źródło ciepła a obieg basenowy lub zbiornik ciepłej wody. Sprawdza się tam, gdzie trzeba oddzielić obiegi i utrzymać wysoką intensywność wymiany ciepła.

Jak dobrać wymiennik B1200 do instalacji?

Kluczowe parametry doboru

• Zacznij od wymaganej mocy: dla tego modelu nominalnie 350 kW.
• Sprawdź różnicę temperatur między stronami, bo przy niższej delta T wydajność spada.
• Uwzględnij przepływy obu mediów oraz średnice przyłączy: 2 cale GW i 2,5 cala GW.
• Zweryfikuj ciśnienie robocze 6 bar i maksymalną temperaturę pracy do 208 °C.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje przy niższej temperaturze zasilania, ograniczonych przepływach albo wymaga zapasu wydajności. W takich przypadkach pomocne będzie także doradztwo techniczne Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle sposobu działania, zakresu zastosowań, doboru mocy, współpracy z różnymi instalacjami oraz wymagań montażowych. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy B1200 pasuje do planowanego układu.

Do czego służy ten wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce najczęściej ogrzewa wodę basenową, spa lub zbiornik ciepłej wody z wykorzystaniem osobnego źródła ciepła. Dzięki temu można odseparować obiegi i bezpiecznie przenieść energię.

Jak działa B1200?

Działa przez przekazywanie energii przez metalową przegrodę oddzielającą dwa strumienie wody. Jeden obieg oddaje ciepło, a drugi je odbiera, bez bezpośredniego kontaktu mediów. Wydajność zależy głównie od różnicy temperatur i przepływu po obu stronach.

Kiedy stosować taki wymiennik?

Warto go stosować wtedy, gdy trzeba ogrzewać basen lub inny obieg wodny z zachowaniem separacji instalacji. To dobre rozwiązanie także wtedy, gdy źródło ciepła pracuje w innym obiegu niż medium ogrzewane. Model jest przeznaczony do układów wymagających dużej wydajności przepływowej.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na wymaganej mocy, różnicy temperatur i rzeczywistych przepływach. Dla B1200 moc nominalna wynosi 350 kW, ale przy niższej delta T osiągi spadają. Trzeba też uwzględnić średnice przyłączy oraz parametry całej instalacji.

Czy ten model nadaje się do współpracy z CO lub ogrzewaniem podłogowym?

Tak, warunkowo może pracować w takich układach, jeśli parametry instalacji odpowiadają jego wymaganiom. Kluczowe są przepływy, temperatura zasilania, ciśnienie robocze i sposób rozdzielenia obiegów. Przed zakupem warto potwierdzić dobór dla konkretnego układu z Aquaventis.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
