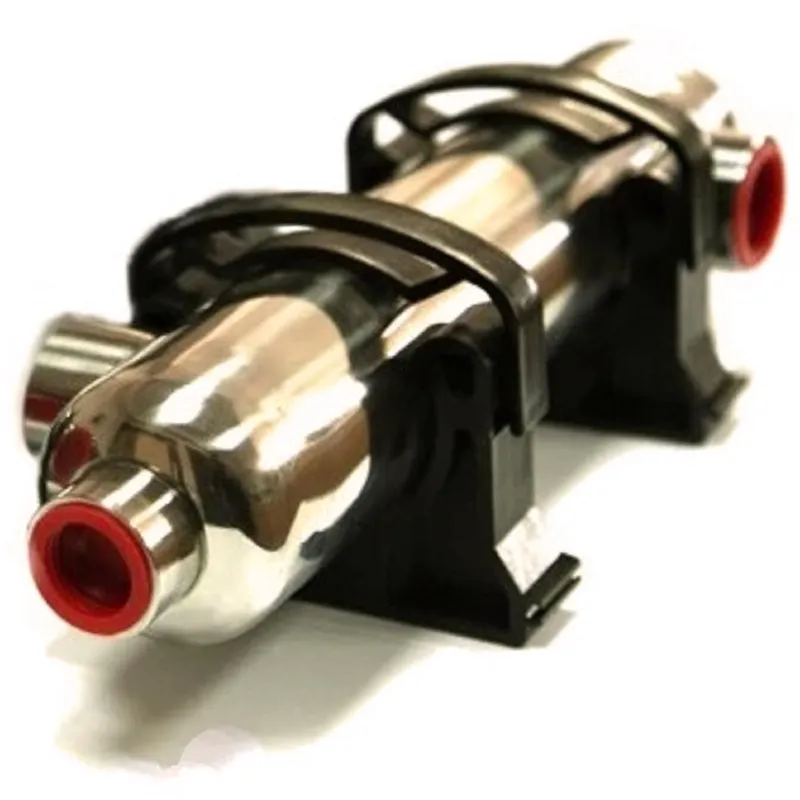

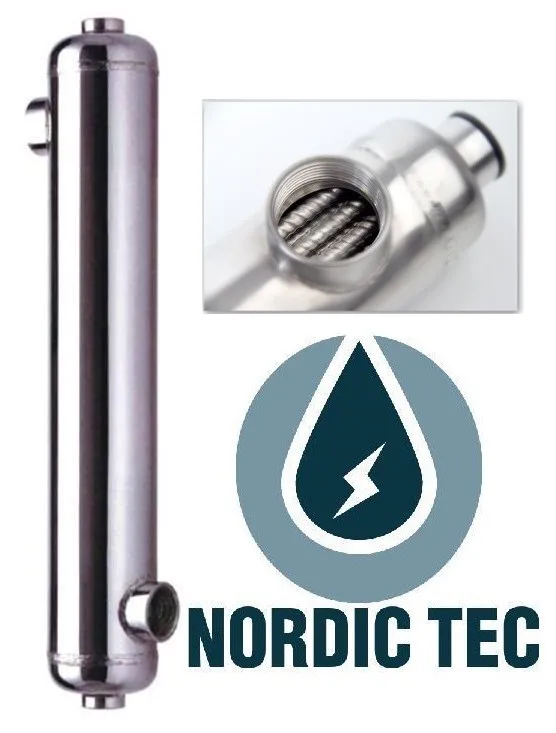

Wymiennik ciepła basenowy stalowy B210 61 kW

B210 — najważniejsze informacje

B210 to wymiennik ciepła do ogrzewania basenu, który przekazuje energię między dwoma obiegami bez mieszania mediów i oferuje moc grzewczą 61 kW. Model sprawdza się w instalacjach basenowych, spa oraz układach grzewczych wymagających wydajnej wymiany ciepła, przy powierzchni wymiany 0,44 m2 i przyłączach 2x 1,5 cala GW.

• Moc grzewcza: 61 kW
• Przyłącza: 2x 1,5 cala GW po stronie czynnika grzewczego i ogrzewanego
• Zastosowanie: ogrzewanie basenów, spa i zbiorników z ciepłą wodą
• Powierzchnia wymiany: 0,44 m2

To wymiennik ciepła przeznaczony do przekazywania energii z instalacji grzewczej do obiegu basenowego, gdy potrzebna jest skuteczna i bezpieczna separacja mediów. Model B210 pracuje w układach woda-woda, a przy odpowiednich parametrach zasilania może obsłużyć basen o sugerowanej objętości do 70 m3 nominalnie.

Specyfikacja techniczna wymiennika B210

Model	B210
Moc grzewcza	61 kW
Powierzchnia wymiany ciepła	0,44 m²
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Przyłącza	2x 1,5 cala GW
Przepływ medium grzewczego	do 35 l/min
Przepływ medium ogrzewanego	do 242 l/min
Maks. temperatura pracy	do 208 °C
Wymiary	długość z króćcami 570 mm, średnica 76 mm
Masa	4,00 kg
Materiał	stal nierdzewna

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B210?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, dzięki czemu może współpracować z instalacją grzewczą i obiegiem basenowym. Ten płytowy wymiennik ciepła sprawdzi się w ogrzewaniu basenów, spa i zbiorników z ciepłą wodą, ale także w ogrzewaniu podłogowym, układach CO, CWU oraz wybranych zastosowaniach chłodniczych i przemysłowych.

Korzyści w praktyce

Najważniejszą zaletą jest efektywne przekazywanie energii przy wysokim przepływie i niskich stratach ciśnienia. Konstrukcja została zaprojektowana ze zdolnością do samoczyszczenia, co wspiera stabilną pracę w instalacji.

Typowe zastosowania

Model może współpracować z kotłami, kominkami, solarami, pompą ciepła oraz innymi źródłami ciepła, o ile parametry przepływu i temperatury są właściwie dobrane.

Najważniejsze dane techniczne tego modelu obejmują moc 61 kW, powierzchnię wymiany 0,44 m2 oraz ciśnienie testowe 10 bar. W praktyce duże znaczenie mają także ciśnienie robocze 6 bar, maksymalna temperatura pracy do 208 °C oraz przyłącza 2x 1,5 cala GW.

Zasada działania i budowa wymiennika B210

Jak działa wymiana ciepła?

Wymiennik przekazuje energię cieplną między dwoma obiegami roboczymi bez ich bezpośredniego kontaktu. Dla uzyskania najwyższej sprawności zalecane jest podłączenie przeciwprądowe, ponieważ taki układ poprawia odbiór ciepła i ogranicza spadek wydajności.

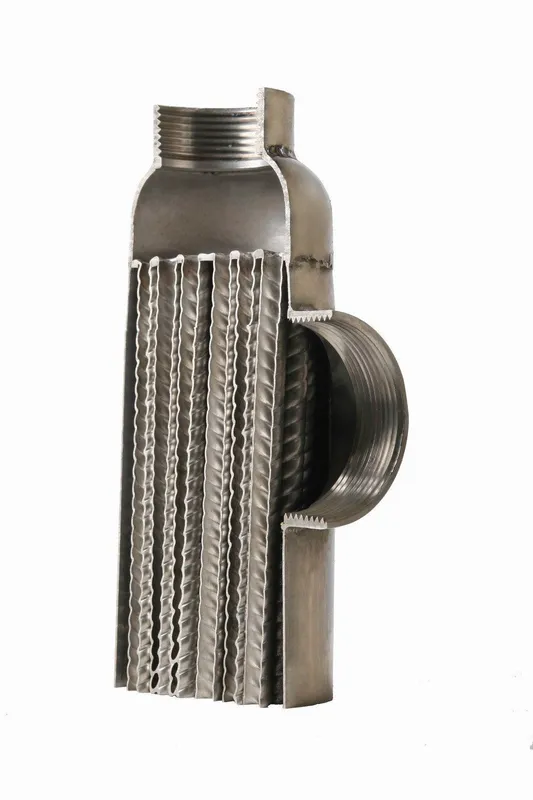

Z czego składa się urządzenie?

Korpus wykonano ze stali nierdzewnej, a całość wyposażono w króćce przyłączeniowe 2x 1,5 cala GW dla czynnika grzewczego i ogrzewanego. Konstrukcja została przystosowana do wysokich przepływów oraz pracy w temperaturze do 208 °C.

Schemat podłączenia i montaż w instalacji wymiennika B210

Wytyczne montażowe

• Stosuj podłączenie przeciwprądowe: K1 wlot medium grzewczego, K4 wylot medium grzewczego, K3 wlot medium ogrzewanego, K2 wylot medium ogrzewanego.
• Uwzględnij zawory odcinające, odpowietrzenie i właściwy dobór pomp obiegowych do wymaganych przepływów.
• W instalacji warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia wpływające na wymianę ciepła.

Przykłady konfiguracji CO i CWU

Model może pracować między źródłem ciepła a obiegiem basenowym, a także w układach z pompą ciepła, solarami lub kotłem. Kluczowe jest zachowanie właściwego kierunku przepływu oraz parametrów zasilania.

Jak dobrać wymiennik B210 do instalacji?

Kluczowe parametry doboru

• Moc źródła ciepła: 61 kW to wartość nominalna dla układu woda-woda przy różnicy temperatur 60 °C.
• Przepływ: do 35 l/min po stronie medium grzewczego i do 242 l/min po stronie medium ogrzewanego.
• Przyłącza: 2x 1,5 cala GW muszą odpowiadać hydraulice instalacji.
• Medium: zastosowanie glikolu obniża skuteczność przekazywania ciepła.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy różnica temperatur jest niższa niż 60 °C albo po stronie grzewczej pracuje roztwór glikolu. Dobór należy zawsze odnosić do rzeczywistych parametrów pracy, nie tylko do nominalnej mocy urządzenia.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania, doboru i współpracy z różnymi źródłami ciepła znajdziesz poniżej. To skrót informacji, które najczęściej decydują o prawidłowym wyborze modelu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce pozwala ogrzewać obieg basenowy z wykorzystaniem osobnej instalacji grzewczej. Takie rozwiązanie stosuje się także w CO, CWU, przy pompach ciepła i tam, gdzie trzeba odseparować obiegi.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii między dwoma mediami przepływającymi w układzie przeciwprądowym. Ciepło przechodzi przez powierzchnię wymiany, a same media pozostają od siebie oddzielone. To pozwala zachować sprawność i bezpieczeństwo pracy instalacji.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba przenieść ciepło między różnymi obiegami i nie dopuścić do mieszania mediów. Typowe przypadki to ogrzewanie basenu, współpraca z pompą ciepła, solarami, kotłem lub modernizacja istniejącej instalacji. Ważne są wtedy parametry przepływu i temperatury.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do realnych parametrów źródła ciepła i odbioru. Trzeba uwzględnić moc nominalną 61 kW, różnicę temperatur, rodzaj medium oraz przepływy po obu stronach wymiennika. Przy niższej różnicy temperatur lub pracy na glikolu skuteczność będzie niższa od nominalnej.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi układami. Decydujące są temperatura zasilania, przepływ oraz to, czy instalacja mieści się w parametrach roboczych urządzenia. Przy pracy z glikolem trzeba uwzględnić spadek wydajności wymiany ciepła.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
