Wymiennik ciepła do basenu stalowy B155 50 kW

B155 — najważniejsze informacje

B155 to wymiennik ciepła do basenu przeznaczony do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy grzewczej 50 kW. Model sprawdza się w instalacjach basenowych, jacuzzi i układach z wodą słodką, gdy liczy się wysoki przepływ, niskie straty ciśnienia i bezpieczne rozdzielenie obiegów.

• Moc grzewcza: 50 kW
• Przyłącza: 2x 1,5 cala GW oraz 2x 1 cal GW
• Zastosowanie: ogrzewanie basenu, jacuzzi i zbiorników z ciepłą wodą
• Ciśnienie testowe: 10 bar

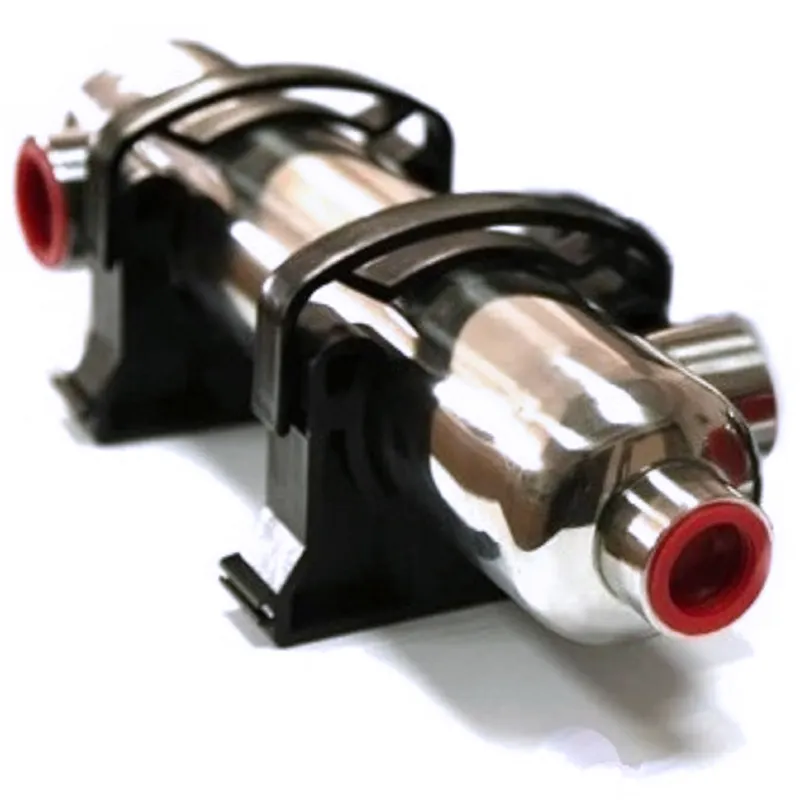

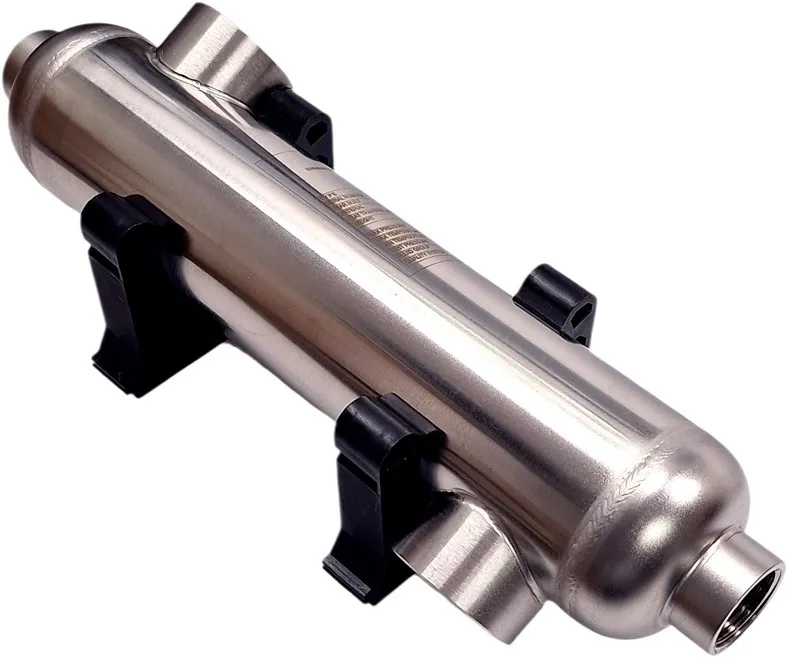

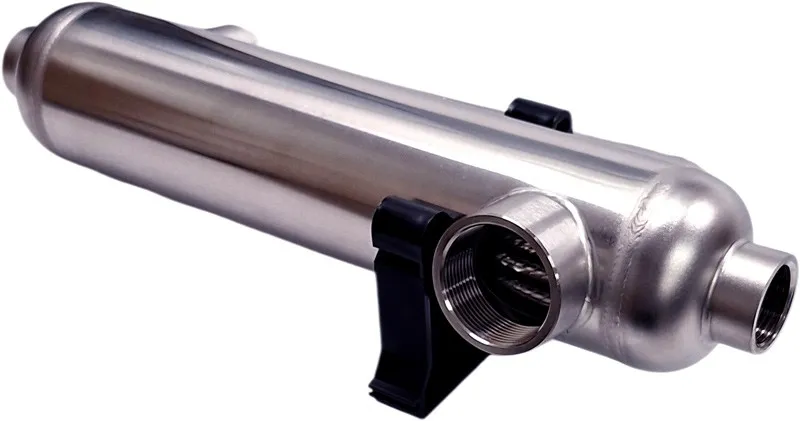

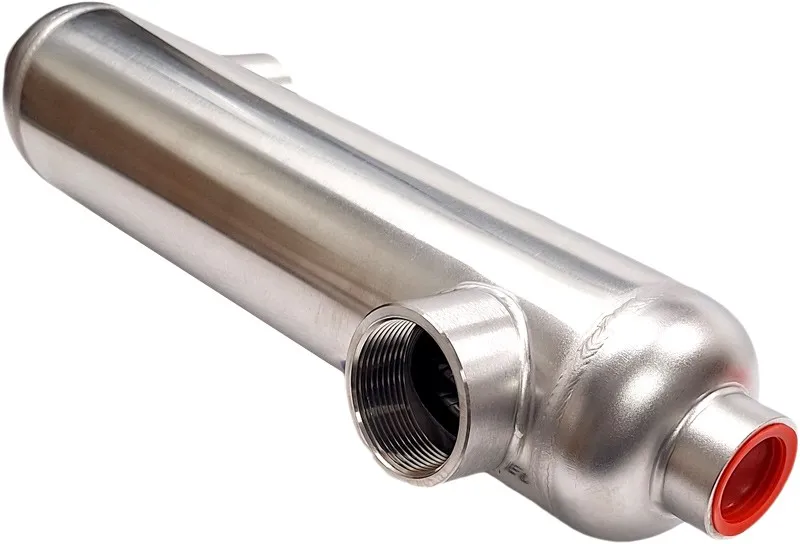

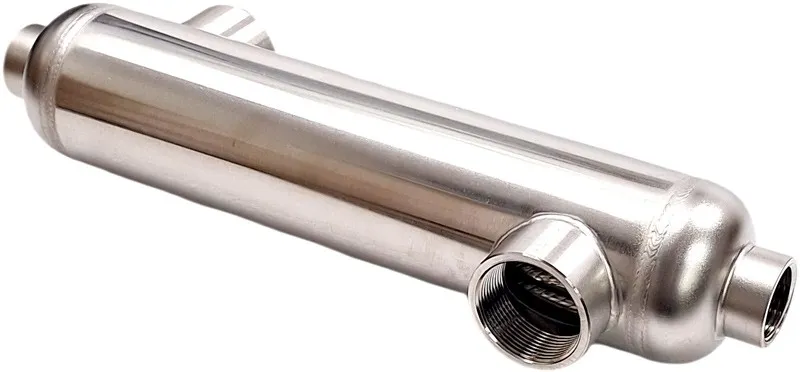

To płaszczowo-rurowy wymiennik ciepła do instalacji basenowych, który umożliwia skuteczne przekazanie ciepła z obiegu źródła do wody basenowej bez kontaktu obu mediów.

Specyfikacja techniczna wymiennika B155

Model	B155
Moc grzewcza	50 kW
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Maks. temperatura pracy	do 210°C
Przyłącza	2x 1,5 cala GW, 2x 1 cal GW
Przepływ medium grzewczego	32 l/min
Przepływ medium ogrzewanego	237 l/min
Czynnik / media	woda słodka

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B155?

Korzyści w praktyce

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala oddzielić wodę instalacyjną od wody użytkowej w niecce basenowej. Dzięki wysokiemu przepływowi po stronie basenu i niskim stratom ciśnienia ułatwia stabilne ogrzewanie wody oraz współpracę z różnymi źródłami ciepła.

Typowe zastosowania

Choć fraza główna to płytowy wymiennik ciepła, model B155 jest konstrukcją płaszczowo-rurową i najlepiej sprawdza się w technice basenowej, jacuzzi, zbiornikach z ciepłą wodą oraz w wybranych układach ogrzewania podłogowego, gdzie istotne są małe opory przepływu.

B155 to model do pracy z wodą słodką, przeznaczony do zastosowań wymagających mocy 50 kW przy odpowiednich warunkach pracy. Kluczowe znaczenie mają tutaj różnica temperatur między mediami, właściwy przepływ oraz poprawne dopasowanie przyłączy do instalacji.

Zasada działania i budowa wymiennika B155

Jak działa wymiana ciepła?

Wymiennik przekazuje energię z obiegu grzewczego do obiegu basenowego przez przegrodę roboczą, bez mieszania mediów. Pełna moc nominalna 50 kW jest osiągalna w układzie woda-woda przy różnicy temperatur 60°C, natomiast przy mniejszej delcie lub przy zastosowaniu glikolu wydajność spada.

Z czego składa się urządzenie?

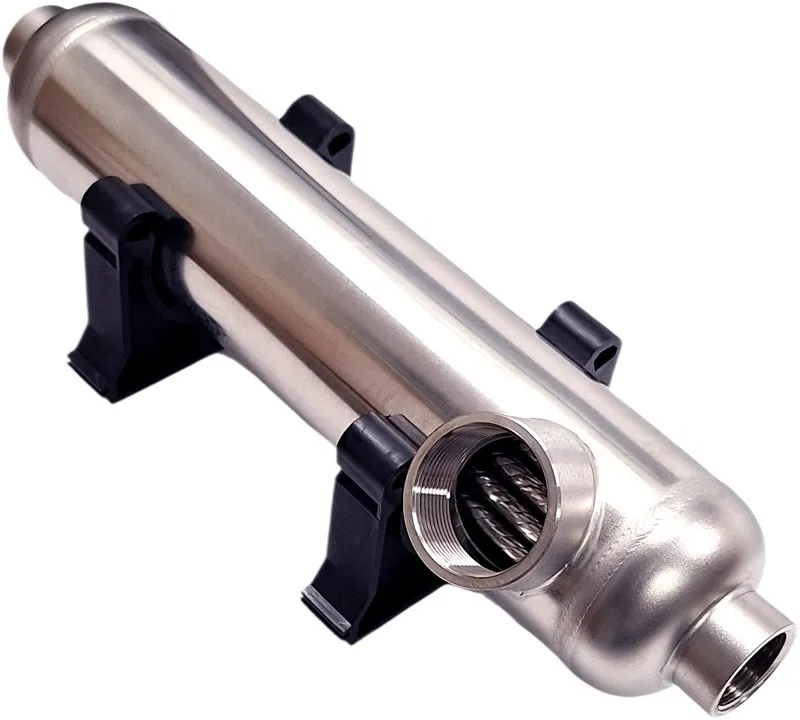

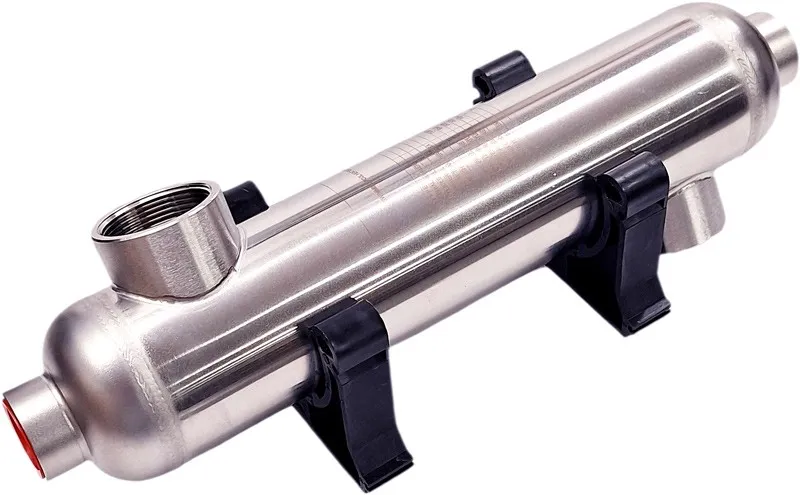

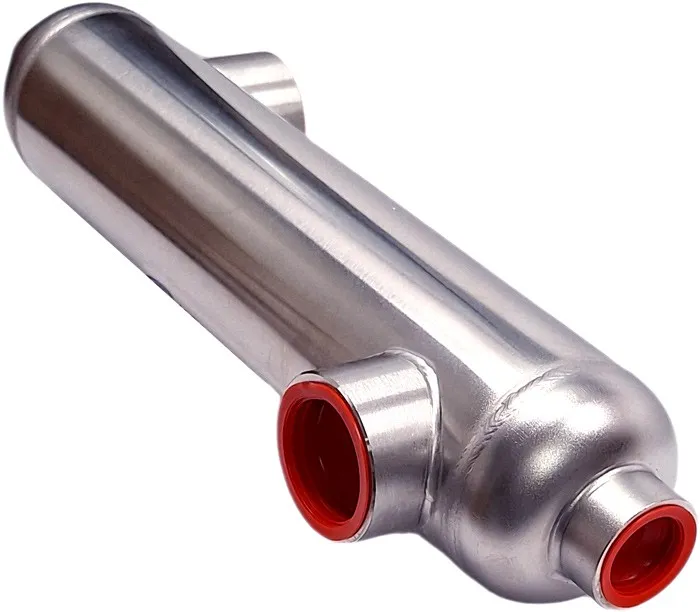

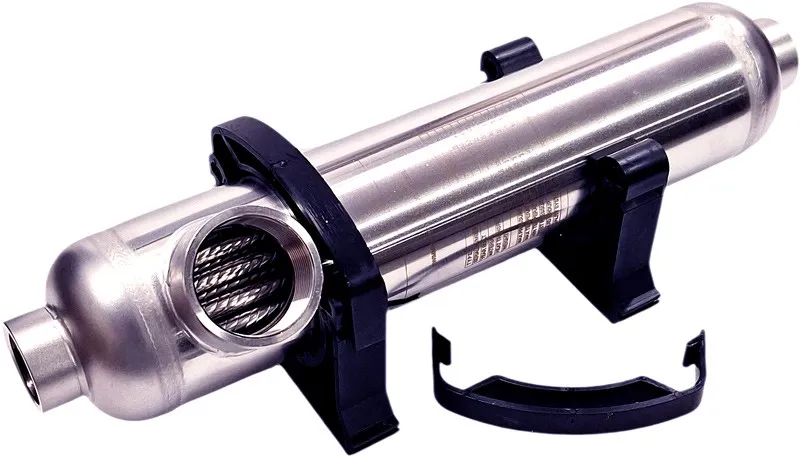

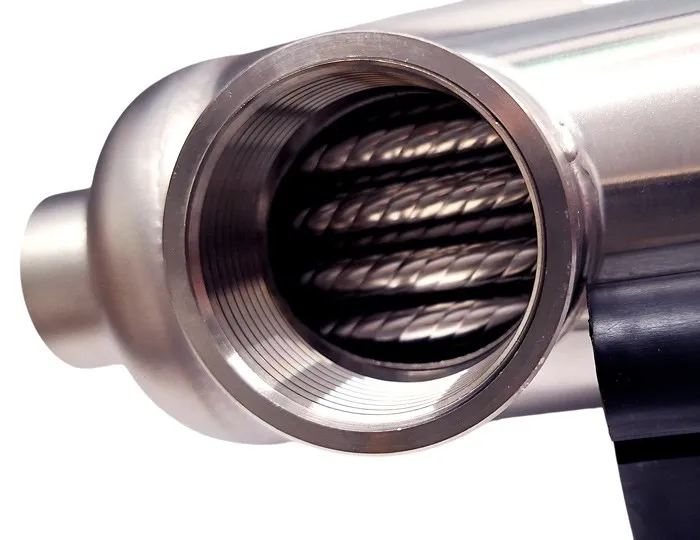

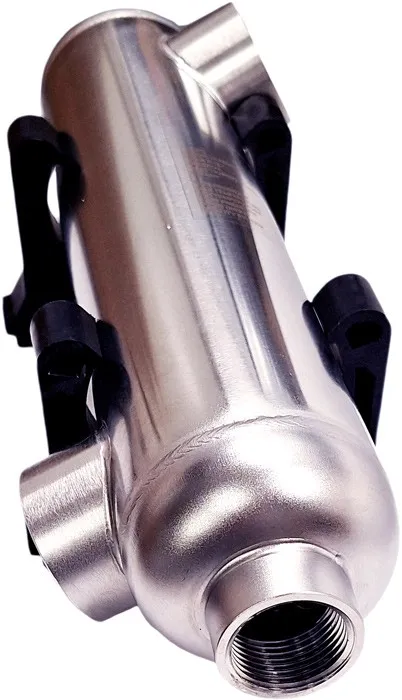

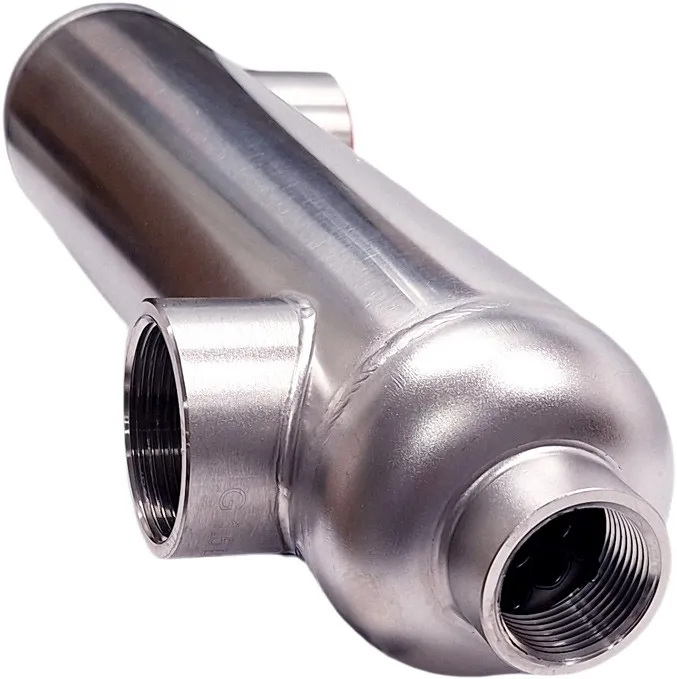

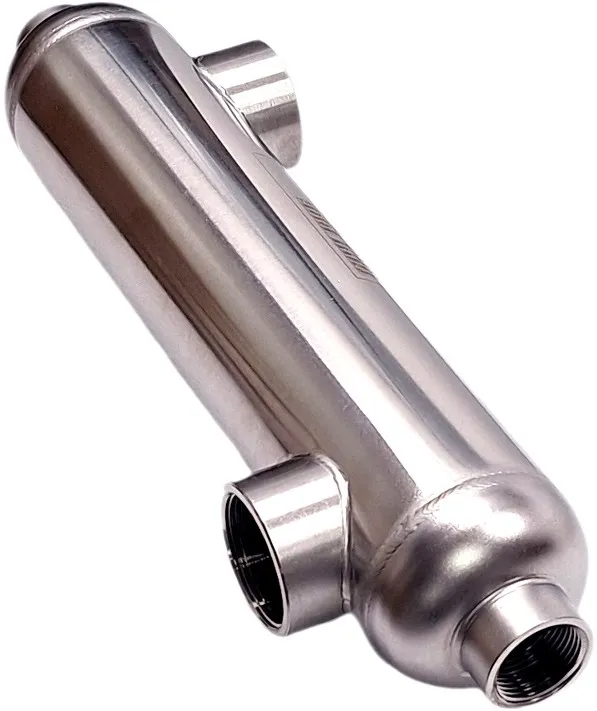

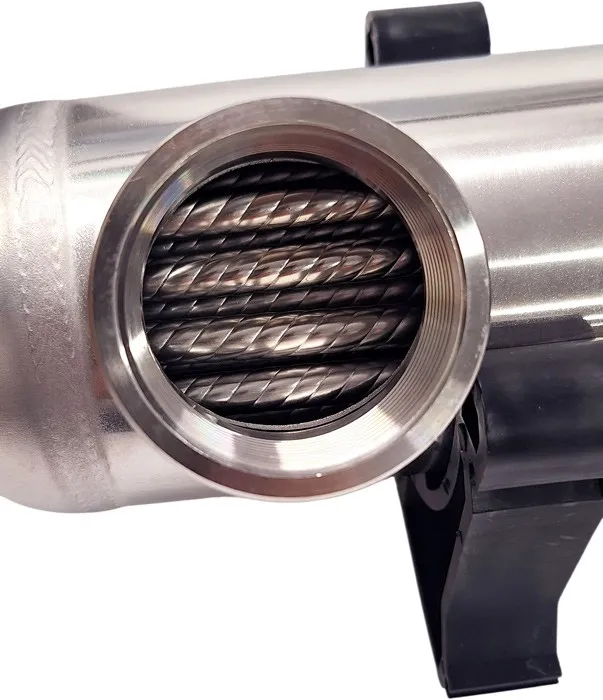

Konstrukcja płaszczowo-rurowa została opracowana pod kątem wysokiego przepływu objętościowego i ograniczenia ryzyka zatykania. Urządzenie ma króćce przyłączeniowe 2x 1,5 cala GW i 2x 1 cal GW, a jego budowa sprzyja samoczyszczeniu podczas typowej pracy basenowej.

Schemat podłączenia i montaż w instalacji wymiennika B155

Wytyczne montażowe

• Po stronie źródła ciepła należy zachować przepływ nominalny medium grzewczego 32 l/min.
• Po stronie basenu należy uwzględnić przepływ nominalny medium ogrzewanego 237 l/min.

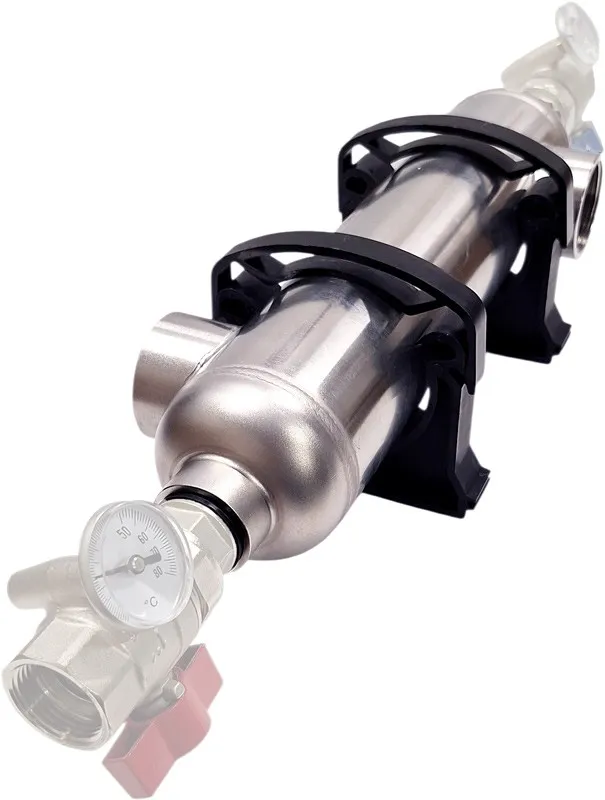

• Warto przewidzieć filtrację, odpowietrzenie oraz zawory odcinające dla łatwiejszej obsługi instalacji.
• Dobór pomp obiegowych powinien odpowiadać wymaganym przepływom i oporom całego układu.

Przykłady konfiguracji CO i CWU

Model może współpracować z obiegiem źródła ciepła zasilającym basen lub zbiornik z ciepłą wodą. W praktyce stosuje się go tam, gdzie trzeba odseparować obieg grzewczy od obiegu wody ogrzewanej i zachować stabilny transfer energii.

Jak dobrać wymiennik B155 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest wymagana moc 50 kW oraz realna temperatura zasilania źródła.
• Istotna jest różnica temperatur między mediami, ponieważ wpływa bezpośrednio na osiąganą wydajność.
• Należy sprawdzić wymagane przepływy: 32 l/min po stronie grzewczej i 237 l/min po stronie ogrzewanej.
• Trzeba dopasować przyłącza 2x 1,5 cala GW i 2x 1 cal GW do średnic instalacji.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy źródło pracuje na niższej temperaturze, występuje glikol albo rzeczywista różnica temperatur jest mniejsza niż 60°C. W takich warunkach moc nominalna ma charakter orientacyjny, dlatego dobór powinien uwzględniać zapas wydajności.

Najczęstsze pytania

Poniżej znajdziesz krótkie odpowiedzi na pytania o działanie, zastosowanie i dobór modelu B155 do instalacji basenowej oraz pokrewnych układów grzewczych.

Do czego służy wymiennik ciepła B155?

Służy do przekazywania ciepła między obiegiem źródła a wodą basenową bez mieszania mediów. To rozwiązanie do ogrzewania basenów, jacuzzi i zbiorników z ciepłą wodą. Sprawdza się tam, gdzie potrzebna jest separacja obiegów i wysoki przepływ po stronie wody ogrzewanej.

Jak działa ten wymiennik ciepła?

Działa przez przekazanie energii między dwoma obiegami oddzielonymi przegrodą roboczą. Medium grzewcze oddaje ciepło, a woda basenowa je odbiera, bez kontaktu obu cieczy. Najwyższą wydajność uzyskuje w układzie woda-woda przy dużej różnicy temperatur.

Kiedy moc 50 kW jest osiągalna?

Pełne 50 kW jest osiągalne przy odpowiednich warunkach pracy. Dotyczy to układu woda-woda i różnicy temperatur między mediami na poziomie 60°C. Przy niższej delcie temperatur lub przy glikolu rzeczywista wydajność będzie niższa.

Czy ten model nadaje się do wody słonej lub morskiej?

Nie, model jest przeznaczony do wody słodkiej. Producent źródłowy nie zaleca stosowania go do wody z dodatkiem soli ani do wody morskiej. To ważne kryterium już na etapie doboru.

Czy B155 współpracuje z podłogówką lub innym źródłem ciepła?

Tak, ale warunkowo i po sprawdzeniu parametrów pracy instalacji. Kluczowe są wymagane przepływy, temperatura zasilania i potrzebna moc wymiany ciepła. W opisie wskazano możliwość zastosowania także w ogrzewaniu podłogowym, zwłaszcza tam, gdzie liczą się małe straty ciśnienia.
