Wymiennik ciepła basenowy stalowy B3600 1060kW

B3600 — najważniejsze informacje

B3600 to basenowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do większych basenów i układów o mocy 1060 kW. Stalowa konstrukcja oraz powierzchnia wymiany 6,42 m2 wspierają wydajną pracę tam, gdzie liczy się skuteczne ogrzewanie wody i stabilne parametry instalacji.

• Moc grzewcza: 1060 kW
• Przyłącza: 2x 4 cale GW oraz 2x 2 cala GW
• Zastosowanie: większe baseny i wymagające układy wymiany ciepła
• Powierzchnia wymiany: 6,42 m2

To rurowy wymiennik ciepła do instalacji basenowych, który umożliwia skuteczne przekazanie ciepła z obiegu grzewczego do wody basenowej bez kontaktu obu mediów. Model sprawdzi się tam, gdzie potrzebna jest wysoka moc, niski spadek ciśnienia i trwała konstrukcja ze stali nierdzewnej.

Specyfikacja techniczna wymiennika B3600

Model	B3600
Moc grzewcza	1060 kW
Powierzchnia wymiany ciepła	6,42 m²
Maksymalne ciśnienie robocze	6 bar
Przyłącza	2x 4 cale GW, 2x 2 cala GW
Maks. temperatura pracy	do 208 °C
Wymiary	długość z króćcami 1370 mm, średnica 165 mm
Materiał	stal nierdzewna

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B3600?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się w instalacjach ogrzewania basenowego zasilanych z niezależnego źródła ciepła. Choć fraza użytkownika często brzmi płytowy wymiennik ciepła, w tym przypadku jest to konstrukcja płaszczowo-rurowa przeznaczona do dużych wydajności.

Korzyści w praktyce

Najważniejszą korzyścią jest możliwość ogrzewania dużej objętości wody przy zachowaniu separacji obiegów i stabilnej pracy instalacji. Wysoki przepływ przy niskich stratach ciśnienia ułatwia współpracę z rozbudowanymi układami.

Typowe zastosowania

Model jest dobrym wyborem do większych basenów oraz układów, w których kluczowe są duża moc, odporność materiałowa i efektywna wymiana ciepła.

Zasada działania i budowa wymiennika B3600

Jak działa wymiana ciepła?

Wymiennik pracuje przeciwprądowo, co zwiększa skuteczność przekazywania energii między mediami. Czynnik grzewczy przepływa po jednej stronie układu, a medium ogrzewane po drugiej, dzięki czemu ciepło przechodzi przez powierzchnię rurek bez mieszania obiegów.

Z czego składa się urządzenie?

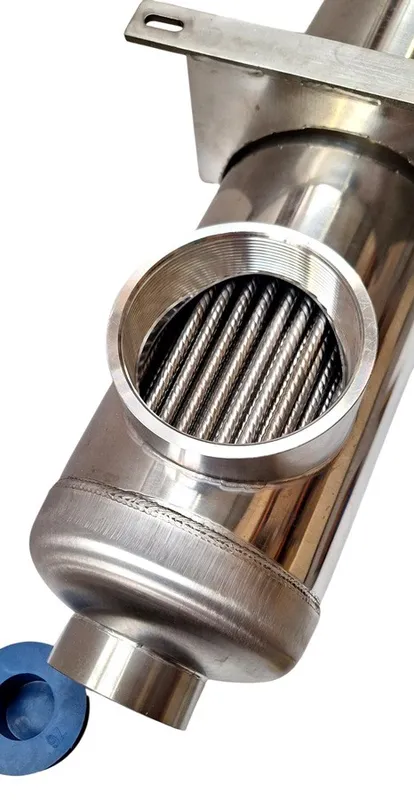

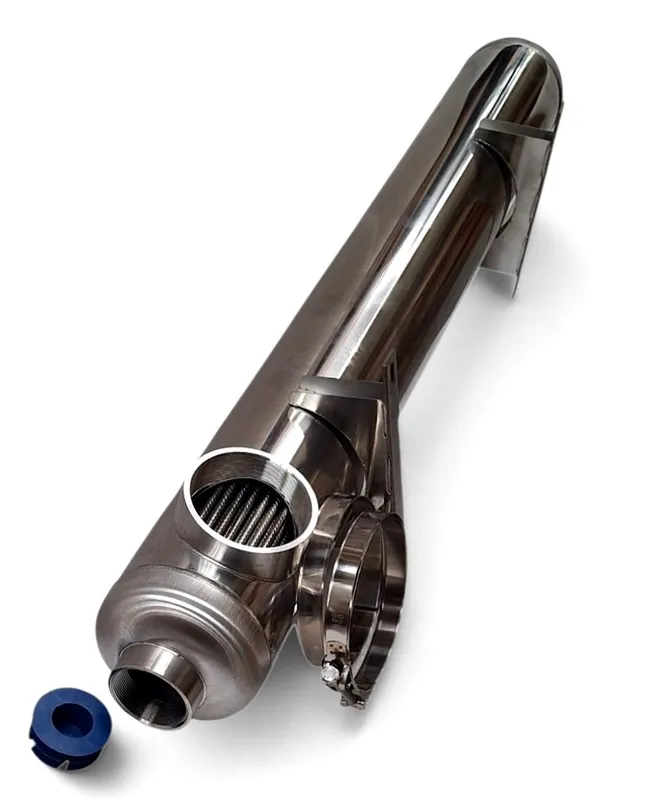

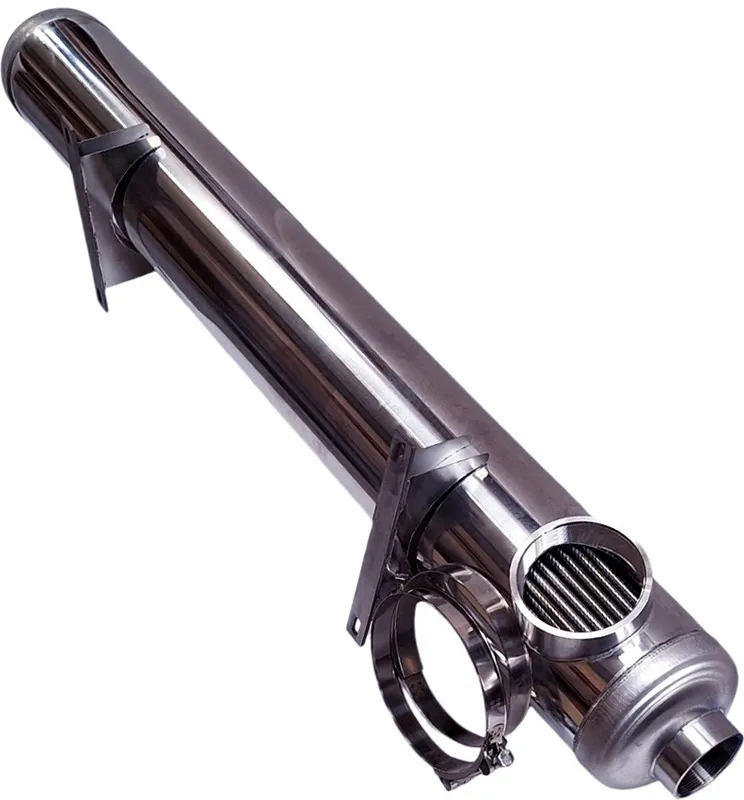

Konstrukcja została wykonana ze stali nierdzewnej i opiera się na układzie płaszczowo-rurowym. Istotne elementy to korpus, powierzchnia wymiany 6,42 m2 oraz króćce przyłączeniowe 2x 4 cale GW i 2x 2 cala GW.

Schemat podłączenia i montaż w instalacji wymiennika B3600

Wytyczne montażowe

• Wymiennik należy podłączać przeciwprądowo dla uzyskania maksymalnej wydajności.
• K1 to wlot medium grzewczego, K4 to wylot medium grzewczego.
• K3 to wlot medium ogrzewanego, K2 to wylot medium ogrzewanego.
• W instalacji warto przewidzieć filtrację, odpowietrzenie oraz armaturę odcinającą.

Przykłady konfiguracji CO i CWU

Model może pracować jako element pośredniczący między źródłem ciepła a obiegiem ogrzewanej wody basenowej. Przy doborze całego układu trzeba uwzględnić wydajność pomp obiegowych i wymagany przepływ po obu stronach wymiennika.

Jak dobrać wymiennik B3600 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc 1060 kW oraz wymagana różnica temperatur między mediami.
• Przy różnicy 60 °C urządzenie osiąga 100% wydajności, przy 50 °C około 85%, przy 40 °C około 70%, a przy 30 °C około 55%.
• Przy medium grzewczym opartym na glikolu wydajność spada do 85-92%.
• Znaczenie mają też przyłącza 2x 4 cale GW i 2x 2 cala GW oraz maksymalne ciśnienie robocze 6 bar.

Kiedy wybrać większy model?

Większy zapas wydajności warto rozważyć przy niższej różnicy temperatur, słabszym przepływie lub dużej objętości basenu. Ten model jest przewidziany do wymagających zastosowań, nominalnie do basenów o objętości do 1100 m3 lub 750 m3 zależnie od parametrów pracy.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, doboru mocy, podłączenia oraz warunków uzyskania nominalnej wydajności. Poniżej zebrano krótkie odpowiedzi pomocne przed zakupem i planowaniem montażu.

Do czego służy ten wymiennik ciepła?

Służy do ogrzewania wody basenowej przez przekazywanie ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu obieg grzewczy i obieg basenowy pozostają odseparowane. To rozwiązanie szczególnie przydatne w większych basenach i układach o wysokim zapotrzebowaniu na moc.

Jak działa model B3600?

Działa na zasadzie wymiany ciepła między dwoma mediami przepływającymi przez oddzielne kanały wymiennika. Podłączenie przeciwprądowe zwiększa skuteczność przekazywania energii. Ciepło przechodzi przez stalową powierzchnię wymiany bez kontaktu obu cieczy.

Od czego zależy rzeczywista wydajność wymiennika?

Przede wszystkim od różnicy temperatur między mediami oraz rodzaju czynnika grzewczego. Przy 60 °C uzyskiwana jest pełna wydajność, a przy niższych różnicach spada ona odpowiednio do podanych poziomów. Zastosowanie glikolu także obniża sprawność względem układu woda-woda.

Czy ten model nadaje się do dużego basenu?

Tak, to model przeznaczony do większych basenów i wymagających układów wymiany ciepła. Nominalnie obsługuje objętość do 1100 m3 lub 750 m3 zależnie od różnicy temperatur mediów. Ostateczny dobór zależy jednak od rzeczywistego przepływu i parametrów całej instalacji.

Na co zwrócić uwagę przy montażu?

Najważniejsze jest poprawne podłączenie króćców i zachowanie układu przeciwprądowego. Warto też uwzględnić filtrację, odpowietrzenie oraz armaturę odcinającą dla bezpiecznej pracy serwisowej. Instalacja powinna być dobrana do przyłączy 2x 4 cale GW i 2x 2 cala GW oraz ciśnienia roboczego do 6 bar.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
