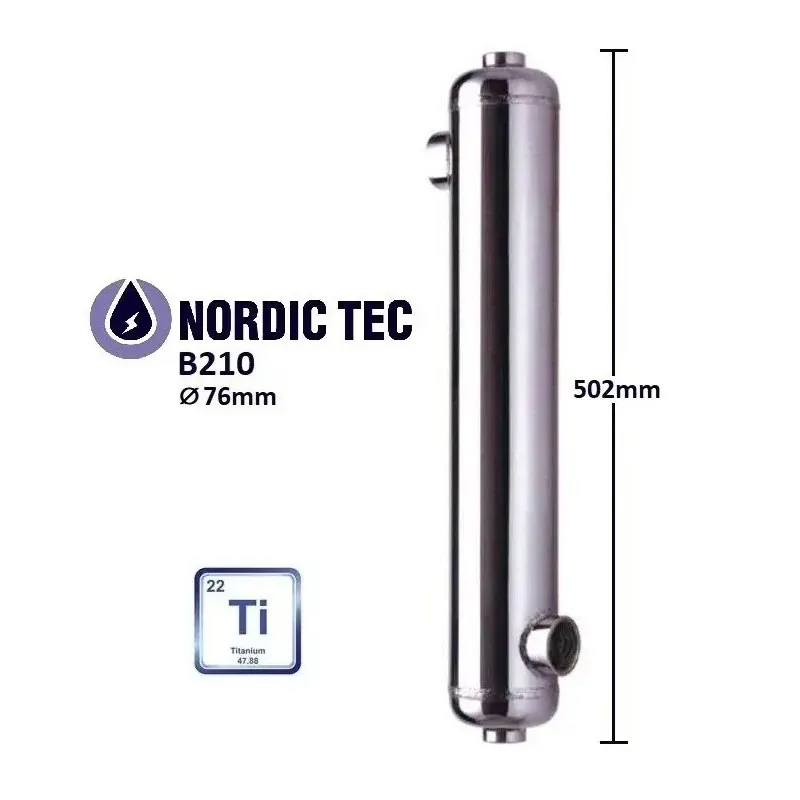

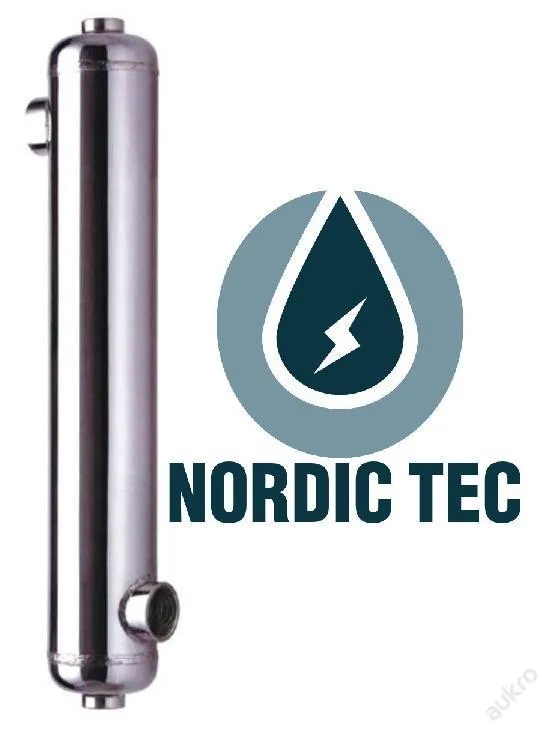

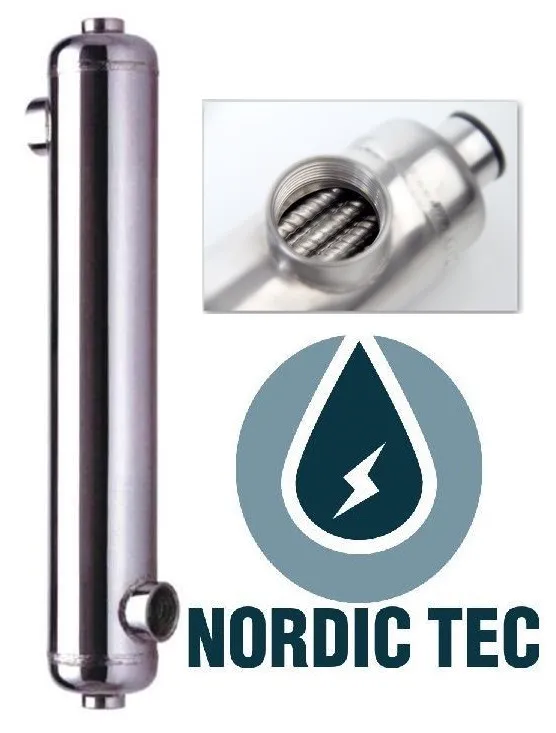

Wymiennik ciepła basenowy tytanowy B210-Ti 61kW TYTAN

B210-Ti — najważniejsze informacje

B210-Ti to płytowy wymiennik ciepła do basenów, przeznaczony do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy grzewczej 60 kW. Dzięki tytanowej konstrukcji sprawdza się szczególnie w instalacjach z wodą słoną lub morską, gdzie kluczowa jest odporność na korozję i stabilna praca.

• Moc grzewcza: 60 kW
• Przyłącza: 4x 1 1/2 cala
• Powierzchnia wymiany: 0.440 m²
• Zastosowanie: baseny z wodą słoną lub morską

To wymiennik ciepła do efektywnego ogrzewania wody basenowej z wykorzystaniem osobnego obiegu źródła ciepła. Rozwiązuje problem bezpiecznego przekazania energii w instalacjach, gdzie medium basenowe wymaga wysokiej odporności materiałowej.

Specyfikacja techniczna wymiennika B210-

Model	B210-
Moc grzewcza	60 kW
Powierzchnia wymiany ciepła	0.440 m²
Maks. ciśnienie robocze	6 bar
Maks. temperatura pracy	207 °C
Materiał	tytan
Przyłącza	4x 1 1/2 cala
Przepływ płynu nośnika ciepła	35,0 l/min
Przepływ płynu ogrzewanego	242,0 l/min
Czynnik	woda, woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B210-?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, dzięki czemu można oddzielić wodę basenową od obiegu źródła ciepła. Ten płytowy wymiennik ciepła sprawdza się przede wszystkim w instalacjach basenowych z wodą słoną, morską lub agresywną chemicznie, gdzie standardowe materiały mogą ulegać przyspieszonej korozji.

Korzyści w praktyce

• bezpieczna separacja obiegów
• wysoka odporność na korozję
• skuteczne ogrzewanie wody basenowej

Typowe zastosowania

• baseny prywatne i użytkowe
• układy grzewcze i chłodnicze z medium agresywnym
• instalacje wymagające tytanowego materiału wymiany

Model B210-Ti został zaprojektowany do pracy w wymagających warunkach instalacyjnych. Najważniejsze parametry pozwalają szybko ocenić jego przydatność pod kątem mocy, przepływu, temperatury i odporności materiałowej.

Moc grzewcza: 60 kW
Powierzchnia wymiany ciepła: 0.440 m²
Maks. ciśnienie robocze: 6 bar
Maks. temperatura pracy: 207 °C
Materiał: tytan
Przyłącza: 4x 1 1/2 cala
Przepływ płynu nośnika ciepła: 35,0 l/min
Przepływ płynu ogrzewanego: 242,0 l/min

Zasada działania i budowa wymiennika B210-

Jak działa wymiana ciepła?

Wymiennik pracuje poprzez przepływ dwóch mediów po oddzielonych kanałach, dzięki czemu energia cieplna przechodzi przez powierzchnię wymiany bez kontaktu cieczy ze sobą. Strona grzewcza oddaje ciepło do strony ogrzewanej, a obiegi pozostają hydraulicznie rozdzielone.

Z czego składa się urządzenie?

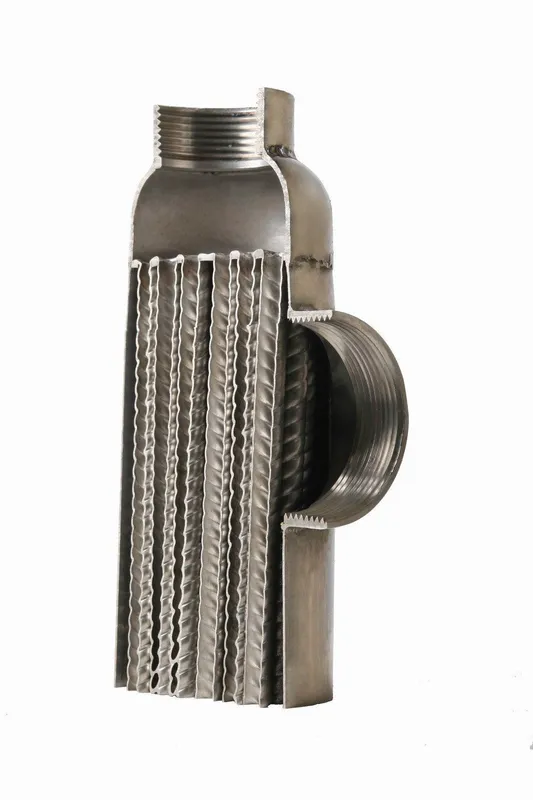

Kluczowym elementem jest korpus wymiany wykonany w 100% z tytanu. Uzupełnieniem konstrukcji są króćce przyłączeniowe 4x 1 1/2 cala, które umożliwiają wpięcie urządzenia w obieg źródła ciepła i obieg wody basenowej.

Schemat podłączenia i montaż w instalacji wymiennika B210-

Wytyczne montażowe

• zachowaj właściwy kierunek podłączenia obiegów grzewczego i ogrzewanego
• stosuj armaturę oraz złączki odporne na korozję
• warto dodać filtry i zawory regulacyjne dla ochrony urządzenia
• należy uwzględnić prawidłowy przepływ po obu stronach wymiennika

Przykłady konfiguracji CO i CWU

Model może współpracować z zewnętrznym źródłem ciepła lub chłodu, jeśli parametry obiegów są właściwie dobrane. W praktyce stosuje się go tam, gdzie trzeba skutecznie oddzielić obieg roboczy od medium basenowego.

Jak dobrać wymiennik B210- do instalacji?

Kluczowe parametry doboru

• moc źródła ciepła: 60 kW
• powierzchnia wymiany: 0.440 m²
• maksymalne ciśnienie robocze: 6 bar
• maksymalna temperatura pracy: 207 °C
• przyłącza: 4x 1 1/2 cala
• przepływ po stronie nośnika i medium ogrzewanego

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy różnica temperatur między obiegami jest niższa albo w układzie pracuje glikol, co obniża efektywność przekazywania ciepła. Przy mniejszej różnicy temperatur realna wydajność spada, dlatego dobór powinien uwzględniać rzeczywiste warunki pracy instalacji.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zastosowania, sposobu działania i doboru urządzenia do konkretnego obiegu. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model będzie właściwy do Twojej instalacji.

Do czego służy ten wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce ogrzewa wodę basenową z wykorzystaniem osobnego obiegu źródła ciepła. To szczególnie ważne tam, gdzie medium basenowe wymaga podwyższonej odporności korozyjnej.

Jak działa wymiennik B210-Ti?

Działa przez przekazywanie energii cieplnej przez powierzchnię wymiany oddzielającą dwa przepływające media. Jeden obieg oddaje ciepło, a drugi je odbiera, bez bezpośredniego kontaktu cieczy. Dzięki temu układ pozostaje bezpieczny i hydraulicznie rozdzielony.

Czy ten model nadaje się do wody słonej lub morskiej?

Tak, ten model jest przeznaczony do wody słonej lub morskiej. Wynika to z wykonania w 100% z tytanu, bez domieszek. Taki materiał dobrze sprawdza się w środowisku o podwyższonym ryzyku korozji.

Jak dobrać moc wymiennika do basenu?

Moc należy dobrać do rzeczywistych warunków pracy, a nie wyłącznie do wartości nominalnej. Trzeba uwzględnić różnicę temperatur między obiegami, rodzaj medium oraz wymagane przepływy. Przy niższej różnicy temperatur lub zastosowaniu glikolu efektywność wymiany spada.

Na co zwrócić uwagę przy montażu?

Najważniejsze jest prawidłowe podłączenie króćców i zapewnienie odpowiedniego przepływu po obu stronach. Warto stosować materiały odporne na korozję oraz dodać filtry i zawory regulacyjne. To pomaga utrzymać sprawność i ogranicza ryzyko zanieczyszczenia wymiennika.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
