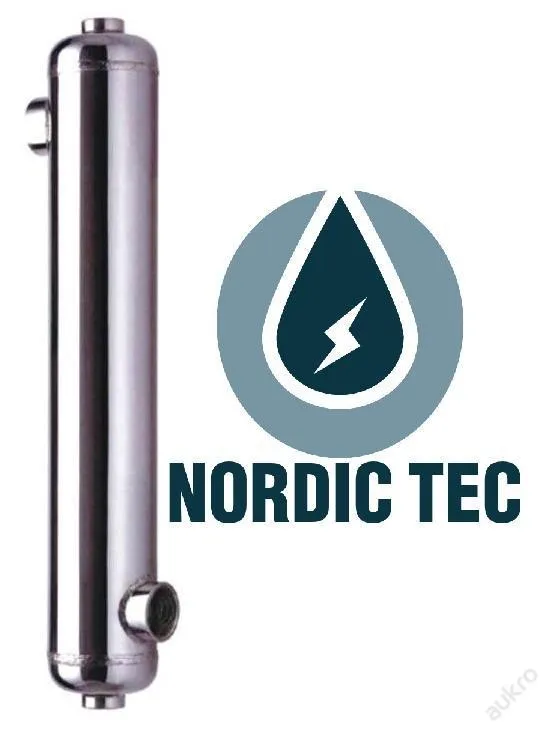

Wymiennik ciepła basenowy tytanowy B600-Ti 180kW

B600-Ti — najważniejsze informacje

Wymiennik ciepła basenowy Tytanowy B600-Ti 180kW to wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony przede wszystkim do większych basenów z wodą słoną lub morską. Model o mocy 180,0 kW, z powierzchnią wymiany 1,55 m2 i konstrukcją z tytanu sprawdza się tam, gdzie liczy się odporność materiałowa oraz wysoka wydajność wymiany.

• Moc: 180,0 kW
• Powierzchnia wymiany: 1,55 m2
• Przyłącza: 2x 2 cale GW oraz 2x 2,5 cala GW
• Zastosowanie: większe baseny, spa, zbiorniki z ciepłą wodą, także z dodatkiem soli

To wymiennik ciepła do instalacji basenowych i grzewczych, który umożliwia skuteczne ogrzewanie wody przy zachowaniu rozdzielenia obiegów. Tytanowa konstrukcja wspiera pracę w wymagającym środowisku, a ciśnienie robocze do 6 bar i testowe 10 bar ułatwia dobór do rozbudowanych układów.

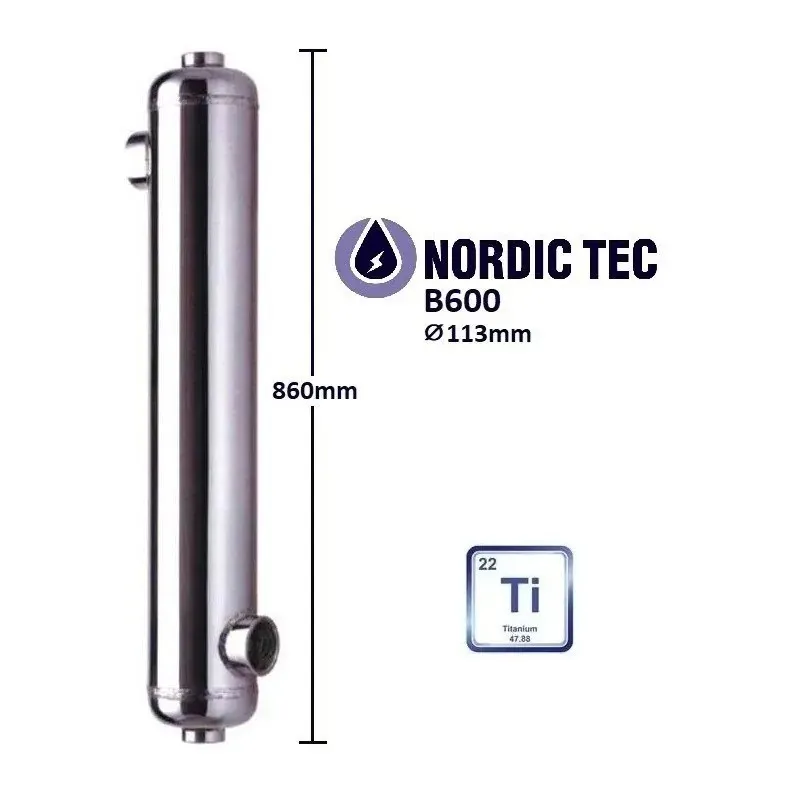

Specyfikacja techniczna wymiennika B600-

Model	B600-
Moc cieplna	180,0 kW
Powierzchnia wymiany ciepła	1,55 m²
Maksymalne ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Materiał	tytan
Przyłącza czynnika grzewczego	2x 2 cala GW
Przyłącza czynnika ogrzewanego	2x 2,5 cala GW
Przepływ nominalny strony gorącej	66,0 l/min | 3,96 m³/h
Przepływ nominalny medium ogrzewanego	432,0 l/min | 25,92 m³/h
Maks. temperatura pracy	do 209 °C
Czynnik	woda-woda; glikol

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B600-?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie połączyć źródło ciepła z obiegiem odbiorczym. Dzięki temu płytowy wymiennik ciepła może wspierać instalacje wymagające separacji hydraulicznej oraz pracy z różnymi parametrami medium.

Typowe zastosowania

Model sprawdzi się przede wszystkim w ogrzewaniu basenów, spa i zbiorników ciepłej wody, także z wodą soloną. Może pracować również w układach CO, ogrzewaniu podłogowym, z pompą ciepła, kominkiem, kotłem, solarami oraz w wybranych zastosowaniach chłodniczych i przemysłowych.

Najważniejsze parametry tego modelu to moc 180,0 kW, powierzchnia wymiany 1,55 m2 oraz tytanowy materiał wykonania. Do tego dochodzą duże przyłącza, wysoka temperatura pracy do 209 °C oraz nominalne przepływy 3,96 m3/h po stronie gorącej i 25,92 m3/h po stronie medium ogrzewanego.

Zasada działania i budowa wymiennika B600-

Jak działa wymiana ciepła?

Wymiennik przenosi energię cieplną z jednego obiegu do drugiego przez powierzchnię wymiany, bez kontaktu i mieszania mediów. Najwyższą wydajność uzyskuje przy podłączeniu w przeciwprądzie, czyli wtedy, gdy oba czynniki przepływają w przeciwnych kierunkach.

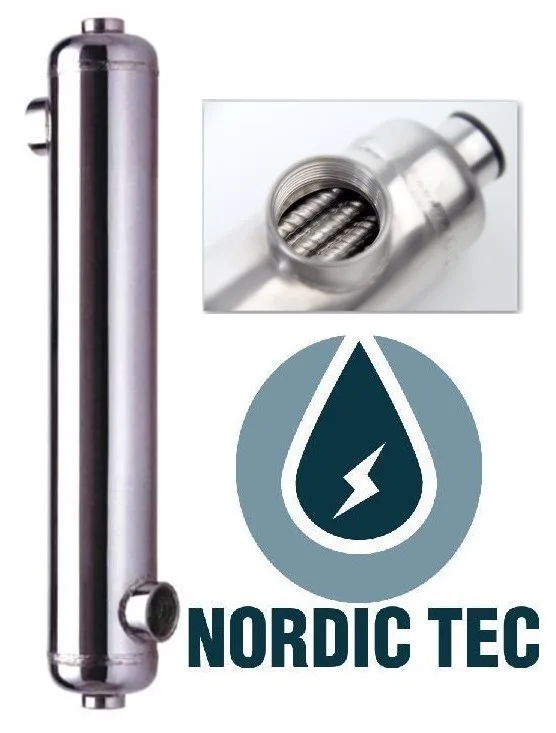

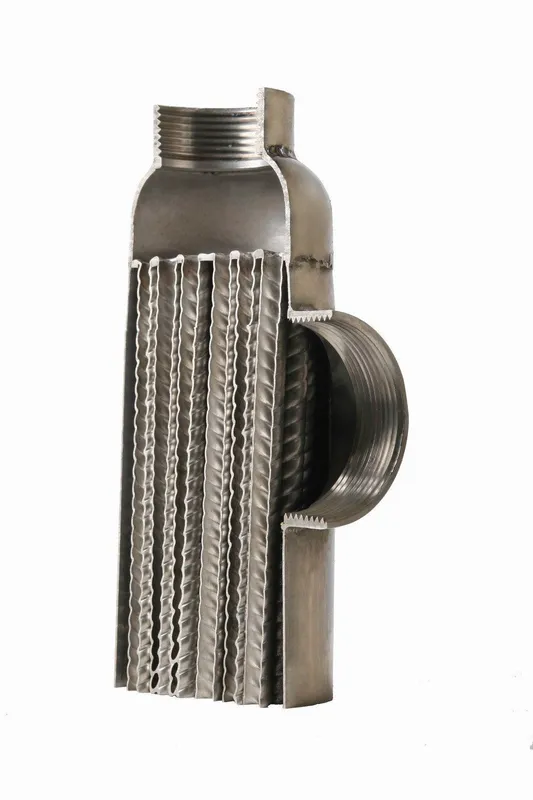

Z czego składa się urządzenie?

Konstrukcja opiera się na korpusie z tytanu i króćcach przyłączeniowych o dwóch średnicach: 2 cale GW dla czynnika grzewczego oraz 2,5 cala GW dla medium ogrzewanego. Taki układ sprzyja wysokiemu przepływowi przy niskich stratach ciśnienia i wspiera efekt samoczyszczenia.

Schemat podłączenia i montaż w instalacji wymiennika B600-

Wytyczne montażowe

• Podłącz wymiennik w przeciwprądzie, aby uzyskać maksymalną wydajność.
• K1 to wlot medium grzewczego, K4 to jego wylot.
• K3 to wlot medium ogrzewanego, K2 to jego wylot.
• W instalacji warto uwzględnić filtrację, odpowietrzenie, zawory odcinające i dobór pomp do wymaganych przepływów.

Przykłady konfiguracji CO i CWU

Model można stosować między źródłem ciepła a obiegiem basenowym, w układach pompa ciepła ↔ odbiornik, kocioł ↔ zbiornik ciepłej wody lub tam, gdzie trzeba rozdzielić dwa obiegi pracujące na innych parametrach.

Jak dobrać wymiennik B600- do instalacji?

Kluczowe parametry doboru

• Sprawdź wymaganą moc źródła i odbioru: tutaj do 180,0 kW.
• Uwzględnij różnicę temperatur między mediami, bo wpływa na realną wydajność.
• Porównaj przepływy nominalne: 3,96 m3/h po stronie gorącej i 25,92 m3/h po stronie medium ogrzewanego.
• Dobierz przyłącza do instalacji: 2 cale GW oraz 2,5 cala GW.
• Zweryfikuj medium pracy, np. układ woda-woda lub z udziałem glikolu.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja ma mniejszą różnicę temperatur, pracuje na glikolu lub wymaga dodatkowego zapasu wydajności. To szczególnie ważne przy dużych basenach i intensywnej eksploatacji.

Najczęstsze pytania

Najczęstsze pytania dotyczą sposobu działania, zastosowania, doboru mocy oraz współpracy z różnymi źródłami ciepła. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy ten model pasuje do konkretnej instalacji.

Do czego służy wymiennik ciepła B600-Ti?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce umożliwia ogrzewanie basenu, spa lub zbiornika ciepłej wody z wykorzystaniem zewnętrznego źródła ciepła. Jest szczególnie przydatny tam, gdzie potrzebna jest separacja obiegów.

Jak działa ten wymiennik ciepła?

Działa przez przekazywanie energii cieplnej przez powierzchnię wymiany między dwoma strumieniami medium. Obie strony pracują oddzielnie, więc czynniki się nie mieszają. Najlepszą sprawność uzyskuje się przy podłączeniu w przeciwprądzie.

Kiedy warto zastosować ten model?

Warto go zastosować wtedy, gdy trzeba ogrzewać większy basen lub układ z wodą słoną. Model nadaje się także do spa, ogrzewania podłogowego, CO i wybranych układów chłodniczych. Tytanowy materiał jest istotny w wymagającym środowisku pracy.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do źródła ciepła, przepływu i różnicy temperatur między mediami. Dla tego modelu nominalna moc wynosi 180,0 kW, ale realna wydajność zależy od warunków pracy. Znaczenie ma też rodzaj medium, w tym ewentualna obecność glikolu.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła i ogrzewaniem podłogowym, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Trzeba zweryfikować wymagane przepływy, przyłącza oraz temperatury po obu stronach układu. Ostateczny dobór powinien wynikać z bilansu konkretnej instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
