Zawór trójdrożny 1 cal DN25 - 3-drogowy

Zawór trójdrożny 1 cal DN25 - 3-drogowy – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny 1 cal DN25 to zawór trójdrożny mieszający do regulacji temperatury czynnika w instalacjach C.O. i wybranych układach CWU. W tej wersji oferuje przyłącze 1 cal GW, średnicę DN25, ręczną obsługę z kątem obrotu 90° oraz pracę do 110°C przy ciśnieniu do 10 bar. To praktyczny wybór do układów wymagających stabilnego mieszania z możliwością późniejszej automatyzacji.

To element armatury do mieszania strumienia gorącego i chłodniejszego czynnika w instalacji grzewczej. Zawór trójdrożny mieszający pomaga ustawić właściwą temperaturę w obiegu, dlatego sprawdza się w układach C.O., obiegach grzejnikowych i mieszających. Model ma przyłącze 1 cal GW, średnicę DN25, pracuje ręcznie z kątem obrotu 90°, wytrzymuje temperaturę do 110°C i ciśnienie robocze do 10 bar.

Specyfikacja techniczna zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

Model	Zawór trójdrożny 1 cal DN25 - 3-drogowy
Typ zaworu	3-drogowy
Przyłącze	1 cal GW
Przyłącza - DN	DN25
Materiał korpusu	mosiądz Ms58
Kąt obrotu	90°
Maks. ciśnienie robocze	do 10 bar
Temperatura robocza	do 110°C

Specyfikacja techniczna i zasada działania zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający. Jego zadaniem jest połączenie dwóch strumieni czynnika o różnej temperaturze i podanie na wyjście medium o parametrach lepiej dopasowanych do potrzeb instalacji. W praktyce zawór reguluje udział czynnika z zasilania oraz z powrotu, co pomaga stabilizować temperaturę w obiegu i ograniczać zjawisko zimnego powrotu.

Budowa, materiał i sposób sterowania

Korpus wykonano z mosiądzu Ms58, czyli materiału powszechnie stosowanego w armaturze grzewczej. Element armatury jest przeznaczony do pracy przy temperaturze do 110°C i ciśnieniu do 10 bar. Obsługa odbywa się ręcznie przez obrót w zakresie 90°, a opcjonalnie zawór można doposażyć w siłownik elektryczny, jeśli instalacja ma pracować automatycznie.

Parametry techniczne zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

• Marka: Aquaventis
• Model: Zawór trójdrożny 1 cal DN25 - 3-drogowy
• Typ zaworu: trójdrożny, 3-drogowy
• Funkcja pracy: mieszający
• Przyłącze: 1 cal GW
• Średnica nominalna: DN25
• Materiał korpusu: mosiądz Ms58
• Maksymalne ciśnienie pracy: do 10 bar
• Maksymalna temperatura pracy: do 110°C
• Sposób sterowania: ręczne
• Kompatybilność z siłownikiem: tak, opcjonalnie
• Kąt obrotu: 90°

Najważniejsze korzyści zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

• Stabilizacja temperatury obiegu – ułatwia uzyskanie właściwej temperatury zasilania w instalacji C.O.
• Ochrona źródła ciepła – wspiera ograniczenie zjawiska zimnego powrotu i bardziej zrównoważoną pracę układu.
• Prosty dobór do instalacji – przyłącze 1 cal GW i DN25 pasują do wielu popularnych układów mieszających.
• Trwały korpus – mosiądz Ms58 dobrze sprawdza się w pracy instalacyjnej.
• Gotowość do automatyzacji – zawór może współpracować z opcjonalnym siłownikiem elektrycznym.

Zastosowanie w instalacji zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

• Ogrzewanie podłogowe – gdy układ wymaga mieszania i zgodności średnicy 1 cal / DN25.
• Obieg grzejnikowy – jeśli potrzebna jest regulacja temperatury czynnika przy doborze pod przyłącze 1 cal GW.
• Ochrona powrotu kotła – w instalacjach, w których zawór ma wspierać utrzymanie bardziej stabilnych temperatur pracy.
• Układy mieszające C.O. – tam, gdzie wymagane jest łączenie zasilania i powrotu w jednym punkcie regulacji.
• Wybrane instalacje CWU – jeśli dany schemat przewiduje zastosowanie zaworu trójdrożnego i zgodność DN25.

Dobór i parametryzacja przed zakupem zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

Jak dobrać średnicę i DN?

Najpierw sprawdź zgodność przyłącza z instalacją. Ten model ma 1 cal GW i średnicę nominalną DN25, więc powinien odpowiadać średnicy przewodów i armatury w danym obiegu. Warto też potwierdzić, czy układ wymaga funkcji mieszającej oraz czy parametry pracy mieszczą się w zakresie do 110°C i do 10 bar.

Kiedy wybrać wersję z siłownikiem?

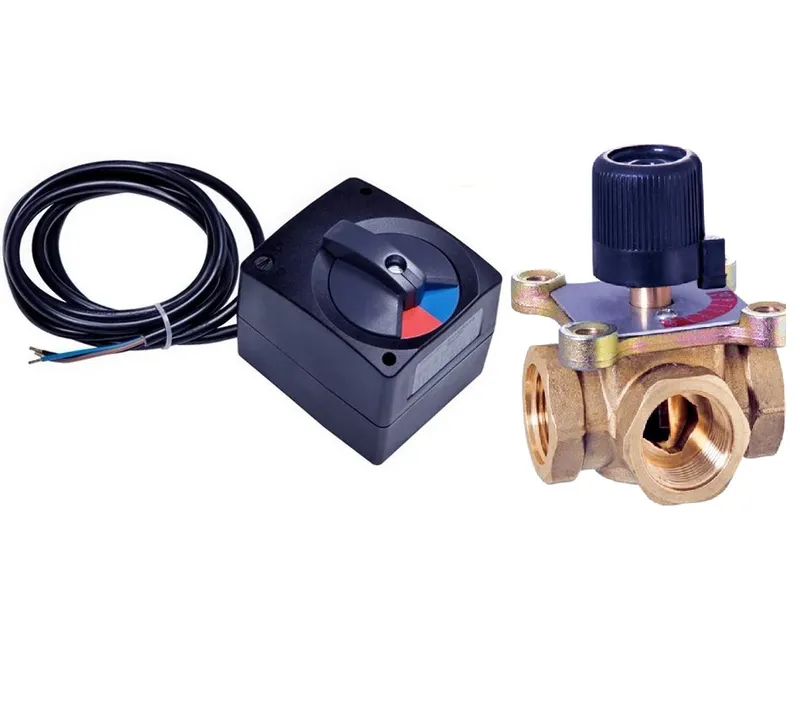

Wersję z siłownikiem warto rozważyć wtedy, gdy zależy Ci na automatycznej regulacji temperatury. To dobre rozwiązanie w instalacjach współpracujących ze sterownikiem lub tam, gdzie nastawy zmieniają się często. Do podłogówki zwykle wybiera się zawór zapewniający precyzyjne mieszanie i możliwość integracji z automatyką.

Montaż i podłączenie zaworu Zawór trójdrożny 1 cal DN25 - 3-drogowy

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w układzie mieszającym na odcinku, w którym łączą się strumienie zasilania i powrotu. Oznaczenia portów A, B i AB należy zawsze interpretować zgodnie ze schematem przewidzianym dla danego układu, ponieważ od tego zależy poprawny kierunek przepływu. Jeśli zawór pracuje z siłownikiem, trzeba zachować zgodność elementu wykonawczego ze sterowaniem elektrycznym instalacji.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Miesza dwa strumienie czynnika, aby uzyskać odpowiednią temperaturę na wyjściu. W praktyce łączy medium cieplejsze z chłodniejszym powrotem i reguluje ich proporcje ustawieniem elementu wewnętrznego. Dzięki temu obieg może pracować stabilniej i bez nadmiernych skoków temperatury.

Powinien być zamontowany w miejscu przewidzianym przez schemat układu mieszającego. Najczęściej pracuje tam, gdzie łączą się zasilanie i powrót obiegu C.O. Kluczowe jest zachowanie kierunku przepływu oraz prawidłowe przypisanie portów A, B i AB.

Czy warto montować zawór mieszający?

Tak, jeśli instalacja wymaga regulacji temperatury czynnika. Zawór poprawia kontrolę nad temperaturą zasilania, wspiera ochronę źródła ciepła i ułatwia współpracę z obiegami o różnych wymaganiach. Jest szczególnie przydatny w układach mieszających i ochronie powrotu.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wybierz wersję z siłownikiem, gdy chcesz automatycznej regulacji. To dobre rozwiązanie przy współpracy ze sterownikiem, w rozbudowanych instalacjach i tam, gdzie temperatura obiegu ma być korygowana bez ręcznej obsługi. Sam zawór jest przystosowany do takiej rozbudowy opcjonalnie.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Dobór trzeba oprzeć na średnicy przyłącza i wymaganiach obiegu. Ten model ma 1 cal GW i DN25, więc powinien odpowiadać średnicy przewodów oraz armatury w instalacji. Przed zakupem sprawdź też funkcję mieszającą oraz dopuszczalne ciśnienie i temperaturę pracy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
