Zawór trójdrożny 3/4 cala DN20

Zawór trójdrożny 3/4 cala DN20 – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny 3/4 cala DN20 to element do mieszania czynnika w instalacjach grzewczych, przeznaczony do pracy z przyłączem 3/4 cala i temperaturą do 110°C. Sprawdza się w układach C.O., gdzie istotna jest regulacja temperatury obiegu, ręczna obsługa oraz możliwość dopasowania do współpracującego siłownika.

To zawór do regulacji i mieszania przepływu w instalacjach grzewczych. Zawór trójdrożny mieszający w tej wersji ma przyłącze 3/4 cala, średnicę DN20, obsługę ręczną z kątem obrotu 90 stopni i jest przystosowany do pracy w temperaturze do 110°C przy ciśnieniu do 10 bar. To dobry wybór do obiegów, w których trzeba kontrolować temperaturę czynnika i zachować zgodność średnicy przyłącza z instalacją.

Specyfikacja techniczna zaworu Zawór trójdrożny 3/4 cala DN20

Model	Zawór trójdrożny 3/4 cala DN20
Przyłącze	3/4 cala
Przyłącza - DN	DN20
Gwinty przyłączeniowe	3/4 na gwincie wewnętrznym
Materiał korpusu	mosiądz Ms58
Kąt obrotu	90 stopni
Maks. ciśnienie robocze	do 10 bar
Temperatura robocza	do 110°C

Specyfikacja techniczna i zasada działania zaworu Zawór trójdrożny 3/4 cala DN20

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający. Jego zadaniem jest łączenie dwóch strumieni czynnika i kierowanie ich do wspólnego wyjścia, co pozwala uzyskać pożądaną temperaturę w obiegu. W typowym układzie porty A i B doprowadzają media o różnych parametrach, a port AB prowadzi mieszaninę dalej do instalacji. Pozycja elementu roboczego zmienia proporcje mieszania, a tym samym temperaturę zasilania.

Budowa, materiał i sposób sterowania

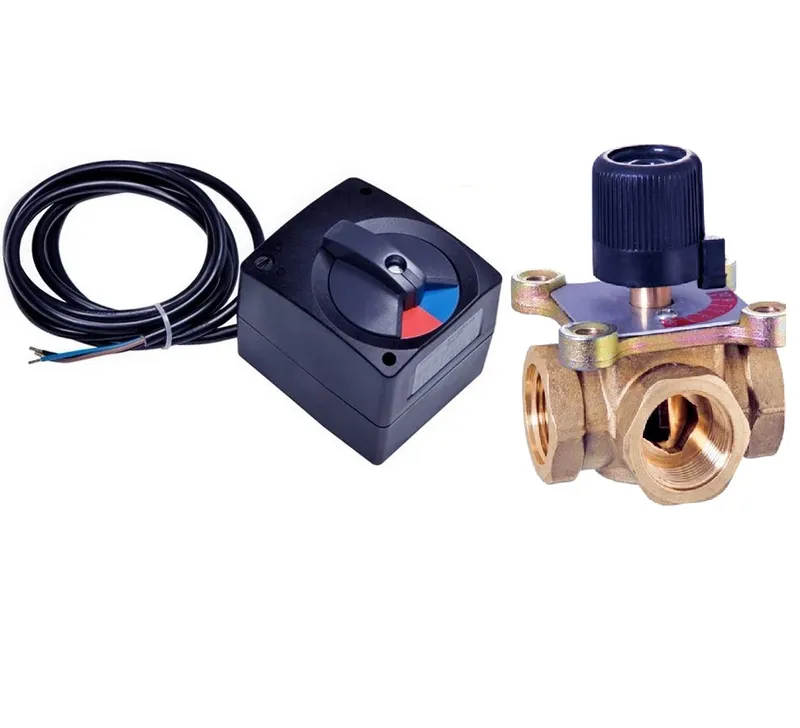

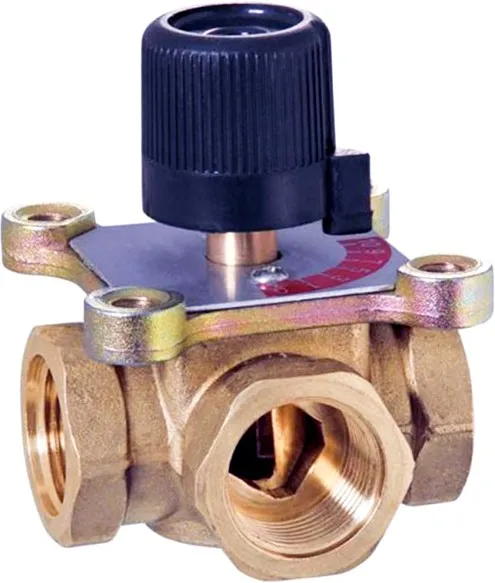

Korpus wykonano z mosiądzu Ms58, co zapewnia trwałość w standardowych zastosowaniach grzewczych. Zawór ma gwinty wewnętrzne 3/4 cala, kąt obrotu 90 stopni, temperaturę pracy do 110°C i zalecane ciśnienie robocze do 10 bar. Element armatury może pracować ręcznie, a także współpracować z siłownikiem elektrycznym dostępnym w ofercie Aquaventis.

Parametry techniczne zaworu Zawór trójdrożny 3/4 cala DN20

• Marka: Aquaventis
• Model: zawór trójdrożny 3/4 cala DN20
• Typ: zawór trójdrożny mieszający
• Funkcja pracy: mieszający
• Przyłącze: 3/4 cala
• Średnica nominalna: DN20
• Gwinty przyłączeniowe: wewnętrzne 3/4
• Materiał korpusu: mosiądz Ms58
• Maksymalna temperatura pracy: 110°C
• Maksymalne ciśnienie pracy: 10 bar
• Liczba dróg: 3
• Sposób sterowania: ręczne / kompatybilny z siłownikiem
• Kompatybilność z siłownikiem: tak
• Kąt obrotu: 90°

Najważniejsze korzyści zaworu Zawór trójdrożny 3/4 cala DN20

• Stabilizacja temperatury obiegu dzięki funkcji mieszania dwóch strumieni czynnika.
• Łatwiejsza regulacja instalacji przy średnicy 3/4 cala i standardzie DN20.
• Odporność na warunki pracy do 110°C i ciśnienie do 10 bar.
• Trwały korpus z mosiądzu Ms58 do zastosowań w instalacjach grzewczych.
• Gotowość do automatyzacji dzięki możliwości współpracy z siłownikiem.

Zastosowanie w instalacji zaworu Zawór trójdrożny 3/4 cala DN20

• Układy ogrzewania podłogowego, jeśli instalacja wymaga zaworu mieszającego z przyłączem 3/4 cala i DN20.
• Obiegi grzejnikowe, gdy potrzebna jest regulacja temperatury czynnika przy zgodnej średnicy przyłącza.
• Układy mieszające C.O., w których zawór ma kontrolować proporcje przepływu między dwoma strumieniami.
• Instalacje z automatyką grzewczą, jeśli przewidziano współpracę zaworu z siłownikiem.
• Rozwiązania modernizowane, gdy trzeba zastosować mniejszy rozmiar niż wariant 1-calowy.

Dobór i parametryzacja przed zakupem zaworu Zawór trójdrożny 3/4 cala DN20

Jak dobrać średnicę i DN?

Najpierw sprawdź zgodność przyłącza z instalacją. Ten model ma przyłącze 3/4 cala i średnicę nominalną DN20, dlatego powinien odpowiadać średnicy przewodów oraz wymaganiom układu mieszającego. Warto też potwierdzić dopuszczalną temperaturę pracy do 110°C i ciśnienie robocze do 10 bar.

Kiedy wybrać wersję z siłownikiem?

Wersję współpracującą z siłownikiem warto wybrać wtedy, gdy instalacja ma pracować automatycznie i reagować na zmiany zapotrzebowania. Jeśli wystarcza ręczna regulacja, zawór może pracować bez automatyki. Do podłogówki zwykle wybiera się rozwiązanie umożliwiające precyzyjne mieszanie i zgodność z automatyką.

Montaż i podłączenie zaworu Zawór trójdrożny 3/4 cala DN20

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w układzie mieszającym tam, gdzie trzeba regulować temperaturę czynnika przed dalszym rozprowadzeniem go w obiegu. Oznaczenia A, B i AB służą do prawidłowego przypisania dopływów oraz wspólnego wyjścia mieszaniny, dlatego kierunek przepływu trzeba dobrać zgodnie ze schematem instalacji. Przy współpracy z siłownikiem należy dodatkowo zachować zgodność elementu wykonawczego i sterowania.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Działa przez mieszanie dwóch strumieni czynnika w jedną temperaturę wyjściową. Porty A i B doprowadzają medium, a port AB przekazuje dalej mieszaninę do instalacji. Zmiana położenia zaworu reguluje proporcje przepływu i wpływa na temperaturę zasilania obiegu.

Powinien być zamontowany w miejscu, gdzie instalacja wymaga mieszania czynnika. Najczęściej jest to fragment układu mieszającego przed obiegiem, który ma otrzymać określoną temperaturę. Kluczowe jest zachowanie zgodności z oznaczeniami A, B, AB oraz schematem instalacji.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz kontrolować temperaturę w obiegu. Taki element ułatwia stabilizację pracy instalacji C.O. i dopasowanie parametrów czynnika do odbiorników. Jest szczególnie przydatny tam, gdzie różne części układu wymagają innych temperatur zasilania.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wybierz wersję współpracującą z siłownikiem, gdy potrzebna jest automatyczna regulacja. To dobre rozwiązanie w instalacjach z automatyką grzewczą lub tam, gdzie temperatura obiegu powinna zmieniać się bez ręcznej obsługi. Jeśli układ jest prosty, ręczne sterowanie może być wystarczające.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Dobór trzeba oprzeć na średnicy przyłącza i wymaganiach układu. Ten model ma 3/4 cala i DN20, więc powinien pasować do instalacji przewidzianej pod taki rozmiar. Przed zakupem sprawdź także funkcję mieszającą oraz zgodność temperatury i ciśnienia pracy z parametrami obiegu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
