Zawór trójdrożny termostatyczny mieszający 1/2" 25-55°C

Zawór trójdrożny termostatyczny mieszający 1/2" 25-55°C – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny termostatyczny mieszający 1/2" 25-55°C to element do regulacji temperatury w instalacjach CWU i CO, z przyłączem 1/2" i zakresem nastawy 25-55°C. Sprawdza się tam, gdzie trzeba ograniczyć temperaturę wody użytkowej, zabezpieczyć punkty poboru przed poparzeniem albo przygotować obieg o niższej temperaturze, np. dla małej podłogówki.

To zawór trójdrożny mieszający przeznaczony do stabilizacji temperatury wody w instalacjach CWU oraz CO. Model z przyłączem 1/2", sterowaniem termostatycznym i zakresem regulacji do 55°C pracuje przy ciśnieniu do 15 bar. Najlepiej sprawdza się jako zabezpieczenie przeciwoparzeniowe na ciepłej wodzie użytkowej oraz jako mieszacz w mniejszych układach ogrzewania podłogowego, gdzie potrzebna jest kontrola temperatury zasilania.

Specyfikacja techniczna

Model	Zawór trójdrożny termostatyczny mieszający 1/2" 25-55°C
Przyłącze	1/2"
Zakres regulacji	25-55°C
Maks. ciśnienie robocze	do 15 bar
Materiał korpusu	mosiądz Ms58 niklowany

Specyfikacja techniczna i zasada działania

Jak działa zawór trójdrożny mieszający?

Element armatury pracuje jako zawór mieszający. Jego zadaniem jest łączenie strumienia wody gorącej i chłodniejszej tak, aby na wyjściu uzyskać temperaturę ustawioną pokrętłem w zakresie 25-55°C. W praktyce porty A i B doprowadzają media o różnych temperaturach, a port AB oddaje wodę zmieszaną do instalacji. Dzięki wkładce termostatycznej zawór reaguje na zmianę temperatury i ogranicza dopływ gorącej wody, gdy rośnie ona ponad nastawę.

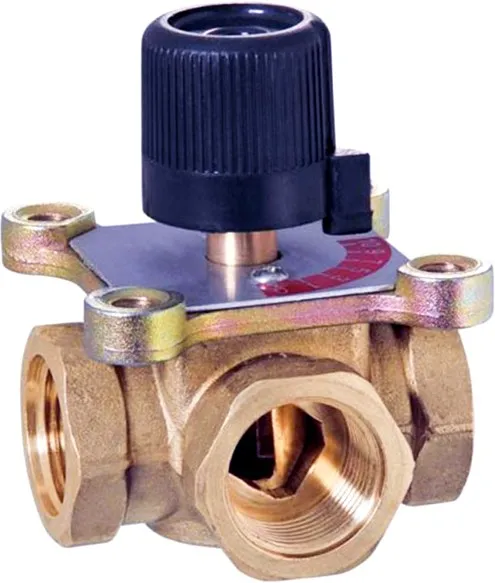

Budowa, materiał i sposób sterowania

Korpus wykonano z mosiądzu Ms58 niklowanego, co wspiera trwałość w typowych zastosowaniach instalacyjnych. Sterowanie odbywa się termostatycznie, bez potrzeby zewnętrznego siłownika. Istotną funkcją bezpieczeństwa jest blokada dopływu wody gorącej w przypadku awarii dopływu wody zimnej. W zestawie znajdują się śrubunki, a kompaktowy rozmiar ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne

• Marka: Aquaventis
• Model: zawór trójdrożny termostatyczny mieszający 1/2" 25-55°C
• Typ zaworu: termostatyczny, trójdrożny, mieszający
• Przyłącze: 1/2"
• Zakres regulacji temperatury: 25-55°C
• Ciśnienie robocze: do 15 bar
• Materiał korpusu: mosiądz Ms58 niklowany
• Sposób sterowania: termostatyczne
• Wyposażenie: śrubunki w zestawie
• Budowa: kompaktowy rozmiar

Najważniejsze korzyści

• Ochrona przed poparzeniem – ogranicza ryzyko podania zbyt gorącej wody do kranów w instalacji CWU.
• Stabilizacja temperatury – pozwala utrzymać ustawioną wartość w zakresie 25-55°C.
• Bezpieczna współpraca z zasobnikiem – umożliwia przegrzewanie wody w celu ochrony przed bakteriami Legionelli bez kierowania zbyt gorącej wody do punktów poboru.
• Zabezpieczenie awaryjne – termostat blokuje dopływ gorącej wody przy zaniku dopływu zimnej.
• Przydatność do małych obiegów podłogówki – pomaga ograniczyć temperaturę zasilania rur i posadzki.

Zastosowanie w instalacji

• Instalacje CWU – jako zawór przeciwoparzeniowy przy doborze zgodnym z przyłączem 1/2".
• Mniejsze układy ogrzewania podłogowego – do obniżenia temperatury zasilania, szczególnie np. w łazience, jeśli przyłącze 1/2" odpowiada instalacji.
• Układy mieszające CO – tam, gdzie potrzebna jest prosta regulacja temperatury czynnika w niewielkim obiegu.
• Wstępne mieszanie w instalacjach C.W.U. – gdy celem jest ograniczenie temperatury wody przed punktami poboru.

Dobór i parametryzacja przed zakupem

Jak dobrać średnicę i DN?

Najpierw sprawdź średnicę przyłącza instalacji, bo ten model ma przyłącze 1/2". W praktyce to rozwiązanie częściej wybierane do punktów CWU i mniejszych obiegów niż do rozbudowanych systemów podłogowych. Warto też potwierdzić wymagany zakres temperatury pracy obiegu oraz to, czy ciśnienie robocze instalacji nie przekracza 15 bar.

Kiedy wybrać wersję z siłownikiem?

Jeśli potrzebujesz automatyki i współpracy ze sterownikiem, wybierz zawór przewidziany do pracy z siłownikiem. Ten model działa termostatycznie i jest przeznaczony do samoczynnej regulacji temperatury bez zewnętrznego napędu. Do podłogówki zwykle warto upewnić się, że przyłącze 1/2" będzie wystarczające dla planowanego obiegu.

Montaż i podłączenie

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w miejscu, gdzie ma nastąpić mieszanie wody gorącej i chłodniejszej przed podaniem jej do odbiorników lub obiegu o niższej temperaturze. Oznaczenia A, B i AB należy odczytać zgodnie z kierunkiem przepływu przewidzianym dla funkcji mieszającej: dwa wejścia i jedno wyjście wody zmieszanej. W instalacjach CWU pracuje jako zabezpieczenie temperatury na wyjściu, a w małych układach podłogowych jako element obniżający temperaturę zasilania.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Miesza dwa strumienie wody do zadanej temperatury. W praktyce doprowadza wodę o różnych temperaturach do dwóch portów wejściowych, a na wyjściu podaje wodę zmieszaną. W tym modelu regulacja odbywa się termostatycznie w zakresie 25-55°C.

Powinien być zamontowany tam, gdzie instalacja wymaga obniżenia i stabilizacji temperatury medium. Najczęściej będzie to odcinek przed punktami poboru CWU albo przed małym obiegiem podłogowym. Kluczowe jest zachowanie właściwego kierunku przepływu przez porty.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz kontrolować temperaturę i zwiększyć bezpieczeństwo użytkowania instalacji. Zawór ogranicza ryzyko poparzeń i pomaga utrzymać właściwy parametr zasilania. To ważne zarówno w CWU, jak i w małych obiegach ogrzewania podłogowego.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wtedy, gdy potrzebna jest automatyczna regulacja ze sterownika. Ten model nie wymaga siłownika, ponieważ pracuje na wkładce termostatycznej. Sprawdzi się tam, gdzie oczekujesz samoczynnego utrzymania temperatury bez rozbudowanej automatyki.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Rozmiar trzeba dobrać do średnicy przyłączy i wymagań przepływowych obiegu. Ten wariant ma przyłącze 1/2", dlatego najlepiej pasuje do mniejszych instalacji i odcinków CWU. W większej podłogówce należy sprawdzić, czy taka średnica nie będzie ograniczeniem.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
