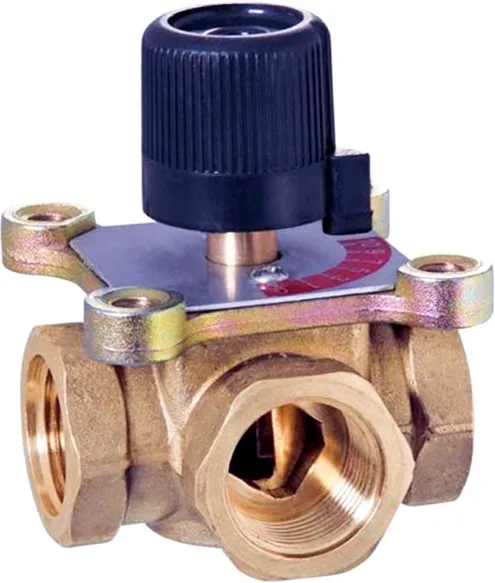

Zawór trójdrożny termostatyczny mieszający 1" 38-60°C

Zawór trójdrożny termostatyczny mieszający 1" 38-60°C – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny termostatyczny mieszający 1" 38-60°C to element do regulacji temperatury czynnika w instalacjach C.O. i ogrzewania podłogowego, z przyłączem 1" i zakresem regulacji 38-60°C. Sprawdzi się tam, gdzie potrzebne jest stabilne mieszanie wody oraz ograniczenie ryzyka zbyt wysokiej temperatury na obiegu.

To zawór przeznaczony do mieszania strumieni wody w instalacji i utrzymywania zadanej temperatury w zakresie 38-60°C. Taki zawór trójdrożny mieszający stosuje się przede wszystkim w układach C.O., ogrzewaniu podłogowym oraz tam, gdzie potrzebna jest funkcja przeciwpoparzeniowa. Przyłącze 1" ułatwia dobór do instalacji o większym przepływie, a ciśnienie robocze do 15 bar pozwala na pracę w typowych układach grzewczych.

Specyfikacja techniczna

Model	Zawór trójdrożny termostatyczny mieszający 1" 38-60°C
Przyłącze	1"
Materiał korpusu	mosiądz Ms58 niklowany
Zakres regulacji	38 - 60°C
Maks. ciśnienie robocze	do 15 bar
Wyposażenie	śrubunki w zestawie
Wielkość	kompaktowy rozmiar

Specyfikacja techniczna i zasada działania

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający. Jego zadaniem jest łączenie dwóch strumieni wody o różnych temperaturach tak, aby na wyjściu uzyskać wartość ustawioną pokrętłem w zakresie 38-60°C. W typowym układzie porty A i B doprowadzają wodę o różnych parametrach, a przez port AB wychodzi czynnik o temperaturze wynikającej z nastawy. Dzięki temu element armatury może chronić obieg przed przegrzaniem i poprawiać stabilność temperatury zasilania.

Budowa, materiał i sposób sterowania

Korpus wykonano z mosiądzu Ms58 niklowanego, co zapewnia trwałość i odporność na warunki pracy w instalacji grzewczej. Zawór ma kompaktowy rozmiar, a w komplecie znajdują się śrubunki, co ułatwia montaż. To wersja termostatyczna, więc regulacja odbywa się mechanicznie przez nastawę temperatury, bez potwierdzonej w danych współpracy z siłownikiem. Maksymalne ciśnienie robocze wynosi do 15 bar.

Parametry techniczne

• Marka: Aquaventis
• Model: zawór trójdrożny termostatyczny mieszający 1" 38-60°C
• Typ: termostatyczny, mieszający
• Przyłącze: 1"
• Materiał korpusu: mosiądz Ms58 niklowany
• Zakres regulacji: 38-60°C
• Ciśnienie robocze: do 15 bar
• Sterowanie: termostatyczne, ręczna nastawa temperatury
• Wyposażenie: śrubunki w zestawie
• Wielkość: kompaktowy rozmiar

Najważniejsze korzyści

• Stabilizacja temperatury obiegu – zakres 38-60°C pozwala ograniczyć ryzyko zbyt gorącego zasilania.
• Ochrona użytkowników – funkcja przeciwpoparzeniowa wspiera bezpieczniejszą pracę instalacji.
• Przydatność do podłogówki – mieszanie wody pomaga dopasować temperaturę do obiegów niskotemperaturowych.
• Trwały korpus – mosiądz Ms58 niklowany dobrze sprawdza się w armaturze grzewczej.
• Łatwiejszy montaż – śrubunki w zestawie przyspieszają podłączenie do instalacji.

Zastosowanie w instalacji

• Ogrzewanie podłogowe – gdy potrzebne jest obniżenie i stabilizacja temperatury zasilania przy przyłączu 1".
• Instalacja C.O. – w układach wymagających mieszania wody o różnych temperaturach.
• Obieg grzejnikowy – tam, gdzie konieczna jest kontrola temperatury czynnika na zasilaniu.
• Funkcja przeciwpoparzeniowa – w punktach instalacji, w których trzeba ograniczyć zbyt wysoką temperaturę medium.

Dobór i parametryzacja przed zakupem

Jak dobrać średnicę i DN?

Najpierw sprawdź średnicę przyłącza w instalacji: ten model ma 1". W praktyce należy dopasować zawór do średnicy rur, wymaganej funkcji mieszającej oraz zakresu temperatury 38-60°C. Warto też potwierdzić, czy ciśnienie robocze instalacji nie przekracza 15 bar.

Kiedy wybrać wersję z siłownikiem?

Ten model jest zaworem termostatycznym z mechaniczną nastawą temperatury. Jeśli potrzebujesz automatycznej regulacji ze sterownika, trzeba szukać wersji z potwierdzoną współpracą z siłownikiem. Do podłogówki często wybiera się rozwiązania zapewniające precyzyjne mieszanie i prostą kontrolę temperatury obiegu.

Montaż i podłączenie

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w układzie mieszającym tam, gdzie ma regulować temperaturę wody kierowanej do obiegu. Oznaczenia A, B i AB należy odczytać zgodnie z kierunkiem przepływu przewidzianym dla funkcji mieszania. W praktyce miejsce montażu na zasilaniu lub w innym punkcie instalacji powinno wynikać ze schematu danego układu oraz prawidłowego podłączenia portów.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Działa przez mieszanie dwóch strumieni wody do zadanej temperatury. W praktyce woda o różnych parametrach wpływa przez dwa porty, a na wyjściu otrzymujesz czynnik o temperaturze ustawionej na zaworze. W tym modelu zakres regulacji wynosi 38-60°C, więc może stabilizować temperaturę w obiegu grzewczym lub podłogowym.

Powinien być zamontowany w miejscu, w którym ma realizować funkcję mieszania zgodnie z kierunkiem przepływu. Najczęściej jest to część układu mieszającego instalacji C.O. albo podłogówki. Kluczowe jest prawidłowe przypisanie portów A, B i AB oraz zgodność montażu ze schematem instalacji.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz kontrolować temperaturę medium w instalacji. Zawór pomaga ograniczyć zbyt wysoką temperaturę na obiegu, co ma znaczenie przy ogrzewaniu podłogowym i funkcji przeciwpoparzeniowej. Dodatkowo poprawia stabilność pracy całego układu.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wersję z siłownikiem wybiera się wtedy, gdy potrzebna jest automatyczna regulacja temperatury. To dobre rozwiązanie w układach współpracujących ze sterownikiem i tam, gdzie parametry obiegu często się zmieniają. Ten model jest wersją termostatyczną z mechaniczną nastawą, więc nie ma potwierdzonej kompatybilności z siłownikiem w danych źródłowych.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Rozmiar trzeba dobrać do średnicy przyłączy i warunków pracy instalacji. Ten model ma przyłącze 1", dlatego przed zakupem należy sprawdzić zgodność z rurami oraz wymagany zakres temperatury i ciśnienia roboczego do 15 bar. Nie warto dobierać zaworu wyłącznie po nazwie rozmiaru, bez weryfikacji całego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
