Wspornik ścienny montażowy ze śrubunkami kątowymi - dla wymiennika 1 1/4"

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 1 1/4" — najważniejsze informacje

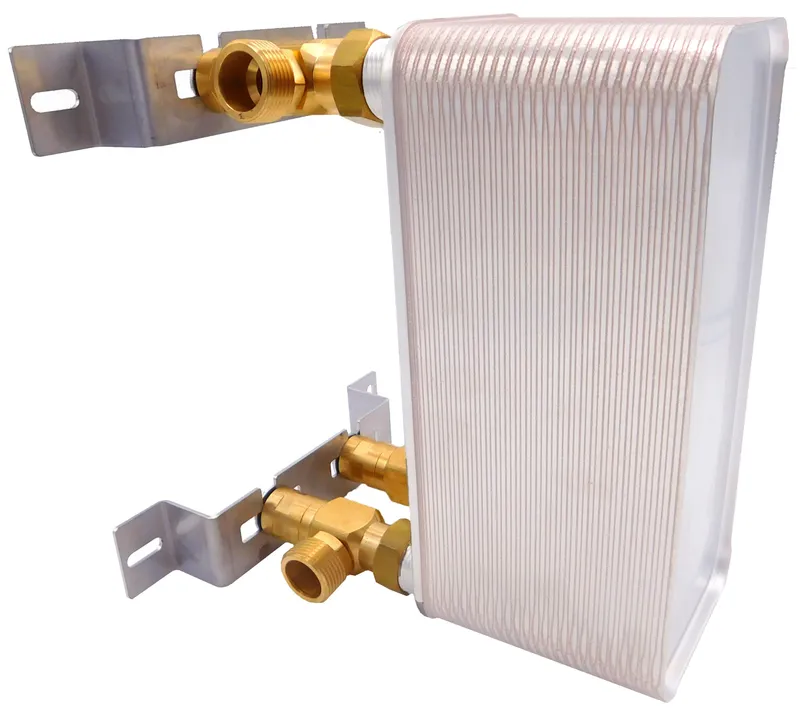

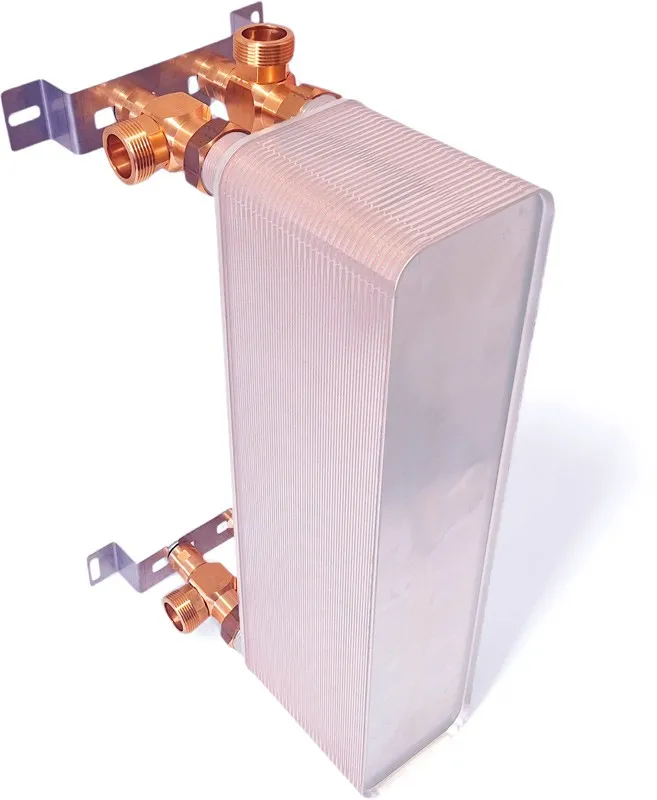

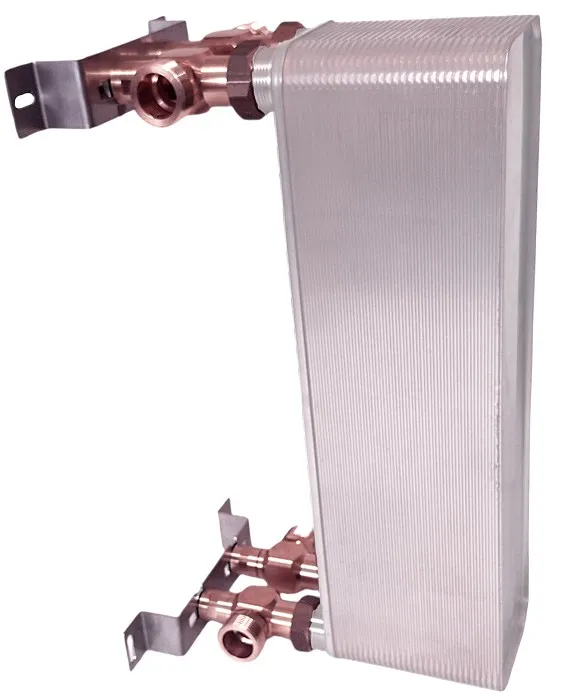

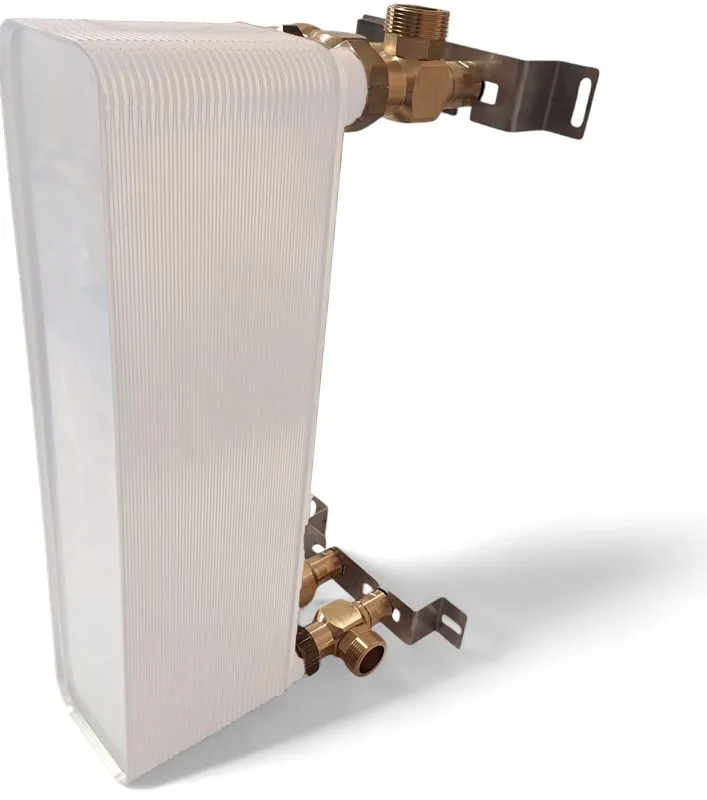

Wspornik ścienny montażowy ze śrubunkami kątowymi do wymiennika 1 1/4" to uniwersalny zestaw do stabilnego zawieszenia płytowego wymiennika ciepła z przyłączami DN32. Ułatwia bezpieczny montaż na ścianie, porządkuje podłączenie instalacji i zawiera komplet elementów pośrednich poza śrubami lub wkrętami dobieranymi do podłoża.

• Przyłącza: 1 1/4" / DN32.
• Zestaw: wspornik ścienny + 4 śrubunki kątowe.
• Kompatybilność: wymienniki z gwintami zewnętrznymi/męskimi.
• Warunek dopasowania: rozstaw osi 40-100 mm.

To akcesorium montażowe do płytowego wymiennika ciepła, które rozwiązuje problem bezpiecznego podwieszenia urządzenia i wygodnego wyprowadzenia przyłączy. Sprawdzi się przy montażu wymienników z przyłączami 5/4", gdy potrzebne są trwałe śrubunki kątowe i stabilne mocowanie do ściany.

Specyfikacja techniczna

Średnica przyłączy	1 1/4"
Przyłącza - DN	DN32
Materiał śrubunków	mosiądz
Rozstaw osi	40-100 mm
Rodzaj gwintów wymiennika	zewnętrzne / męskie

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła?

Zestaw służy do montażu ściennego wymiennika oraz uporządkowanego podłączenia króćców w instalacji. Sam płytowy wymiennik ciepła przekazuje energię między obiegami bez mieszania mediów, a ten wspornik ułatwia jego prawidłowe osadzenie w układzie. Rozwiązanie sprawdzi się w instalacjach CO, CWU, z pompą ciepła, przy ogrzewaniu podłogowym oraz tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego.

Korzyści w praktyce

Śrubunki kątowe ułatwiają prowadzenie rur przy ścianie, a wzmocniona konstrukcja poprawia nośność połączenia.

Typowe zastosowania

Montaż wymienników w kotłowniach, układach modernizowanych i instalacjach wymagających czytelnego, zwartego podłączenia.

To zestaw montażowy przeznaczony do wymienników z przyłączami 1 1/4" / DN32. W komplecie znajdują się 4 śrubunki kątowe mosiężne, o-ringi, uszczelki płaskie oraz stalowe mocowania gwintowane między wspornikiem a śrubunkami wymiennika.

Zasada działania i budowa

Jak działa wymiana ciepła?

W typowej pracy wymiennika dwa media przepływają po przeciwnych stronach płyt i przekazują energię cieplną bez mieszania obiegów. Rola tego zestawu nie polega na samej wymianie ciepła, lecz na zapewnieniu stabilnego montażu i właściwego ustawienia przyłączy urządzenia w instalacji.

Z czego składa się urządzenie?

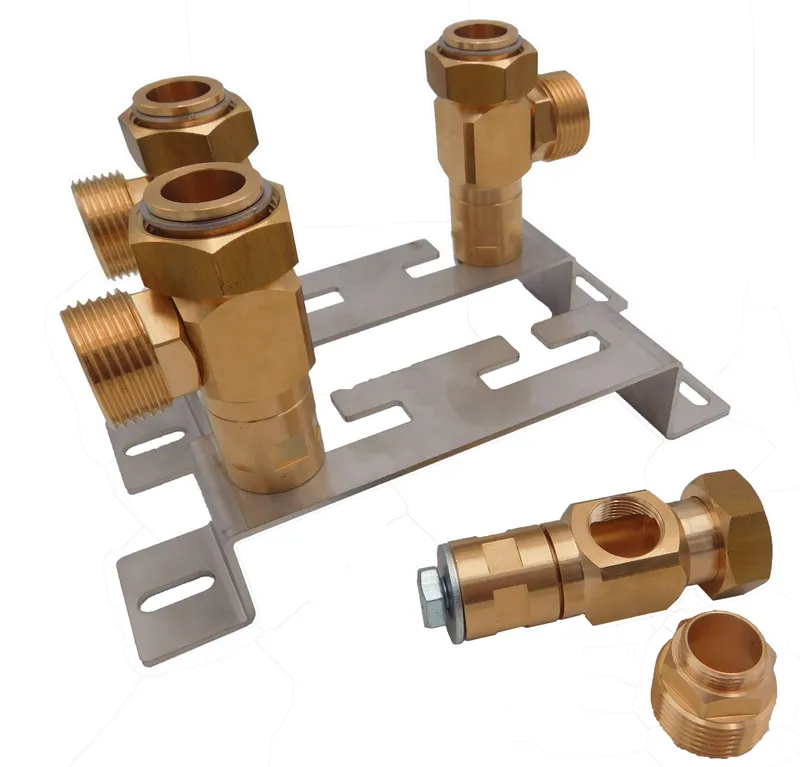

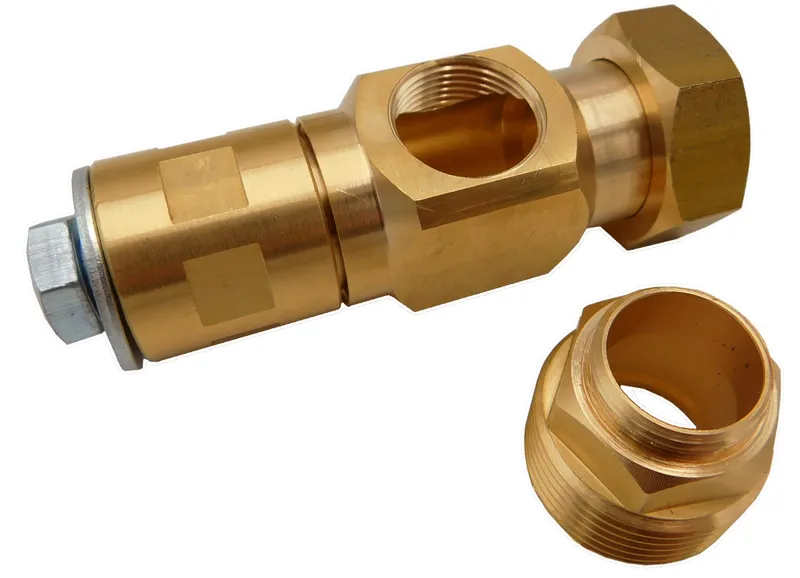

Zestaw obejmuje wspornik ścienny, 4 mosiężne śrubunki kątowe 1 1/4", o-ringi, uszczelki płaskie oraz stalowe elementy gwintowane. Śrubunki są wzmocnione, dzięki czemu mogą pracować pod dużym obciążeniem wynikającym z masy podłączonego wymiennika i instalacji.

Schemat podłączenia i montaż w instalacji

Wytyczne montażowe

• Przed zakupem sprawdź przyłącza wymiennika: 1 1/4", DN32, gwinty zewnętrzne/męskie.
• Zweryfikuj rozstaw osi króćców: musi mieścić się w zakresie 40-100 mm.
• Śruby lub wkręty do ściany dobierz osobno do masy urządzenia i rodzaju podłoża.
• W instalacji warto przewidzieć zawory odcinające, filtrację i odpowietrzenie dla wygodnej eksploatacji.

Przykłady konfiguracji CO i CWU

Zestaw można stosować przy podłączeniu układów pompa ciepła ↔ CO, kocioł ↔ CWU lub przy rozdzieleniu obiegów otwartych i zamkniętych, o ile sam wymiennik ma zgodne przyłącza i rozstaw.

Jak dobrać wymiennik do instalacji?

Kluczowe parametry doboru

Dobór samego wymiennika zależy od mocy źródła, przepływu, różnicy temperatur i średnicy przyłączy. W przypadku tego akcesorium kluczowe są zgodność średnicy 1 1/4" / DN32, gwinty zewnętrzne/męskie oraz rozstaw osi 40-100 mm.

Kiedy wybrać większy model?

Jeśli wymiennik ma inne przyłącza lub większy rozstaw króćców, potrzebny będzie inny zestaw montażowy. Gdy chcesz potwierdzić dopasowanie przed zakupem, skorzystaj z doradztwa technicznego Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą kompatybilności przyłączy, rozstawu osi i zakresu elementów w komplecie. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają szybkie potwierdzenie dopasowania zestawu do konkretnego wymiennika.

Do czego służy ten zestaw montażowy?

Służy do zawieszenia wymiennika na ścianie i podłączenia go przez śrubunki kątowe 1 1/4". Ułatwia uporządkowany montaż w kotłowni i poprawia dostęp do przyłączy. To akcesorium montażowe, a nie sam wymiennik.

Czy zestaw pasuje do każdego wymiennika?

Nie, pasuje tylko do wymienników z przyłączami 1 1/4" / DN32 i gwintami zewnętrznymi. Dodatkowo rozstaw osi musi mieścić się w zakresie 40-100 mm. To warunki podstawowe przed zakupem.

Co znajduje się w komplecie?

W komplecie są wspornik, 4 śrubunki kątowe, o-ringi, uszczelki płaskie i stalowe mocowania gwintowane. Zestaw nie zawiera śrub ani wkrętów do bezpośredniego montażu w ścianie. Te elementy dobiera się do podłoża i obciążenia.

Czy zestaw nadaje się do instalacji z pompą ciepła lub podłogówką?

Tak, warunkowo może pracować w takich instalacjach, jeśli sam wymiennik ma zgodne przyłącza i rozstaw. O zastosowaniu decyduje kompatybilność mechaniczna wymiennika, nie rodzaj źródła ciepła. Dlatego najpierw trzeba potwierdzić wymiary króćców.

Czy montaż jest trudny?

Nie, zestaw jest łatwy w złożeniu także dla mniej doświadczonych osób. Najważniejsze jest poprawne sprawdzenie rozstawu osi i dobór mocowania do ściany. To ogranicza ryzyko błędów przy instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
