Wspornik ścienny montażowy ze śrubunkami kątowymi - dla wymiennika 3/4"

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 3/4" — najważniejsze informacje

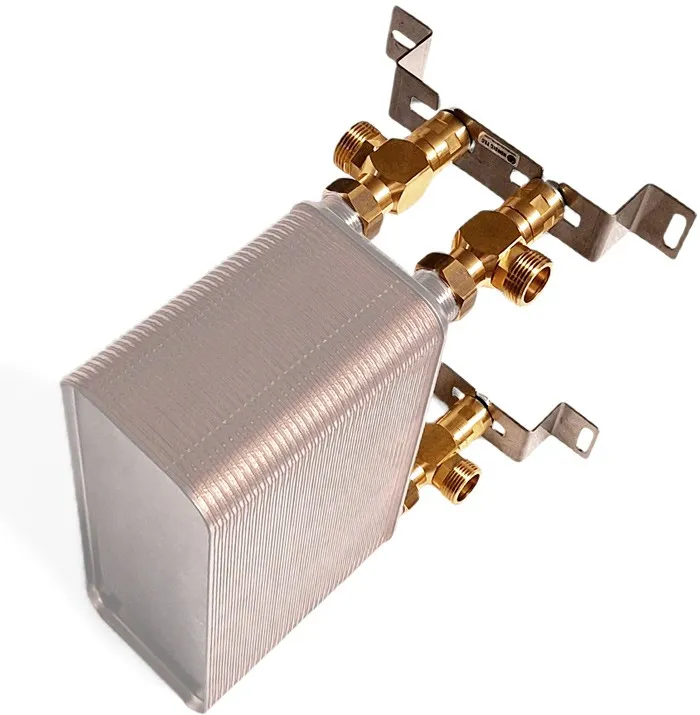

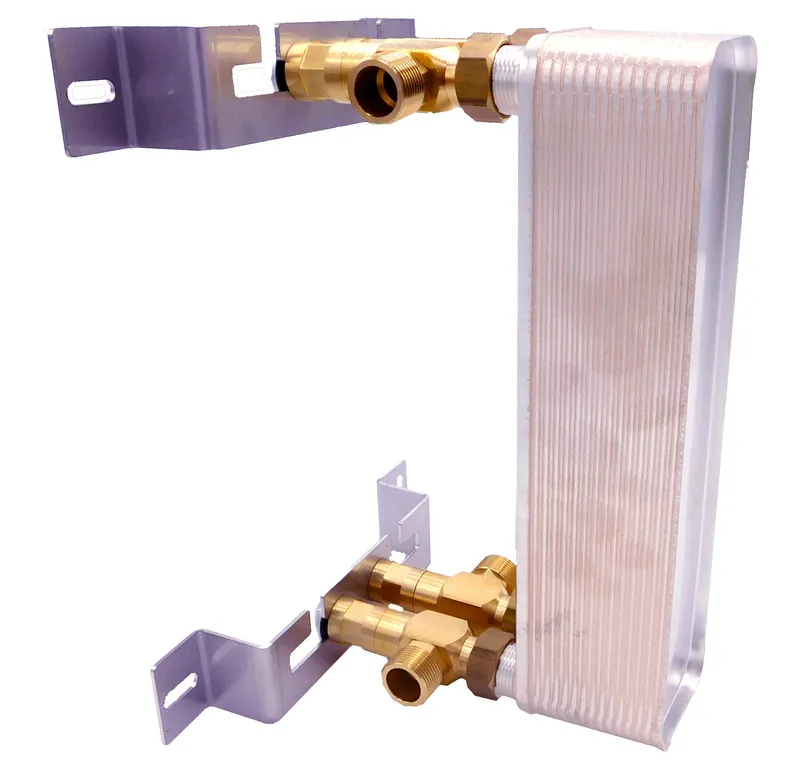

Wspornik ścienny montażowy ze śrubunkami kątowymi 3/4" to zestaw do stabilnego montażu płytowego wymiennika ciepła z przyłączami DN20. Ułatwia bezpieczne zawieszenie wymiennika na ścianie, porządkuje podłączenie instalacji i zawiera komplet elementów montażowych po stronie wspornika oraz śrubunków, bez śrub do samej ściany.

• Przyłącza: 3/4" / DN20
• Zastosowanie: montaż wymiennika płytowego na ścianie
• Zakres dopasowania: rozstaw przyłączy od 40 mm do 120 mm
• Zawartość zestawu: wspornik, 4 śrubunki kątowe obrotowe, O-ringi i elementy gwintowane

To praktyczny zestaw montażowy dla użytkowników, którzy chcą poprawnie i trwale zamocować wymiennik z przyłączami 3/4". Konstrukcja upraszcza montaż, a obrotowe śrubunki ułatwiają ustawienie połączeń w ciasnej przestrzeni technicznej.

Specyfikacja techniczna

Przyłącza	3/4"
Przyłącza - DN	DN20
Materiał	mosiądz, stal

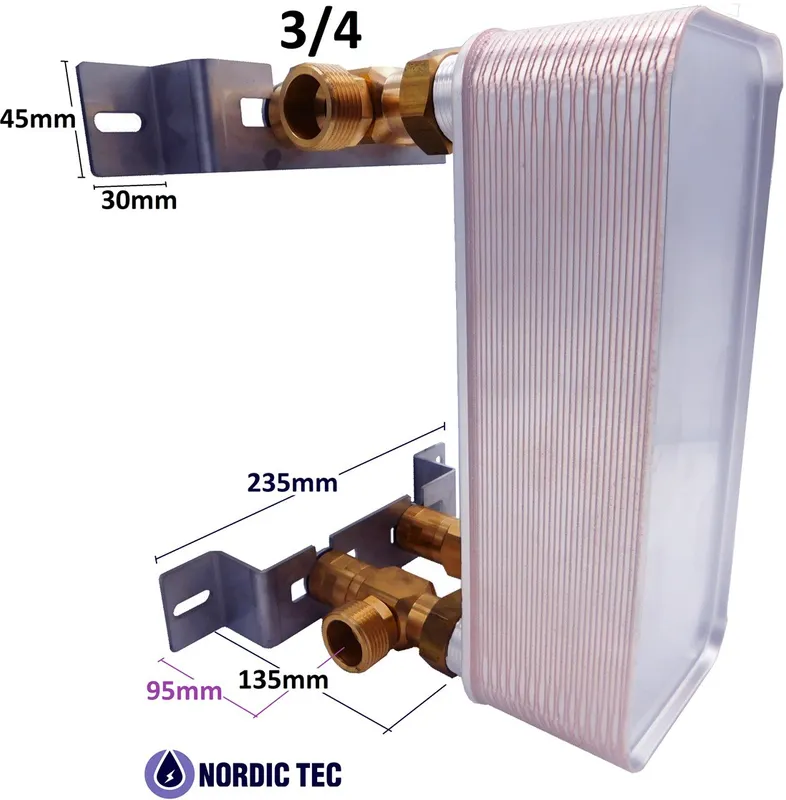

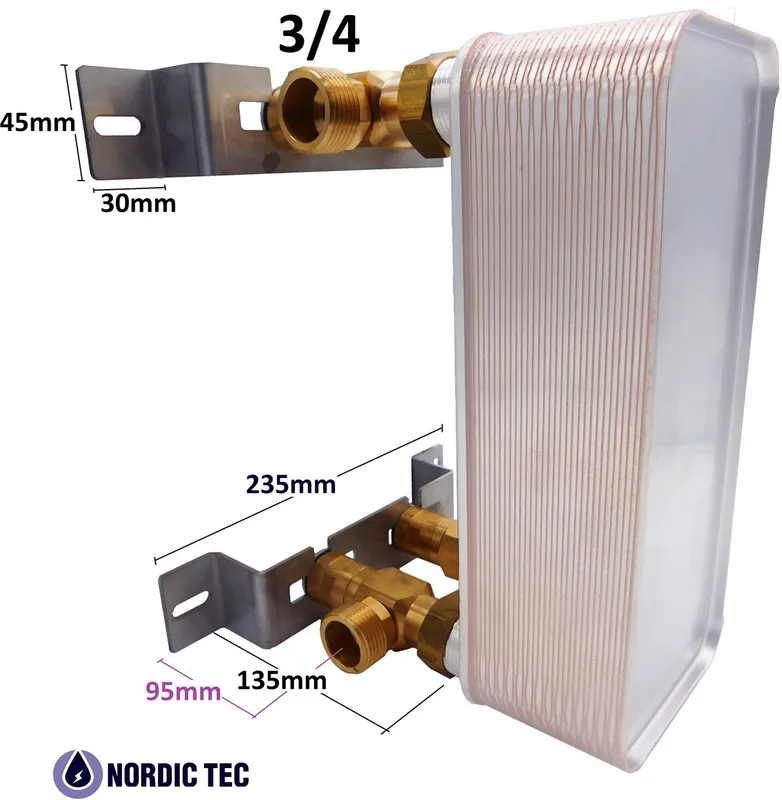

Wymiary montażowe	rozstaw przyłączy od 40 mm do 120 mm
Czynnik	do wymiennika płytowego

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła?

Korzyści w praktyce

Zestaw nie przekazuje ciepła samodzielnie, ale stanowi osprzęt montażowy dla urządzenia, jakim jest płytowy wymiennik ciepła. Jego rola to pewne zamocowanie wymiennika i uporządkowanie przyłączy, co ułatwia wykonanie instalacji oraz późniejszy serwis. Dzięki śrubunkom kątowym można wygodniej prowadzić rurociągi i ograniczyć naprężenia na króćcach.

Typowe zastosowania

Wspornik sprawdzi się w instalacjach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym oraz tam, gdzie wymiennik rozdziela układ otwarty od zamkniętego. Pasuje do modeli z przyłączami 3/4", jeśli rozstaw przyłączy mieści się w zakresie od 40 do 120 mm.

To kompletny zestaw montażowy przeznaczony do wymienników z przyłączami 3/4". Obejmuje elementy potrzebne do połączenia wspornika ze śrubunkami i zawiera uszczelnienia, natomiast śruby lub wkręty do bezpośredniego mocowania do ściany należy dobrać osobno do podłoża i obciążenia.

Zasada działania i budowa

Jak działa wymiana ciepła?

Sam wspornik nie bierze udziału w procesie wymiany ciepła, ale umożliwia prawidłową instalację wymiennika, w którym dwa media przepływają po przeciwnych stronach płyt bez mieszania obiegów. Stabilny montaż pomaga zachować poprawne ustawienie króćców i ogranicza ryzyko naprężeń mechanicznych w połączeniach.

Z czego składa się urządzenie?

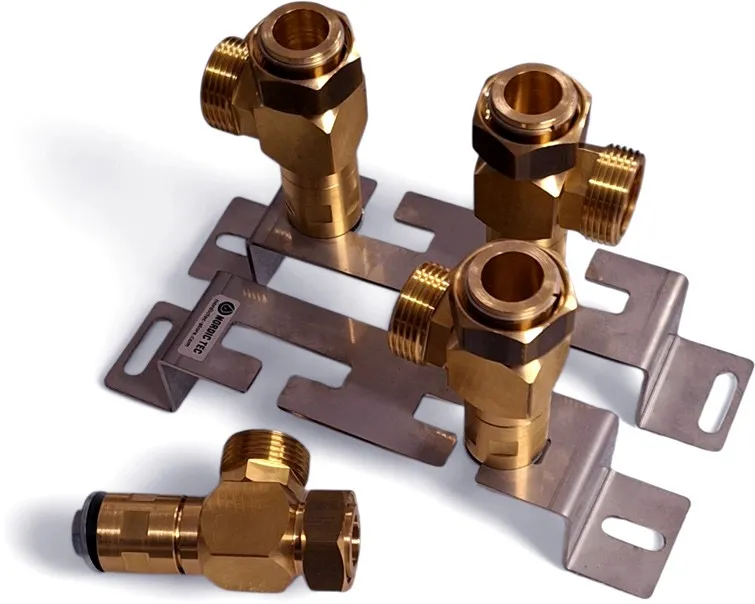

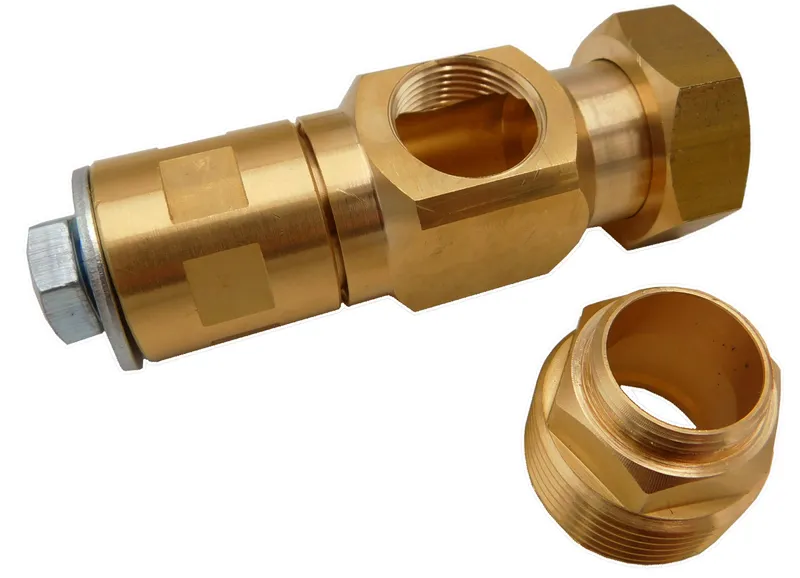

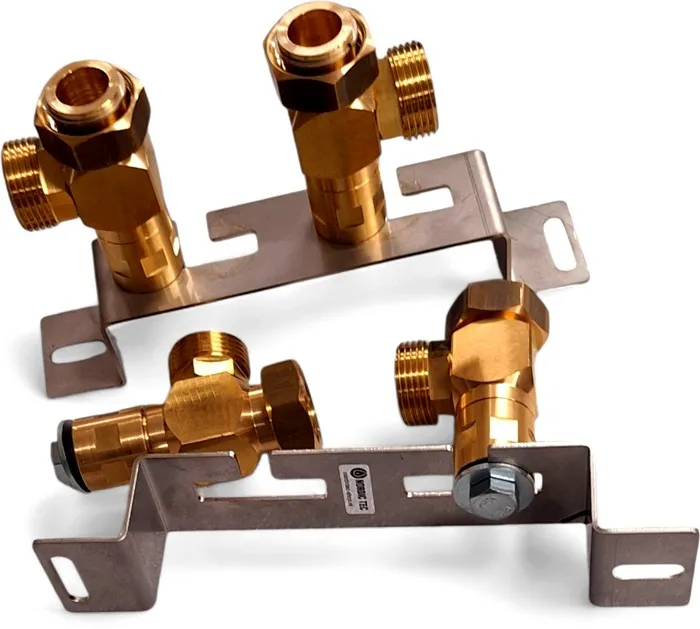

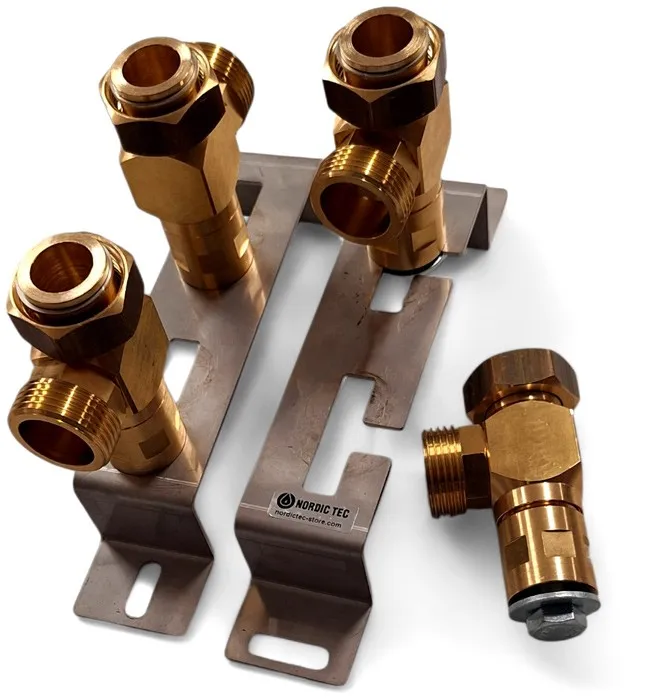

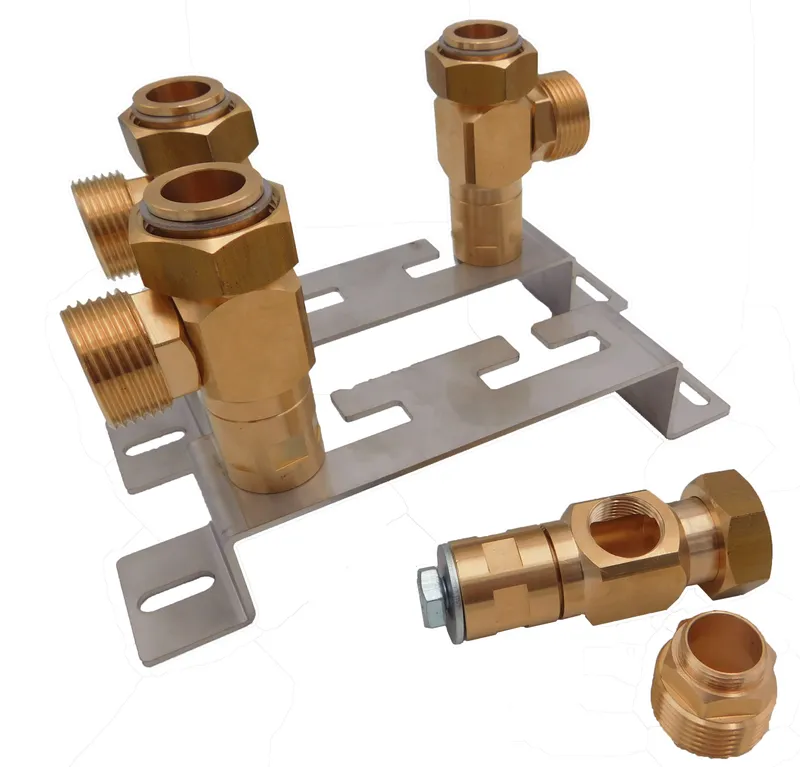

Zestaw obejmuje wspornik ścienny, 4 mosiężne śrubunki kątowe obrotowe 3/4", O-ringi oraz stalowe elementy gwintowane między wspornikiem a śrubunkami. Śrubunki są wzmocnione, co zwiększa trwałość przy długotrwałym obciążeniu instalacyjnym.

Schemat podłączenia i montaż w instalacji

Wytyczne montażowe

• Dobierz zestaw do wymiennika z przyłączami 3/4" i rozstawem przyłączy 40-120 mm.
• Śruby mocujące do ściany należy dobrać osobno do rodzaju podłoża i ciężaru wymiennika.
• Przed montażem warto przewidzieć miejsce na zawory odcinające, filtrację i odpowietrzenie instalacji.
• Obrotowe śrubunki ułatwiają ustawienie kierunku rur i montaż w ograniczonej przestrzeni.

Przykłady konfiguracji CO i CWU

Zestaw można wykorzystać przy montażu wymiennika między pompą ciepła a CO, kotłem a CWU lub przy separacji dwóch obiegów o różnych parametrach pracy. To dobre rozwiązanie wszędzie tam, gdzie liczy się sztywne i czytelne prowadzenie przyłączy.

Jak dobrać wymiennik do instalacji?

Kluczowe parametry doboru

W tym przypadku należy dobrać przede wszystkim sam wspornik do przyłączy wymiennika i geometrii króćców. Kluczowe są średnica 3/4" / DN20 oraz rozstaw przyłączy od 40 do 120 mm. Osobno trzeba zweryfikować parametry samego wymiennika, takie jak moc, przepływ, temperatura pracy i wymagana separacja obiegów.

Kiedy wybrać większy model?

Jeśli wymiennik ma większe przyłącza niż 3/4" albo inny rozstaw króćców, potrzebny będzie inny wariant wspornika. Przy rozbudowanych układach warto też uwzględnić miejsce na armaturę odcinającą, filtry i wygodny dostęp serwisowy.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zgodności wymiarowej, zakresu zestawu i zastosowania w instalacji. Przed zakupem warto sprawdzić średnicę przyłączy wymiennika, rozstaw króćców oraz sposób mocowania do ściany.

Do czego służy ten zestaw montażowy?

Służy do ściennego montażu wymiennika z przyłączami 3/4". Ułatwia stabilne zamocowanie urządzenia i wygodne podłączenie rur dzięki śrubunkom kątowym obrotowym. To osprzęt montażowy, a nie sam wymiennik.

Czy zestaw pasuje do każdego wymiennika 3/4"?

Pasuje warunkowo, jeśli zgadza się średnica i rozstaw przyłączy. Wymiennik musi mieć przyłącza 3/4" oraz rozstaw króćców w zakresie od 40 mm do 120 mm. Przed zakupem warto to sprawdzić w dokumentacji lub pomiarze.

Co znajduje się w komplecie?

W komplecie są wspornik, 4 śrubunki kątowe obrotowe, O-ringi oraz stalowe elementy gwintowane. Zestaw nie zawiera śrub ani wkrętów do bezpośredniego mocowania do ściany. Te elementy trzeba dobrać do podłoża i obciążenia.

Czy ten wspornik nadaje się do instalacji z pompą ciepła lub podłogówką?

Tak, jeśli w takiej instalacji pracuje wymiennik z przyłączami 3/4". Sam wspornik nie ogranicza rodzaju źródła ciepła, tylko odpowiada za montaż wymiennika. Trzeba jedynie potwierdzić zgodność wymiarową i układ przyłączy.

Czy montaż jest skomplikowany?

Nie, zestaw jest prosty do złożenia dla osób znających podstawy hydrauliki. Obrotowe śrubunki ułatwiają ustawienie połączeń, a O-ringi pomagają w wykonaniu szczelnych połączeń. Należy jednak poprawnie dobrać mocowanie do ściany.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
