Wspornik ścienny montażowy ze śrubunkami kątowymi - dla wymiennika 1"

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 1" — najważniejsze informacje

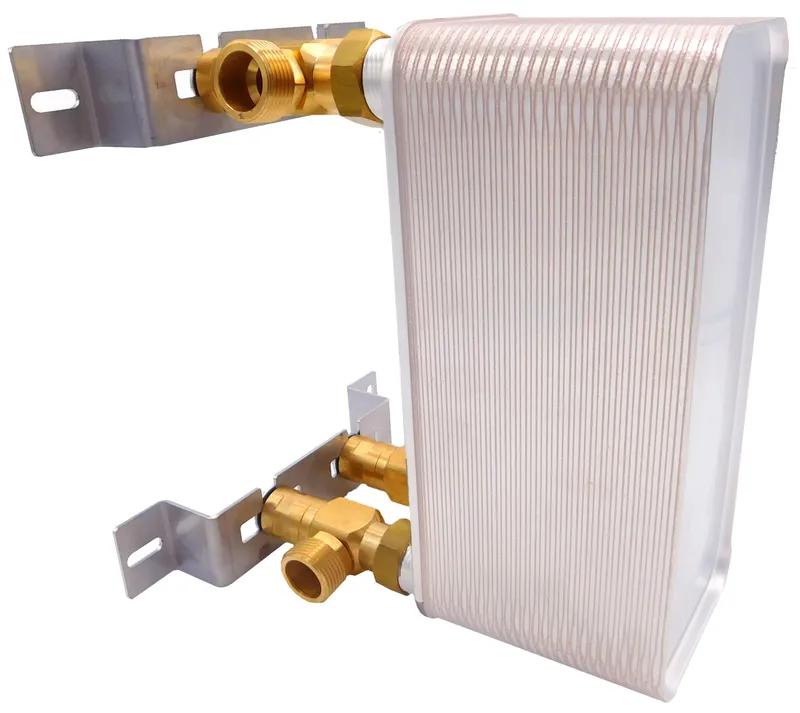

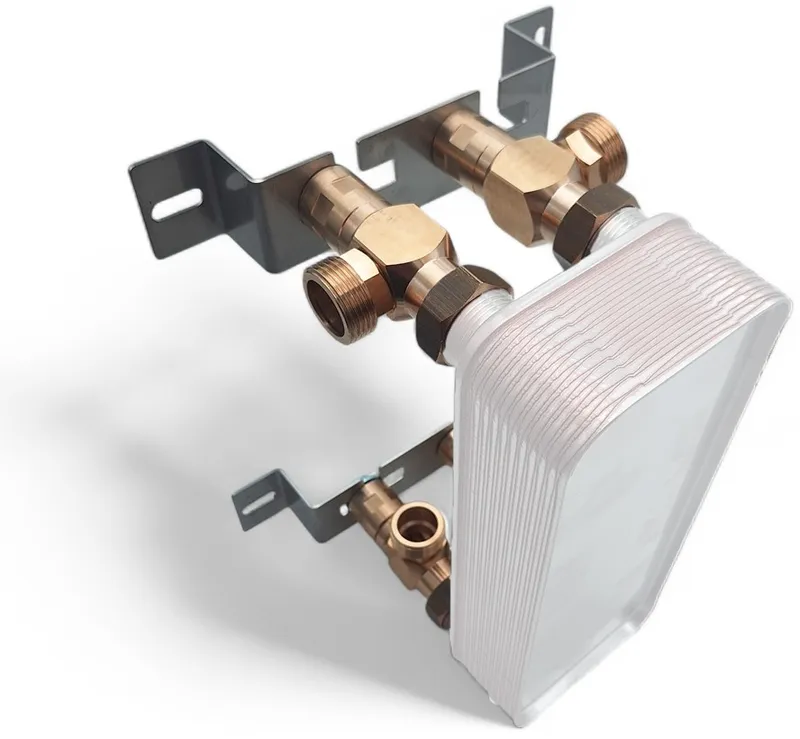

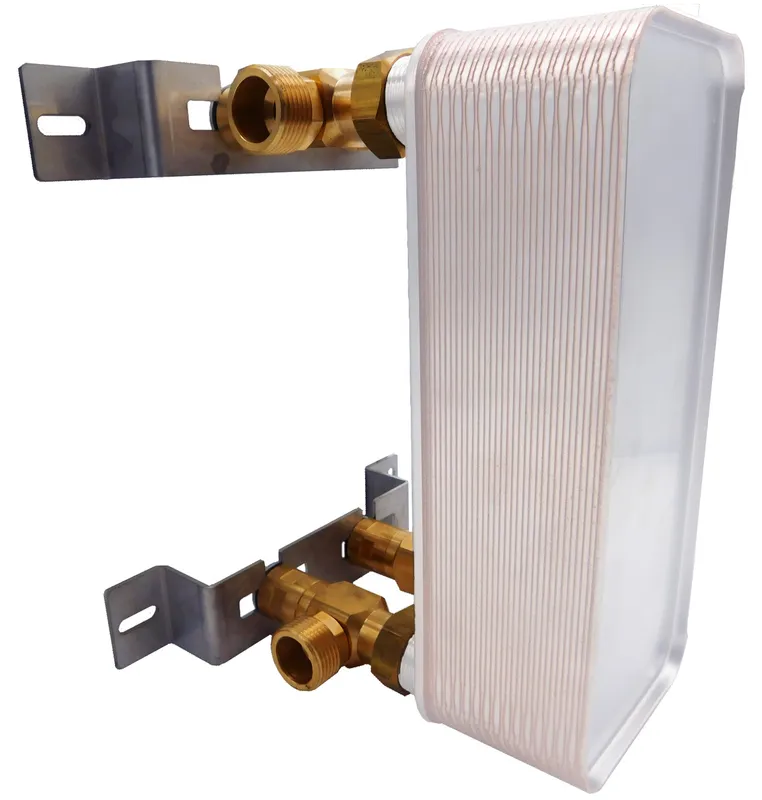

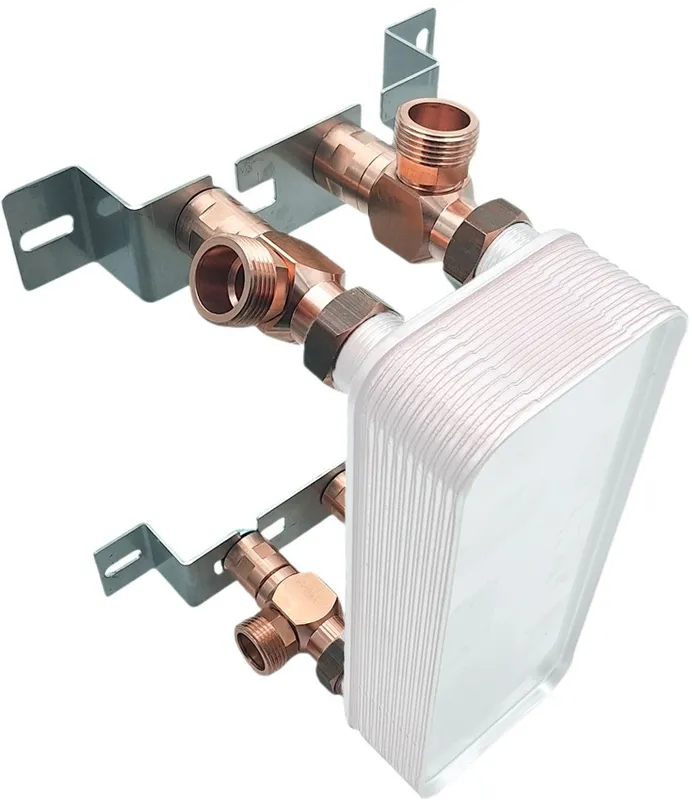

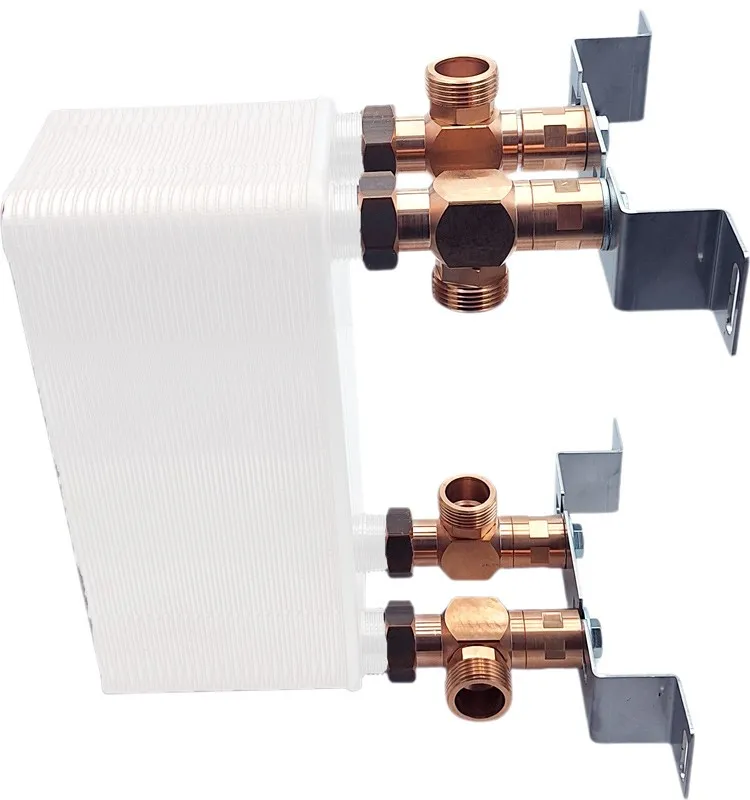

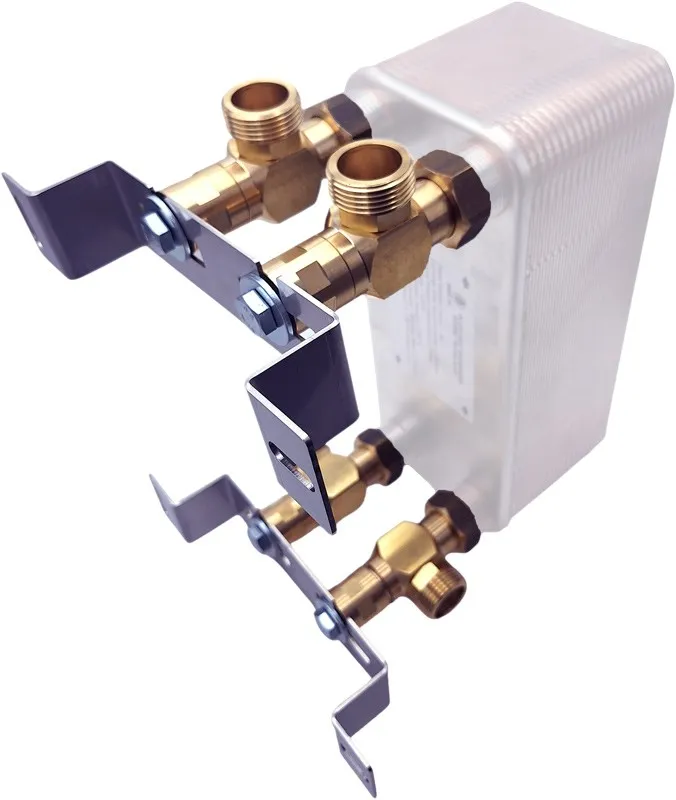

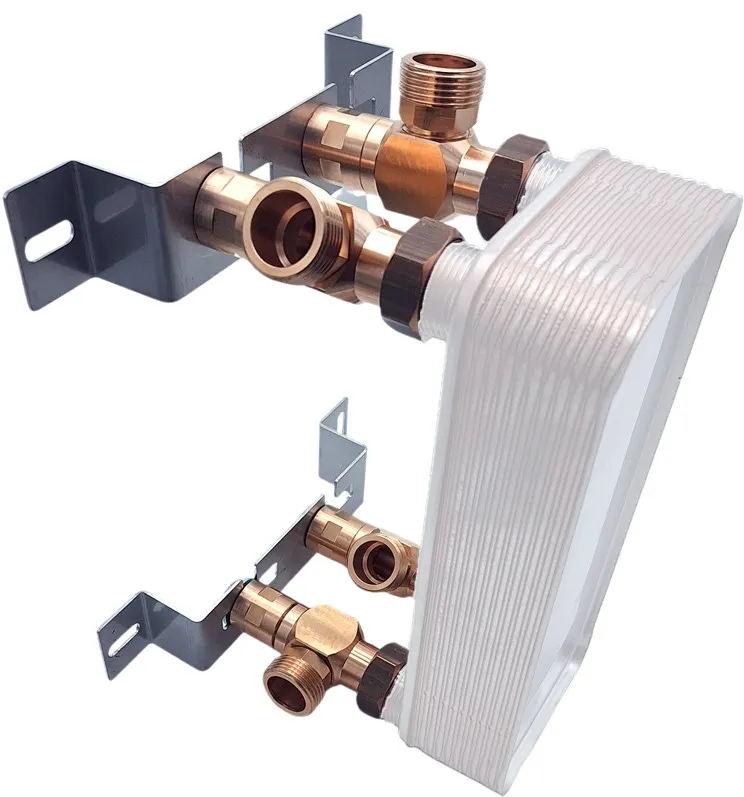

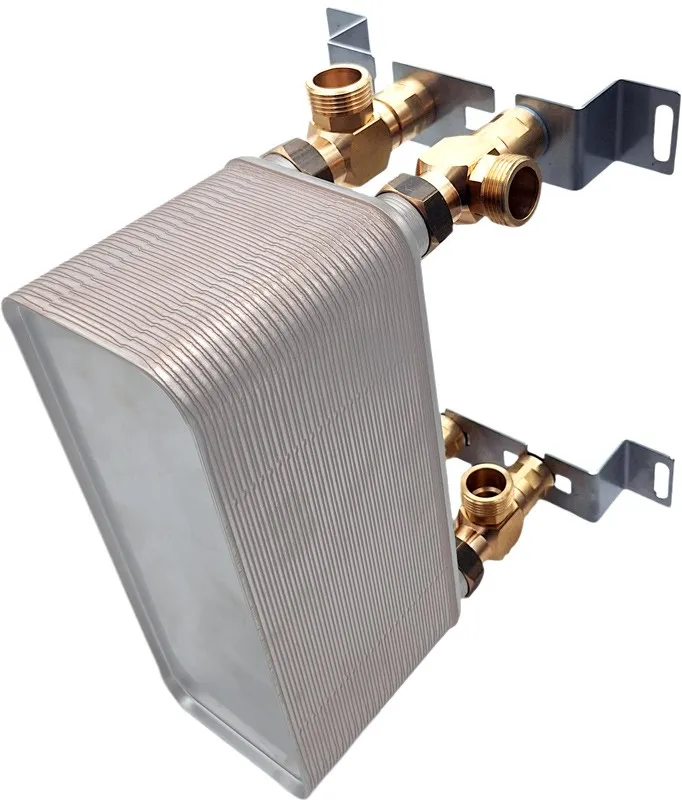

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 1" to zestaw do stabilnego montażu płytowego wymiennika ciepła na ścianie, przeznaczony do urządzeń z przyłączami 1". Ułatwia szybkie podwieszenie wymiennika, porządkuje prowadzenie przyłączy i pomaga bezpiecznie przenieść obciążenie do 35 kg.

• Typ: wspornik ścienny do wymiennika z przyłączami 1"
• Kompletacja: zestaw zawiera elementy montażowe i O-ringi, bez wkrętów do ściany
• Kompatybilność: rozstaw przyłączy od 40 do 100 mm
• Obciążenie: wspornik przystosowany do obciążeń do 35 kg

To akcesorium montażowe dla osób, które chcą zamocować wymiennik szybko, stabilnie i bez dobierania przypadkowych podpór w kotłowni.

Specyfikacja techniczna

Typ urządzenia	Wspornik ścienny montażowy ze śrubunkami kątowymi
Średnica przyłączy	1"
Materiał	mosiądz, stal
Rozstaw przyłączy	40–100 mm
Maksymalne obciążenie	do 35 kg

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła?

Korzyści w praktyce

Ten zestaw nie przekazuje ciepła, ale rozwiązuje kluczowy problem montażowy związany z instalacją wymiennika. Ułatwia zawieszenie urządzenia na ścianie, utrzymanie właściwego położenia króćców i wygodne podłączenie armatury bez prowizorycznych uchwytów.

Typowe zastosowania

Wspornik stosuje się tam, gdzie płytowy wymiennik ciepła pracuje w instalacjach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym albo przy rozdzieleniu układu otwartego od zamkniętego. Sprawdzi się w nowych montażach i modernizacjach, gdy liczy się porządek zabudowy oraz krótszy czas instalacji.

Zestaw jest przeznaczony do wymienników z przyłączami 1" i pasuje do większości konstrukcji, jeśli rozstaw przyłączy mieści się w zakresie od 40 do 100 mm. W komplecie znajdują się śrubunki mosiężne, O-ringi oraz stalowe elementy gwintowane łączące wspornik z przyłączami wymiennika.

Zasada działania i budowa

Jak działa wymiana ciepła?

Sam wspornik nie bierze udziału w procesie wymiany ciepła. Jego zadaniem jest utrzymanie wymiennika w stabilnej pozycji roboczej, tak aby podłączenie obiegów było pewne i nie przenosiło nadmiernych naprężeń na króćce urządzenia.

Z czego składa się urządzenie?

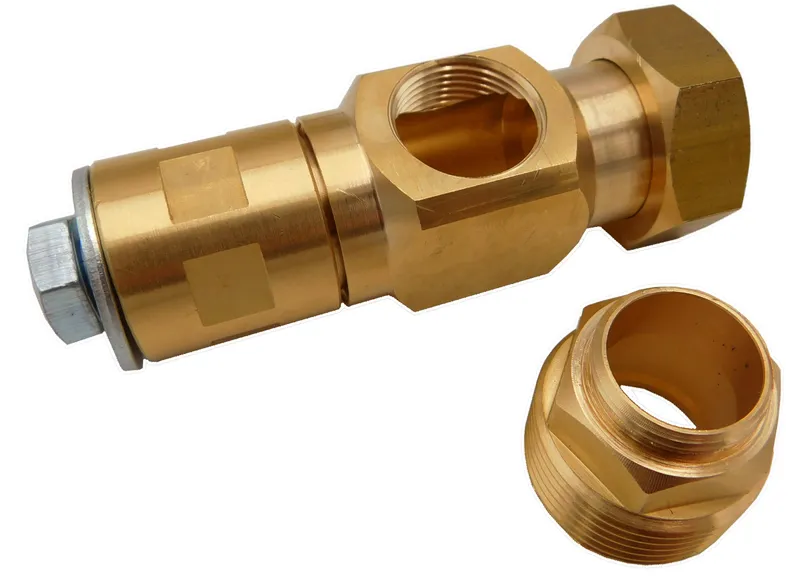

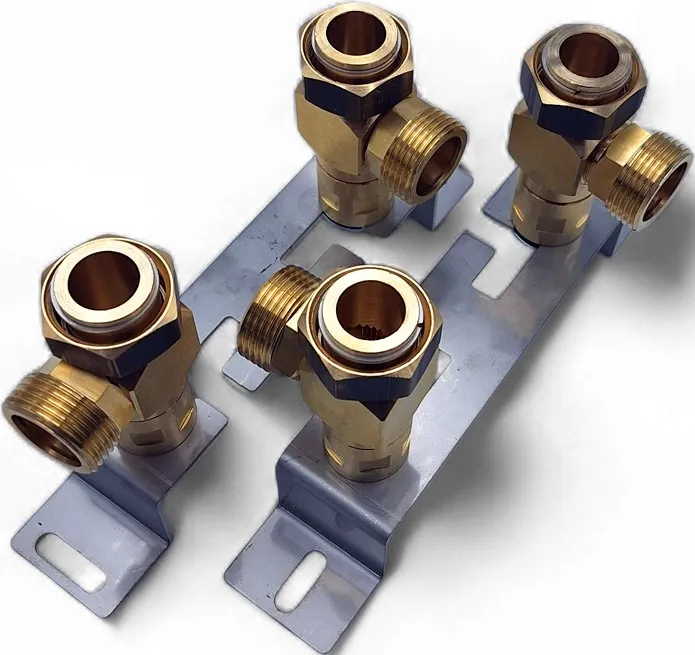

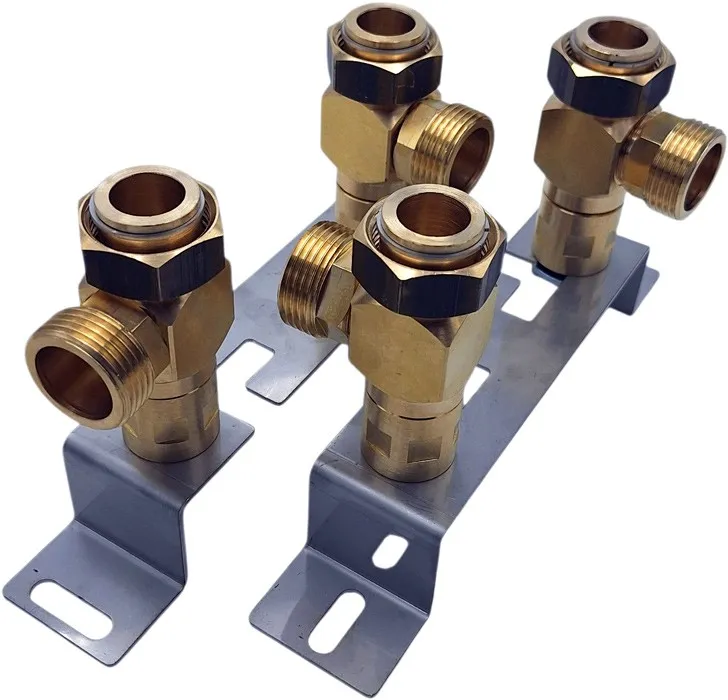

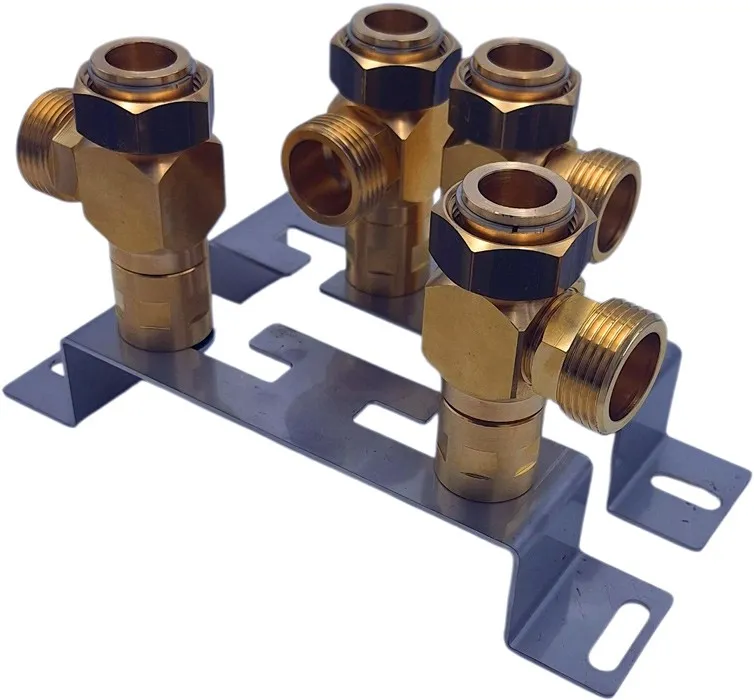

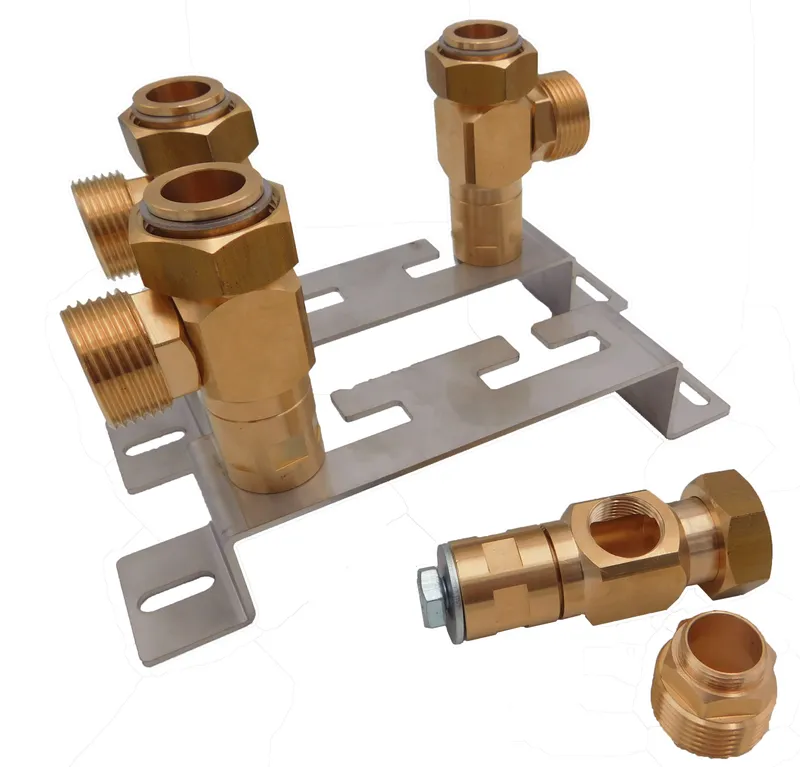

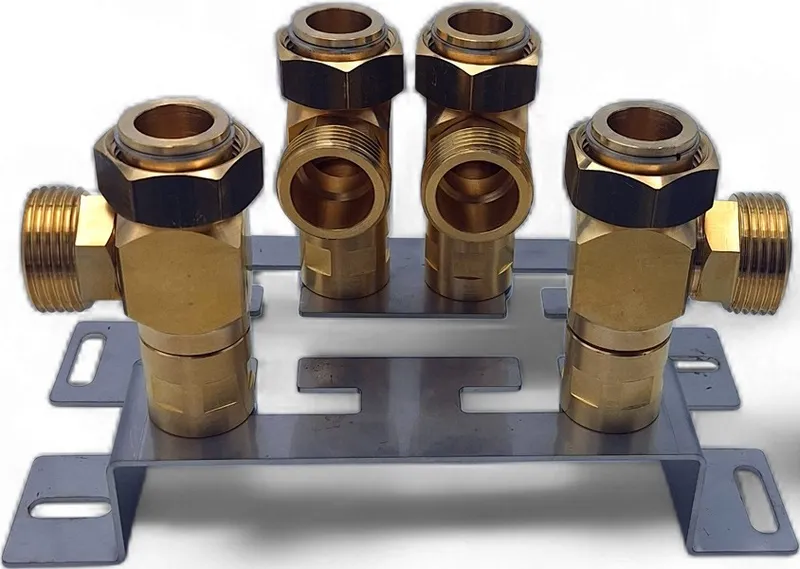

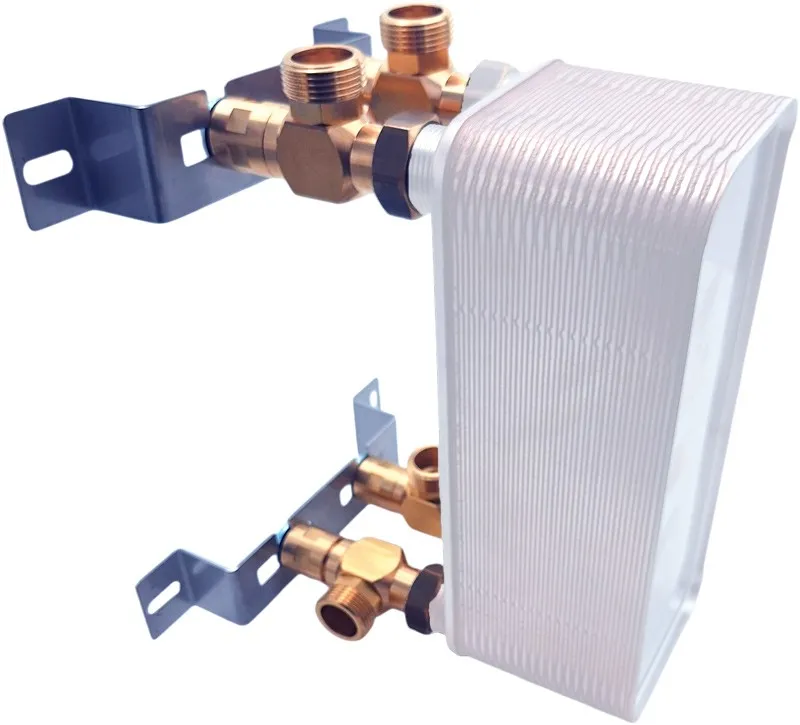

Zestaw obejmuje wspornik ścienny, śrubunki kątowe 1" wykonane z mosiądzu, O-ringi oraz stalowe mocowania gwintowane między wspornikiem a śrubunkami wymiennika. Wkręty do ściany należy dobrać osobno do rodzaju podłoża.

Schemat podłączenia i montaż w instalacji

Wytyczne montażowe

• Sprawdź, czy wymiennik ma przyłącza 1".
• Zweryfikuj rozstaw przyłączy w zakresie 40–100 mm.
• Dobierz wkręty i kołki do rodzaju ściany oraz obciążenia.
• Po zamocowaniu wspornika osadź śrubunki z O-ringami i dopiero then podłącz instalację.

Przykłady konfiguracji CO i CWU

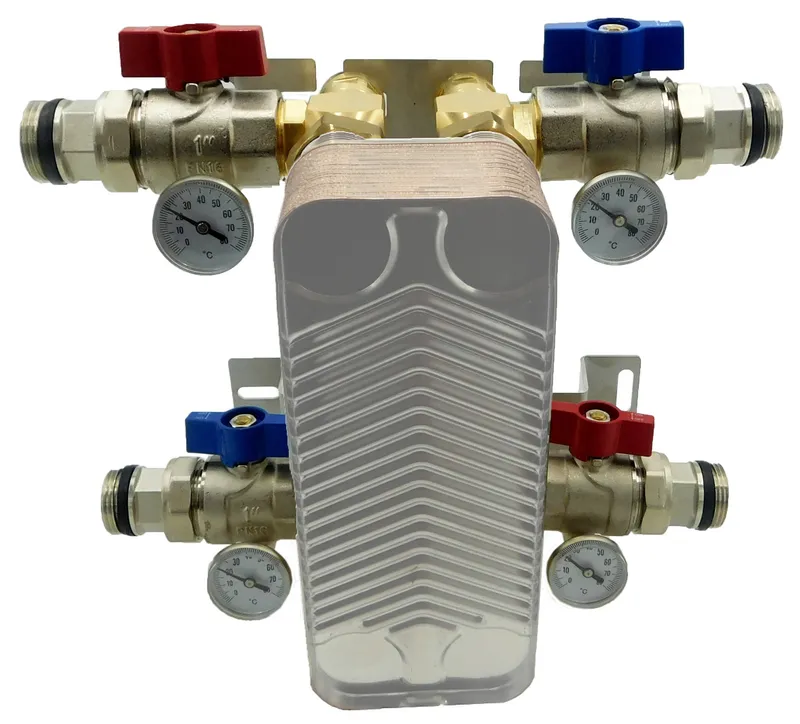

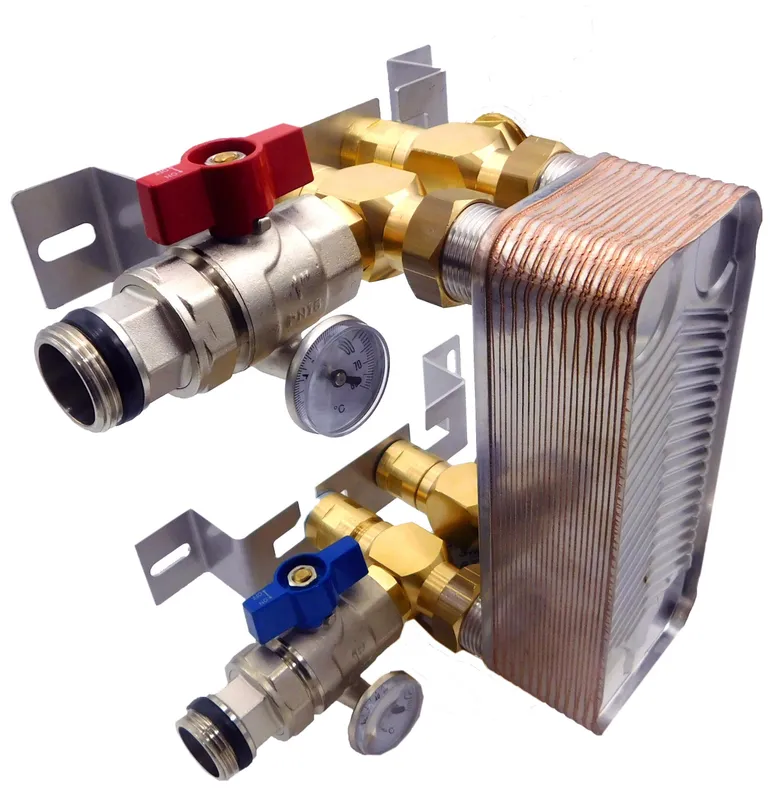

Takie rozwiązanie ułatwia montaż wymiennika w układach pompa ciepła ↔ CO, kocioł ↔ CWU oraz przy separacji dwóch obiegów o różnych parametrach pracy. Kątowe śrubunki pomagają uporządkować prowadzenie rur przy ścianie.

Jak dobrać wymiennik do instalacji?

Kluczowe parametry doboru

W tym przypadku dobór dotyczy przede wszystkim kompatybilności montażowej. Należy sprawdzić średnicę przyłączy 1", rozstaw króćców od 40 do 100 mm oraz przewidywane obciążenie całego wymiennika po napełnieniu instalacji.

Kiedy wybrać większy model?

Jeśli wymiennik ma inne przyłącza niż 1" albo niestandardowy rozstaw króćców, potrzebny będzie inny wariant mocowania. Przy cięższych układach warto też ocenić nośność ściany i sposób prowadzenia rur, aby nie przenosiły dodatkowych sił na wspornik.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą kompatybilności, montażu i zastosowania wspornika w typowych instalacjach grzewczych.

Do czego służy ten wspornik?

Służy do ściennego montażu wymiennika z przyłączami 1". Stabilizuje urządzenie, ułatwia podłączenie śrubunków i porządkuje zabudowę w kotłowni. To praktyczne rozwiązanie przy nowych instalacjach i modernizacjach.

Czy zestaw pasuje do każdego wymiennika?

Pasuje do większości wymienników, jeśli mają przyłącza 1" i rozstaw króćców od 40 do 100 mm. To dwa podstawowe warunki zgodności. Przed zakupem warto je sprawdzić na schemacie lub bezpośrednio na urządzeniu.

Czy w komplecie są wszystkie elementy montażowe?

Prawie wszystkie, ale bez wkrętów do ściany. Zestaw zawiera elementy wspornika, śrubunki mosiężne, O-ringi i stalowe łączniki gwintowane. Wkręty trzeba dobrać osobno do rodzaju podłoża.

Czy wspornik nadaje się do instalacji z pompą ciepła lub podłogówką?

Tak, jeśli w takiej instalacji pracuje wymiennik z przyłączami 1". Sam wspornik nie ogranicza rodzaju źródła ciepła, bo pełni funkcję montażową. Kluczowa jest zgodność przyłączy i rozstawu króćców.

Jak sprawdzić, czy ten model będzie odpowiedni?

Najpierw sprawdź średnicę przyłączy i rozstaw króćców. Jeśli wymiennik ma przyłącza 1" i rozstaw 40–100 mm, zestaw powinien pasować. Dodatkowo uwzględnij nośność ściany oraz obciążenie całego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
