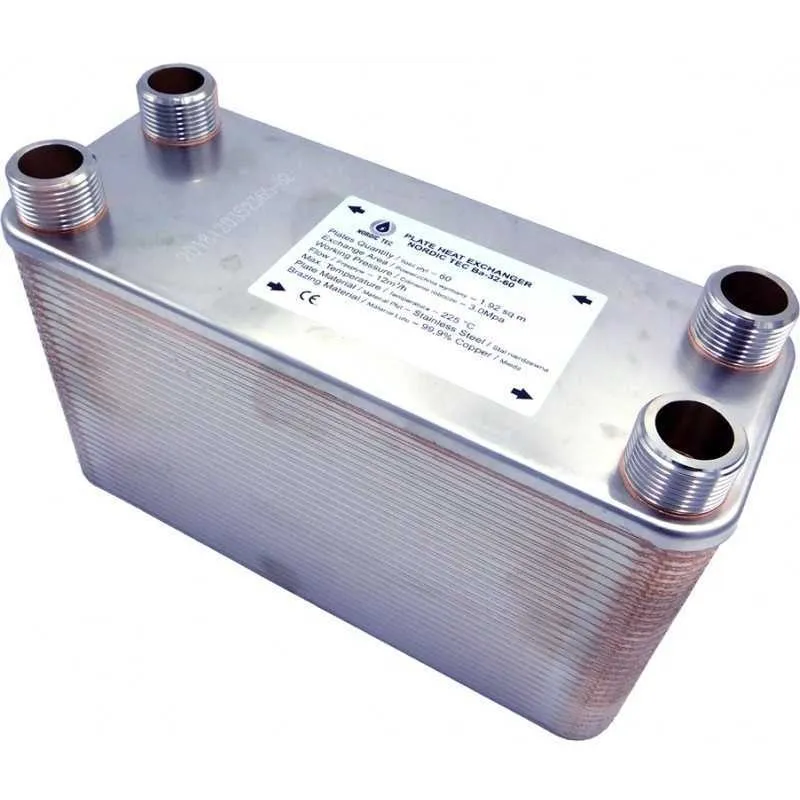

Wymiennik ciepła Ba-115-120 2" (50) 550-1000kW

Ba-115-120 — najważniejsze informacje

Ba-115-120 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 550-1000 kW. Model z przyłączami 2" i pakietem 120 płyt sprawdza się w CO, CWU, układach z pompą ciepła oraz tam, gdzie liczy się wysoka wydajność i separacja obiegów.

• Moc nominalna: 550-1000 kW
• Liczba płyt: 120
• Przyłącza: 2" / DN50
• Zastosowanie: duże instalacje grzewcze, obiekty wielorodzinne i komercyjne

To urządzenie dla użytkowników, którzy potrzebują skutecznie odseparować dwa obiegi i jednocześnie utrzymać wysoką sprawność przekazywania ciepła przy dużym przepływie.

Specyfikacja techniczna wymiennika Ba-115-120

Model	Ba-115-120
Moc grzewcza	550 kW - 1000 kW
Liczba płyt	120
Przyłącza	2"
Przyłącza - DN	DN50
Powierzchnia wymiany ciepła	13.80 m²
Maks. przepływ	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+230°C max.
Wymiary	A - 535 mm, B - 253 mm, C - 456 mm, D - 174 mm, F - 304 mm
Materiał	Stal nierdzewna S316L
Lut	miedziany

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-120?

Ten płytowy wymiennik ciepła służy do przekazywania ciepła pomiędzy dwoma obiegami roboczymi bez kontaktu mediów. Dzięki temu można bezpiecznie rozdzielić układ otwarty od zamkniętego, połączyć źródło ciepła z instalacją CO lub CWU oraz obsłużyć systemy o różnych parametrach pracy.

Korzyści w praktyce

Najważniejszą zaletą jest separacja obiegów przy zachowaniu wysokiej intensywności wymiany ciepła. Duża powierzchnia aktywna 13.80 m² sprzyja pracy w instalacjach wymagających wysokiej wydajności.

Typowe zastosowania

Model znajduje zastosowanie w ogrzewaniu budynków wielorodzinnych, obiektów komercyjnych, układach z pompą ciepła, ogrzewaniu podłogowym, a także w instalacjach chłodniczych i przy podłączeniu dużych budynków do sieci ciepłowniczej.

Model Ba-115-120 został zaprojektowany do dużych obciążeń cieplnych i wysokich przepływów. Konstrukcja opiera się na 120 płytach, przyłączach 2" / DN50 oraz stalowych płytach lutowanych miedzią, co pozwala pracować przy przepływie nominalnym 45 m³/h, ciśnieniu roboczym poniżej 30 bar i temperaturze do +230°C.

Zasada działania i budowa wymiennika Ba-115-120

Jak działa wymiana ciepła?

Urządzenie pracuje tak, że dwa media przepływają po przeciwnych stronach cienkich płyt. Energia cieplna przechodzi przez powierzchnie płyt, ale same media nie mieszają się ze sobą, co pozwala zachować separację obiegów i kontrolę parametrów instalacji.

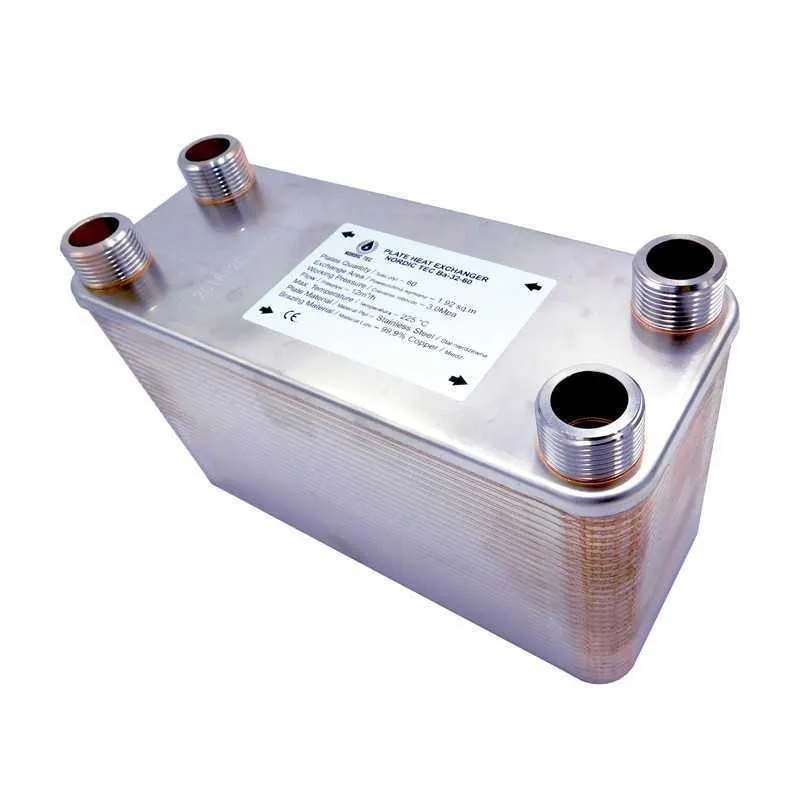

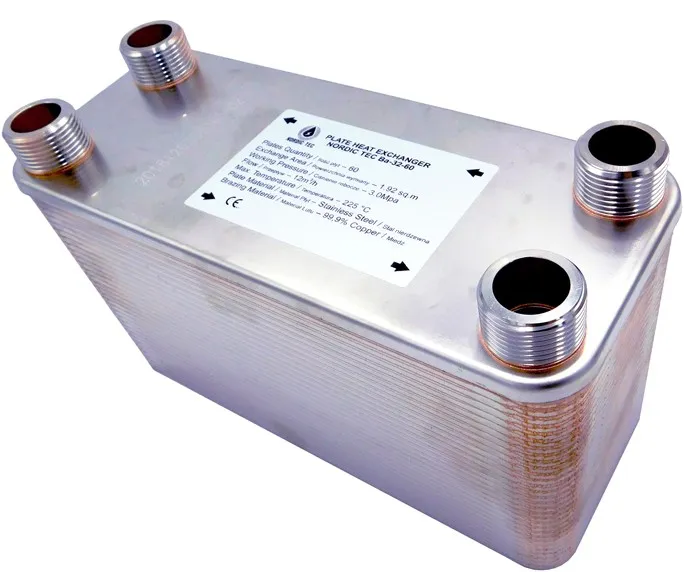

Z czego składa się urządzenie?

Konstrukcja obejmuje pakiet płyt ze stali nierdzewnej S316L, lut miedziany oraz króćce przyłączeniowe 2". Taka budowa zapewnia zwartą formę, dużą powierzchnię wymiany i odporność na pracę w wymagających układach grzewczych.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-120

Wytyczne montażowe

• Podłącz dwa niezależne obiegi po przeciwnych stronach wymiennika, zgodnie z projektem instalacji.
• Przewidź filtrację medium przed urządzeniem, aby ograniczyć ryzyko zanieczyszczenia kanałów.
• Uwzględnij odpowietrzenie oraz zawory odcinające dla wygodniejszego montażu i eksploatacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, źródło ciepła ↔ CWU oraz rozdzielenie układu otwartego od zamkniętego w większych instalacjach budynkowych.

Jak dobrać wymiennik Ba-115-120 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na wymaganej mocy 550-1000 kW.
• Znaczenie ma przepływ nominalny 45 m³/h oraz średnica przyłączy 2" / DN50.
• Trzeba uwzględnić różnicę temperatur, rodzaj medium i potrzebę separacji obiegów.
• Istotne są też dopuszczalne parametry ciśnienia i temperatury pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga większej powierzchni wymiany, wyższej wydajności lub zapasu przy zmiennych warunkach pracy. Przy doborze do rozbudowanych układów pomocne będzie doradztwo techniczne Aquaventis.

Najczęstsze pytania

Najczęstsze kwestie dotyczą sposobu działania, zastosowania, doboru i współpracy z nowoczesnymi źródłami ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go w instalacjach CO, CWU, z pompą ciepła oraz tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego. To praktyczne rozwiązanie, gdy różne części instalacji pracują na innych parametrach.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez cienkie płyty ze stali nierdzewnej, a media pozostają odseparowane. Taka konstrukcja zapewnia wysoką sprawność wymiany przy zwartej budowie.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów i skuteczny transfer ciepła. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, przygotowania CWU czy zasilania ogrzewania podłogowego. Sprawdza się również w dużych układach budynkowych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, wymaganym przepływie i parametrach pracy instalacji. W tym modelu ważne są zakres 550-1000 kW, przepływ 45 m³/h oraz przyłącza 2" / DN50. Należy też uwzględnić różnicę temperatur i oczekiwany zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi układami, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura zasilania oraz sposób podłączenia obiegów. W większych systemach taki wymiennik dobrze wspiera separację i stabilną wymianę ciepła.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
