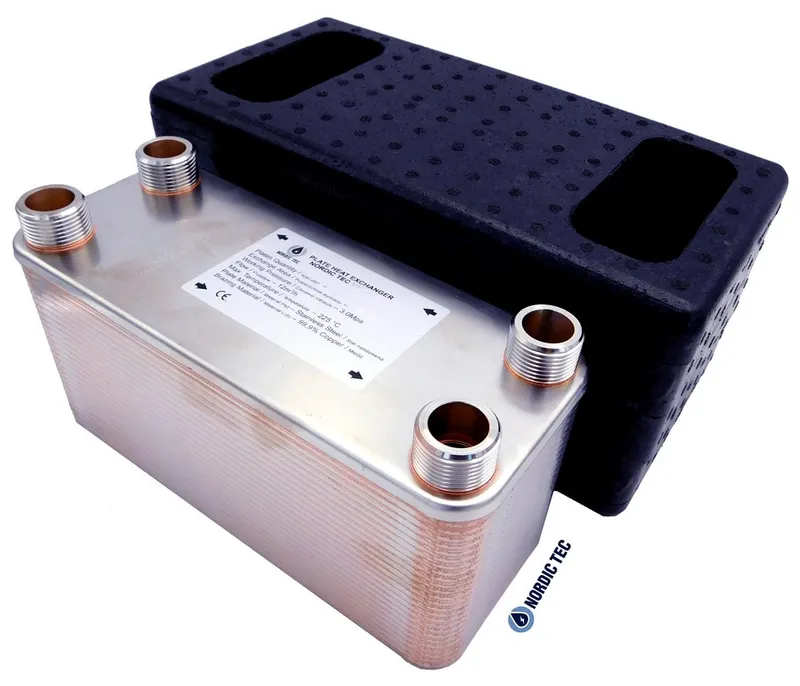

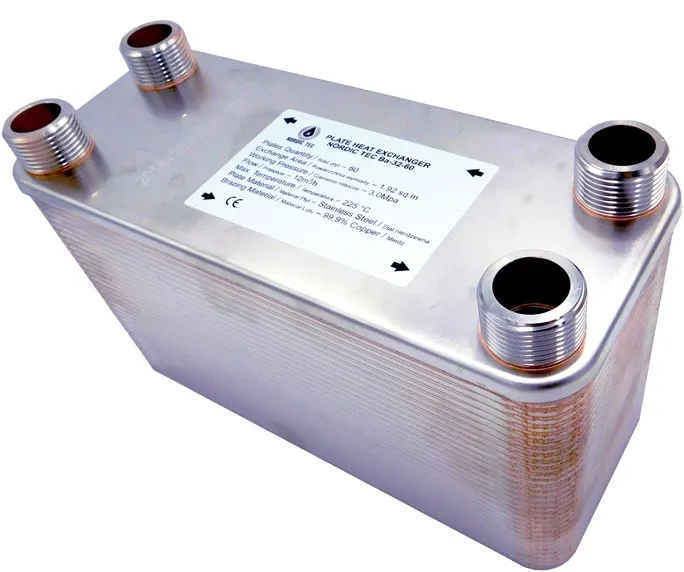

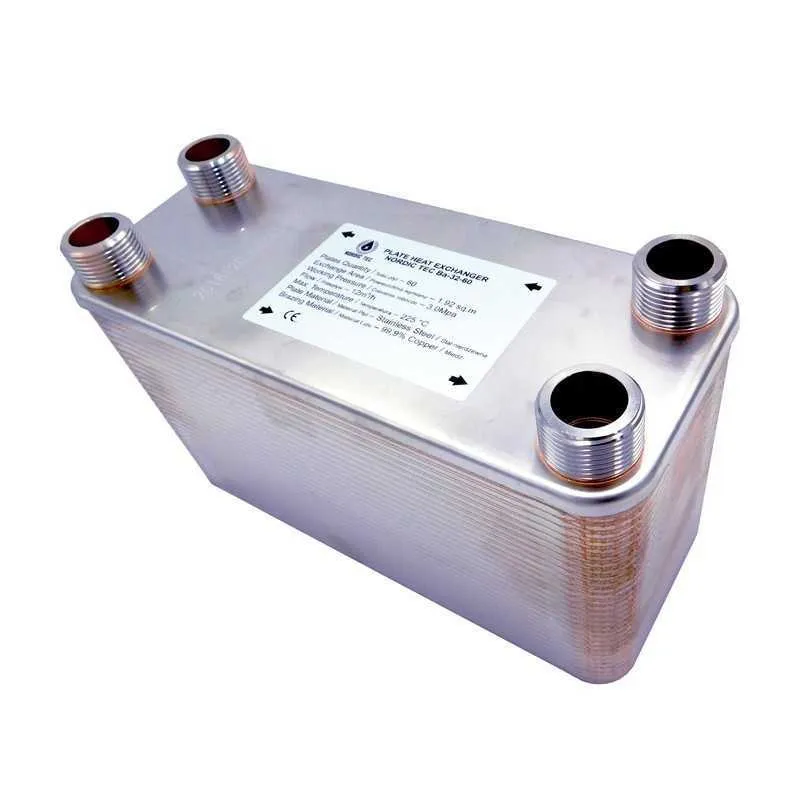

Wymiennik ciepła Ba-115-130 2" (50) 600-1120kW

Ba-115-130 — najważniejsze informacje

Ba-115-130 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do dużych instalacji o mocy 600–1120 kW. Model z przyłączami 2 cale / DN50 i konstrukcją 130 płyt sprawdza się zwłaszcza w układach pomp ciepła, także niskotemperaturowych, gdy potrzebna jest skuteczna separacja obiegów i wysoka powierzchnia wymiany.

• Moc nominalna: 600–1120 kW
• Liczba płyt: 130
• Przyłącza: 2 cale / DN50
• Zastosowanie: duże układy pomp ciepła i instalacje grzewcze

To urządzenie do wydajnego przekazywania ciepła między oddzielnymi obiegami w instalacjach o dużym przepływie. Dzięki powierzchni wymiany 14.95 m² i nominalnemu przepływowi 45 m³/h model nadaje się do rozbudowanych systemów, w których liczy się sprawność oraz bezpieczne rozdzielenie mediów.

Specyfikacja techniczna wymiennika Ba-115-130

Model	Ba-115-130
Liczba płyt	130
Moc grzewcza	600 kW - 1120 kW
Przyłącza	2" / BSP DN50 GZ (gwint zewnętrzny)
Powierzchnia wymiany ciepła	14.95 m²
Nominalny przepływ przez kanał	45 m³/h
Dozwolone ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+230°C max.
Wymiary	A - 535 mm, B - 253 mm, C - 456 mm, D - 174 mm, F - 330 mm
Materiał	Stal nierdzewna S316L
Lut	miedziany

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-130?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala odseparować różne części instalacji i zachować stabilne parametry pracy. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie trzeba połączyć źródło ciepła z odbiornikiem, a jednocześnie utrzymać niezależność hydrauliczną obiegów.

Typowe zastosowania

Model jest przeznaczony głównie do dużych systemów pomp ciepła, także niskotemperaturowych. Może pracować w instalacjach CO, CWU, ogrzewaniu podłogowym, układach grzewczych i chłodniczych oraz tam, gdzie potrzebne jest rozdzielenie układu otwartego od zamkniętego.

Model Ba-115-130 to wymiennik do dużych obciążeń cieplnych i wysokich przepływów. Konstrukcja 130-płytowa, przyłącza 2 cale / DN50 oraz stal nierdzewna S316L z lutem miedzianym wskazują na zastosowanie w rozbudowanych instalacjach wymagających trwałości i skutecznej wymiany energii.

Zasada działania i budowa wymiennika Ba-115-130

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu i bez mieszania obiegów. Taka budowa pozwala efektywnie przekazywać ciepło przy zwartej konstrukcji i dużej powierzchni aktywnej 14.95 m².

Z czego składa się urządzenie?

Wymiennik wykorzystuje płyty ze stali nierdzewnej S316L, połączone lutem miedzianym. Całość uzupełniają króćce przyłączeniowe 2" / BSP DN50 GZ, dostosowane do pracy z większymi przepływami w instalacjach grzewczych i chłodniczych.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-130

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z kierunkiem pracy instalacji i założonym przepływem.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach.
• W układzie zaleca się zastosowanie zaworów odcinających oraz odpowietrzenia dla łatwiejszego uruchomienia.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów całej instalacji.

Przykłady konfiguracji CO i CWU

Typowe konfiguracje to pompa ciepła po jednej stronie i obieg CO po drugiej, kocioł i układ CWU lub rozdzielenie układu otwartego od zamkniętego. W każdym przypadku kluczowe jest dopasowanie przepływu, przyłączy i parametrów temperatury do całego systemu.

Jak dobrać wymiennik Ba-115-130 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na wymaganej mocy 600–1120 kW.
• Istotny jest nominalny przepływ 45 m³/h oraz różnica temperatur po obu stronach.
• Trzeba uwzględnić średnicę przyłączy 2 cale / DN50 i potrzebę separacji obiegów.
• Znaczenie ma także rodzaj instalacji: CO, CWU, pompa ciepła lub chłodzenie.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć przy wyższych przepływach, większym zapotrzebowaniu na moc albo gdy trzeba ograniczyć straty po stronie hydraulicznej. Jeśli instalacja pracuje na granicznych parametrach, warto skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten wariant będzie odpowiedni do Twojego układu grzewczego lub chłodniczego.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić różne części instalacji i zachować ich niezależność hydrauliczną. Takie rozwiązanie stosuje się m.in. w CO, CWU, pompach ciepła i przy separacji układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Oba czynniki płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez kontaktu między obiegami. Taka konstrukcja zapewnia wysoką skuteczność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować obiegi lub połączyć układy o różnych parametrach pracy. Dotyczy to zwłaszcza pomp ciepła, podłogówki, CWU oraz modernizowanych instalacji grzewczych. Jest też przydatny w układach chłodniczych.

Jak dobrać moc wymiennika ciepła?

Moc należy dobrać do mocy źródła i rzeczywistych warunków pracy instalacji. Trzeba uwzględnić wymagany zakres 600–1120 kW, przepływ 45 m³/h, różnicę temperatur, średnicę przyłączy 2 cale / DN50 oraz charakter obiegów. W praktyce dobór powinien obejmować cały układ, nie tylko sam wymiennik.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Model jest wskazany szczególnie do dużych systemów pomp ciepła, także niskotemperaturowych. Ostateczną kompatybilność potwierdza się na podstawie mocy, przepływu i sposobu podłączenia.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
