Wymiennik ciepła Ba-115-150 2" (50) 700-1380kW

Ba-115-150 — najważniejsze informacje

Ba-115-150 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do dużych instalacji grzewczych i chłodniczych o mocy 700-1380 kW. Model z przyłączami 2 cale i konstrukcją 150 płyt sprawdza się tam, gdzie liczy się wysoka powierzchnia wymiany, separacja układów i stabilna praca przy dużym przepływie.

• Moc nominalna: 700-1380 kW
• Liczba płyt: 150
• Przyłącza: 2 cale / BSP DN50 GZ
• Zastosowanie: przemysłowe systemy grzewcze i chłodnicze

To przemysłowy wymiennik do wydajnego przekazywania ciepła między obiegami roboczymi. Duża powierzchnia aktywna 17.25 m² oraz nominalny przepływ 45 m³/h predysponują ten model do instalacji o wysokim zapotrzebowaniu na moc i stabilność pracy.

Specyfikacja techniczna wymiennika Ba-115-150

Model	Ba-115-150
Liczba płyt	150
Moc grzewcza	700 kW - 1380 kW
Przyłącza	2" / BSP DN50 GZ (gwint zewnętrzny)
Powierzchnia wymiany ciepła	17.25 m²
Nominalny przepływ przez kanał	45 m³/h
Dozwolone ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+ 230 °C max.
Materiał	Stal nierdzewna S316L
Lut	miedziany
Wymiary A	535 mm
Wymiary B	253 mm
Wymiary C	454 mm
Wymiary D	174 mm
Wymiary F	380 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-150?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez bezpośredniego mieszania mediów. Dzięki temu można skutecznie odseparować część źródłową od odbiorczej, zachowując kontrolę nad parametrami pracy instalacji.

Korzyści w praktyce

Ten płytowy wymiennik ciepła pomaga zwiększyć bezpieczeństwo układu, uprościć separację obiegów i wykorzystać wysoką powierzchnię wymiany przy dużych obciążeniach. Sprawdza się tam, gdzie ważna jest wydajna wymiana energii oraz praca w systemach o różnych parametrach ciśnienia i temperatury.

Typowe zastosowania

Model znajduje zastosowanie w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym, a także w układach grzewczych i chłodniczych. Jest właściwym wyborem również przy rozdzieleniu układu otwartego od zamkniętego.

Ba-115-150 to wymiennik do pracy w wymagających układach przemysłowych. Kluczowe parametry tego modelu to 150 płyt, przyłącza 2 cale / DN50, przepływ nominalny 45 m³/h, dozwolone ciśnienie robocze poniżej 30 bar i maksymalna temperatura pracy do +230 °C.

Zasada działania i budowa wymiennika Ba-115-150

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach sąsiadujących płyt, a energia cieplna przechodzi przez cienką przegrodę metalową. Obiegi nie mieszają się ze sobą, a wymiana zachodzi na całej aktywnej powierzchni 17.25 m², co pozwala uzyskać wysoką wydajność.

Z czego składa się urządzenie?

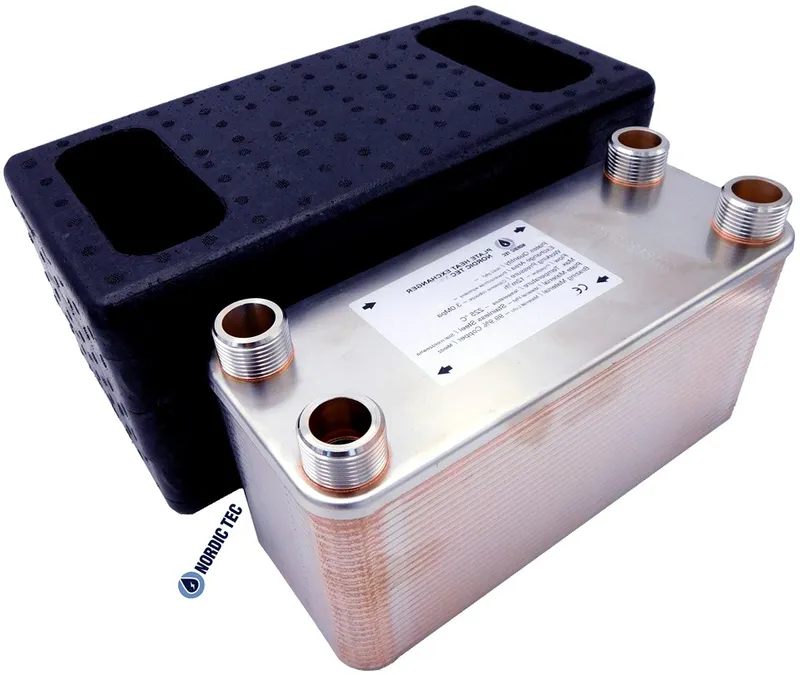

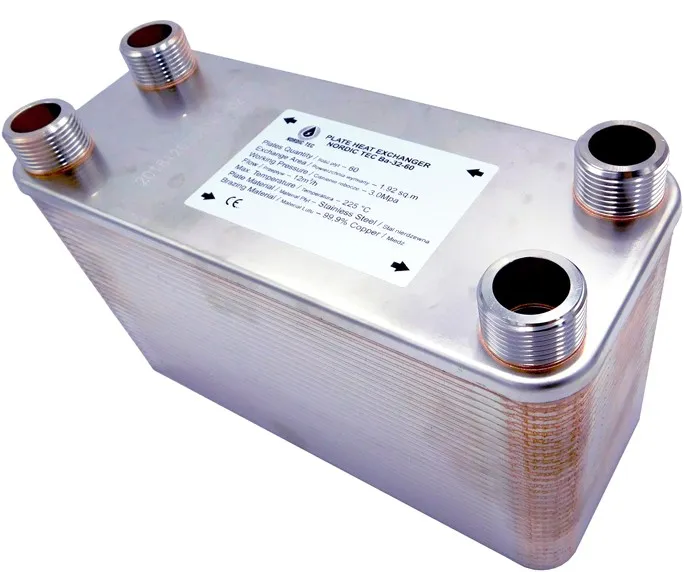

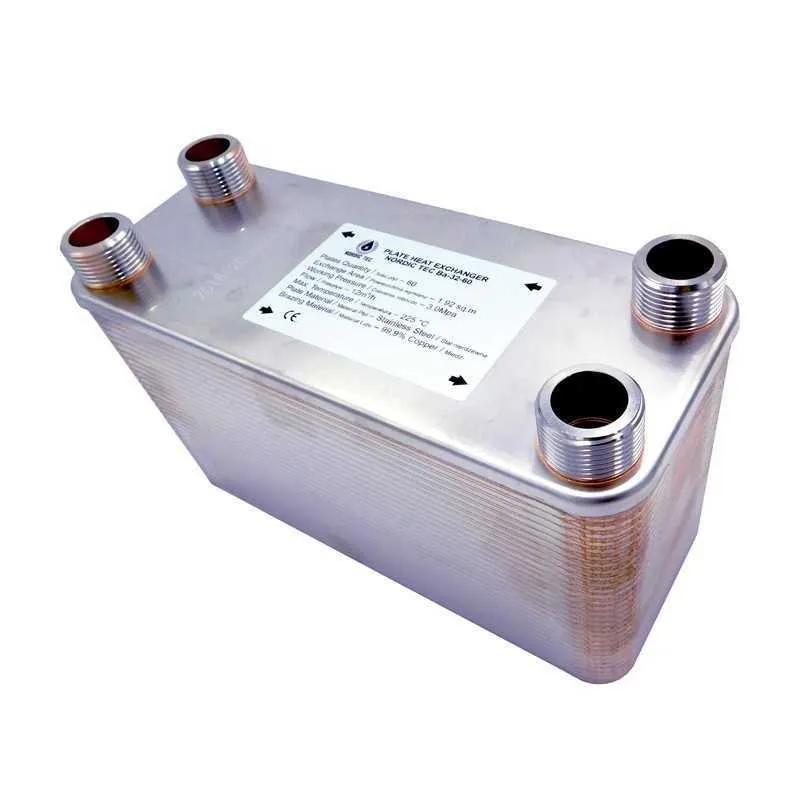

Konstrukcję tworzą płyty ze stali nierdzewnej S316L, połączone lutem miedzianym, oraz króćce przyłączeniowe 2" / BSP DN50 GZ. Taki układ zapewnia trwałość, szczelność i przystosowanie do pracy z mediami płynnymi.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-150

Wytyczne montażowe

• Oba obiegi należy podłączyć do oddzielnych króćców, z zachowaniem właściwego kierunku przepływu.
• W instalacji warto uwzględnić filtrację, odpowietrzenie oraz zawory odcinające po obu stronach.
• Pompy obiegowe należy dobrać do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ CO
• źródło ciepła ↔ CWU
• rozdzielenie układu otwartego od zamkniętego
• układ grzewczy ↔ układ chłodniczy

Jak dobrać wymiennik Ba-115-150 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na wymaganej mocy 700-1380 kW.
• Znaczenie ma nominalny przepływ 45 m³/h oraz różnica temperatur między obiegami.
• Trzeba uwzględnić średnicę przyłączy 2 cale / DN50 i potrzebę separacji układów.
• Istotny jest także rodzaj medium oraz warunki ciśnienia i temperatury pracy.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy rośnie zapotrzebowanie na moc, przepływ lub powierzchnię wymiany. W przypadku instalacji granicznych najlepiej skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania i doboru do parametrów instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model będzie właściwy dla Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz tam, gdzie trzeba odseparować układ otwarty od zamkniętego. To rozwiązanie do kontroli parametrów pracy po obu stronach instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez kontaktu obu obiegów. W tym modelu płyty wykonano ze stali nierdzewnej S316L i połączono lutem miedzianym.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi i skutecznie przekazać między nimi ciepło. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, zasilania CWU, podłogówki oraz układów o różnych parametrach pracy. To częsty wybór także w systemach grzewczych i chłodniczych.

Jak dobrać moc wymiennika ciepła?

Moc wymiennika dobiera się do mocy źródła i warunków pracy instalacji. Trzeba uwzględnić zakres 700-1380 kW, przepływ 45 m³/h, różnicę temperatur, rodzaj medium oraz przyłącza 2 cale / DN50. Przy wyższych wymaganiach warto przyjąć zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z wymaganiami hydraulicznymi i cieplnymi. Należy sprawdzić moc, przepływ, temperatury pracy oraz sposób separacji obiegów. Jeśli układ mieści się w parametrach tego modelu, może on pracować zarówno z pompą ciepła, jak i z podłogówką.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
