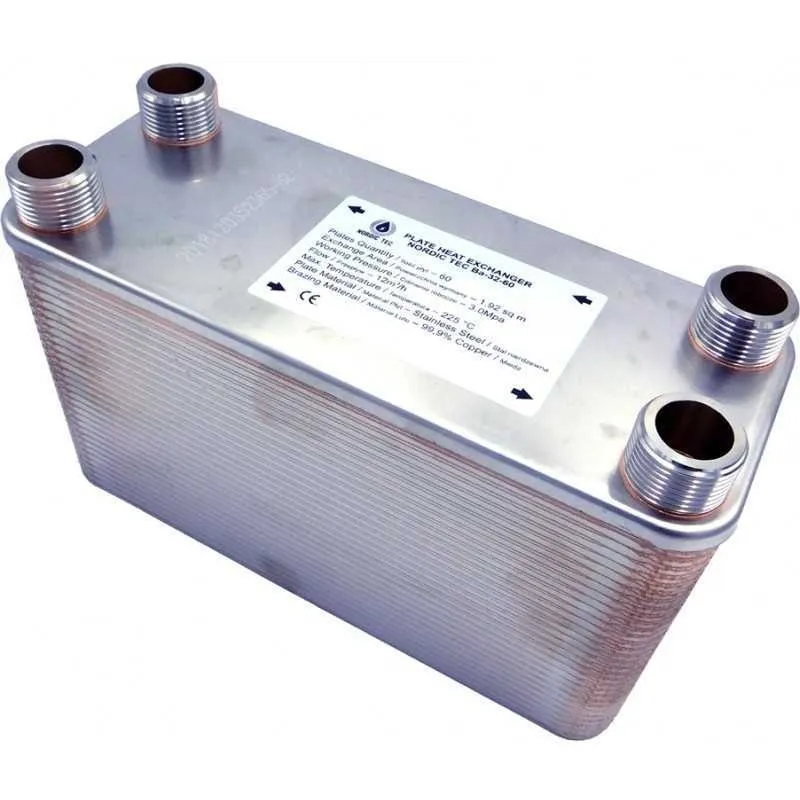

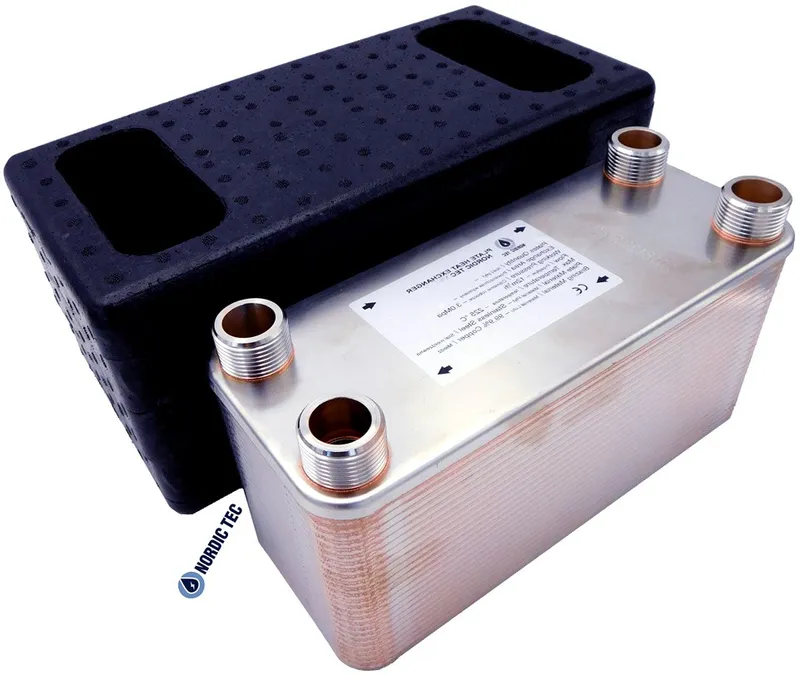

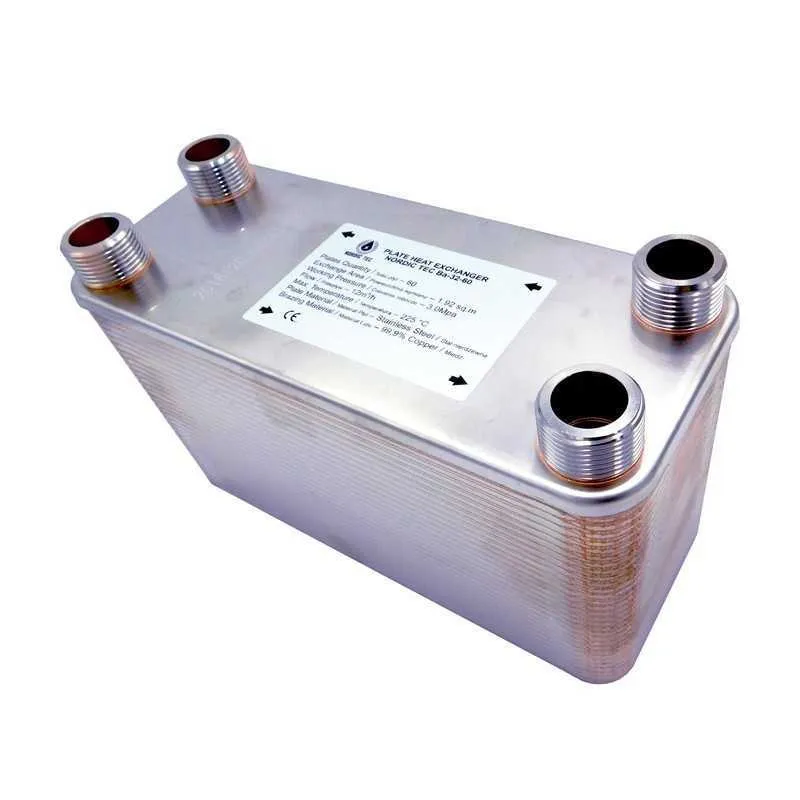

Wymiennik ciepła Ba-115-160 2,5" (65) 750-1500kW

Ba-115-160 — najważniejsze informacje

Ba-115-160 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 750-1500 kW. Model z przyłączami 2,5 cala / DN65 i konstrukcją 160 płyt sprawdza się w przemysłowych układach grzewczych i chłodniczych, gdy liczy się duża powierzchnia wymiany oraz separacja obiegów.

• Moc nominalna: 750-1500 kW
• Liczba płyt: 160
• Przyłącza: 2,5 cala / DN65
• Zastosowanie: przemysłowe systemy grzewcze i chłodnicze

To urządzenie dla instalacji, w których trzeba skutecznie przekazać ciepło między dwoma obiegami cieczy, zachowując ich pełne rozdzielenie. Duża powierzchnia wymiany 18,40 m² i przepływ nominalny 45 m³/h wspierają pracę w wymagających układach o wysokiej wydajności.

Specyfikacja techniczna wymiennika Ba-115-160

Model	Ba-115-160
Liczba płyt	160
Przyłącza	2,5" / BSP DN65 GZ
Powierzchnia wymiany ciepła	18,40 m²
Maks. przepływ	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+ 230 °C
Moc grzewcza	750 kW - 1500 kW
Materiał	Stal nierdzewna S316L
Lut	lut miedziany
Wymiar A	535 mm
Wymiar B	253 mm
Wymiar C	454 mm
Wymiar D	174 mm
Wymiar F	405 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-160?

Model służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielać układy o różnych parametrach pracy. Ten płytowy wymiennik ciepła można stosować w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych, jeśli dobór mocy, przepływu i przyłączy odpowiada wymaganiom systemu. Sprawdza się także tam, gdzie potrzebna jest separacja układu otwartego od zamkniętego.

Korzyści w praktyce

Najważniejszą korzyścią jest skuteczna wymiana energii przy zachowaniu oddzielenia obiegów. To ułatwia ochronę urządzeń źródłowych, stabilizację pracy instalacji i integrację różnych części systemu.

Typowe zastosowania

Urządzenie nadaje się do przemysłowych układów grzewczych i chłodniczych oraz do rozbudowanych instalacji z dużym przepływem i przyłączami DN65.

Ten model został zaprojektowany do pracy w instalacjach płynnych o dużej wydajności. Kluczowe znaczenie mają tu liczba płyt, powierzchnia wymiany, przyłącza oraz dopuszczalne parametry ciśnienia i temperatury.

Zasada działania i budowa wymiennika Ba-115-160

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przenika przez ich powierzchnię bez kontaktu cieczy ze sobą. Taka konstrukcja zapewnia skuteczną wymianę ciepła i jednocześnie utrzymuje separację obiegów.

Z czego składa się urządzenie?

Model wykonano ze stali nierdzewnej S316L, a płyty połączono lutem miedzianym. Konstrukcję uzupełniają króćce przyłączeniowe 2,5" / BSP DN65 GZ, które pozwalają włączyć wymiennik do instalacji o dużym przepływie.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-160

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z projektem instalacji, z zachowaniem właściwego kierunku przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach.
• W układzie powinny znaleźć się zawory odcinające oraz odpowietrzenie ułatwiające uruchomienie i serwis.
• Pompy obiegowe należy dobrać do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

Wymiennik można stosować między pompą ciepła a obiegiem CO, między źródłem ciepła a układem CWU oraz do rozdzielenia układu otwartego od zamkniętego. Ostateczny schemat powinien wynikać z parametrów pracy całej instalacji.

Jak dobrać wymiennik Ba-115-160 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od wymaganej mocy 750-1500 kW.
• Trzeba uwzględnić przepływ 45 m³/h oraz różnicę temperatur między obiegami.
• Znaczenie mają także rodzaj medium i średnica przyłączy 2,5 cala / DN65.
• W przypadku separacji układów należy sprawdzić ciśnienie robocze i temperaturę pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany albo dodatkowego zapasu wydajności. Jeśli nie masz pewności co do doboru, skonsultuj parametry instalacji z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. To szybkie podsumowanie dla osób, które chcą potwierdzić kompatybilność z planowaną instalacją przed zakupem.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielać instalacje o różnych parametrach pracy. Typowe zastosowania obejmują CO, CWU, układy z pompą ciepła oraz separację układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, więc wymieniają ciepło, ale się nie mieszają. W tym modelu zastosowano płyty ze stali nierdzewnej S316L łączone lutem miedzianym.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obiegi i zachować skuteczną wymianę ciepła. Dotyczy to modernizacji instalacji, współpracy różnych źródeł ciepła, układów CWU, podłogówki oraz systemów chłodniczych. Dobór musi jednak odpowiadać parametrom pracy układu.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się na podstawie zapotrzebowania instalacji i parametrów przepływu. Trzeba uwzględnić moc źródła, różnicę temperatur, rodzaj medium, przepływ 45 m³/h oraz przyłącza 2,5 cala / DN65. W praktyce warto zostawić bezpieczny zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Decydują o tym rzeczywiste parametry systemu, czyli moc, przepływ, temperatura zasilania i średnice przyłączy. Przed zakupem warto sprawdzić zgodność całego układu z wymaganiami tego modelu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
