Wymiennik ciepła Ba-115-170 2,5" (65) 800-1620kW

Ba-115-170 — najważniejsze informacje

Ba-115-170 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji przemysłowych o mocy 800-1620 kW. Model z przyłączami 2,5 cala i konstrukcją 170 płyt sprawdza się w układach grzewczych i chłodniczych, gdy liczy się wysoka wydajność oraz skuteczna separacja obiegów.

• Moc: 800-1620 kW
• Liczba płyt: 170
• Przyłącza: 2,5 cala / DN65
• Zastosowanie: przemysłowe układy grzewcze i chłodnicze

To przemysłowy wymiennik do pracy z dużymi przepływami i wysokim obciążeniem cieplnym. Dzięki powierzchni wymiany 19,55 m² oraz przyłączom DN65 model jest przeznaczony do instalacji wymagających wysokiej sprawności i niskich oporów przepływu.

Specyfikacja techniczna wymiennika Ba-115-170

Model	Ba-115-170
Moc grzewcza	800-1620 kW
Liczba płyt	170
Przyłącza	2,5" / BSP DN65 GZ (gwint zewnętrzny)
Powierzchnia wymiany ciepła	19,55 m²
Maks. przepływ	45 m³/h | 45 000 l/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+ 230 °C
Wymiary	A 535 mm, B 253 mm, C 454 mm, D 174 mm, F 428 mm
Materiał	Stal nierdzewna S316L
Lut	lut miedziany
Czynnik	media płynne

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-170?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie odseparować różne części instalacji. Ten płytowy wymiennik ciepła znajduje zastosowanie w przemysłowych układach CO, CWU, pompach ciepła, ogrzewaniu podłogowym oraz instalacjach chłodniczych, o ile parametry przepływu i mocy są odpowiednio dobrane. Sprawdza się także przy rozdzieleniu układu otwartego od zamkniętego oraz we współpracy z agregatami o dużej mocy.

Korzyści w praktyce

Duża powierzchnia robocza zwiększa skuteczność przekazywania energii, a szerokie przyłącza pomagają utrzymać relatywnie niskie straty ciśnienia przy wysokim przepływie.

Typowe zastosowania

Model jest przewidziany do zastosowań przemysłowych, a nie do budynków jednorodzinnych.

Najważniejsze dane tego modelu obejmują parametry istotne przy doborze do instalacji przemysłowej: moc, liczbę płyt, średnicę przyłączy, przepływ oraz dopuszczalne warunki pracy. To wartości, które należy zestawić z parametrami źródła ciepła, odbiorników i medium roboczego.

Zasada działania i budowa wymiennika Ba-115-170

Jak działa wymiana ciepła?

Dwa media płyną po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię, bez kontaktu między obiegami. Karbowanie płyt wspiera przepływ turbulentny, co poprawia skuteczność transferu ciepła i pozwala lepiej wykorzystać powierzchnię 19,55 m².

Z czego składa się urządzenie?

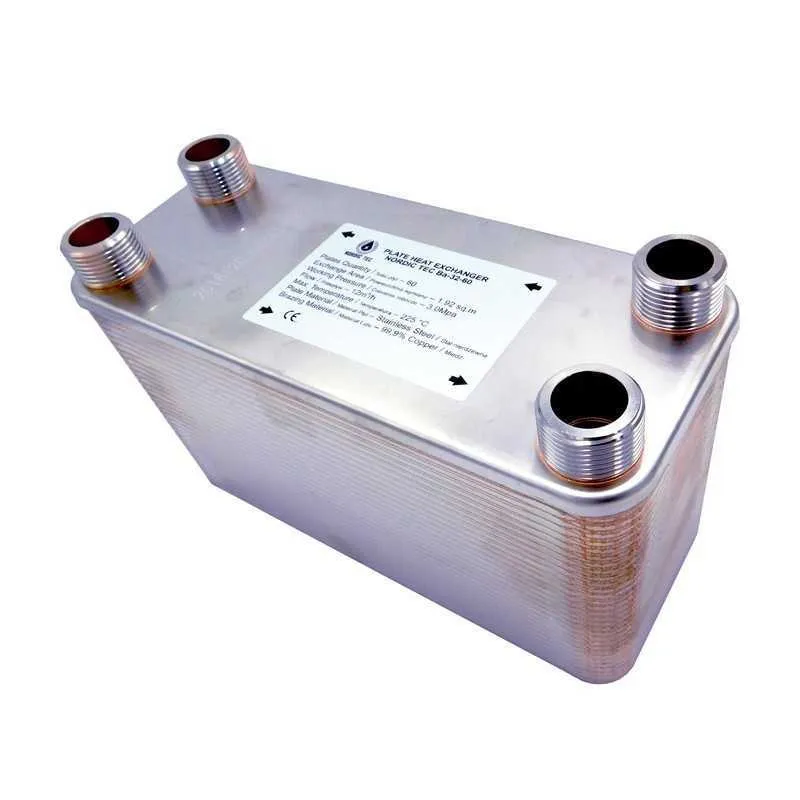

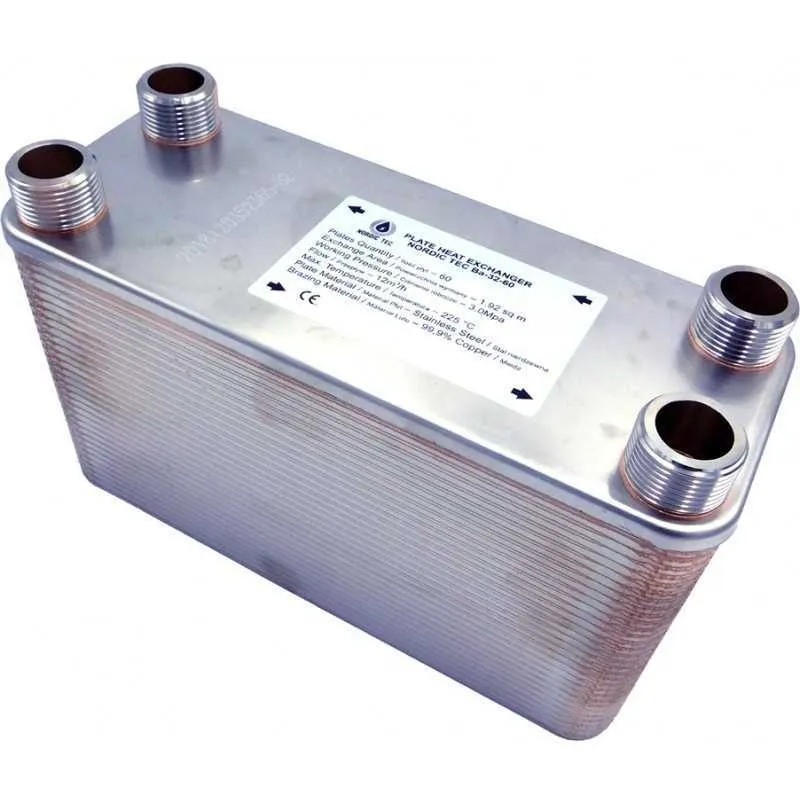

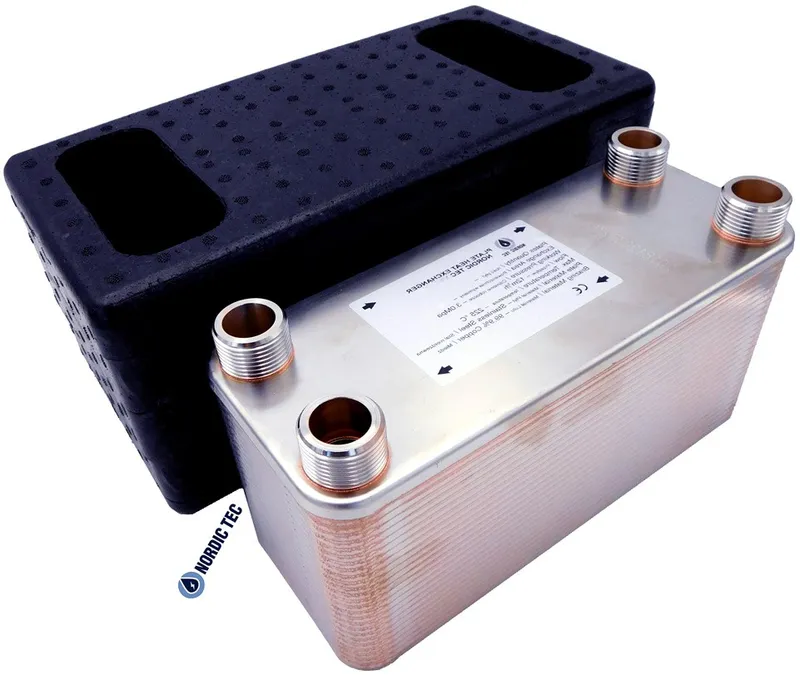

Konstrukcja obejmuje 170 płyt ze stali nierdzewnej S316L, łączonych lutem miedzianym, oraz króćce przyłączeniowe 2,5" / BSP DN65 GZ. Taki układ zapewnia trwałość i stabilną pracę w instalacjach z mediami płynnymi.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-170

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z projektem instalacji, z zachowaniem właściwego kierunku przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.
• W instalacji powinny znaleźć się zawory odcinające i punkty odpowietrzenia dla wygodniejszego uruchomienia oraz obsługi.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a obiegiem CO, między źródłem ciepła a układem CWU lub jako element separujący układ otwarty od zamkniętego, jeśli zgadzają się parametry pracy instalacji.

Jak dobrać wymiennik Ba-115-170 do instalacji?

Kluczowe parametry doboru

• Podstawą jest wymagana moc źródła lub odbioru: 800-1620 kW.
• Należy uwzględnić przepływ nominalny 45 m³/h oraz średnicę przyłączy 2,5 cala / DN65.
• Znaczenie mają także różnica temperatur, rodzaj medium płynnego i potrzeba separacji obiegów.
• Ważne są dopuszczalne warunki pracy: ciśnienie robocze poniżej 30 bar i temperatura do +230 °C.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga jeszcze wyższej mocy, większego przepływu lub niższych strat ciśnienia. W praktyce o doborze decyduje zestawienie parametrów całego układu, a nie sama średnica przyłączy.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób działania i dobór tego modelu do instalacji przemysłowej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować części instalacji o różnych parametrach pracy. W praktyce dotyczy to układów CO, CWU, chłodzenia oraz rozdzielenia układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez cienkie płyty ze stali nierdzewnej, a obiegi pozostają hydraulicznie rozdzielone. Karbowanie płyt zwiększa efektywność wymiany ciepła.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów i skuteczny transfer energii. To częsty wybór przy modernizacji instalacji, współpracy różnych źródeł ciepła lub w układach chłodniczych. W tym przypadku model jest przeznaczony do zastosowań przemysłowych.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy, przepływie i temperaturach pracy instalacji. Dla tego modelu zakres mocy wynosi 800-1620 kW, a przepływ nominalny 45 m³/h. Trzeba też sprawdzić przyłącza 2,5 cala / DN65 oraz wymagane ciśnienie i rodzaj medium.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale tylko wtedy, gdy parametry instalacji mieszczą się w zakresie pracy urządzenia. Należy zweryfikować moc, przepływ, temperatury zasilania oraz sposób separacji obiegów. Model jest projektowany przede wszystkim do dużych układów przemysłowych.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
