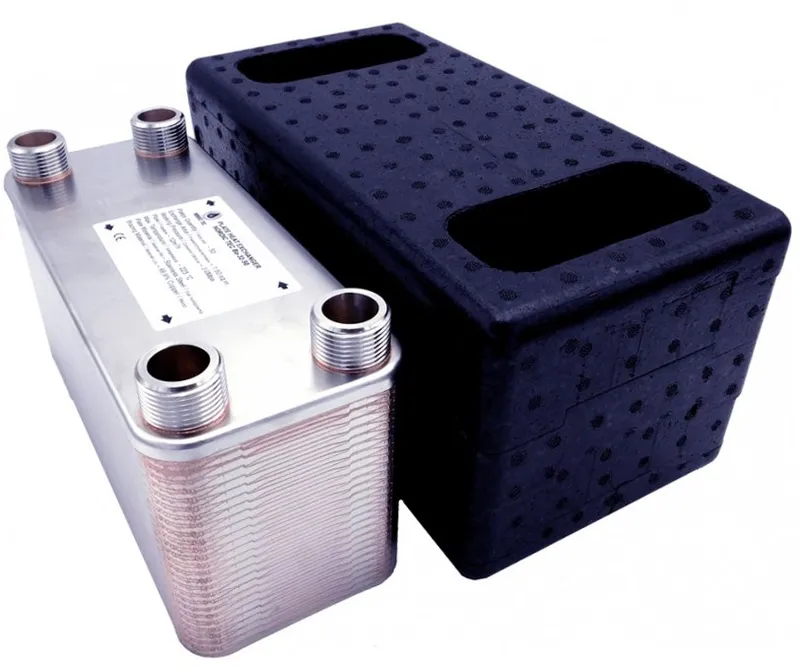

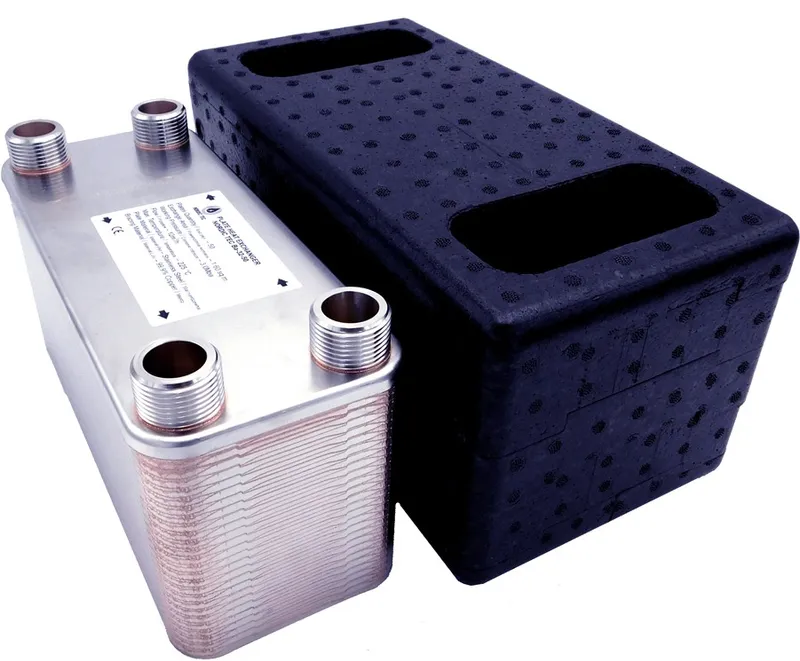

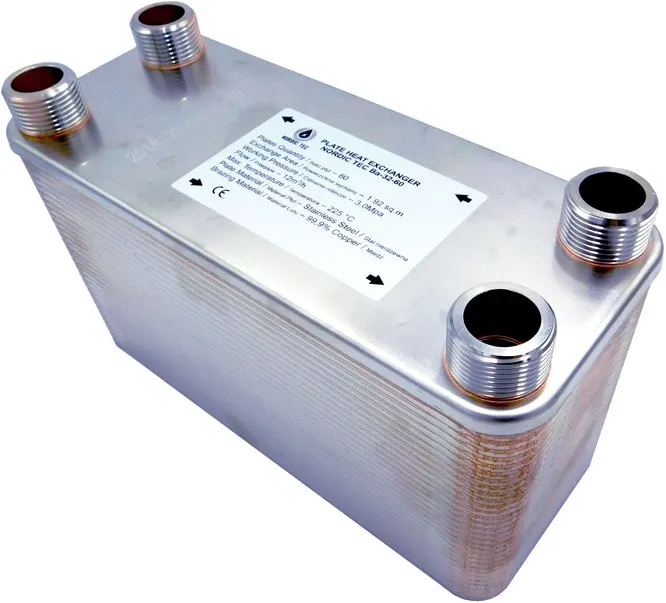

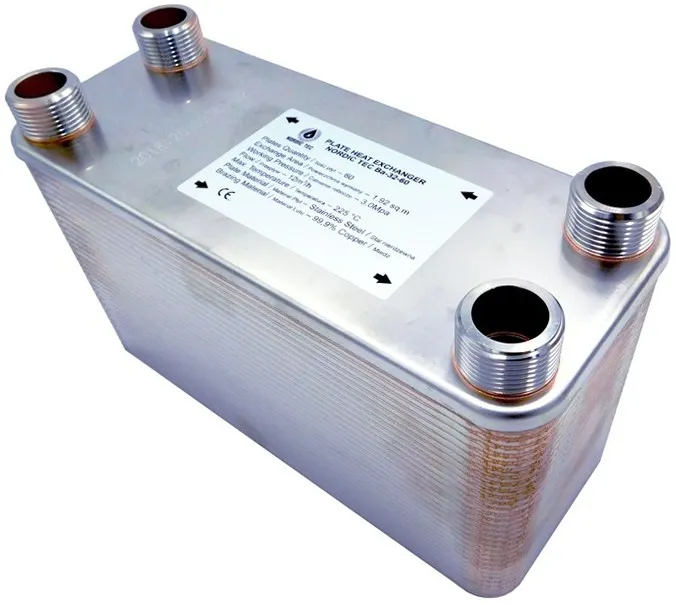

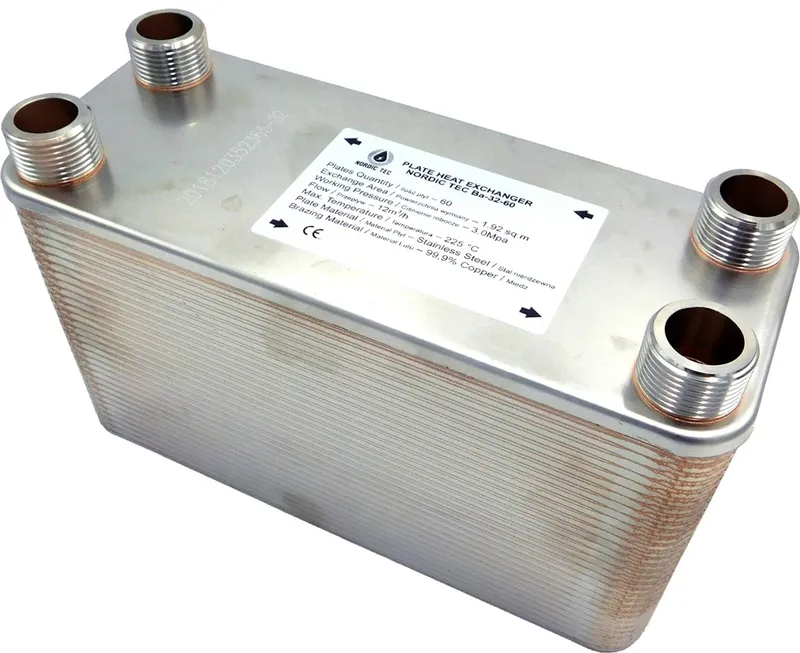

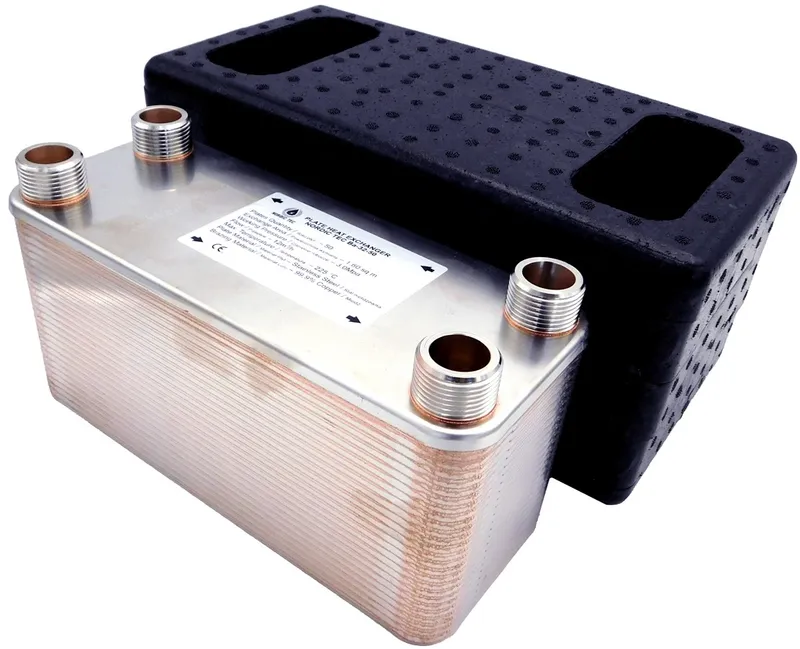

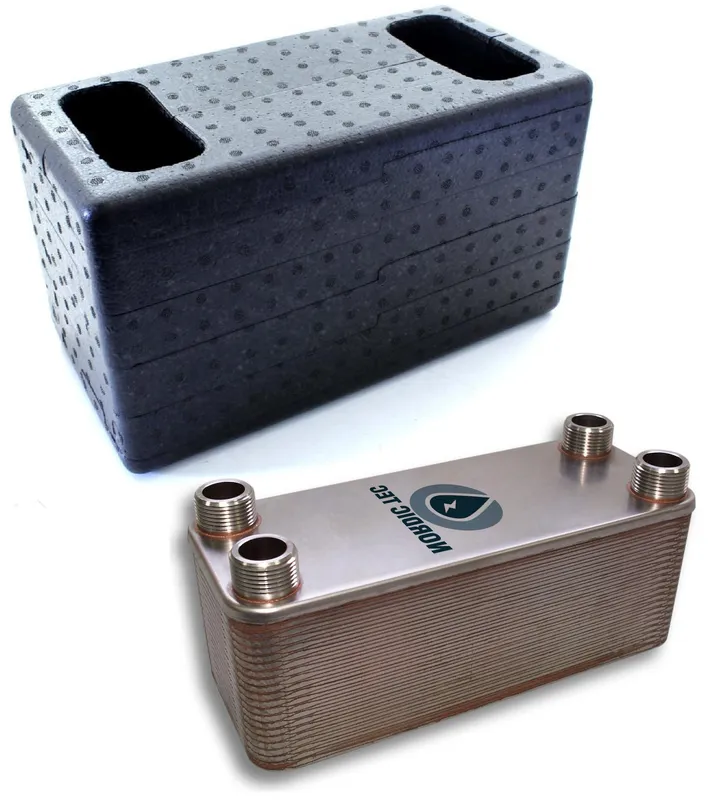

Wymiennik ciepła Ba-115-40 2" (50) 200-350kW

Ba-115-40 — najważniejsze informacje

Ba-115-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 200 do 350 kW. Model z 40 płytami i przyłączami 2" (50) sprawdza się w instalacjach CO, CWU, pomp ciepła oraz tam, gdzie trzeba skutecznie odseparować układy i utrzymać wysoką sprawność wymiany.

• Moc grzewcza: 200 do 350 kW
• Liczba płyt: 40
• Przyłącza: 4x 2" (50)
• Zastosowanie: separacja obiegów i przekazywanie ciepła w większych instalacjach grzewczych oraz chłodniczych

To urządzenie dla użytkowników, którzy potrzebują wydajnej wymiany ciepła przy dużym przepływie do 45 m3/h i ciśnieniu roboczym do 30 bar.

Specyfikacja techniczna wymiennika Ba-115-40

Model	Ba-115-40
Moc grzewcza	200 do 350 kW
Liczba płyt	40
Przyłącza	4x 2" (50)
Powierzchnia wymiany ciepła	4,600 m²
Maks. przepływ	45 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Długość	535 mm
Szerokość	253 mm
Grubość	110 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-40?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić instalacje o różnych parametrach pracy. Ten płytowy wymiennik ciepła ułatwia stabilną pracę układu, poprawia kontrolę nad przepływem energii i wspiera ochronę źródła ciepła oraz odbiorników.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, przy współpracy z pompą ciepła, w ogrzewaniu podłogowym, a także w układach grzewczych i chłodniczych wymagających separacji obiegów. Może pracować tam, gdzie trzeba oddzielić układ otwarty od zamkniętego lub połączyć obiegi o innych wymaganiach temperaturowych i hydraulicznych.

Model Ba-115-40 oferuje zakres mocy 200 do 350 kW, 40 płyt oraz przyłącza 4x 2" (50). Maksymalny przepływ wynosi 45 m3/h, ciśnienie robocze 30 bar, a temperatura pracy do +230°C, dlatego jest przeznaczony do bardziej wymagających instalacji cieczowych.

Zasada działania i budowa wymiennika Ba-115-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach sąsiednich płyt, a energia cieplna przechodzi przez cienką przegrodę metalową. Obiegi nie mieszają się ze sobą, ale skutecznie wymieniają ciepło, co pozwala zachować separację hydrauliczną i jednocześnie uzyskać wysoką efektywność pracy.

Z czego składa się urządzenie?

Konstrukcja opiera się na 40 płytach ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 4x 2" (50), przystosowane do pracy przy wysokim przepływie oraz w układach cieczowych.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-40

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać skuteczną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające oraz odpowietrzenie instalacji.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO
• źródło ciepła ↔ układ CWU
• rozdzielenie układu otwartego od zamkniętego

Jak dobrać wymiennik Ba-115-40 do instalacji?

Kluczowe parametry doboru

• moc źródła i odbioru ciepła: 200 do 350 kW
• wymagany przepływ: do 45 m3/h
• średnica przyłączy: 2" (50)
• maksymalne ciśnienie robocze: 30 bar
• temperatura pracy: do +230°C

Dobór zależy także od różnicy temperatur, rodzaju medium i potrzeby separacji układów.

Kiedy wybrać większy model?

Większy wariant warto rozważyć wtedy, gdy instalacja wymaga większej powierzchni wymiany, wyższego zapasu wydajności albo pracy przy trudniejszych parametrach temperaturowych. Jeśli chcesz ograniczyć ryzyko niedowymiarowania, dobór najlepiej oprzeć na realnych parametrach obiegu.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować instalacje CO, CWU lub układy współpracujące z pompą ciepła. To typowe rozwiązanie przy różnych parametrach pracy po obu stronach instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przenika przez płyty ze stali nierdzewnej, a same obiegi pozostają od siebie oddzielone. W tym modelu płyty są lutowane miedzią, co wspiera sprawną wymianę energii.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, przygotowania CWU czy połączenia układu otwartego z zamkniętym. Sprawdza się też przy różnych wymaganiach przepływu i temperatury.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do parametrów całej instalacji, nie tylko do samego źródła ciepła. Trzeba uwzględnić zakres 200 do 350 kW, przepływ do 45 m3/h, średnicę przyłączy 2" (50), różnicę temperatur i rodzaj medium. Bez tych danych trudno ocenić właściwy zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli zgadzają się wymagania hydrauliczne i cieplne układu. Kluczowe są moc, przepływ, temperatura pracy i średnica przyłączy. Przed zakupem warto porównać te parametry z rzeczywistymi warunkami instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
