Wymiennik ciepła Ba-27-60 5/4" 60-130kW

Ba-27-60 — najważniejsze informacje

Ba-27-60 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 60 do 130 kW. Model z przyłączami 5/4" i pakietem 60 płyt sprawdza się przy separacji obiegów w układach CO, z pompą ciepła oraz przy współpracy z kotłem grzewczym.

• Moc grzewcza: 60 do 130 kW
• Liczba płyt: 60
• Przyłącza: 5/4"
• Zastosowanie: separacja obiegów w instalacjach CO, z pompą ciepła i kotłem grzewczym

To wymiennik do instalacji, w których trzeba bezpiecznie oddzielić dwa obiegi robocze i zachować skuteczną wymianę ciepła. Dzięki powierzchni wymiany 1,620 m² oraz przepływowi do 12 m3/h model jest przeznaczony do bardziej wymagających układów grzewczych i chłodniczych.

Specyfikacja techniczna wymiennika Ba-27-60

Model	Ba-27-60
Moc grzewcza	60 do 130 kW
Liczba płyt	60
Przyłącza	4x 5/4"
Powierzchnia wymiany ciepła	1,620 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C

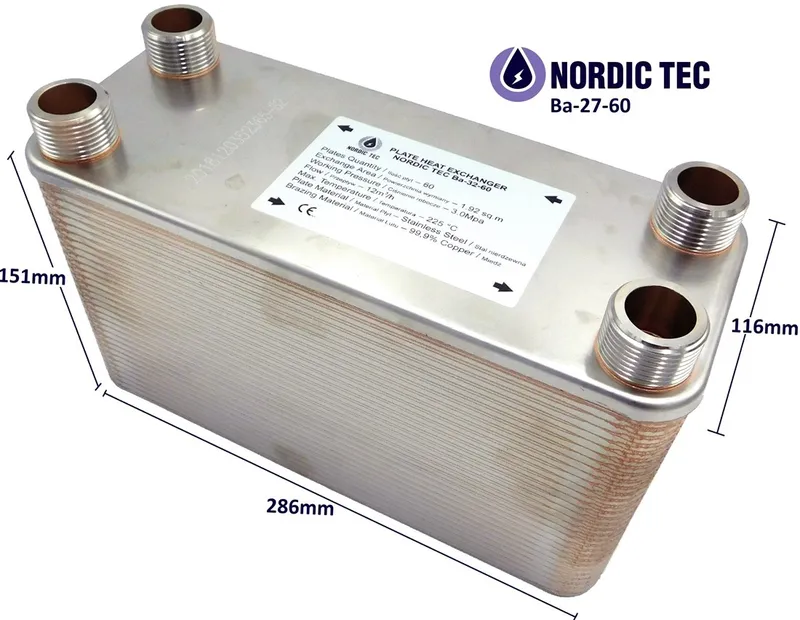

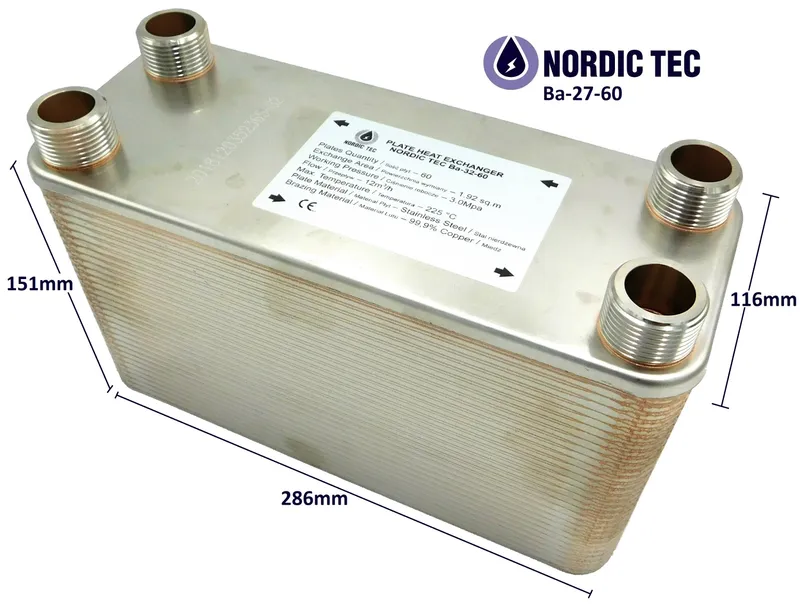

Wymiary	286 x 116 x 151 mm
Materiał	S316L (nierdzewka)
Lut	Miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-27-60?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie potrzebna jest separacja hydrauliczna i materiałowa. Ten płytowy wymiennik ciepła można stosować w instalacjach CO, przy pompach ciepła, w ogrzewaniu podłogowym, w układach z kotłem grzewczym oraz w zastosowaniach chłodniczych.

Korzyści w praktyce

Najważniejszą korzyścią jest oddzielenie układu otwartego od zamkniętego, a także możliwość pracy w obiegach z glikolem. Ułatwia to modernizację instalacji i ochronę źródła ciepła.

Typowe zastosowania

Model znajduje zastosowanie przy podłączeniu pompy ciepła do instalacji C.O., we współpracy z większymi kotłami grzewczymi oraz w układach chłodzenia mediów.

Ba-27-60 to model do instalacji wymagających wyższej wydajności przepływu i stabilnej pracy przy podwyższonych parametrach. Kluczowe dane techniczne obejmują 60 płyt, przyłącza 5/4", przepływ 12 m3/h, maksymalne ciśnienie robocze 30 bar oraz temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-27-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię, bez bezpośredniego kontaktu. Taki układ pozwala efektywnie przenosić ciepło przy zachowaniu pełnej separacji obiegów.

Z czego składa się urządzenie?

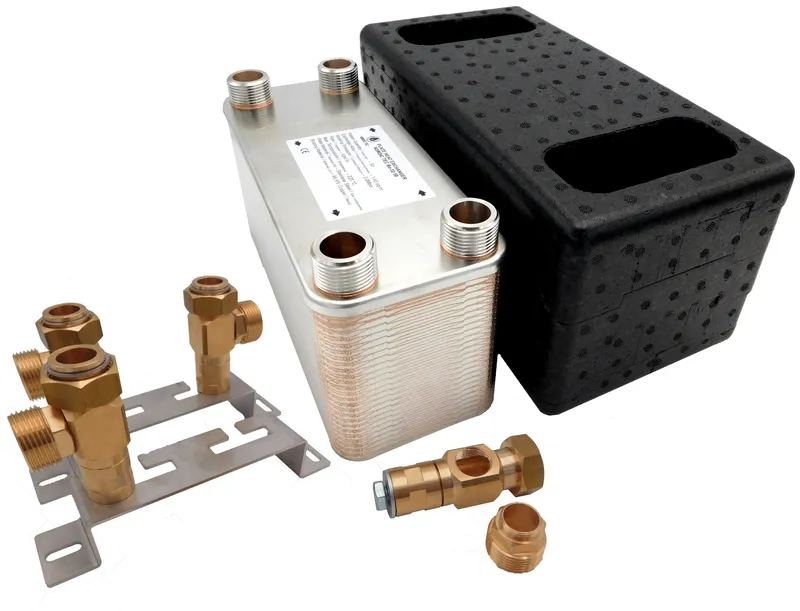

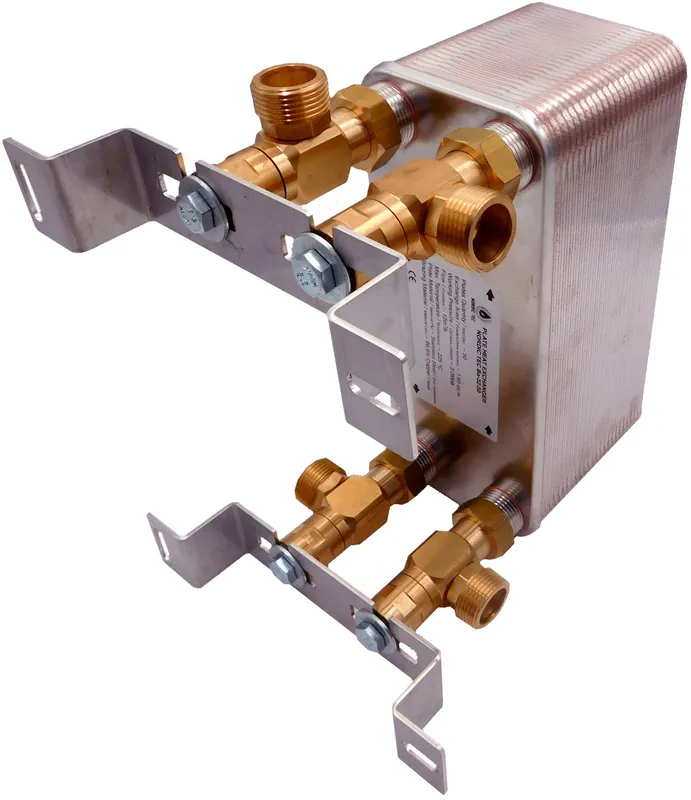

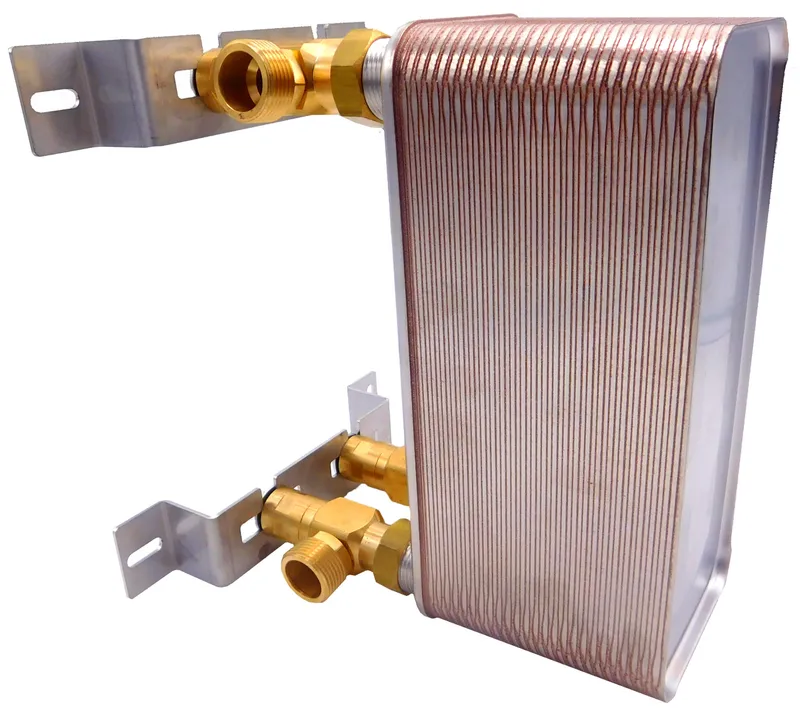

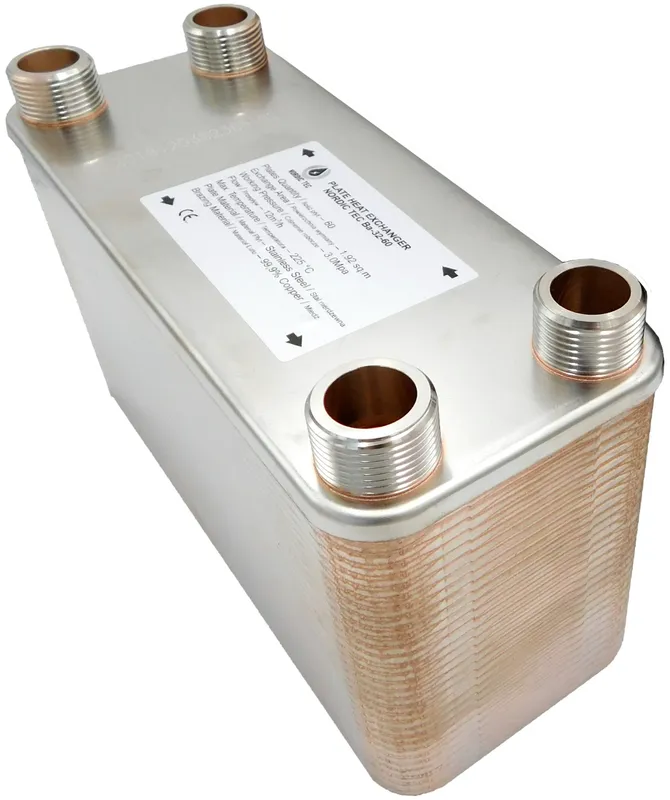

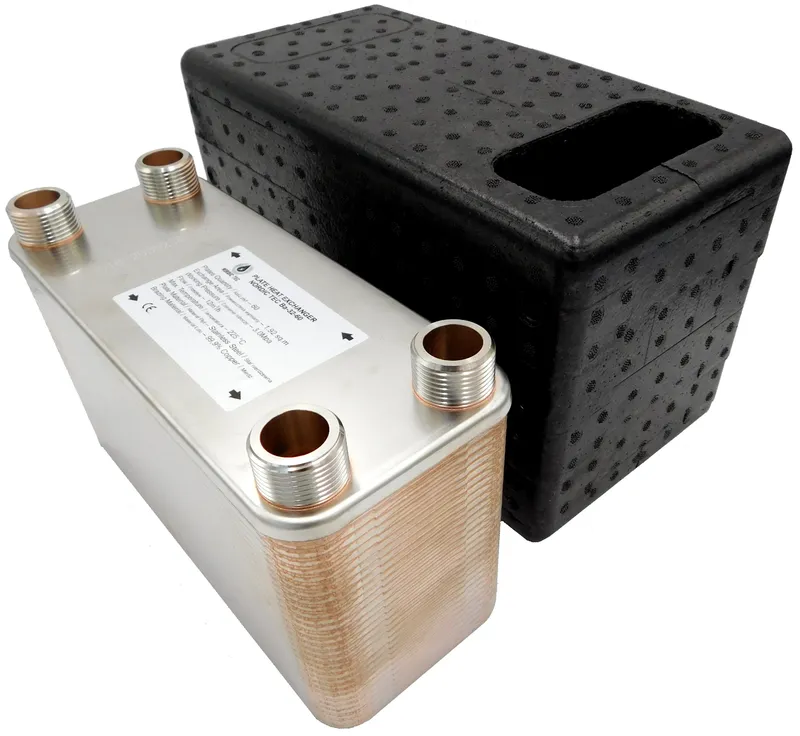

Konstrukcja opiera się na 60 płytach ze stali nierdzewnej S316L, połączonych lutowaniem miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 5/4", dostosowane do pracy w instalacjach o większym przepływie.

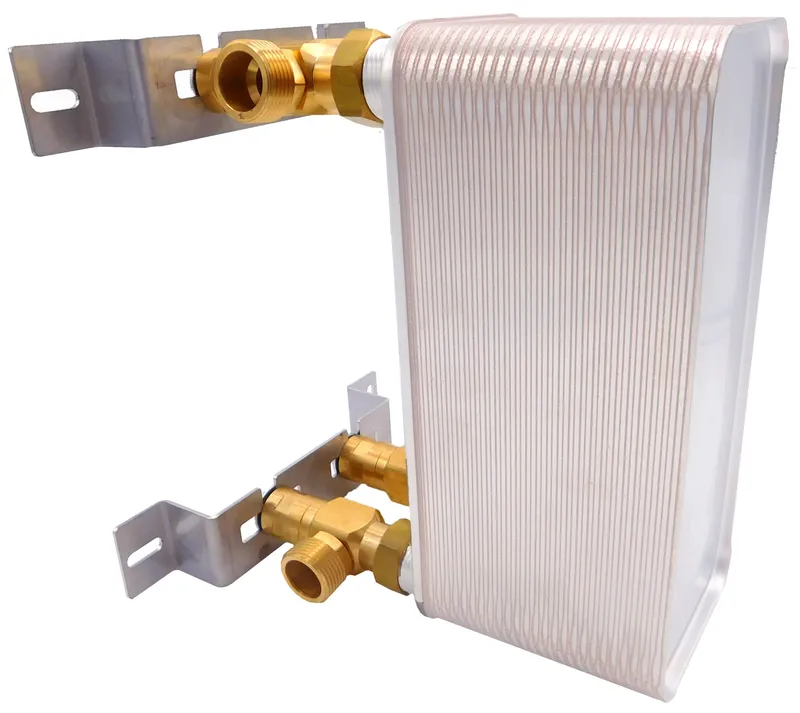

Schemat podłączenia i montaż w instalacji wymiennika Ba-27-60

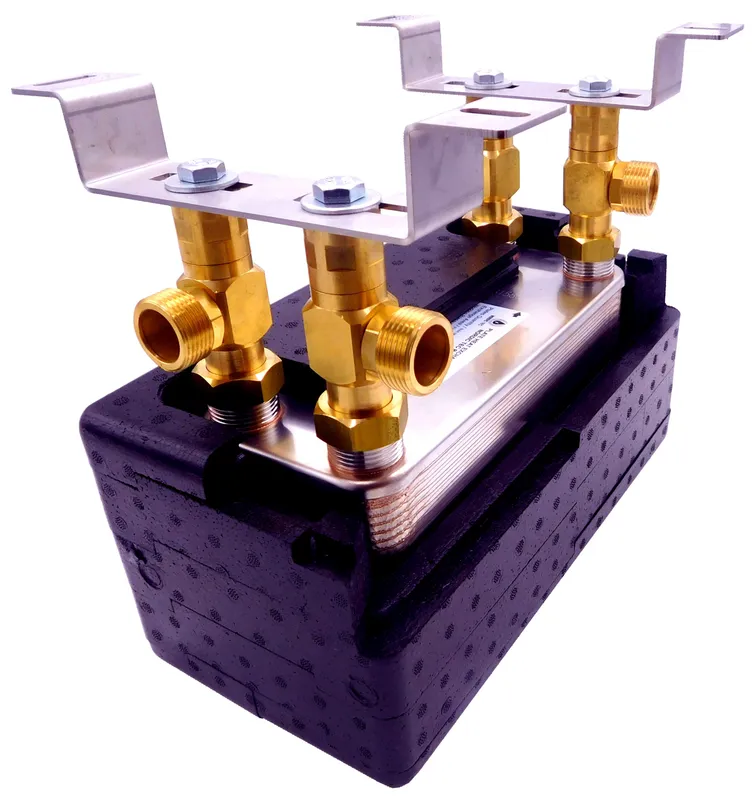

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych stron wymiennika, zgodnie z założonym kierunkiem przepływu.
• W instalacji warto przewidzieć filtrację, odpowietrzenie oraz zawory odcinające po obu stronach.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 12 m3/h oraz opory instalacji.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i instalacja CO po drugiej, albo rozdzielenie układu otwartego kotła od zamkniętej części instalacji. Model może też pracować w obiegach grzewczych i chłodniczych wymagających separacji.

Jak dobrać wymiennik Ba-27-60 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 60 do 130 kW.
• Trzeba uwzględnić przepływ do 12 m3/h oraz średnicę przyłączy 5/4".
• Znaczenie ma także różnica temperatur, rodzaj medium i potrzeba oddzielenia obiegów.
• Ważne są dopuszczalne parametry pracy: do 30 bar i do +230°C.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć przy wyższej mocy instalacji, większych przepływach lub gdy trzeba ograniczyć straty temperaturowe. Jeśli układ pracuje na granicznych parametrach, dobór warto skonsultować technicznie przed zakupem.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, zasadę działania i warunki doboru tego modelu do instalacji grzewczej lub chłodniczej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić układ otwarty od zamkniętego albo rozdzielić obieg pompy ciepła od reszty instalacji. To częste rozwiązanie w CO oraz w układach chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media nie mieszają się ze sobą. Taka konstrukcja zapewnia skuteczną wymianę energii i separację obiegów.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy instalacja wymaga rozdzielenia obiegów. Dotyczy to współpracy z pompą ciepła, modernizacji starszego układu grzewczego czy pracy z różnymi mediami, na przykład z glikolem. To także praktyczne rozwiązanie przy łączeniu układów o różnych parametrach pracy.

Jak dobrać moc wymiennika ciepła?

Moc należy dobrać do parametrów źródła i instalacji. Trzeba uwzględnić zakres 60 do 130 kW, przepływ 12 m3/h, średnicę przyłączy 5/4" oraz temperatury pracy obiegów. Istotna jest też wymagana separacja i rodzaj medium.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi modelu. W praktyce trzeba sprawdzić moc źródła, wymagany przepływ, temperatury zasilania i sposób rozdzielenia obiegów. Model jest przewidziany do zastosowań z pompą ciepła oraz w instalacjach CO.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
