Wymiennik ciepła Ba-60-30 5/4" 60-140kW

Ba-60-30 — najważniejsze informacje

Ba-60-30 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 60 do 140 kW, z przyłączami 5/4 cala i konstrukcją 30 płyt sprawdza się w instalacjach CO, z pompą ciepła oraz w układach chłodniczych, gdy trzeba odseparować obiegi i zachować wysoką sprawność wymiany ciepła.

• Moc grzewcza: 60 do 140 kW
• Liczba płyt: 30
• Przyłącza: 5/4 cala
• Zastosowanie: separacja obiegów grzewczych i chłodniczych, pompa ciepła, CO

To urządzenie do przekazywania ciepła między dwoma mediami roboczymi bez ich mieszania, przeznaczone do instalacji wymagających wydajnej wymiany energii i hydraulicznego rozdzielenia obiegów.

Specyfikacja techniczna wymiennika Ba-60-30

Model	Ba-60-30
Moc grzewcza	60 do 140 kW
Liczba płyt	30
Przyłącza	4x 5/4" (32) / 1 1/4"
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Powierzchnia wymiany ciepła	1,800 m²
Wymiary	526 x 124 x 80 mm
Rozstaw przyłączy	478 x 73 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-30?

Ten płytowy wymiennik ciepła służy do przenoszenia energii między dwoma obiegami bez kontaktu mediów, co pozwala bezpiecznie oddzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją odbiorczą. Sprawdza się w CO, przy współpracy z pompą ciepła, w ogrzewaniu podłogowym, układach CWU oraz w instalacjach chłodniczych. Dzięki przepływowi do 22 m3/h i przyłączom 5/4 cala dobrze pasuje do większych obiegów wymagających niskich oporów przepływu.

Korzyści w praktyce

Separacja obiegów ułatwia stabilną pracę instalacji, ogranicza ryzyko mieszania mediów i pomaga dopasować różne parametry pracy po obu stronach układu.

Typowe zastosowania

Model znajduje zastosowanie przy połączeniu pompy ciepła z CO, kotła z instalacją grzewczą, obiegów glikolowych oraz układów chłodzenia pasywnego i technologicznego.

Model Ba-60-30 jest przeznaczony do pracy w wymagających instalacjach, gdzie liczy się wysoka powierzchnia wymiany i odporność na parametry robocze. Konstrukcja 30-płytowa, stal nierdzewna 316L oraz lutowanie miedzią wspierają sprawną wymianę ciepła przy mocy 60 do 140 kW.

Zasada działania i budowa wymiennika Ba-60-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu separacji hydraulicznej i chemicznej obu stron instalacji.

Z czego składa się urządzenie?

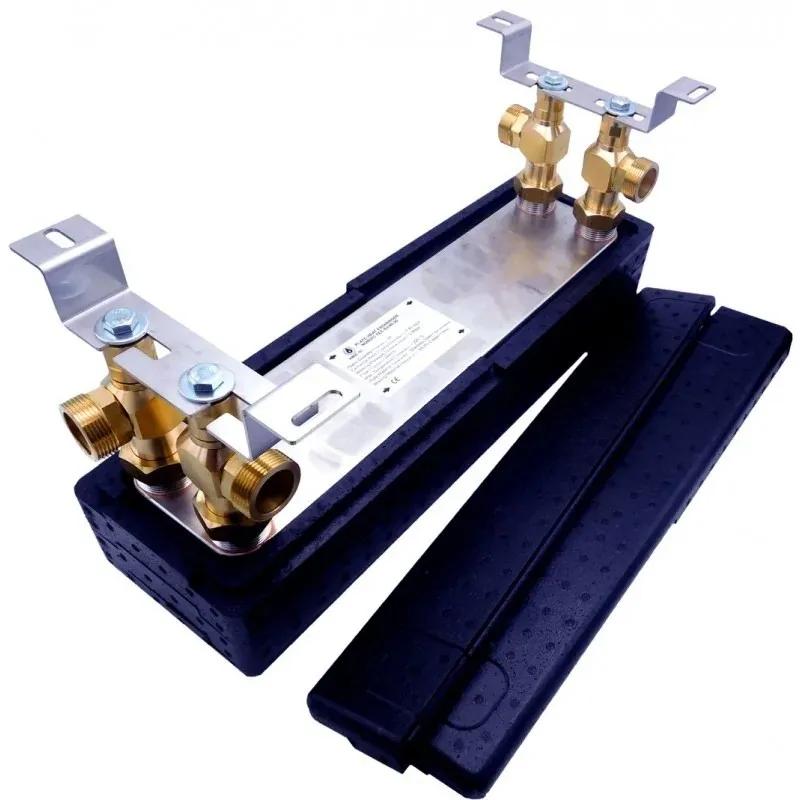

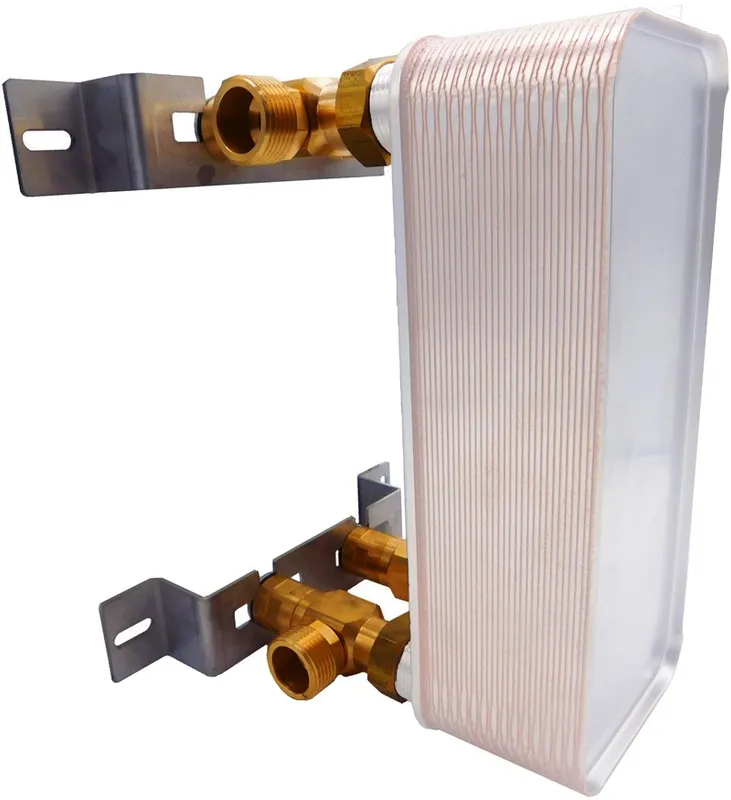

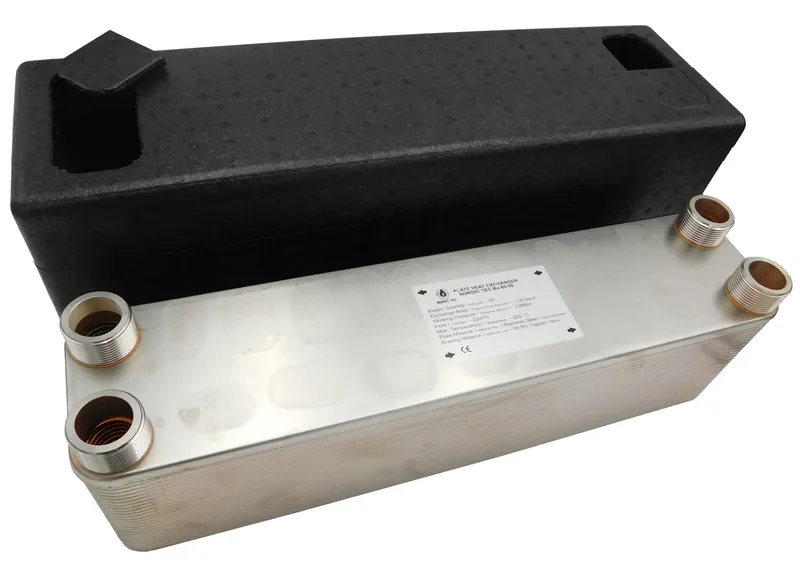

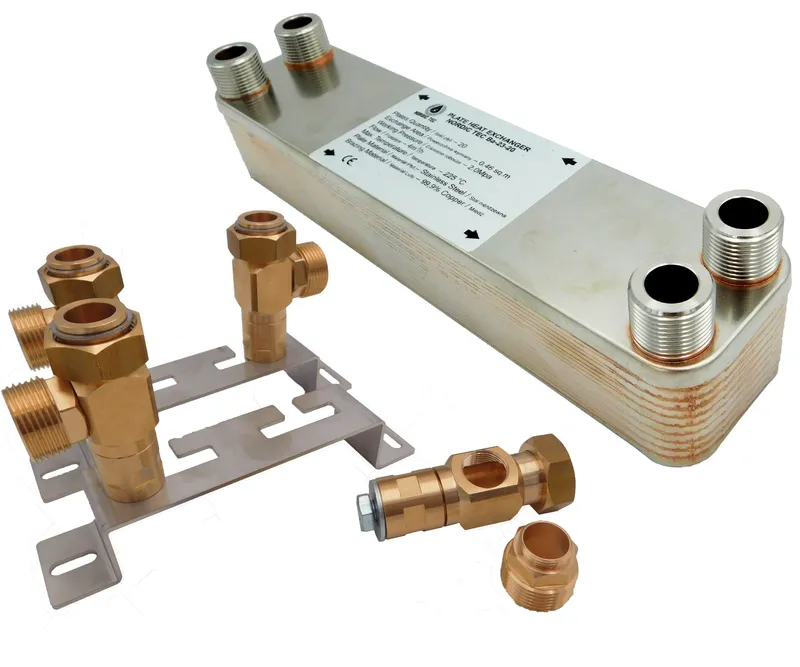

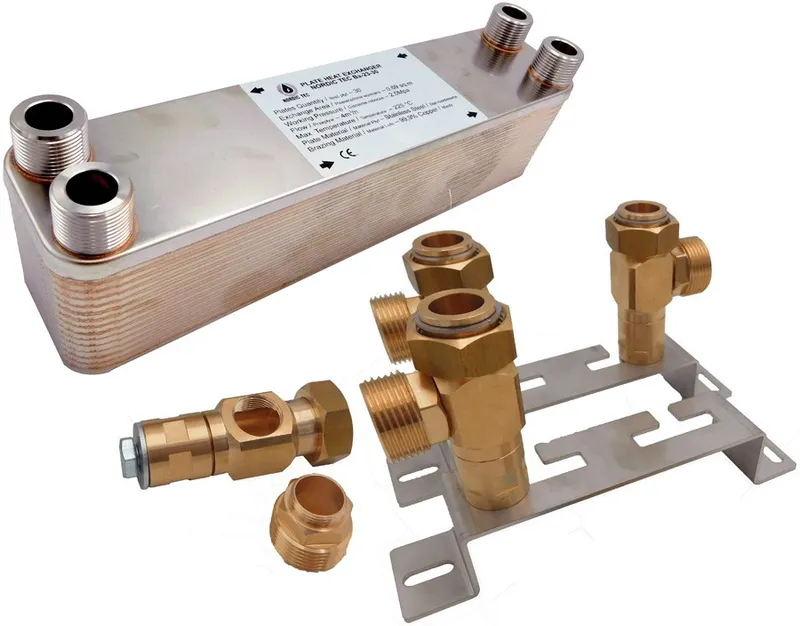

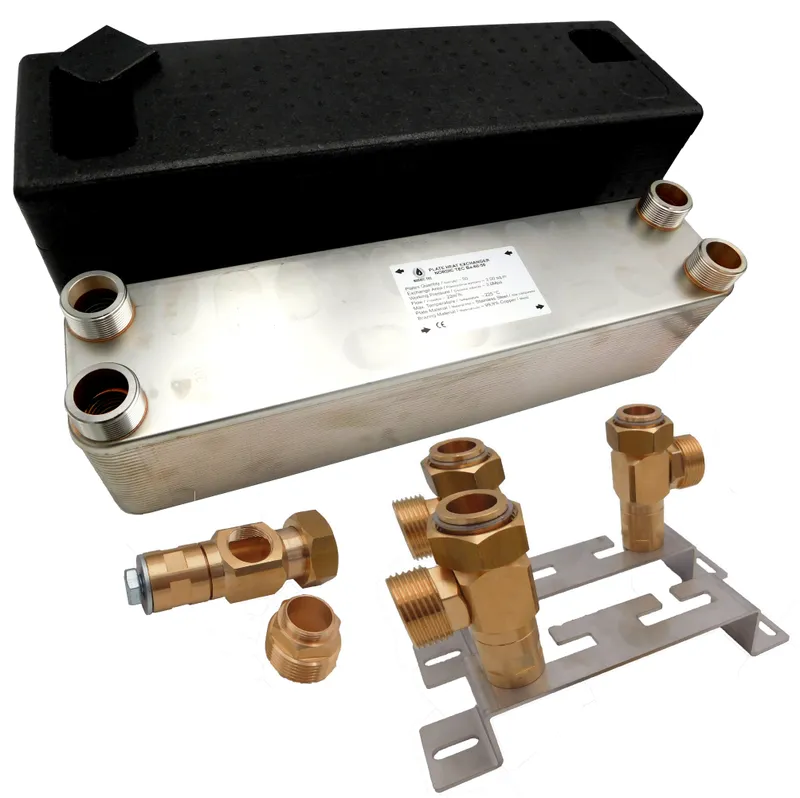

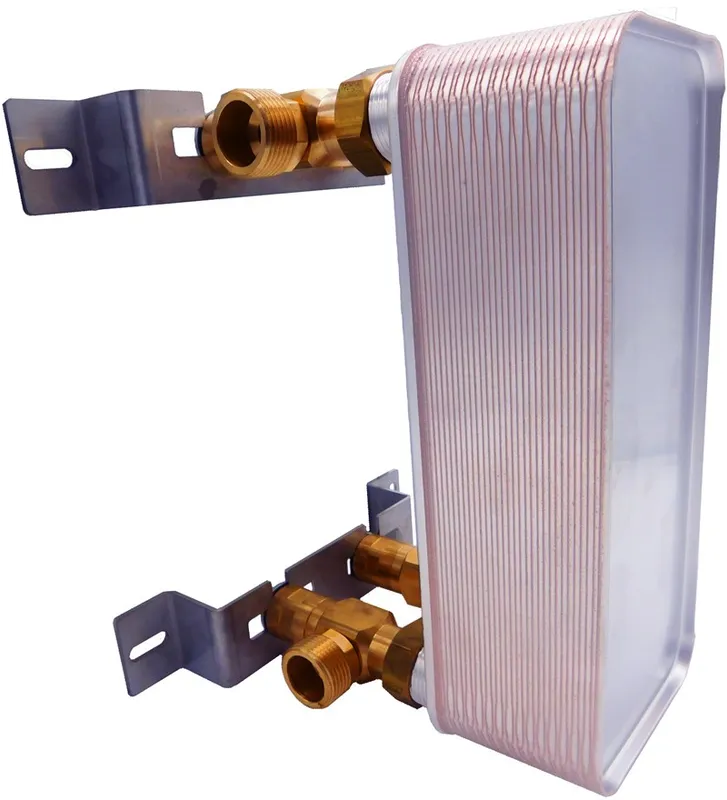

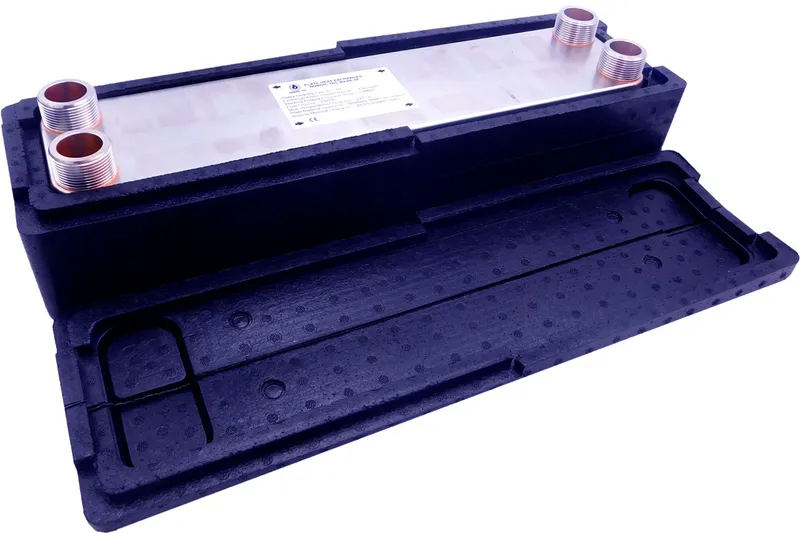

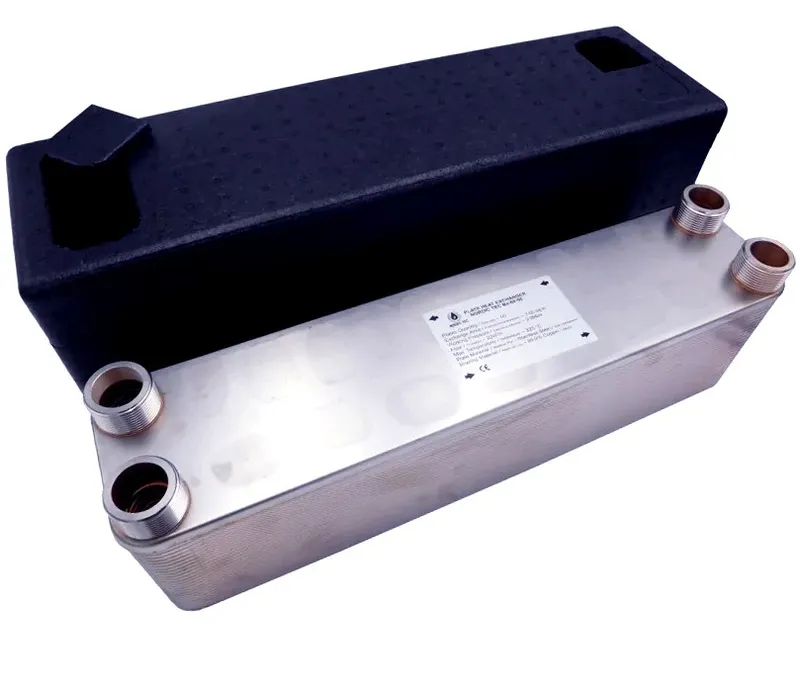

Wymiennik wykonano ze stali nierdzewnej 316L, a płyty połączono lutem z miedzi 99,9% Cu. Konstrukcję uzupełniają króćce przyłączeniowe 5/4 cala oraz pakiet 30 płyt o powierzchni wymiany 1,800 m².

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-30

Wytyczne montażowe

• Podłącz dwa niezależne obiegi po przeciwnych stronach wymiennika.
• Przed urządzeniem zastosuj filtrację, aby ograniczyć zanieczyszczenia w kanałach płyt.
• Uwzględnij zawory odcinające i odpowietrzenie dla wygodniejszego uruchomienia instalacji.
• Dobierz pompę obiegową do wymaganego przepływu oraz oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i instalacja CO po drugiej, kocioł i obieg odbiorczy oraz rozdzielenie dwóch obiegów pracujących na różnych parametrach medium lub ciśnienia.

Jak dobrać wymiennik Ba-60-30 do instalacji?

Kluczowe parametry doboru

• Sprawdź moc źródła: 60 do 140 kW.
• Uwzględnij maksymalny przepływ: 22 m3/h.
• Dopasuj średnicę przyłączy: 5/4 cala.
• Zweryfikuj wymagane ciśnienie robocze i temperaturę pracy.
• Oceń rodzaj medium oraz potrzebę separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany albo mniejszych strat temperatury między obiegami. Przy rozbudowanych układach pomocne będzie także doradztwo techniczne Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle zasady działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi ułatwiające ocenę, czy Ba-60-30 będzie właściwym wyborem do układu grzewczego lub chłodniczego.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją odbiorczą. To typowe rozwiązanie dla CO, CWU, pomp ciepła i układów chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez płyty, ale same media nie mieszają się ze sobą. Taka konstrukcja zapewnia wysoką sprawność i separację obiegów.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować dwa obiegi o różnych parametrach pracy. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, podłogówką, układami glikolowymi i chłodniczymi. To także dobre rozwiązanie przy różnych wymaganiach ciśnieniowych po obu stronach układu.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i temperaturach pracy. W tym modelu zakres mocy wynosi 60 do 140 kW, a maksymalny przepływ 22 m3/h, więc te wartości trzeba odnieść do instalacji. Znaczenie mają też przyłącza 5/4 cala oraz rodzaj medium.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z danymi modelu. Trzeba sprawdzić moc źródła, wymagany przepływ, temperatury zasilania i średnicę przyłączy. Przy poprawnym doborze może pracować jako element separujący obieg pompy ciepła od instalacji grzewczej.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
