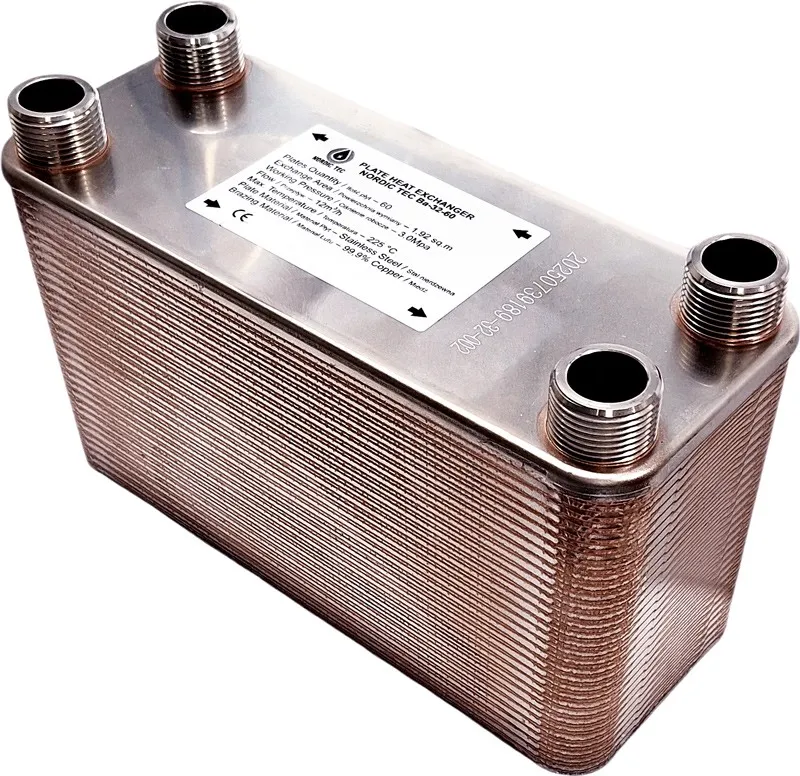

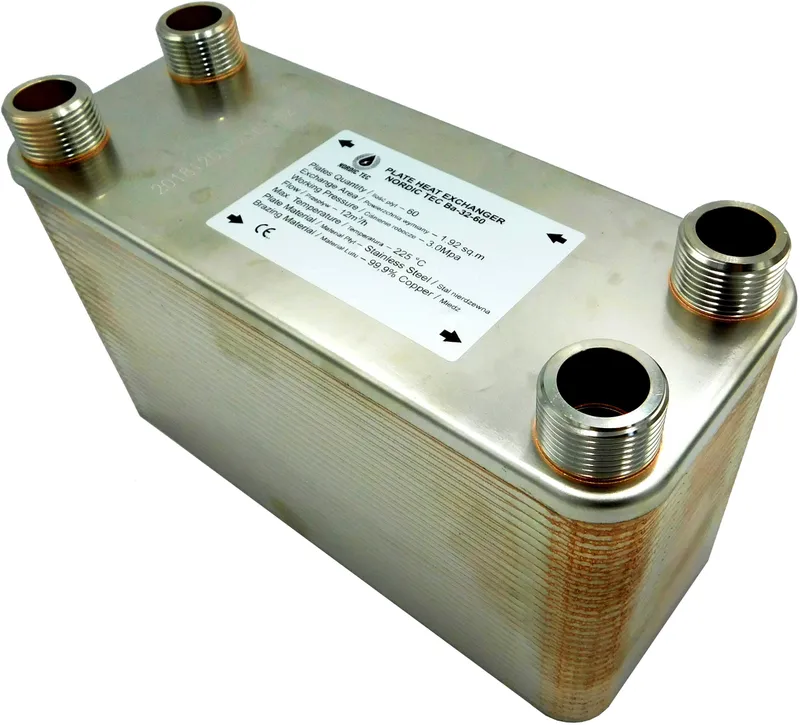

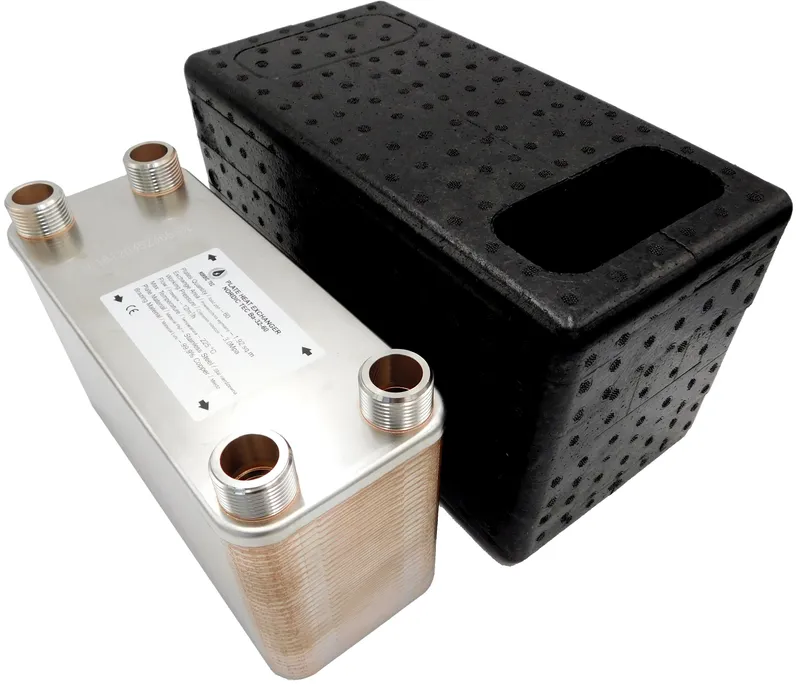

Wymiennik ciepła Ba-32-60 1" 60-130 kW

Ba-32-60 — najważniejsze informacje

Ba-32-60 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 60 do 130 kW, z przyłączami 1" i konstrukcją 60 płyt sprawdza się w instalacjach CO, z pompami ciepła oraz w układach grzewczych i chłodniczych, gdy potrzebna jest skuteczna separacja obiegów.

• Moc grzewcza: 60 do 130 kW
• Liczba płyt: 60
• Przyłącza: 4x 1"
• Zastosowanie: CO, pompy ciepła, układy z glikolem i instalacje chłodnicze

To wymiennik do rozdzielenia dwóch obiegów roboczych i bezpiecznego przekazywania ciepła tam, gdzie media nie powinny się mieszać. Dzięki przepływowi do 12 m3/h oraz ciśnieniu roboczemu do 30 bar dobrze wpisuje się w instalacje o wyższych wymaganiach hydraulicznych.

Specyfikacja techniczna wymiennika Ba-32-60

Model	Ba-32-60
Moc grzewcza	60 do 130 kW
Liczba płyt	60
Przyłącza	4x 1"
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Powierzchnia wymiany ciepła	1,920 m²

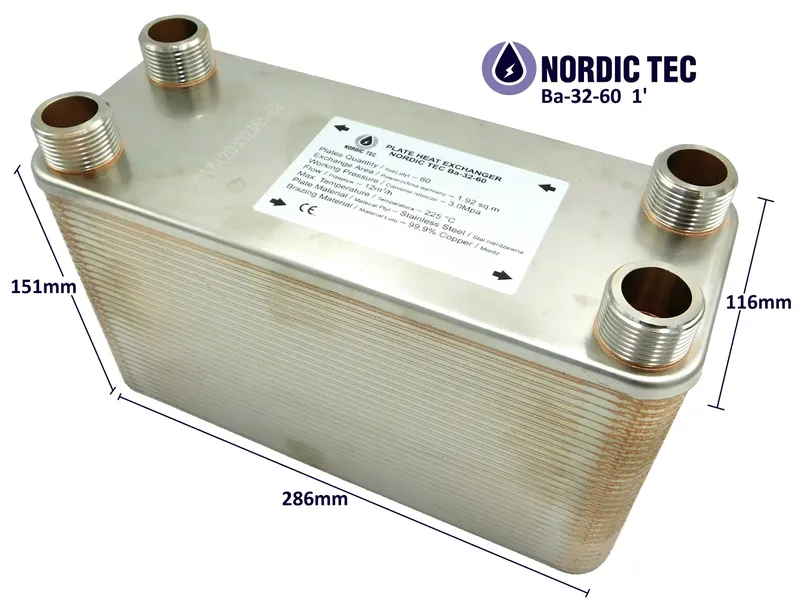

Wymiary	286 x 116 x 151 mm
Rozstaw przyłączy	243 x 72 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-60?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania medium po stronie pierwotnej i wtórnej. Ten płytowy wymiennik ciepła stosuje się w instalacjach CO, przy współpracy z pompą ciepła, w obiegach z glikolem oraz w układach chłodniczych. Sprawdza się także przy rozdzieleniu starego układu otwartego od nowoczesnej instalacji zamkniętej lub wtedy, gdy trzeba odseparować obieg źródła ciepła od reszty systemu.

Korzyści w praktyce

Separacja obiegów ułatwia ochronę instalacji, stabilizuje pracę systemu i pozwala dopasować medium robocze do konkretnej części układu.

Typowe zastosowania

Najczęściej jest wybierany do instalacji CO, układów z pompą ciepła monoblok lub split, nagrzewnic glikolowych oraz zastosowań chłodniczych.

Model Ba-32-60 oferuje parametry odpowiednie do instalacji wymagających większej powierzchni wymiany i stabilnej pracy pod ciśnieniem. Korpus oparto na 60 płytach, z przyłączami 4x 1", przepływem do 12 m3/h i temperaturą pracy do +230°C.

Zasada działania i budowa wymiennika Ba-32-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach sąsiednich płyt, dzięki czemu energia cieplna przenika przez cienkie przegrody metalowe bez kontaktu obu cieczy. Układ przeciwprądowy poprawia efektywność wymiany i pozwala lepiej wykorzystać powierzchnię 1,920 m².

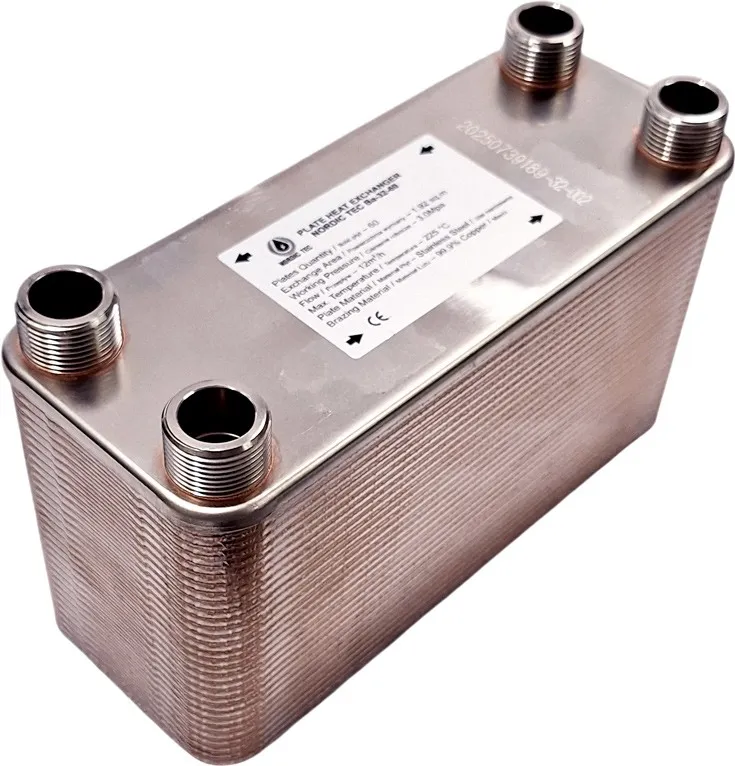

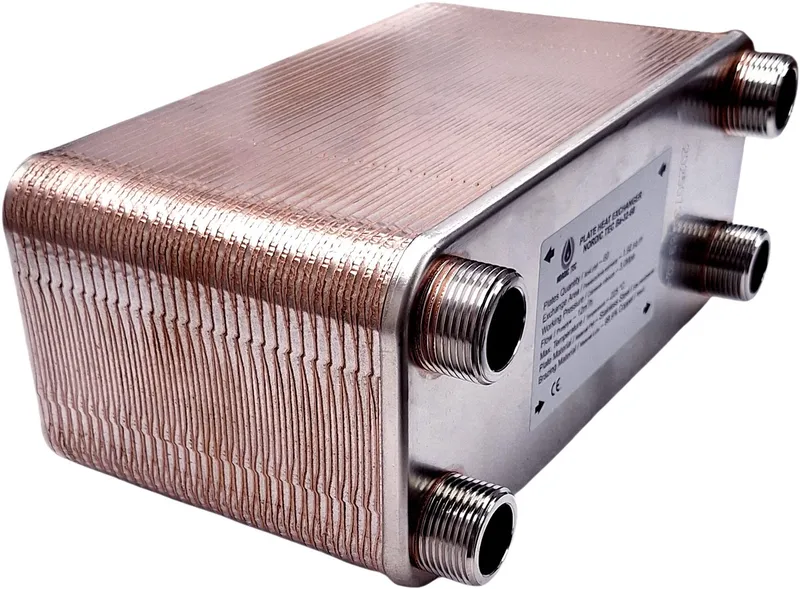

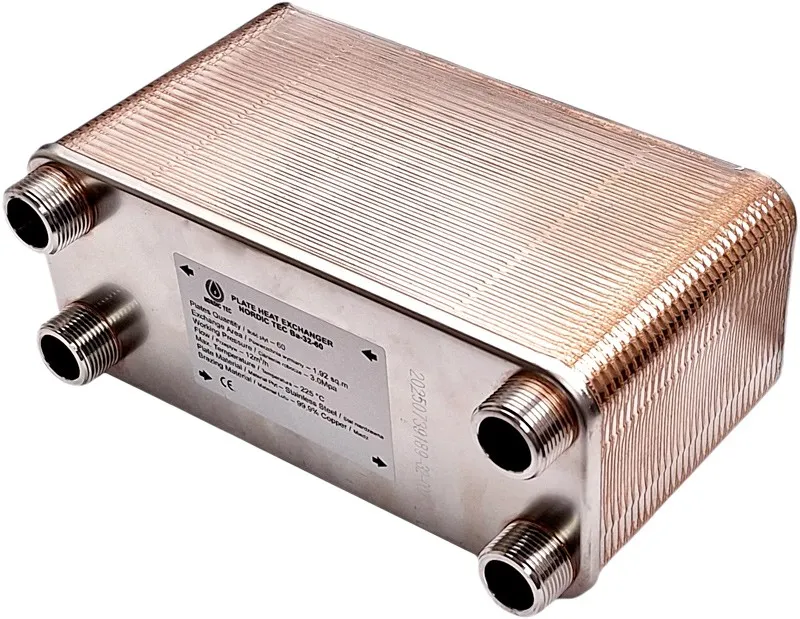

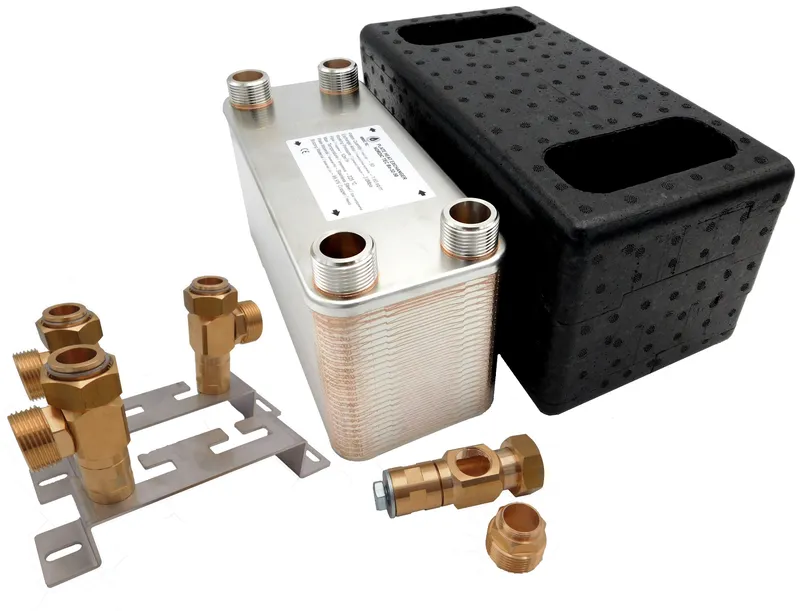

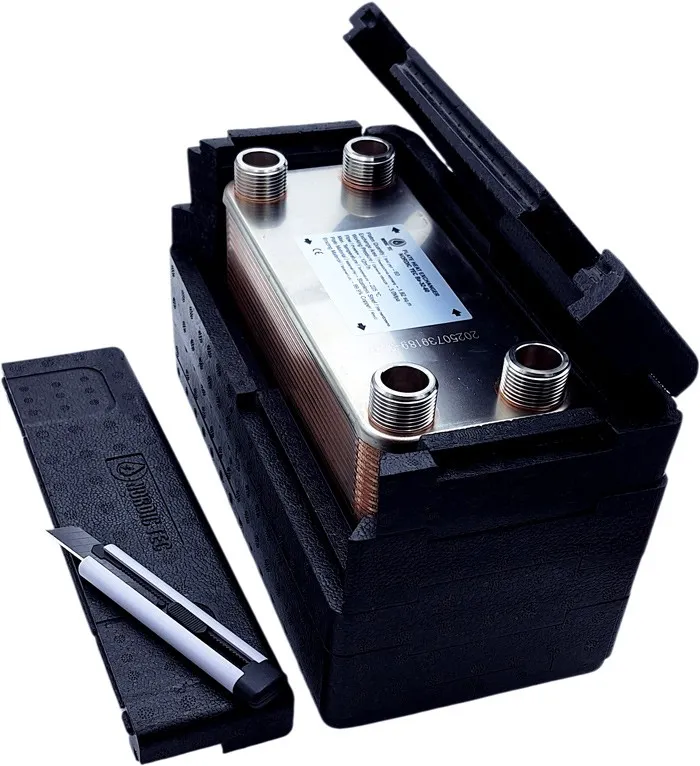

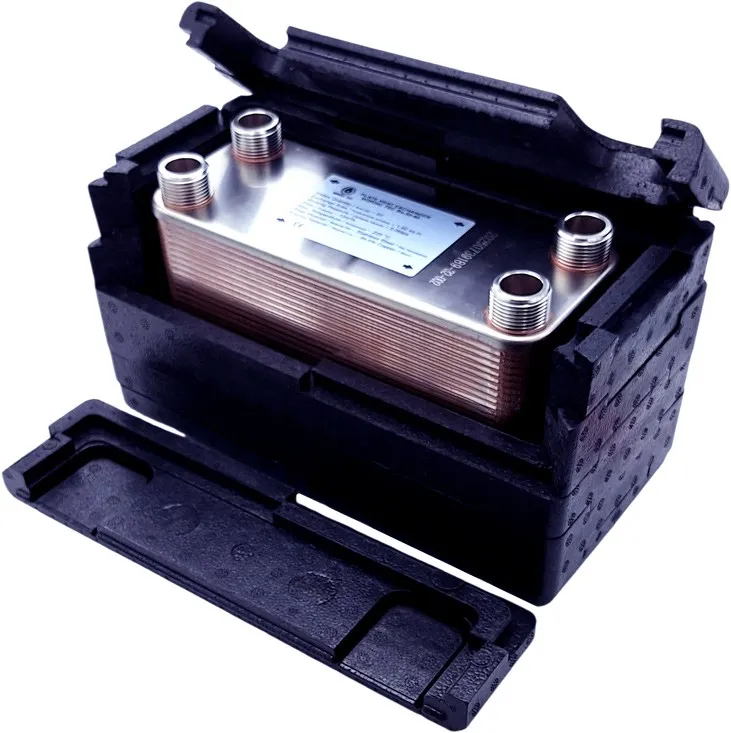

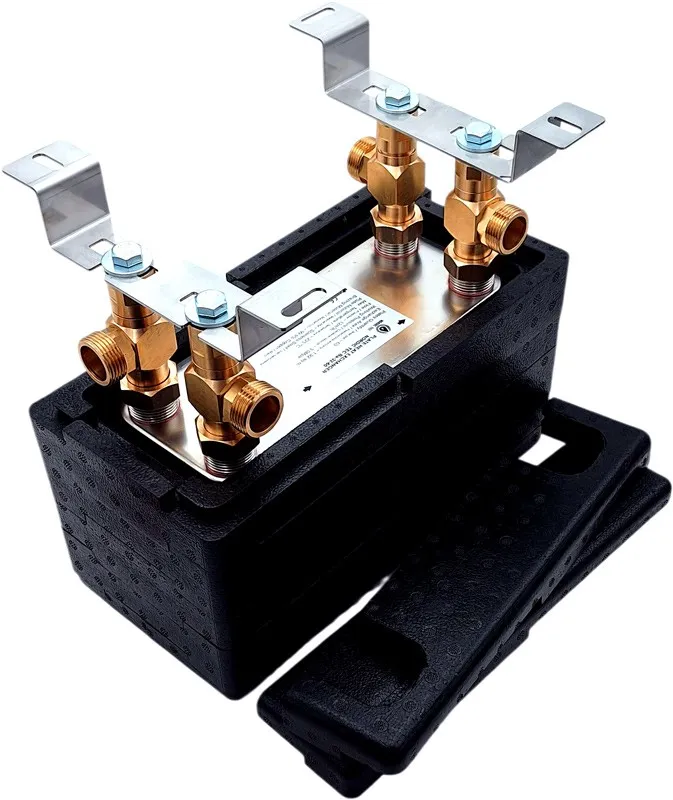

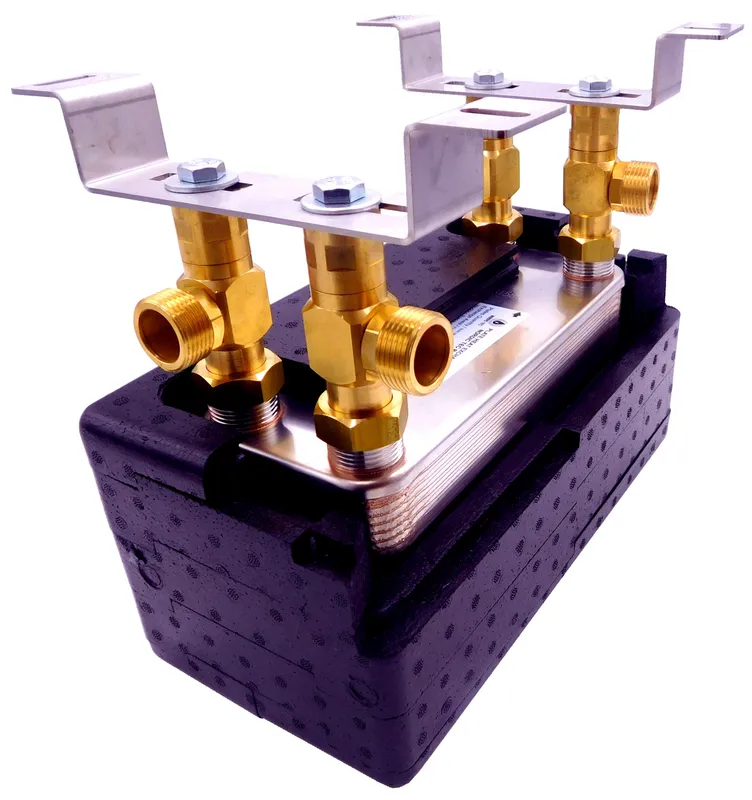

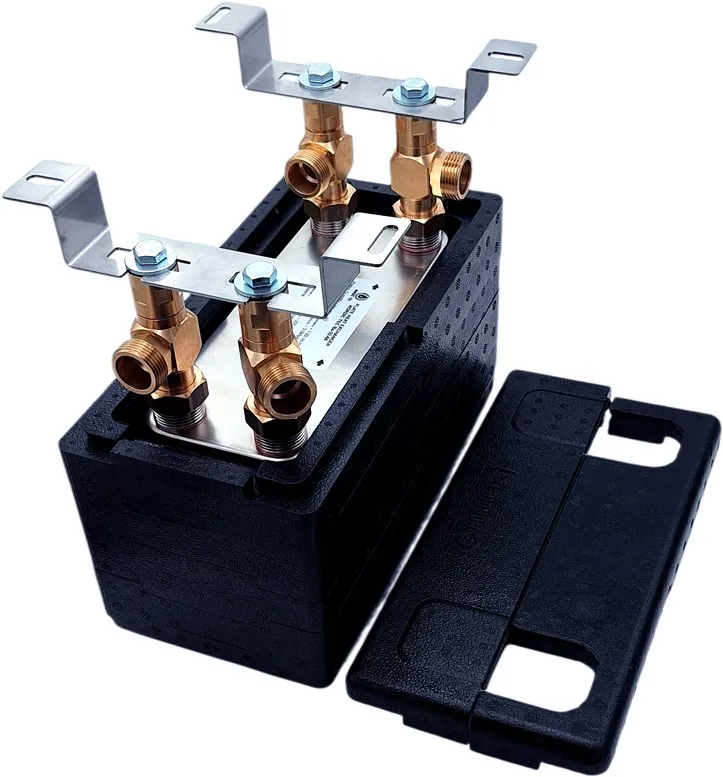

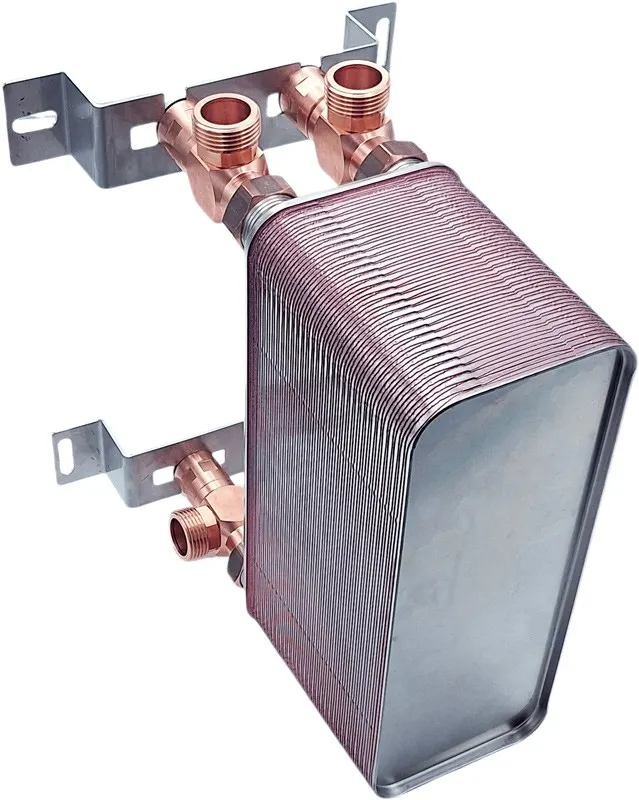

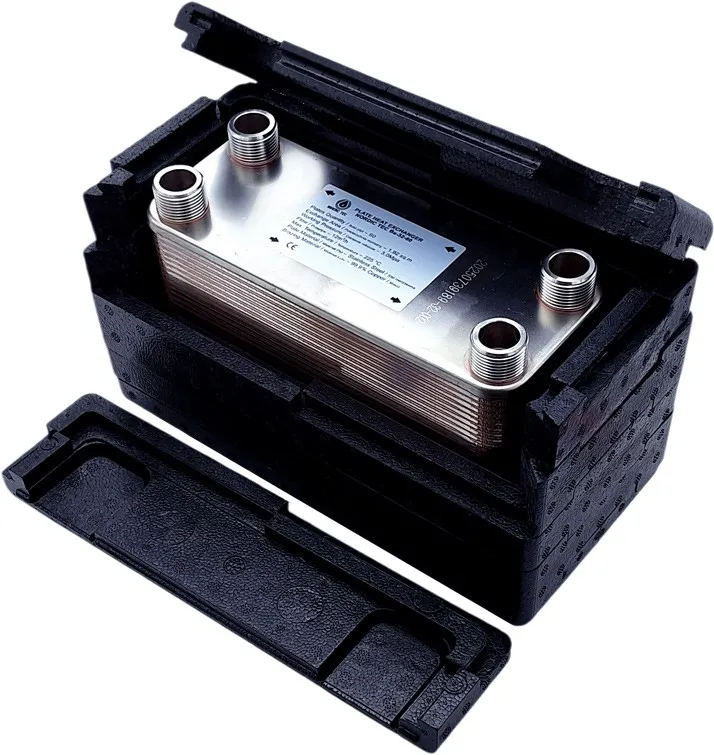

Z czego składa się urządzenie?

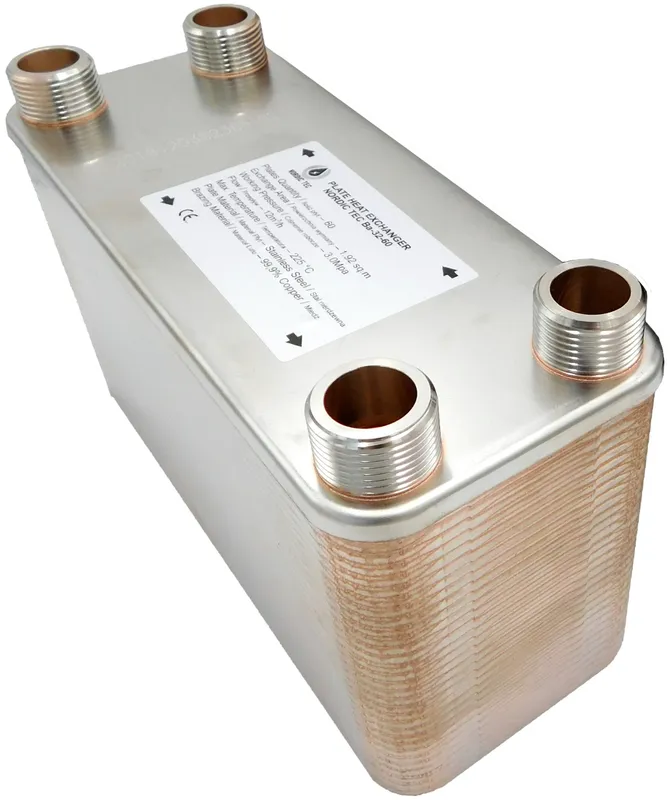

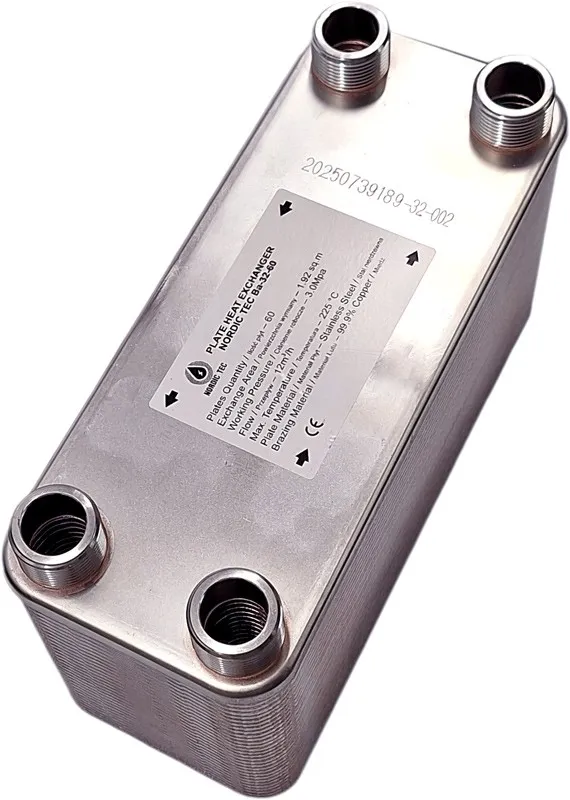

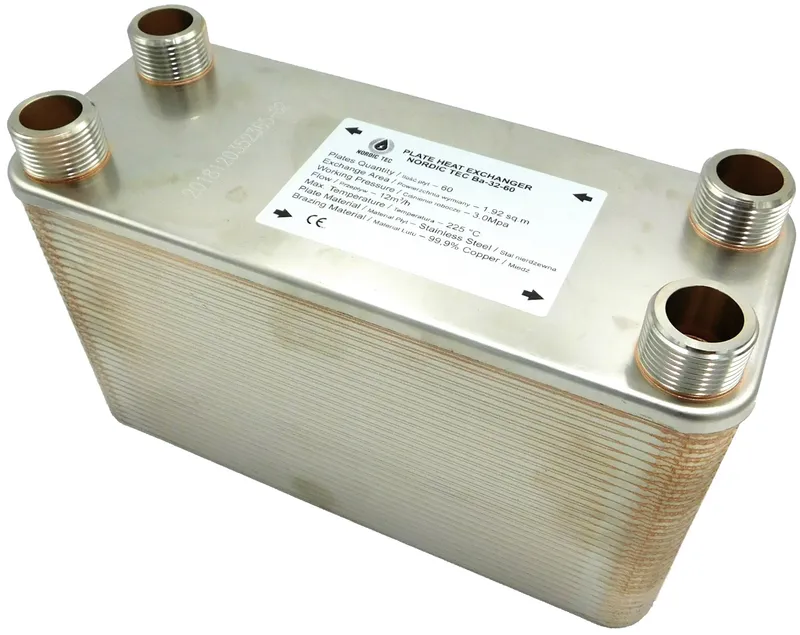

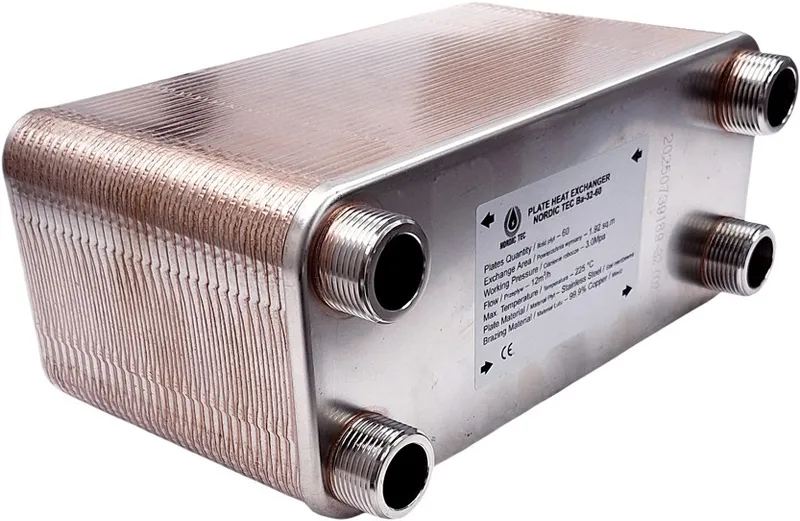

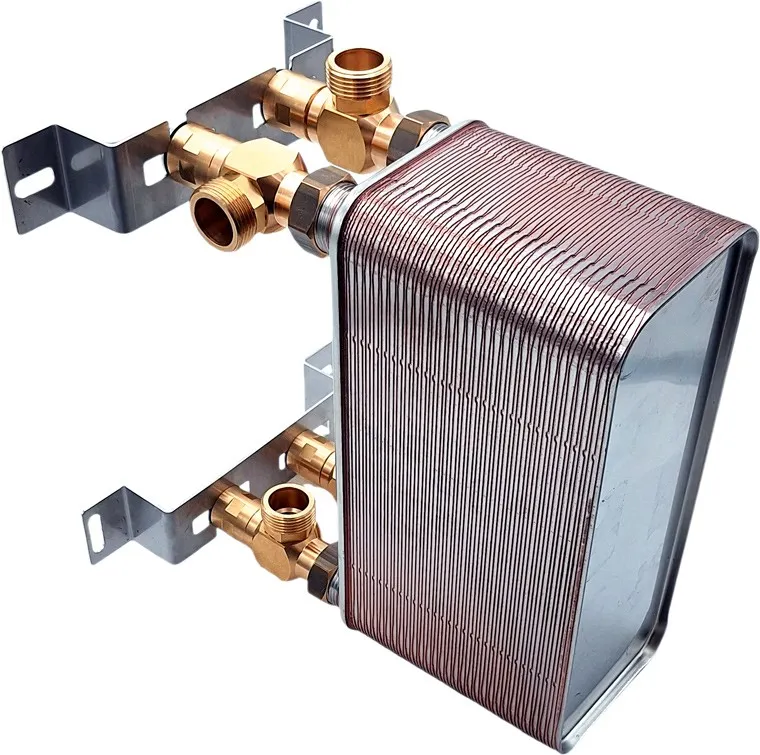

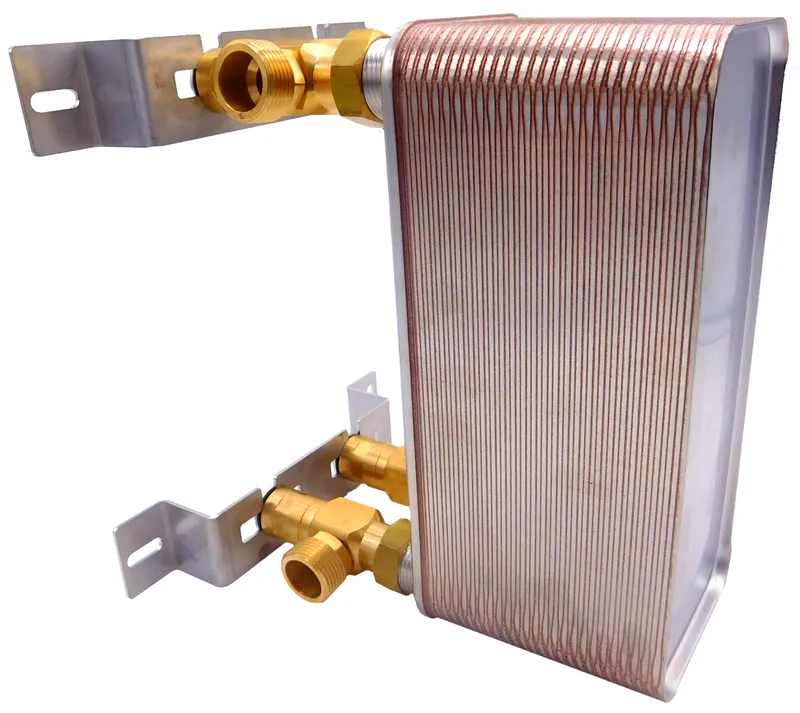

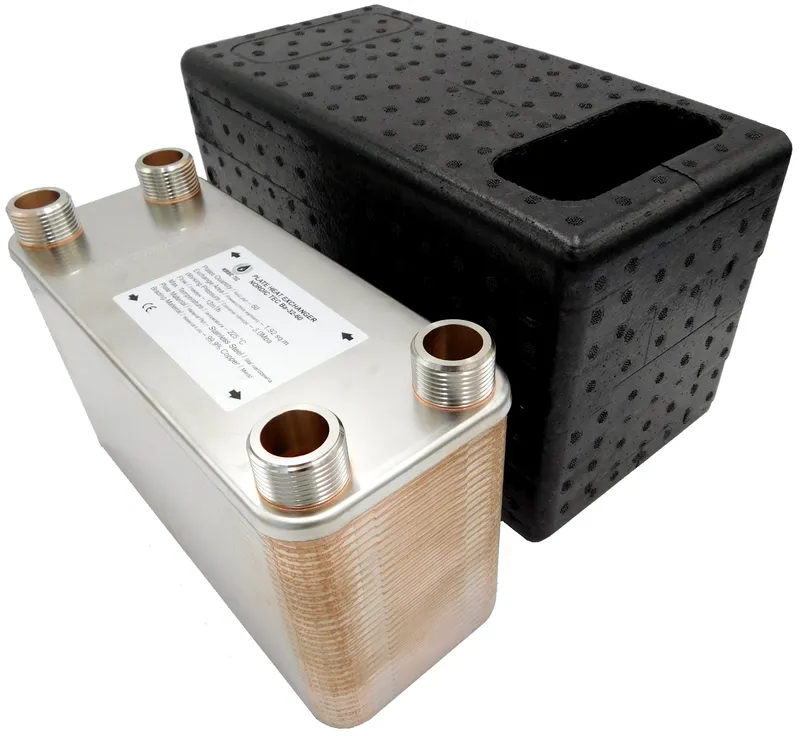

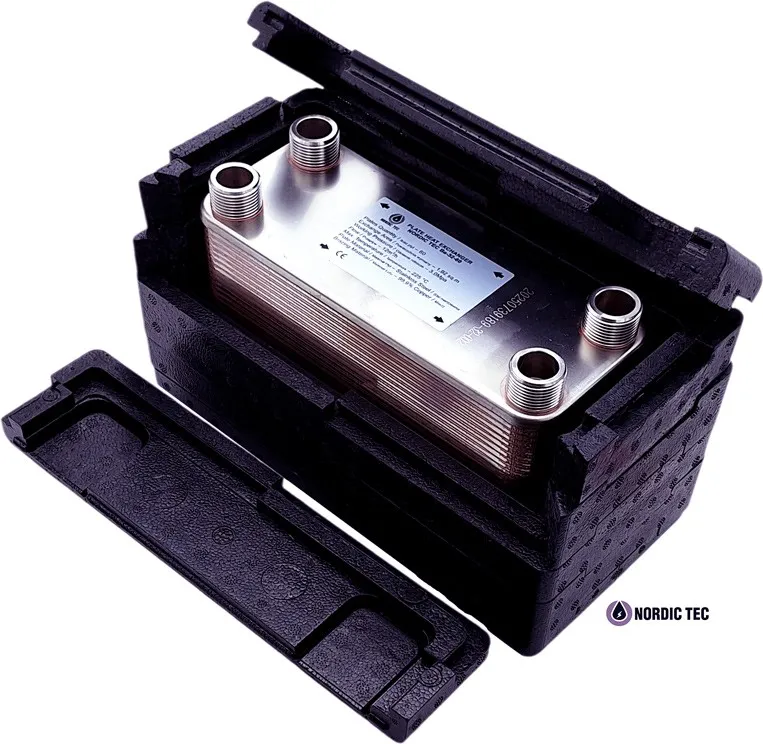

Wymiennik wykonano ze stali nierdzewnej 316L, a płyty połączono przez lutowanie miedzią 99,9% Cu. Konstrukcję uzupełniają króćce przyłączeniowe 4x 1", które umożliwiają wpięcie w dwa niezależne obiegi robocze.

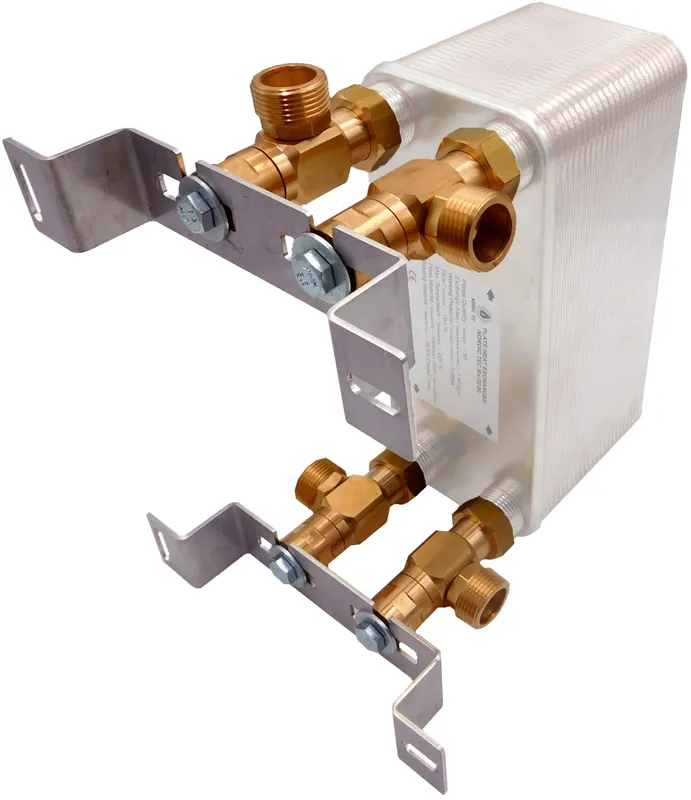

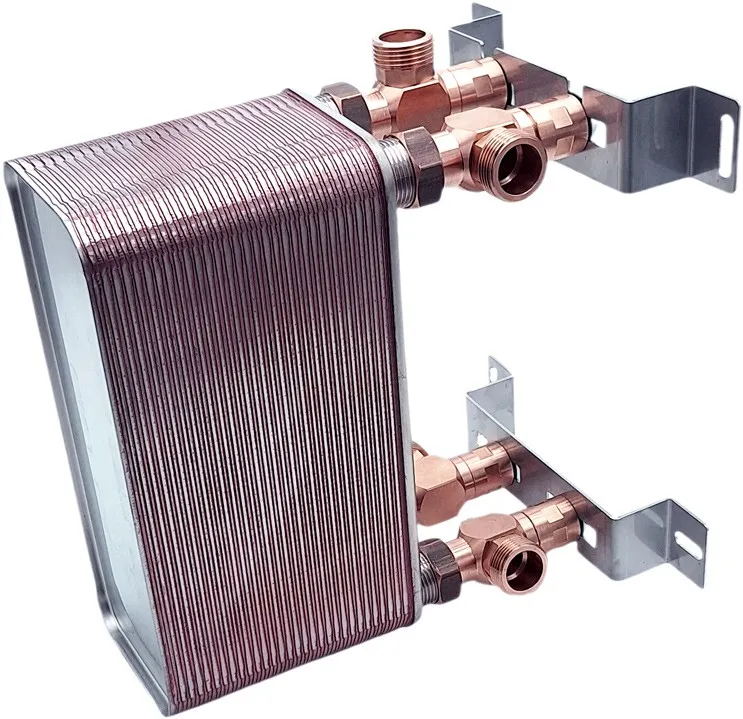

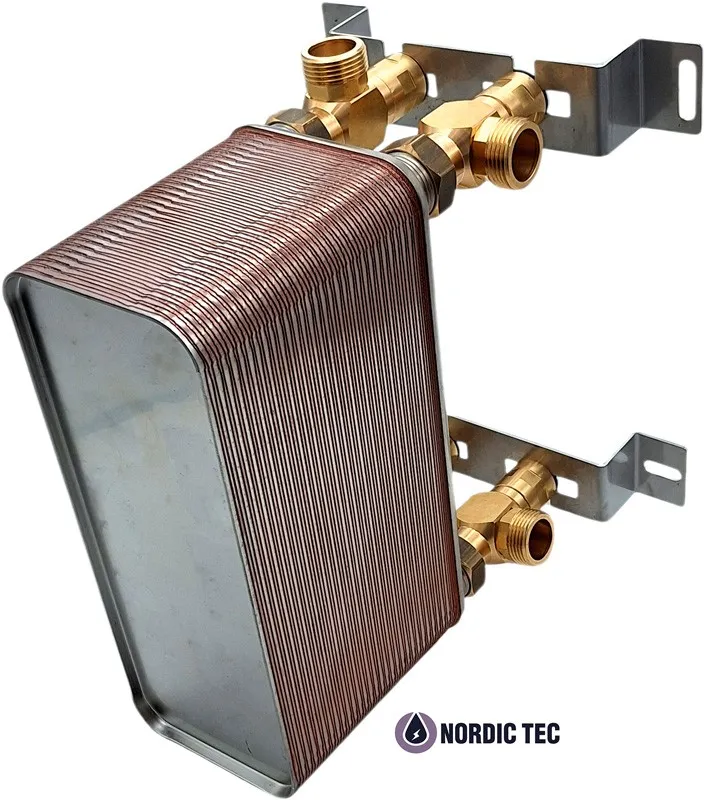

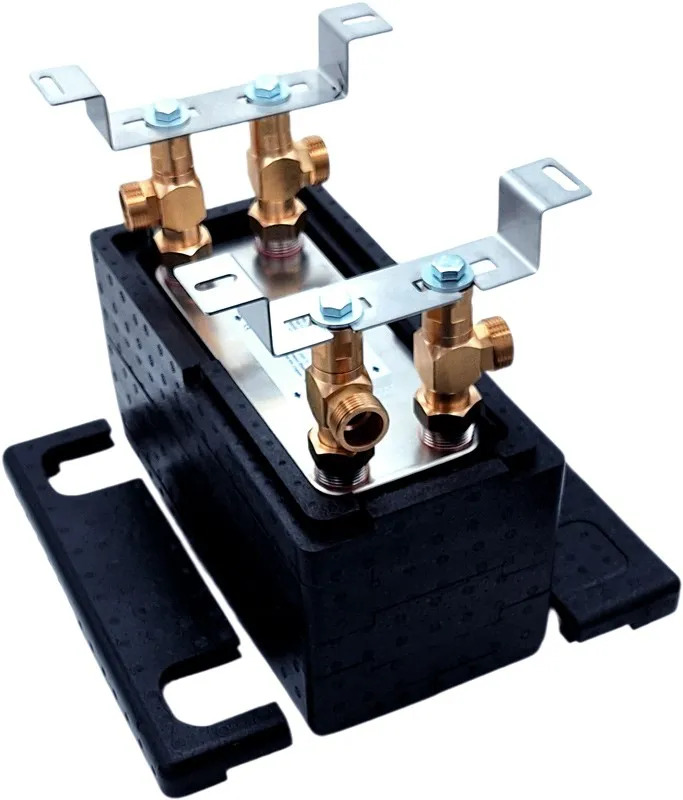

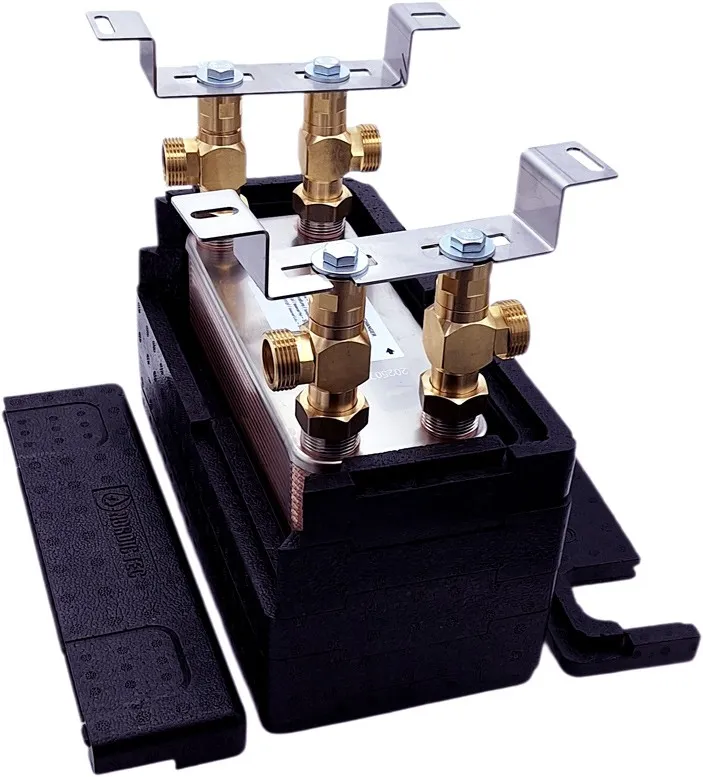

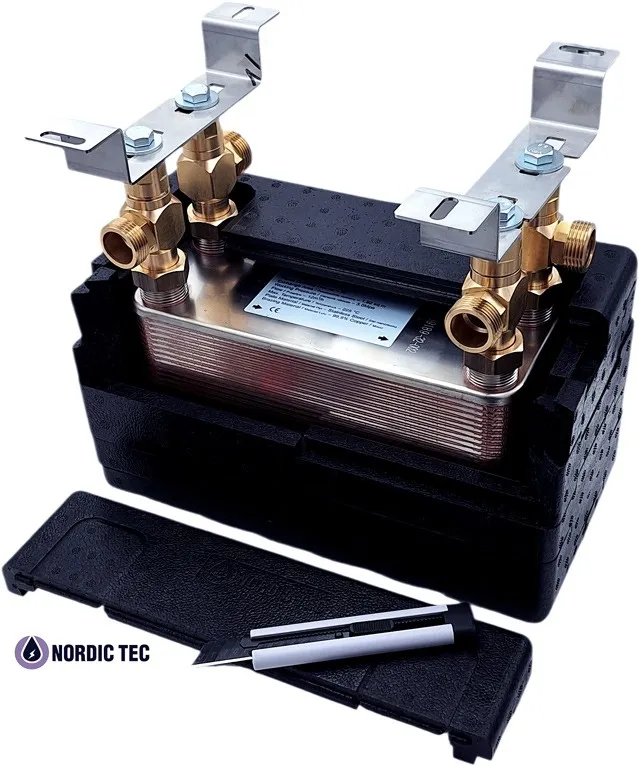

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-60

Wytyczne montażowe

• Oba obiegi warto podłączać przeciwprądowo, aby uzyskać pełną wydajność wymiany.
• Przed wymiennikiem zaleca się zastosować filtrację medium oraz zawory odcinające.
• W układzie powinno się przewidzieć odpowietrzenie i dobrać pompy obiegowe do wymaganego przepływu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO z rozdzieleniem obiegów
• układ z glikolem ↔ instalacja grzewcza
• rozdzielenie układu otwartego ↔ układ zamknięty

Jak dobrać wymiennik Ba-32-60 do instalacji?

Kluczowe parametry doboru

• moc źródła i odbioru ciepła: 60 do 130 kW
• wymagany przepływ: do 12 m3/h
• średnica przyłączy: 1"
• maksymalne ciśnienie robocze: 30 bar
• temperatura pracy oraz rodzaj medium w obu obiegach

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja pracuje przy małej różnicy temperatur, wymaga wyższego przepływu albo potrzebuje większej powierzchni wymiany. Jeśli układ ma pracować z większym obciążeniem niż 60 do 130 kW lub z bardziej wymagającą hydrauliką, dobór warto skonsultować technicznie.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób działania i dobór tego modelu do konkretnej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. To przydatne w instalacjach CO, z pompą ciepła, w obiegach z glikolem oraz przy rozdzieleniu układu otwartego od zamkniętego. Dzięki temu można chronić źródło ciepła i lepiej kontrolować parametry pracy instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, najczęściej w układzie przeciwprądowym, co zwiększa sprawność wymiany. Media nie mieszają się, a ciepło przechodzi przez powierzchnię ze stali nierdzewnej.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować dwa obiegi instalacji. Dotyczy to modernizacji CO, współpracy z pompą ciepła, układów z glikolem oraz systemów o różnych parametrach ciśnienia i temperatury. To również dobre rozwiązanie przy rozdzieleniu starej instalacji od nowej części systemu.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym modelu zakres mocy wynosi 60 do 130 kW, a maksymalny przepływ 12 m3/h, więc te wartości należy odnieść do rzeczywistego obciążenia układu. Ważne są też przyłącza 1", rodzaj medium oraz wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Model jest stosowany przy pompach ciepła do rozdzielenia obiegu źródła od instalacji grzewczej, także niskotemperaturowej. Kluczowe są tu rzeczywista moc układu, przepływ, średnica przyłączy i sposób podłączenia.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
