Wymiennik ciepła Ba-32-15 1" 18-40kW

Ba-32-15 — najważniejsze informacje

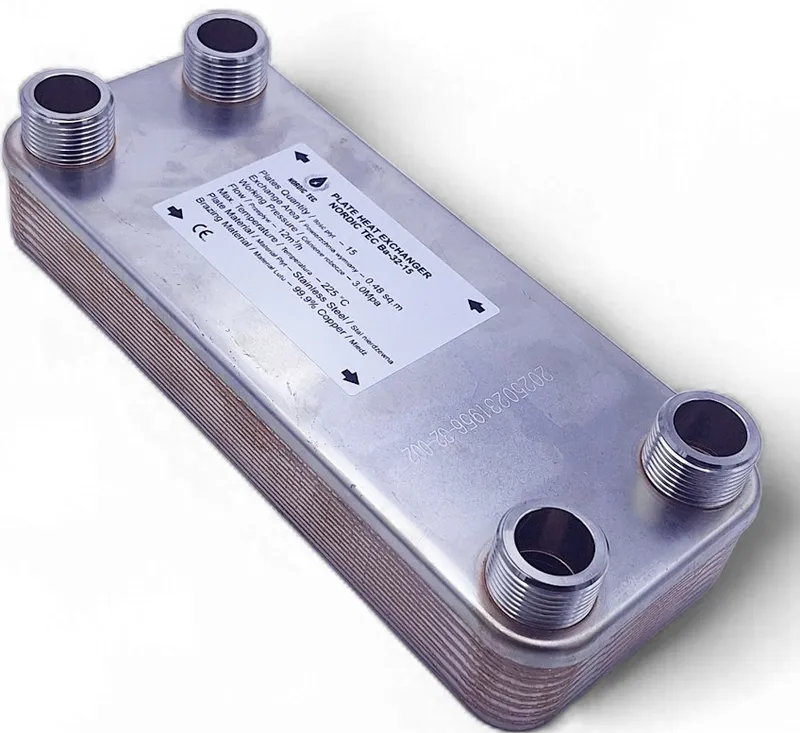

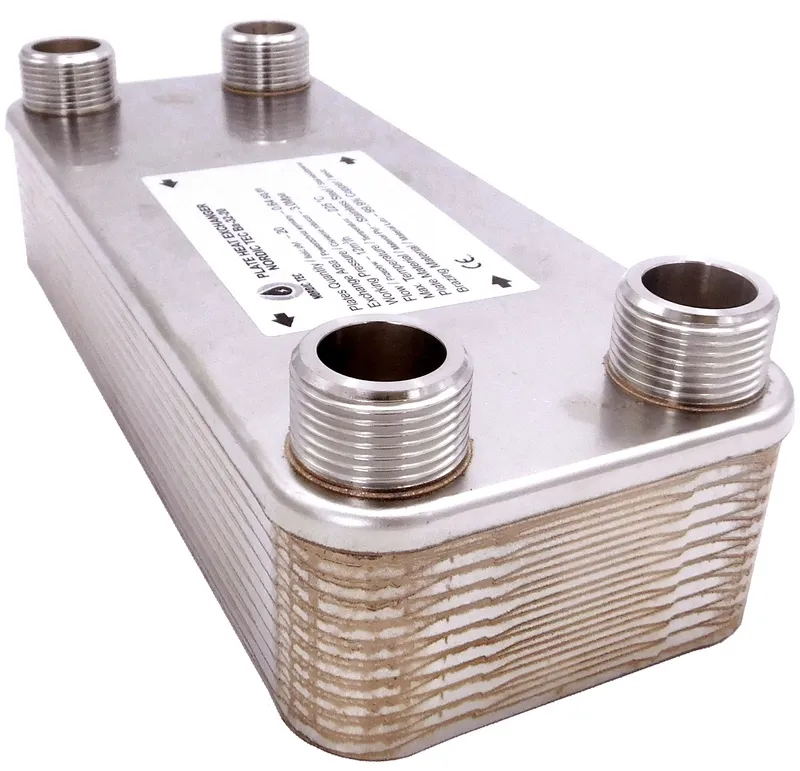

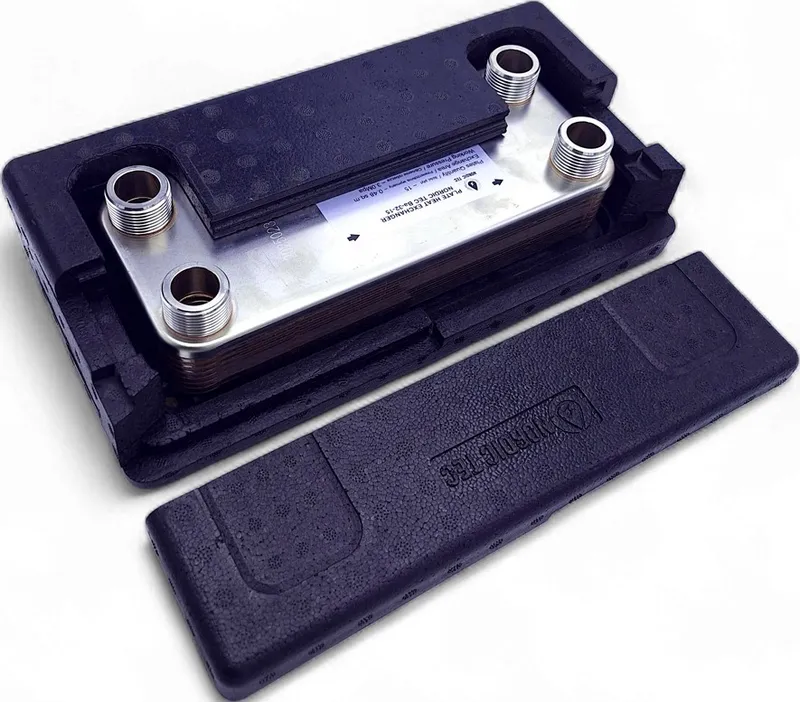

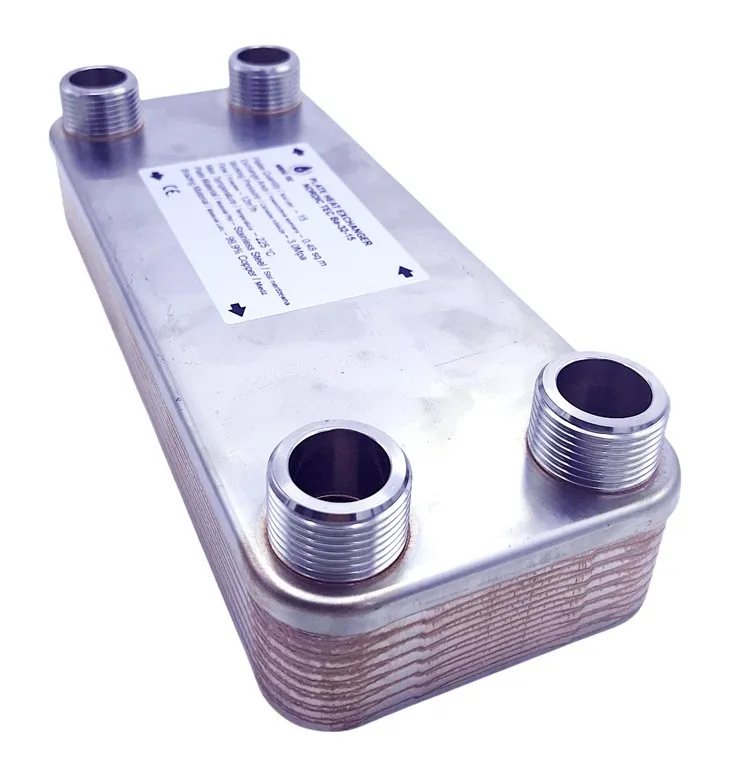

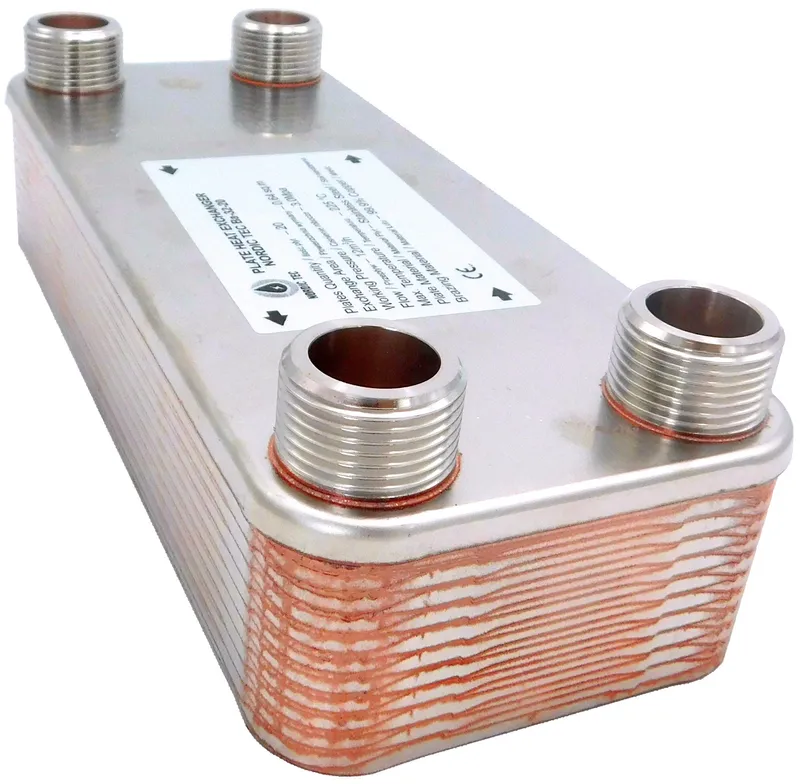

Ba-32-15 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 18 kW. Model z przyłączami 1 cala i konstrukcją 15 płyt sprawdza się w instalacjach CO i CWU, gdy trzeba odseparować układy oraz utrzymać efektywną wymianę ciepła.

• Moc grzewcza: 18 kW
• Liczba płyt: 15
• Przyłącza: 4x 1 cala
• Zastosowanie: separacja obiegów w instalacjach CO i CWU

To urządzenie dla użytkowników, którzy potrzebują kompaktowego wymiennika do rozdzielenia obiegów i stabilnego przekazywania ciepła w instalacji grzewczej.

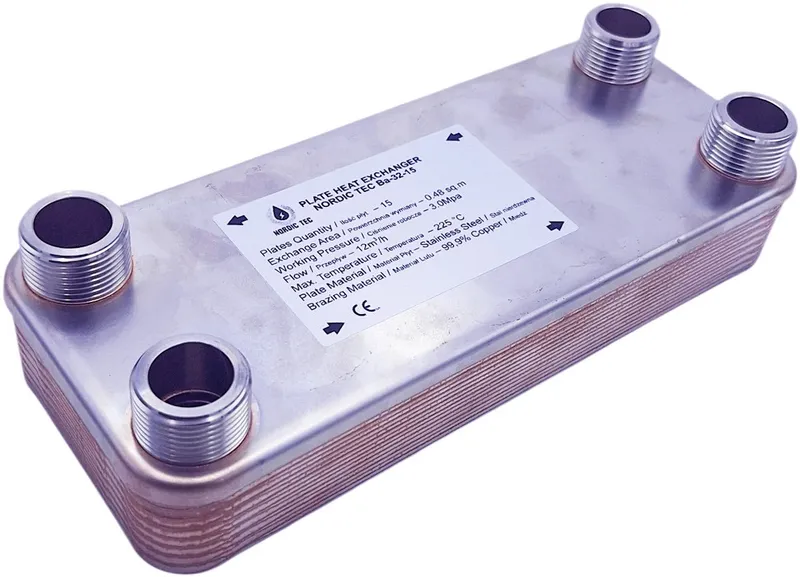

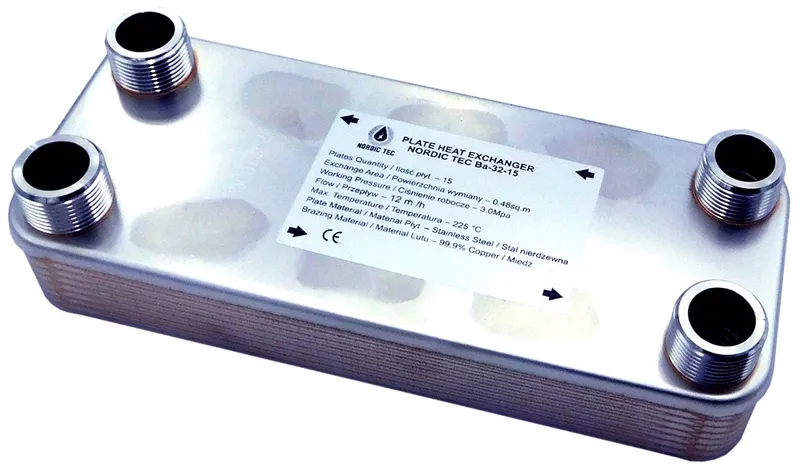

Specyfikacja techniczna wymiennika Ba-32-15

Model	Ba-32-15
Moc grzewcza	18-40 kW
Liczba płyt	15
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,480 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C

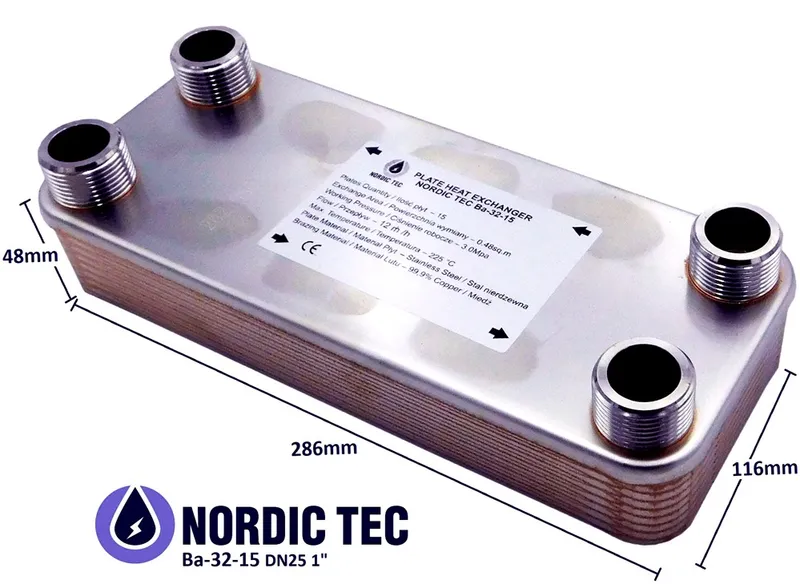

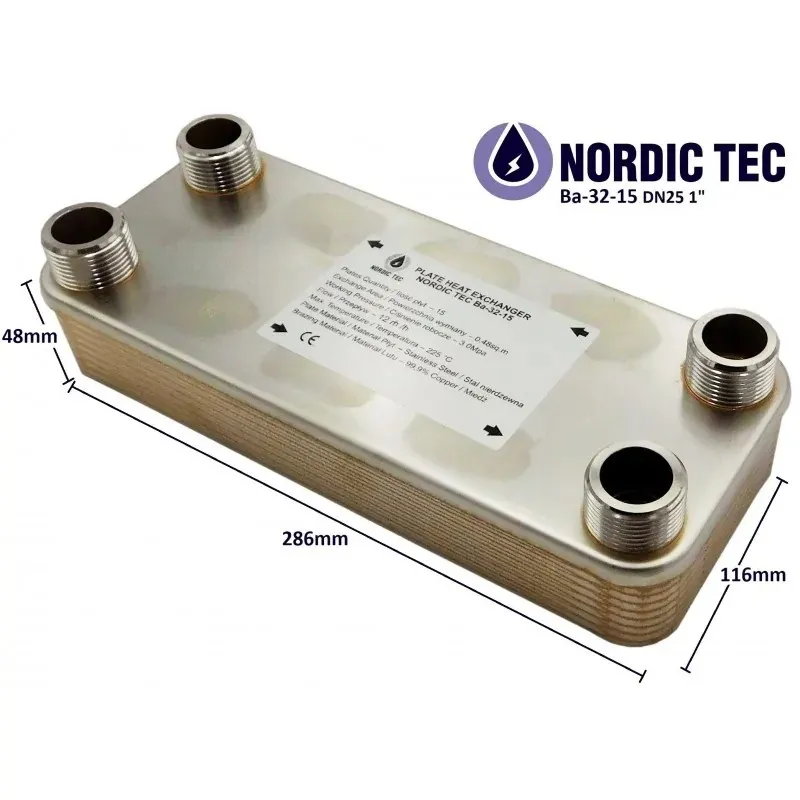

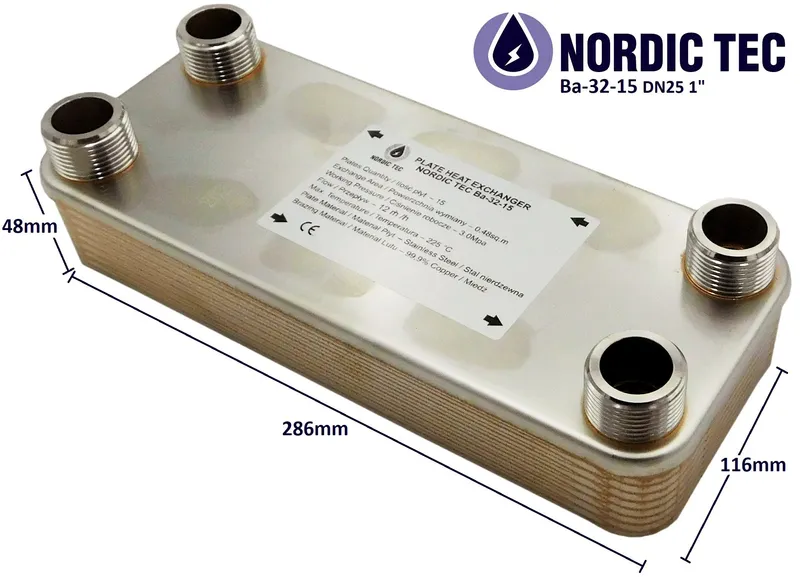

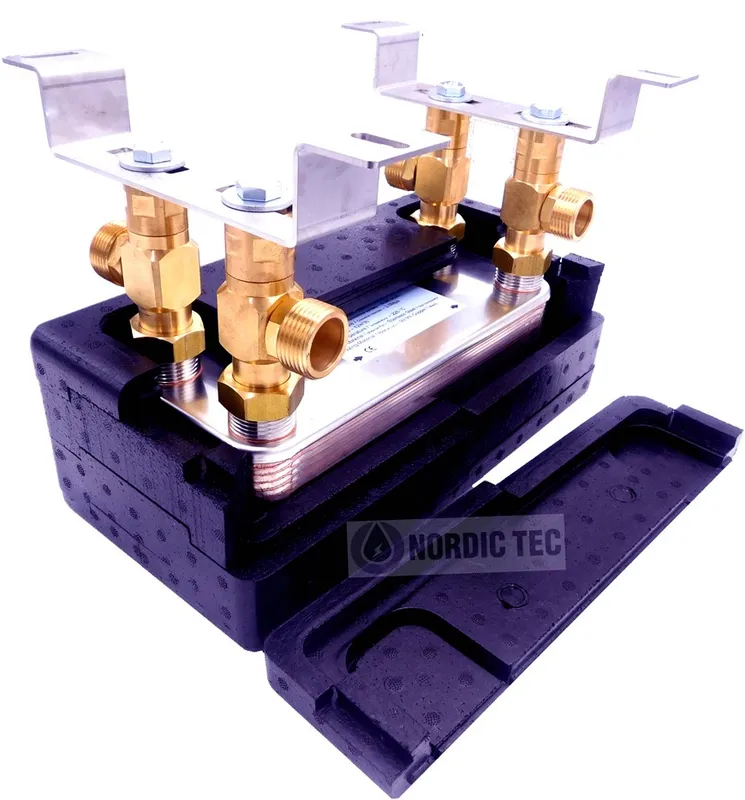

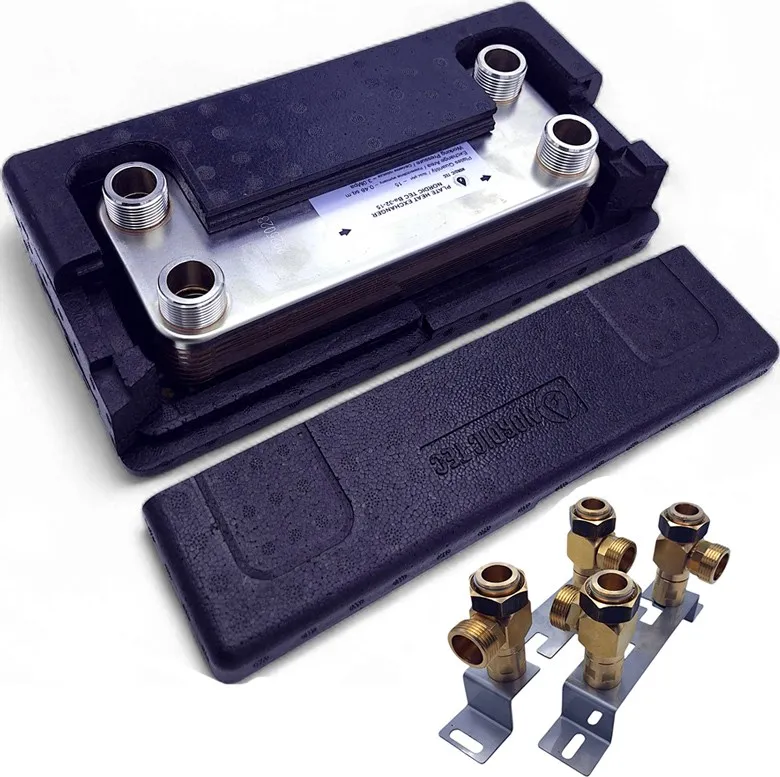

Wymiary	286 x 116 x 48 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-15?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co ułatwia bezpieczne rozdzielenie części instalacji o różnych parametrach pracy. Dzięki temu można chronić źródło ciepła, uprościć modernizację systemu i utrzymać sprawną wymianę energii.

Typowe zastosowania

Ten płytowy wymiennik ciepła znajduje zastosowanie głównie w układach CO i CWU, także przy współpracy z grzejnikami oraz ogrzewaniem podłogowym. Może służyć do rozdzielenia układu otwartego od zamkniętego. W przypadku pompy ciepła dobór należy potwierdzić parametrami całej instalacji, ponieważ takie źródła zwykle wymagają większej powierzchni wymiany.

Najważniejsze dane tego modelu to 15 płyt, powierzchnia wymiany 0,480 m², przepływ do 12 m3/h oraz przyłącza 4x 1 cala. Konstrukcja pracuje przy maksymalnym ciśnieniu roboczym 30 bar i temperaturze do +230°C.

Zasada działania i budowa wymiennika Ba-32-15

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię cieplną przez ich powierzchnię. Obiegi pozostają od siebie oddzielone, a ciepło przechodzi bez bezpośredniego kontaktu mediów. Odpowiednio wyprofilowane płyty wspierają przepływ turbulentny, co poprawia skuteczność wymiany.

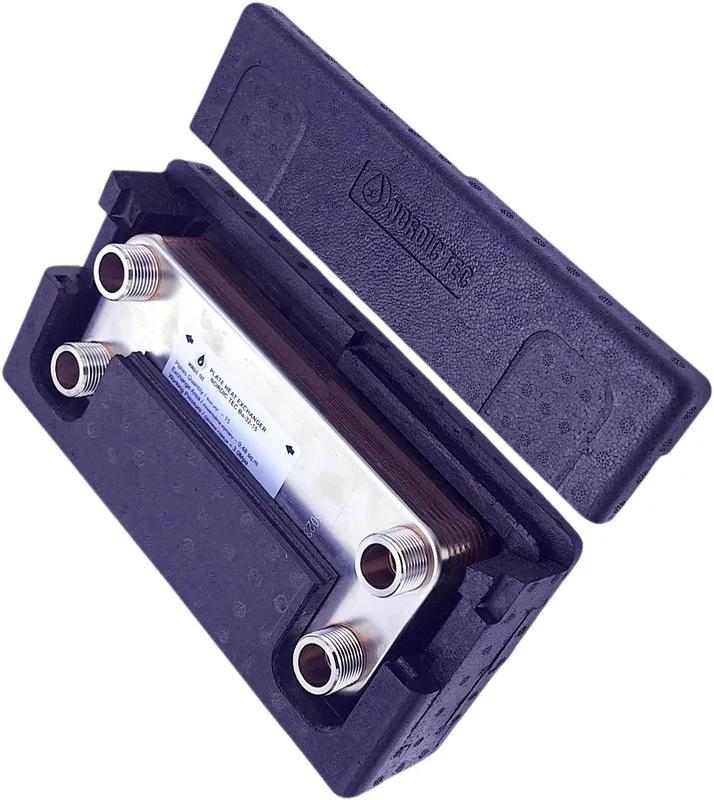

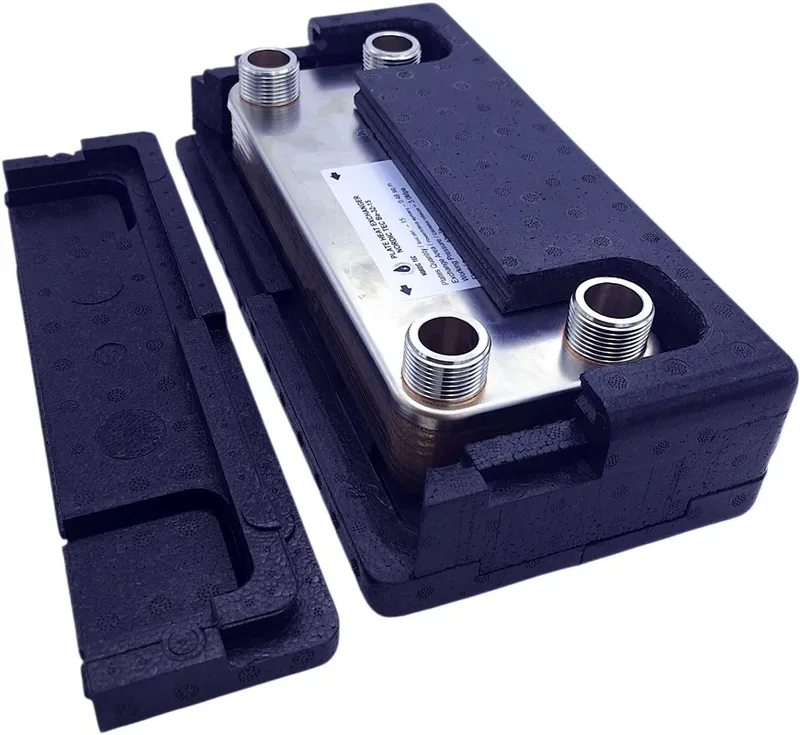

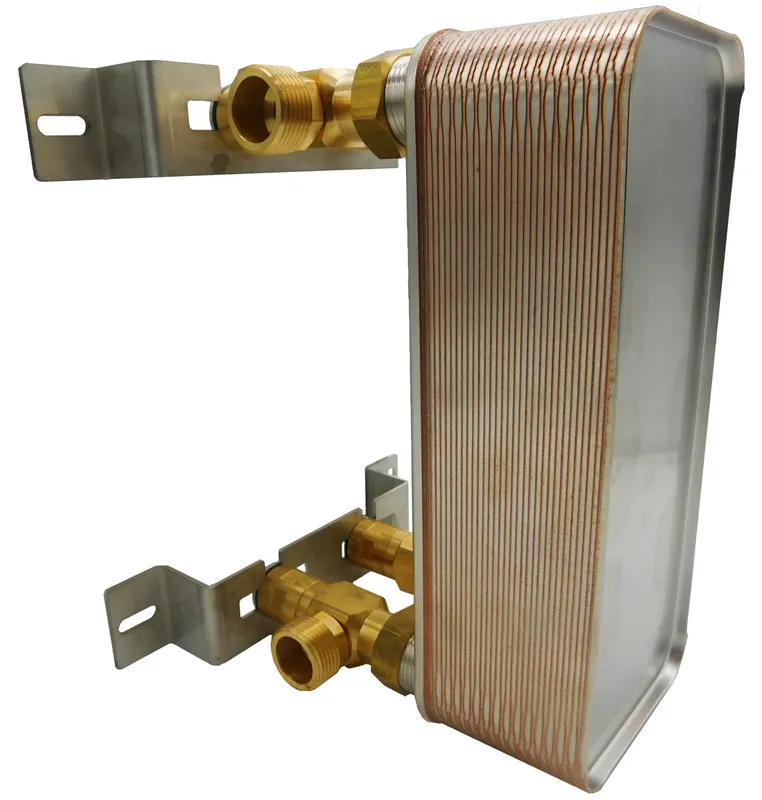

Z czego składa się urządzenie?

Konstrukcja została wykonana ze stali nierdzewnej 316L i lutowana miedzią 99,9% Cu. Istotne elementy to pakiet 15 płyt oraz króćce przyłączeniowe 4x 1", które umożliwiają wpięcie urządzenia w dwa niezależne obiegi.

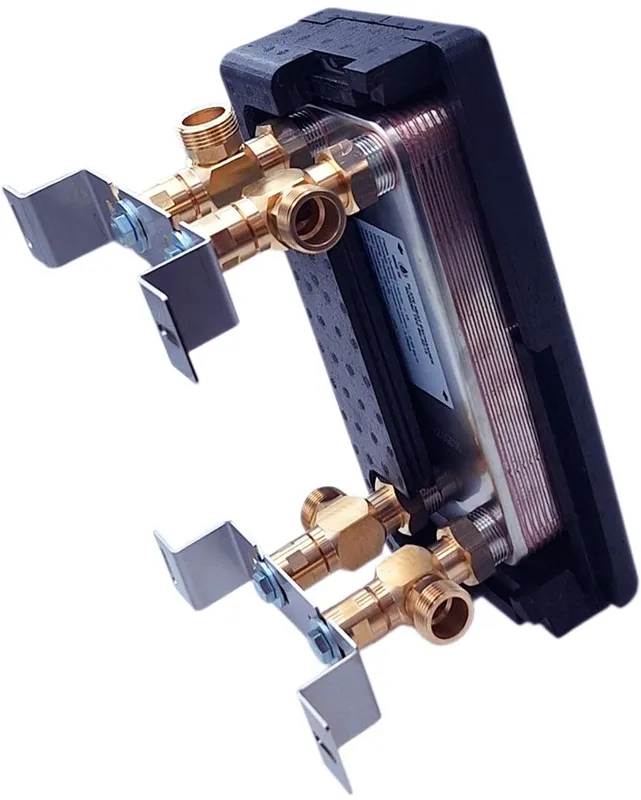

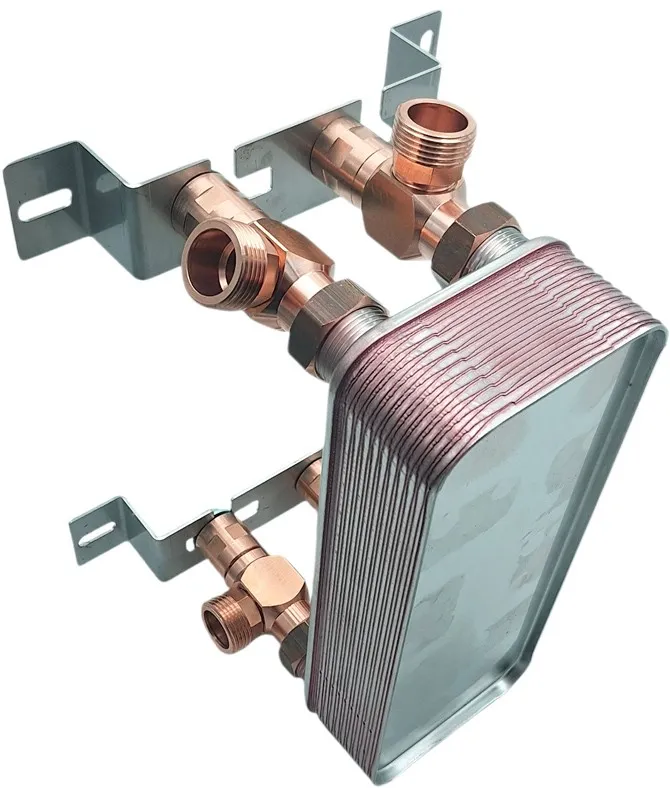

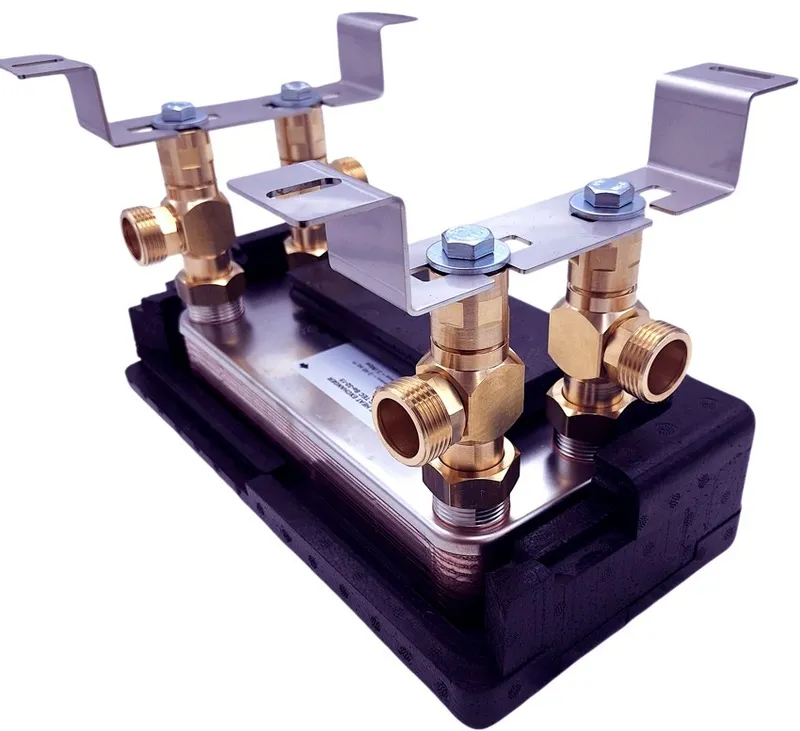

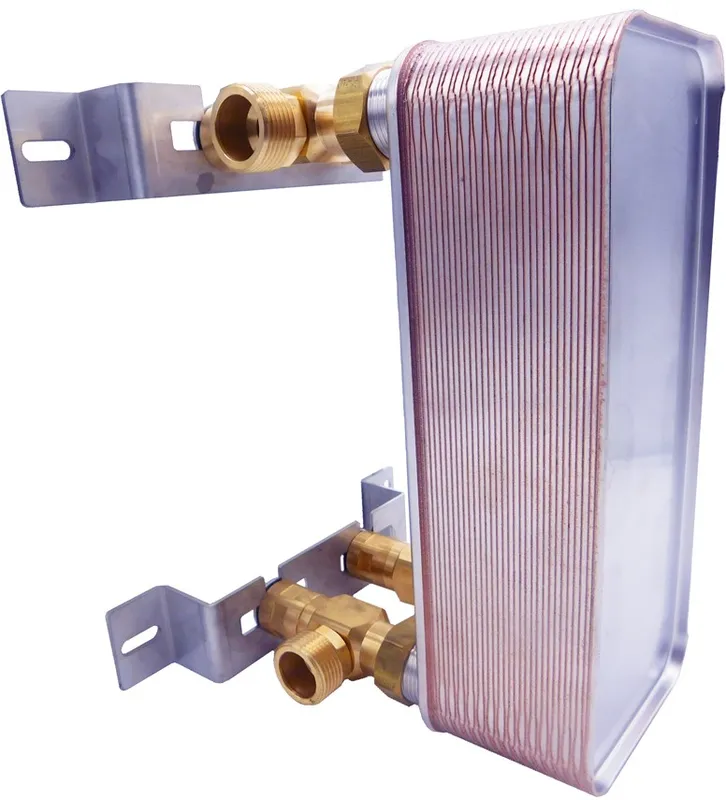

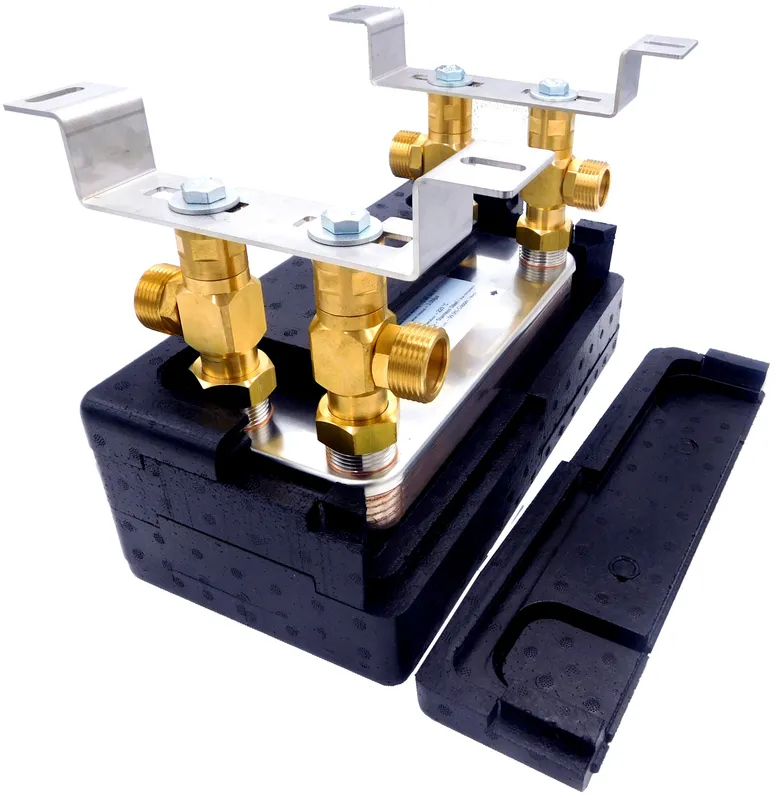

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-15

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zachowując właściwy kierunek przepływu.
• Przewidź filtrację przed urządzeniem, aby ograniczyć zanieczyszczenia w kanałach płyt.
• Uwzględnij zawory odcinające i odpowietrzenie dla łatwiejszego uruchomienia oraz obsługi instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

Model można stosować np. w układzie kocioł ↔ CO lub przy rozdzieleniu obiegu źródła ciepła od obiegu odbiorczego. W instalacjach CWU dobór warto powiązać z wymaganym przepływem i temperaturą pracy.

Jak dobrać wymiennik Ba-32-15 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła: 18 kW.
• Sprawdź wymagany przepływ: do 12 m3/h.
• Zweryfikuj średnicę przyłączy: 1 cal.
• Uwzględnij różnicę temperatur i potrzebę separacji układów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje z małą różnicą temperatur, wymaga wyższej wydajności albo ma współpracować z urządzeniem potrzebującym większej powierzchni wymiany. Dotyczy to szczególnie układów, w których kluczowa jest niska temperatura zasilania.

Najczęstsze pytania

Najczęstsze kwestie dotyczą sposobu działania, zastosowania oraz doboru do konkretnego źródła ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić układ otwarty od zamkniętego albo oddzielić źródło ciepła od instalacji odbiorczej. To typowe rozwiązanie w CO i wybranych układach CWU.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same ciecze się nie mieszają. W tym modelu skuteczność wspiera profilowanie płyt i przepływ turbulentny.

Kiedy stosować wymiennik płytowy?

Warto go stosować, gdy potrzebna jest separacja obiegów. To częsty wybór przy modernizacji instalacji, zmianie źródła ciepła albo przy łączeniu układów o różnych parametrach pracy. Sprawdza się także przy współpracy z grzejnikami i podłogówką.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i temperaturach pracy. W tym modelu punktem odniesienia jest moc 18 kW, przepływ do 12 m3/h i przyłącza 1 cala. Jeśli układ ma mniejszą różnicę temperatur lub wyższe wymagania przepływowe, zwykle potrzebny jest większy model.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Z ogrzewaniem podłogowym może współpracować warunkowo, jeśli zgadzają się parametry instalacji. Przy pompie ciepła dobór trzeba ocenić ostrożnie, bo takie układy często wymagają większej powierzchni wymiany. Przed zakupem warto porównać moc, przepływ i temperatury zasilania.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
