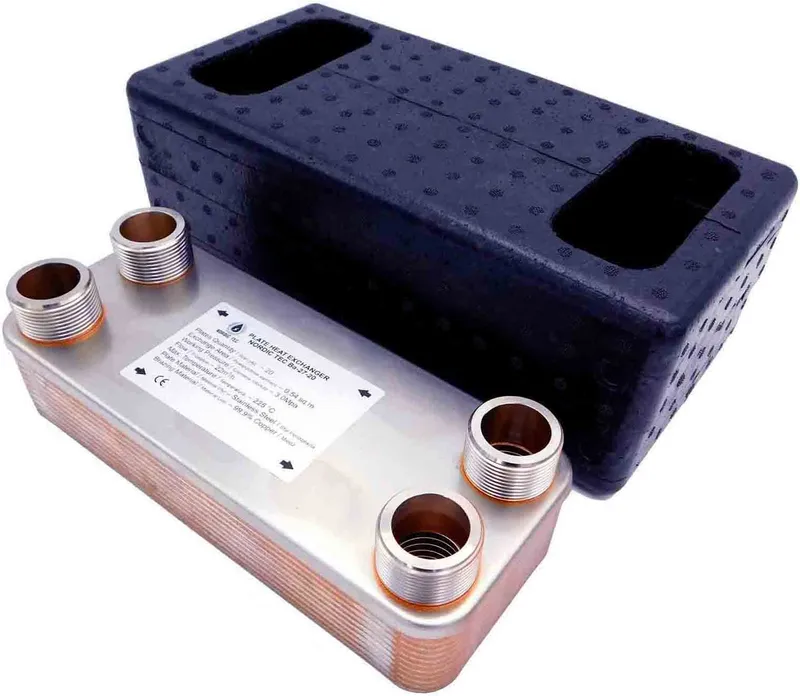

Wymiennik ciepła Ba-32-20 1" 20-45kW

Ba-32-20 — najważniejsze informacje

Ba-32-20 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 20 do 45 kW. Model z 20 płytami i przyłączami 4x 1" sprawdza się w instalacjach CO, CWU, układach z pompą ciepła oraz tam, gdzie potrzebna jest skuteczna separacja obiegów.

• Moc grzewcza: 20 do 45 kW
• Liczba płyt: 20
• Przyłącza: 4x 1"
• Zastosowanie: CO, CWU, układy grzewcze i chłodnicze, rozdzielenie układu otwartego od zamkniętego

To urządzenie dla użytkowników, którzy chcą bezpiecznie oddzielić dwa obiegi i jednocześnie zachować wysoką sprawność przekazywania ciepła w instalacji.

Specyfikacja techniczna wymiennika Ba-32-20

Model	Ba-32-20
Moc grzewcza	20 do 45 kW
Liczba płyt	20
Przyłącza	4x 1"
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Powierzchnia wymiany ciepła	0,640 m²

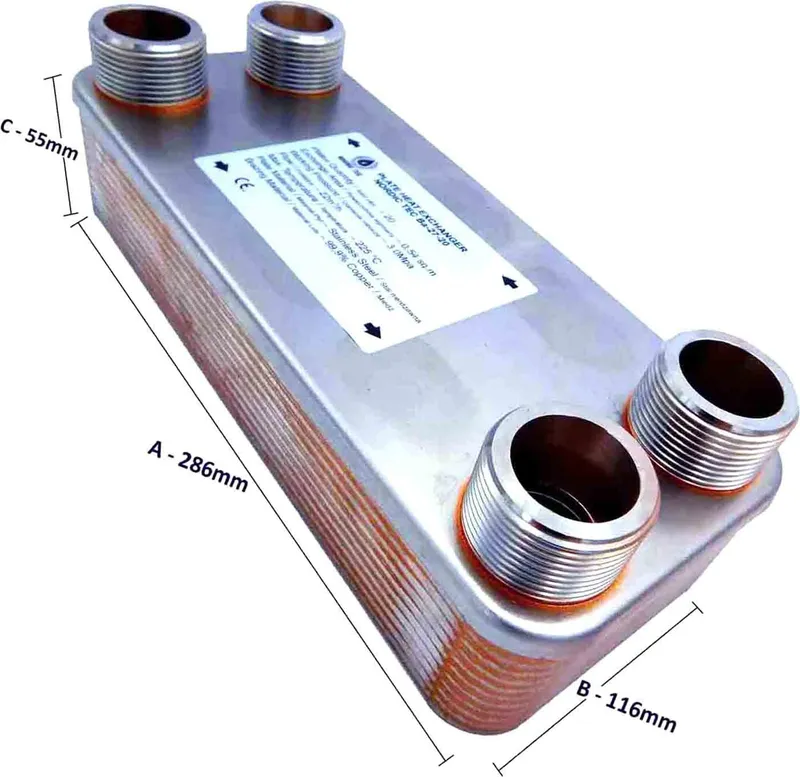

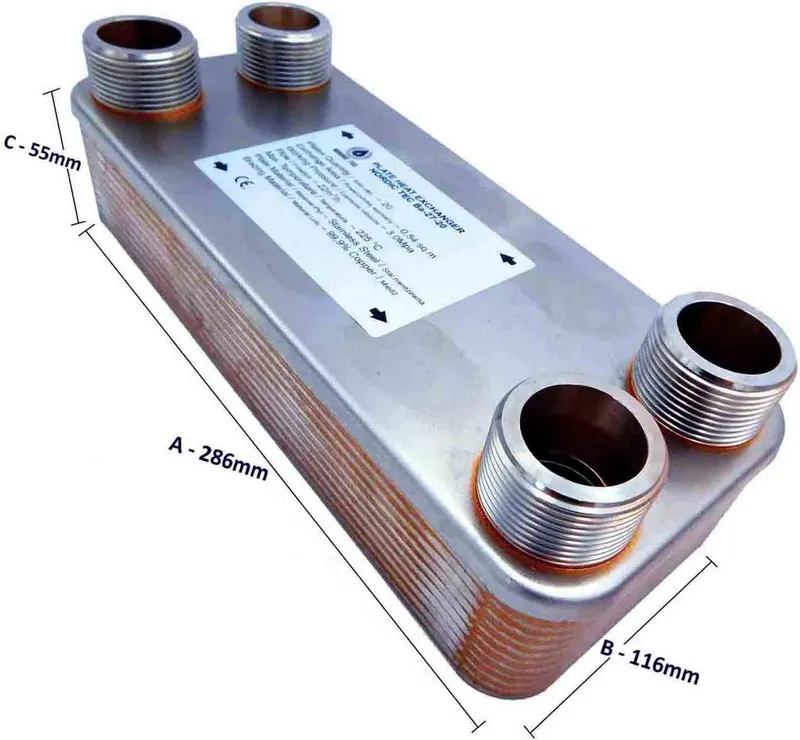

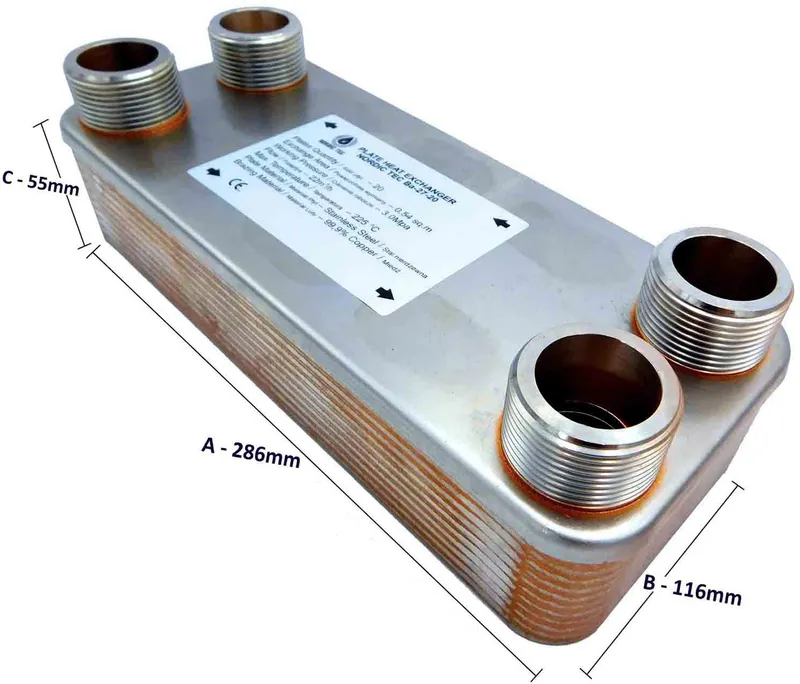

Wymiary	286 x 116 x 55 mm
Rozstaw przyłączy	243 mm / 72 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-20?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala odseparować części instalacji pracujące w innych warunkach ciśnienia lub temperatury. Dzięki temu płytowy wymiennik ciepła ułatwia modernizację systemu i poprawia bezpieczeństwo pracy całego układu.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, przy współpracy z pompą ciepła, w ogrzewaniu podłogowym oraz w układach chłodniczych. Jest dobrym wyborem także do rozdzielenia układu otwartego od zamkniętego, na przykład przy kominku z płaszczem wodnym lub kotle pracującym w osobnym obiegu.

Ba-32-20 oferuje parametry odpowiednie do wielu instalacji domowych i użytkowych. Kluczowe są tutaj moc 20 do 45 kW, przyłącza 4x 1", przepływ 12 m3/h oraz odporność na ciśnienie robocze do 30 bar i temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-32-20

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna jest przekazywana przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Taki układ zapewnia skuteczną wymianę ciepła i jednocześnie utrzymuje pełną separację obiegów.

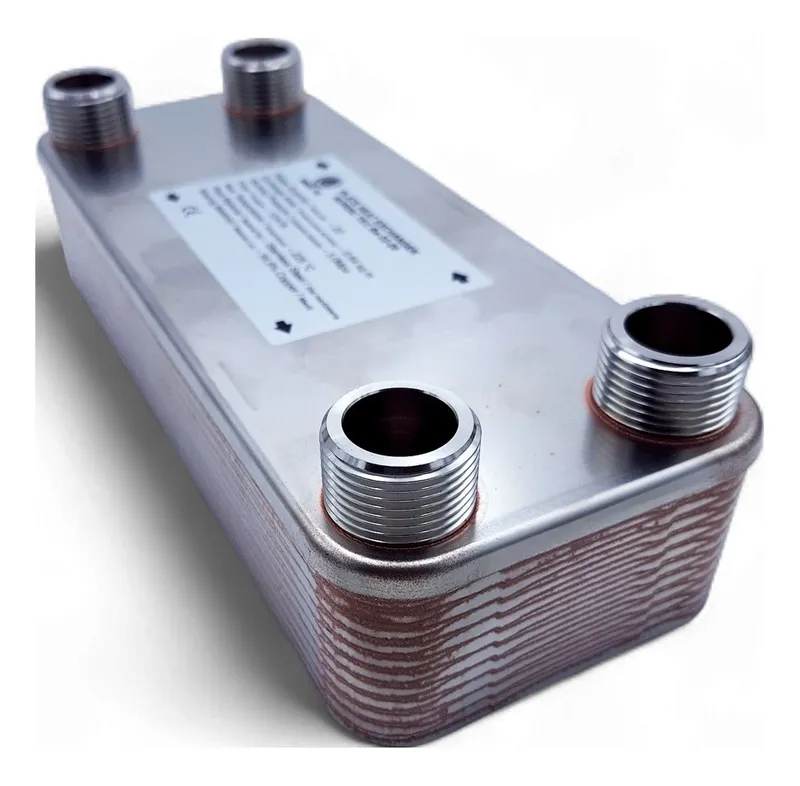

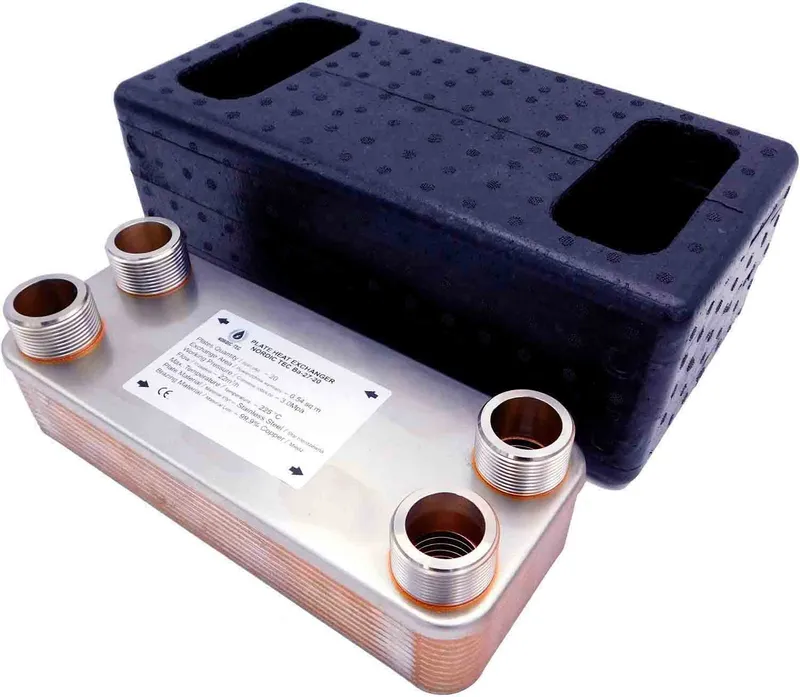

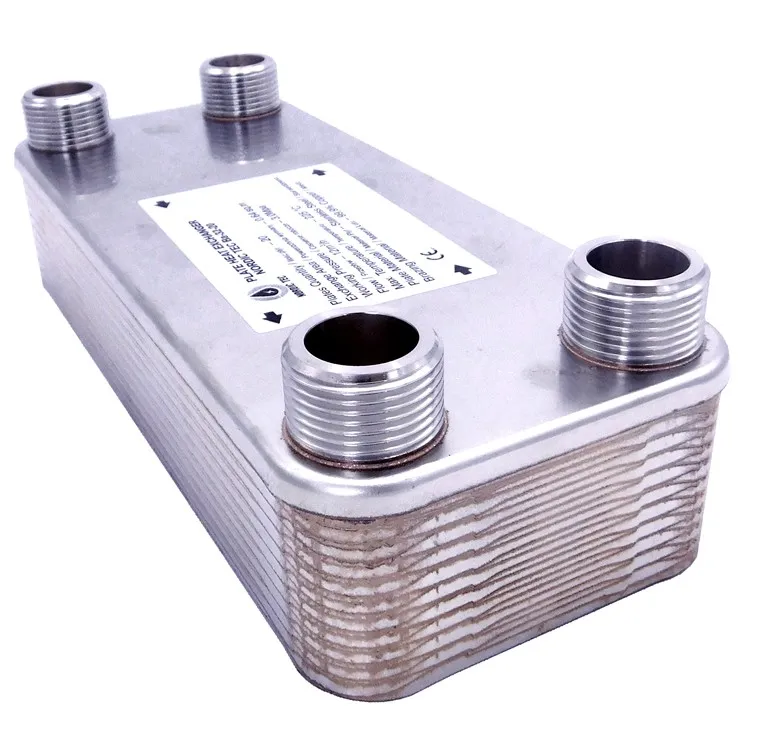

Z czego składa się urządzenie?

Konstrukcja opiera się na 20 płytach ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Odpowiednio profilowane płyty wspierają przepływ turbulentny, a króćce 4x 1" ułatwiają włączenie wymiennika do instalacji.

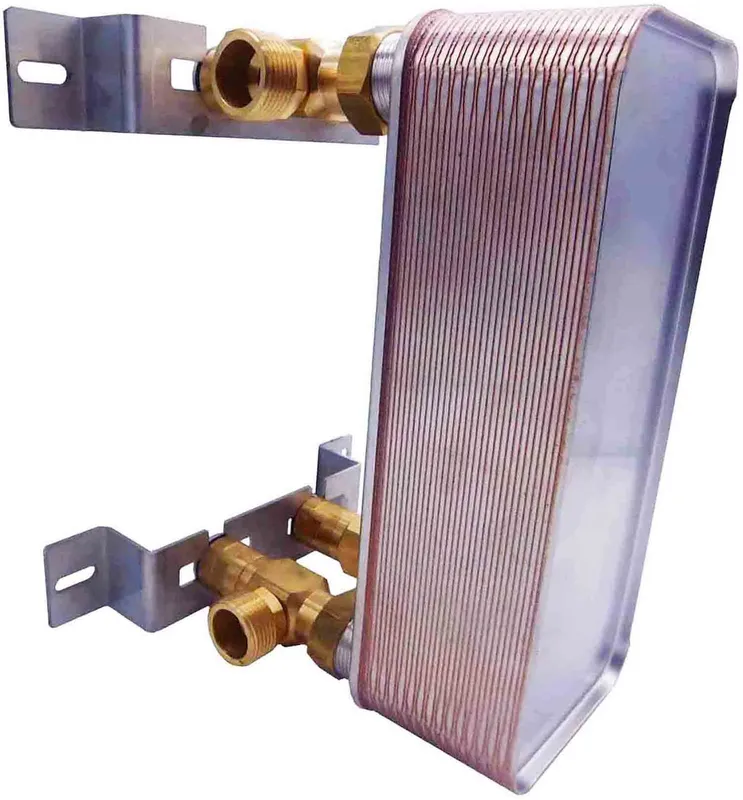

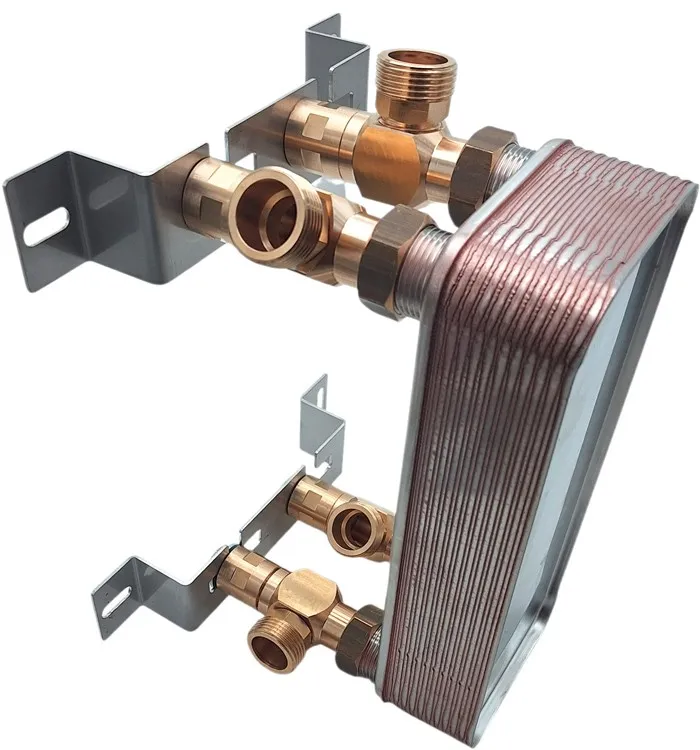

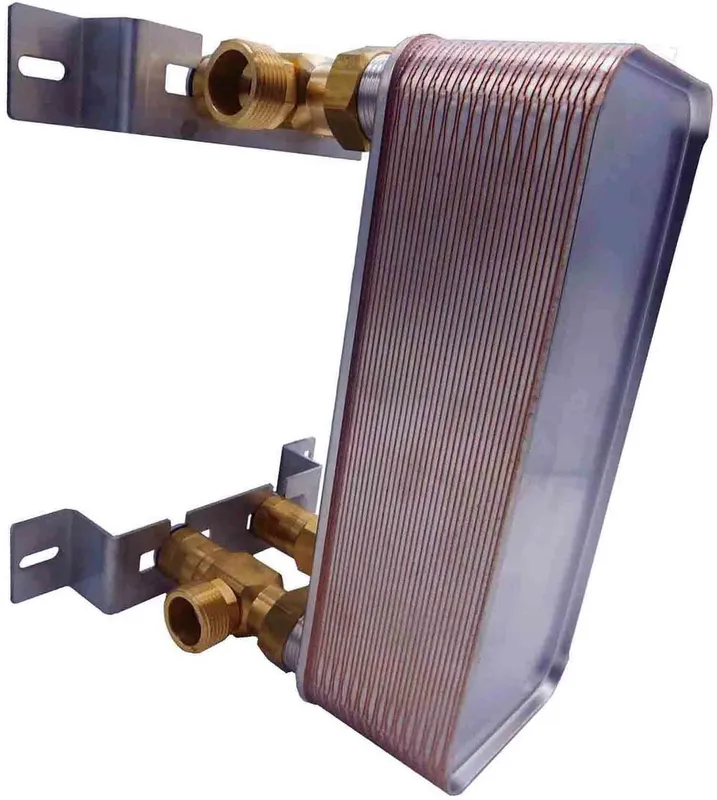

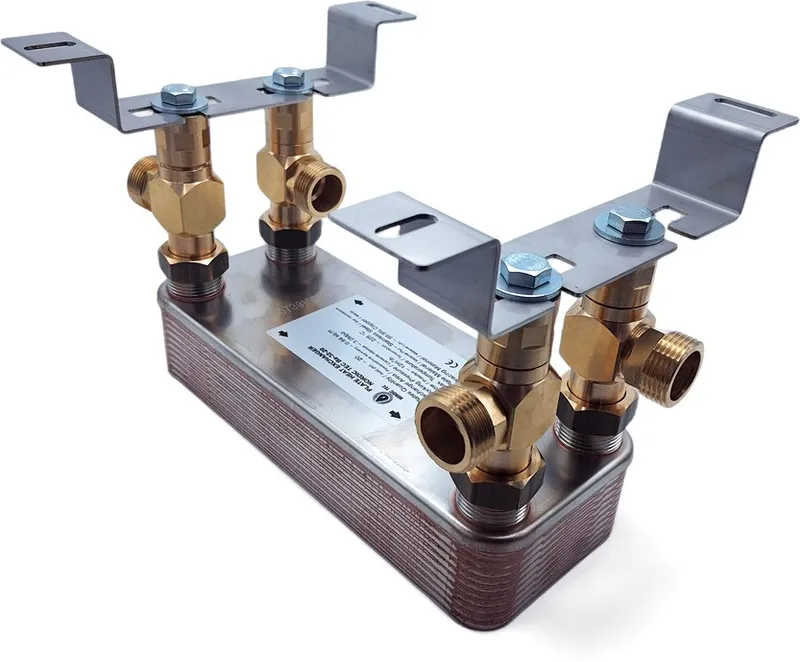

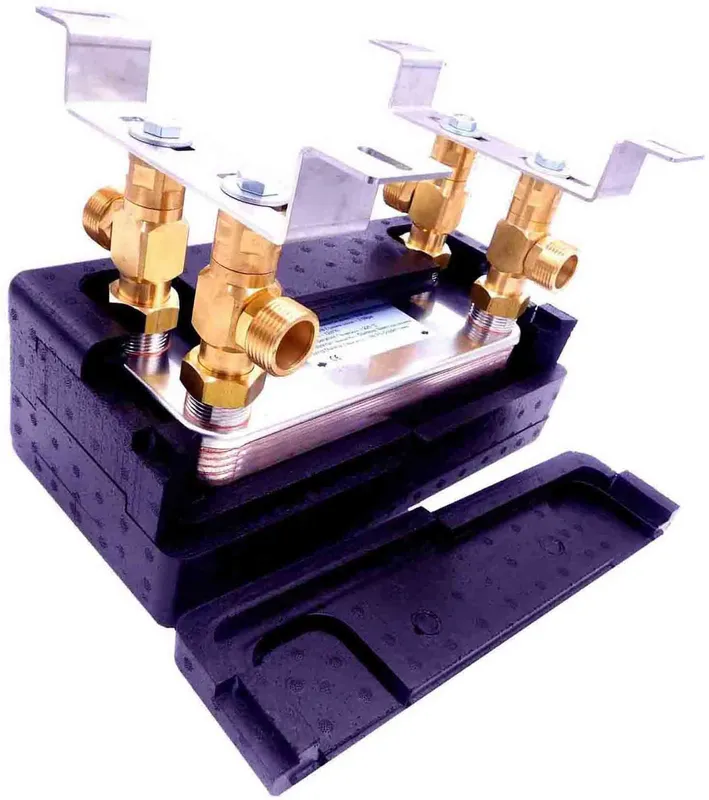

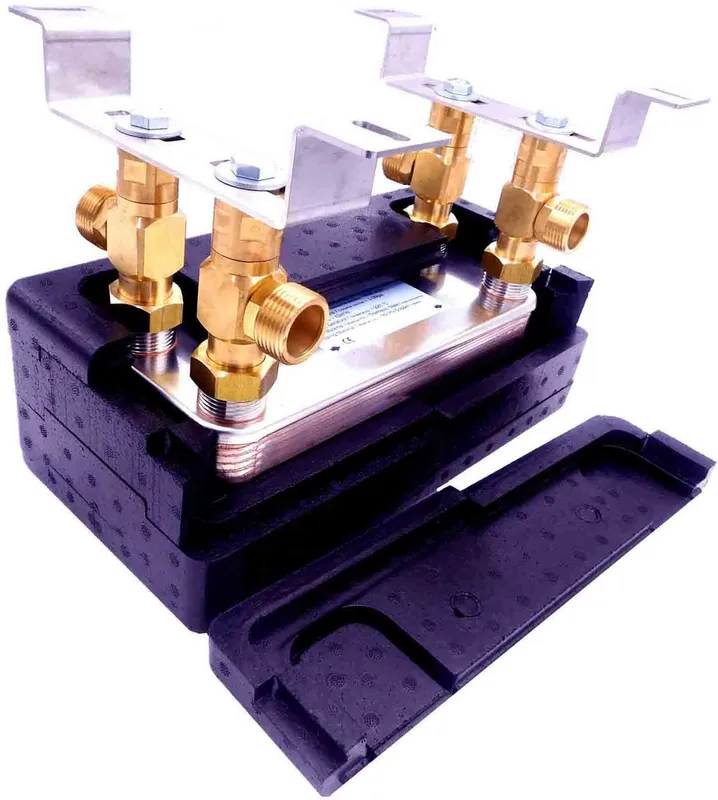

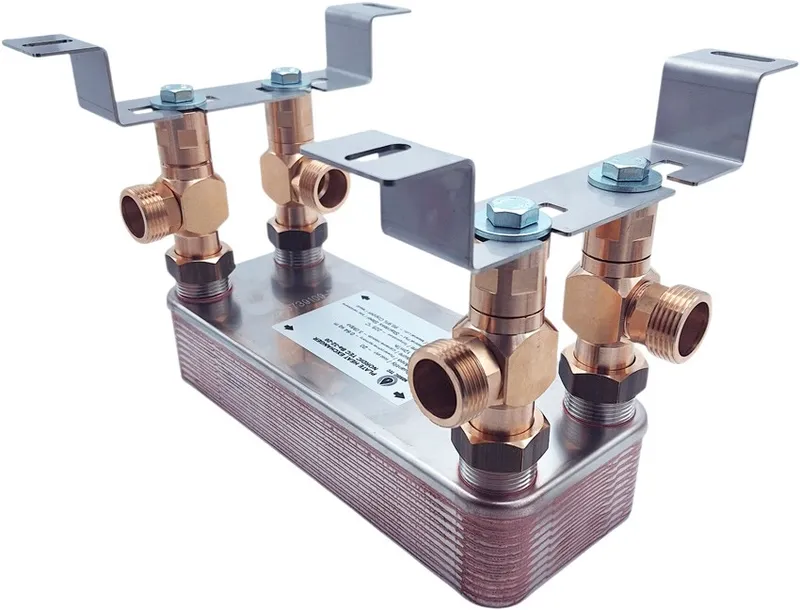

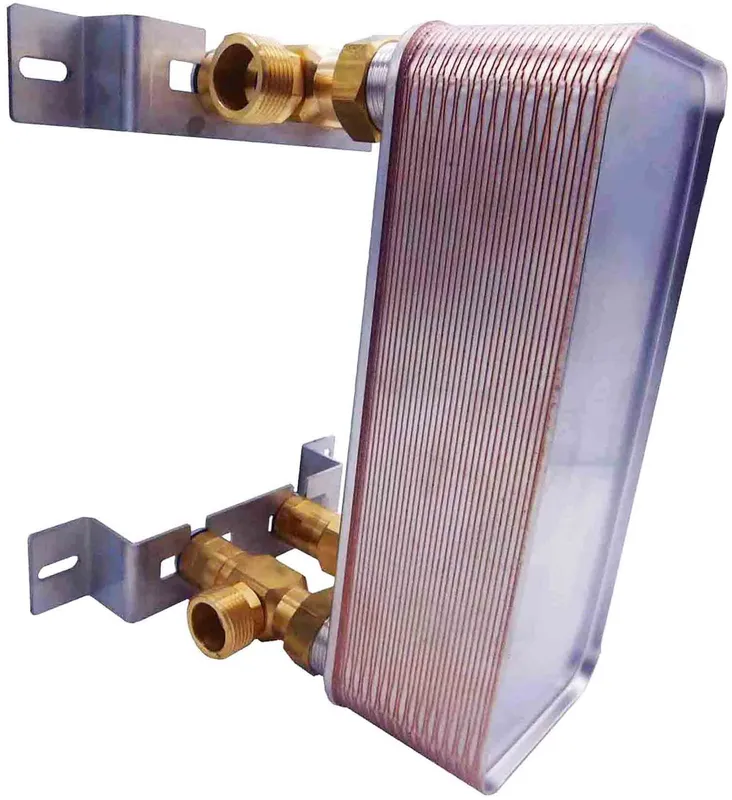

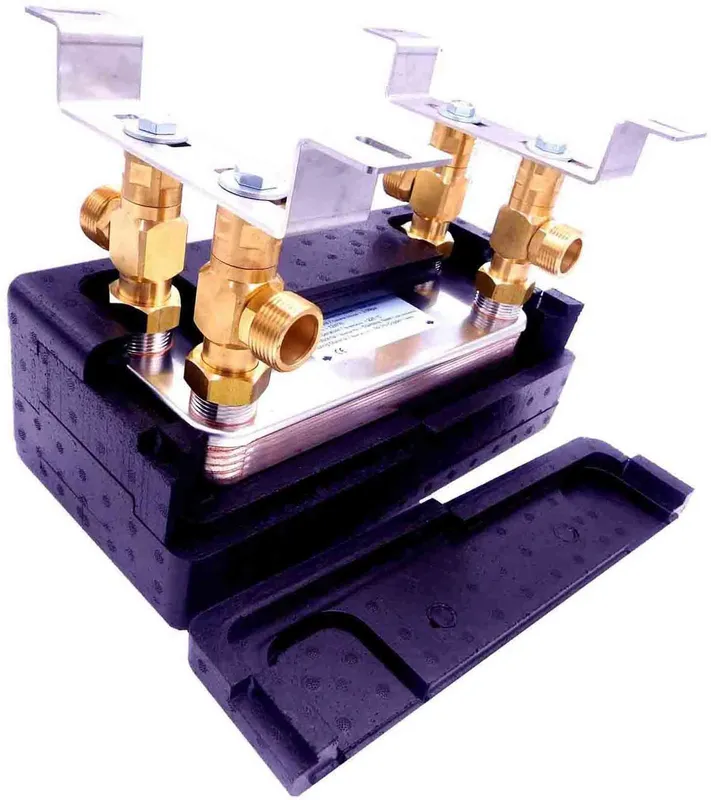

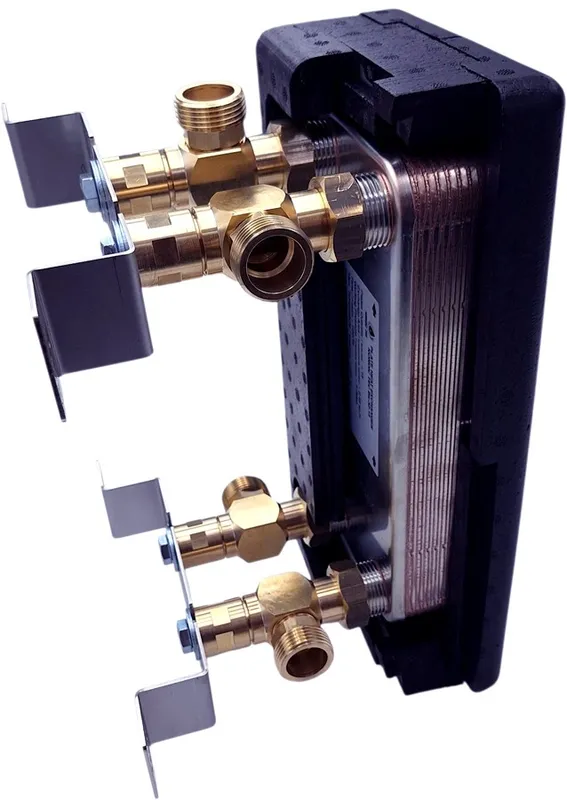

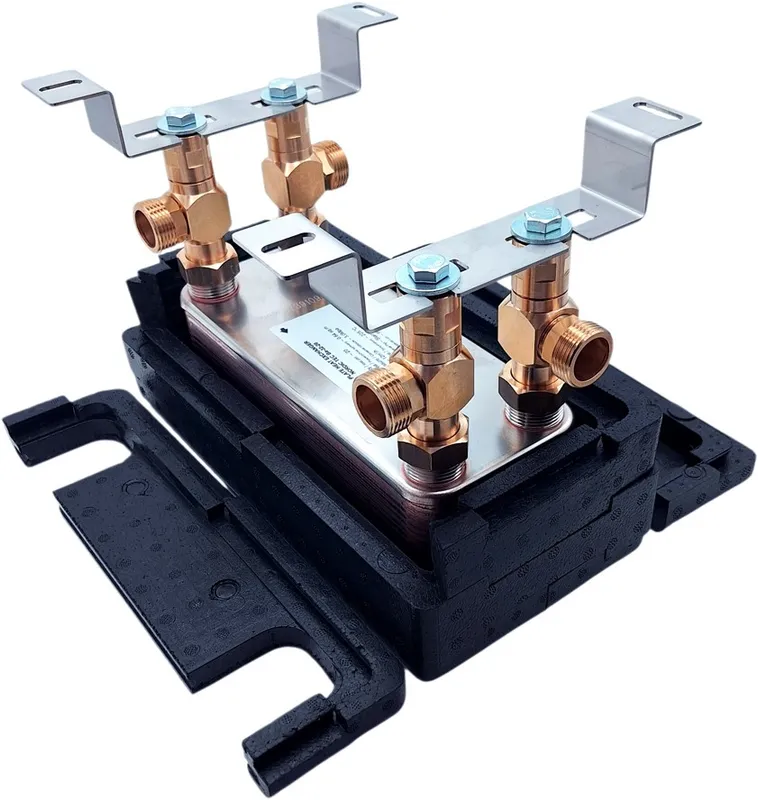

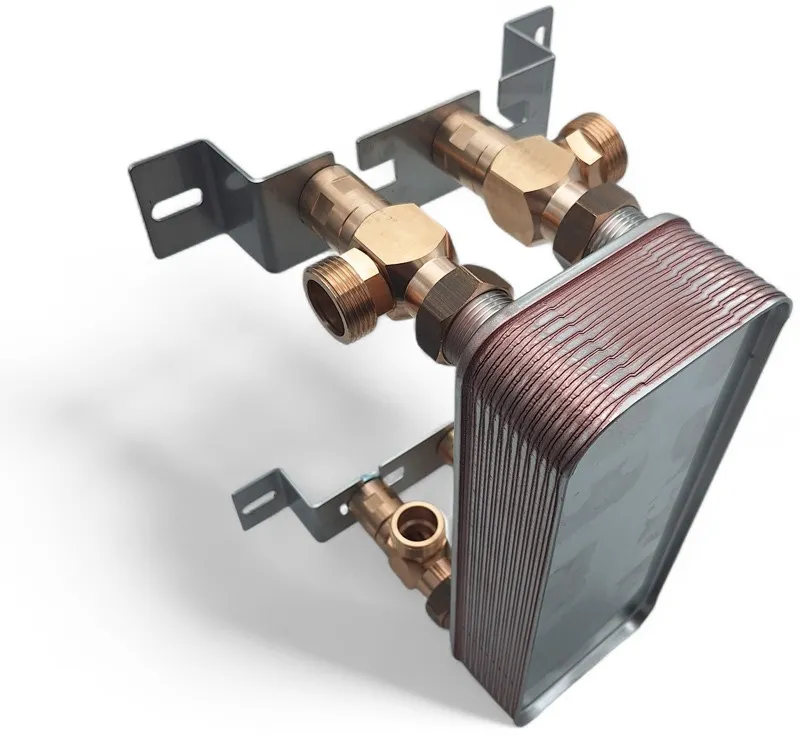

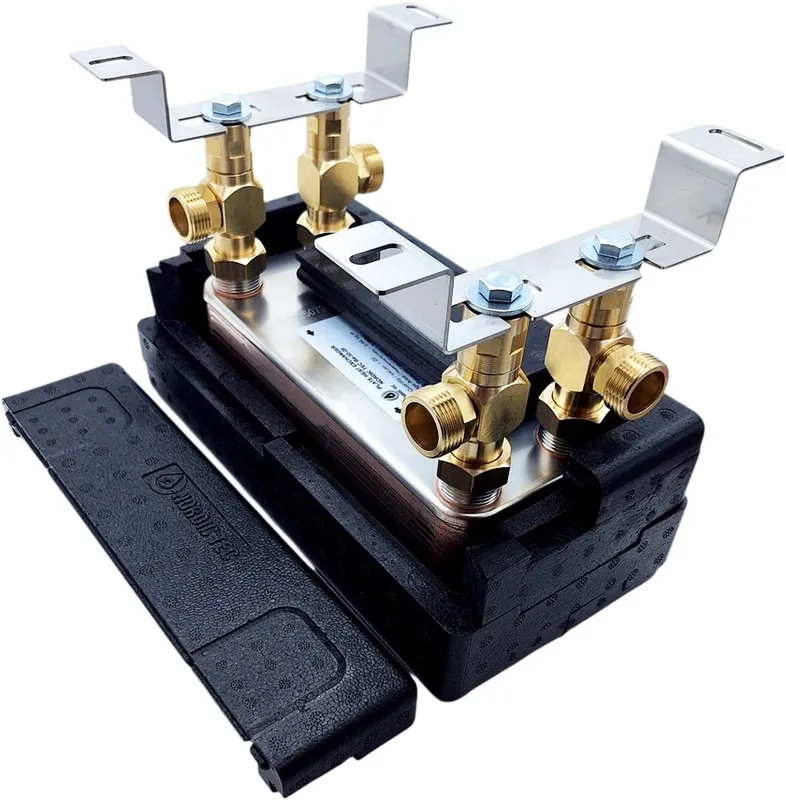

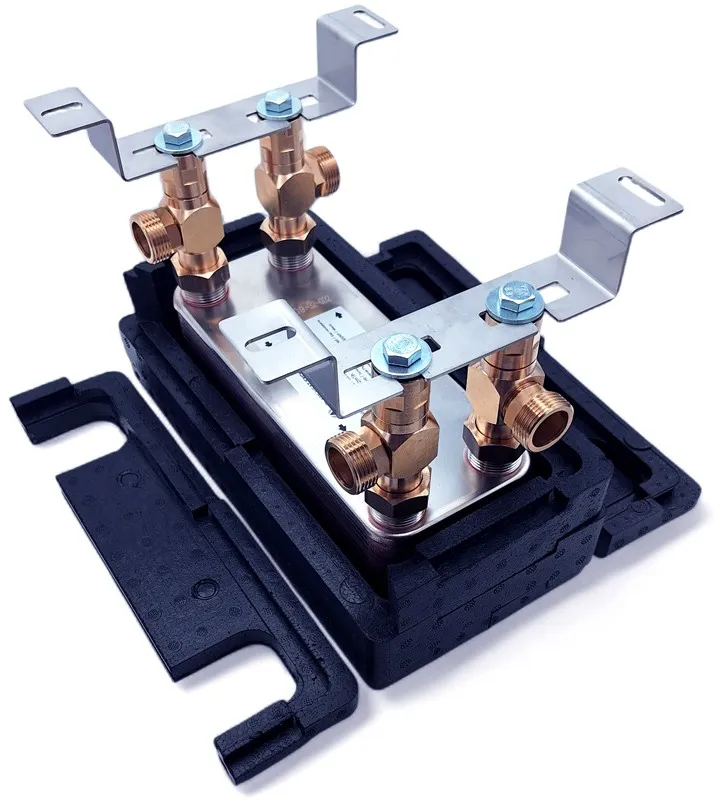

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-20

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ po stronach wymiennika.
• Warto przewidzieć filtrację, odpowietrzenie oraz zawory odcinające przed i za urządzeniem.
• Pompy obiegowe powinny być dobrane do wymaganego przepływu instalacji.

Przykłady konfiguracji CO i CWU

• Pompa ciepła ↔ instalacja CO
• Kocioł ↔ obieg CWU
• Układ otwarty ↔ układ zamknięty

Jak dobrać wymiennik Ba-32-20 do instalacji?

Kluczowe parametry doboru

• Uwzględnij moc źródła: 20 do 45 kW.
• Sprawdź wymagany przepływ: do 12 m3/h.
• Dobierz przyłącza do średnicy instalacji: 4x 1".
• Weź pod uwagę różnicę temperatur i potrzebę separacji obiegów.

Kiedy wybrać większy model?

Jeśli instalacja pracuje z wyższym przepływem, ma większą moc lub wymaga mniejszych strat temperatury, warto rozważyć wymiennik z większą liczbą płyt. To szczególnie ważne w rozbudowanych układach CO, CWU oraz przy bardziej wymagających źródłach ciepła.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania i doboru urządzenia do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model będzie odpowiedni do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować części instalacji pracujące w innych warunkach. Typowe zastosowania to CO, CWU, pompy ciepła i rozdzielenie układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. Taka konstrukcja zapewnia wysoką sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obiegi lub połączyć instalacje o różnych parametrach pracy. Dotyczy to modernizacji CO, układów z pompą ciepła, ogrzewania podłogowego i przygotowania CWU. Jest też przydatny w systemach chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym modelu zakres mocy wynosi 20 do 45 kW, a maksymalny przepływ 12 m3/h. Trzeba też uwzględnić różnicę temperatur oraz średnicę przyłączy 4x 1".

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w możliwościach urządzenia. Kluczowe są moc, wymagany przepływ, temperatura pracy i średnica przyłączy. Przed zakupem warto porównać te wartości z projektem instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
