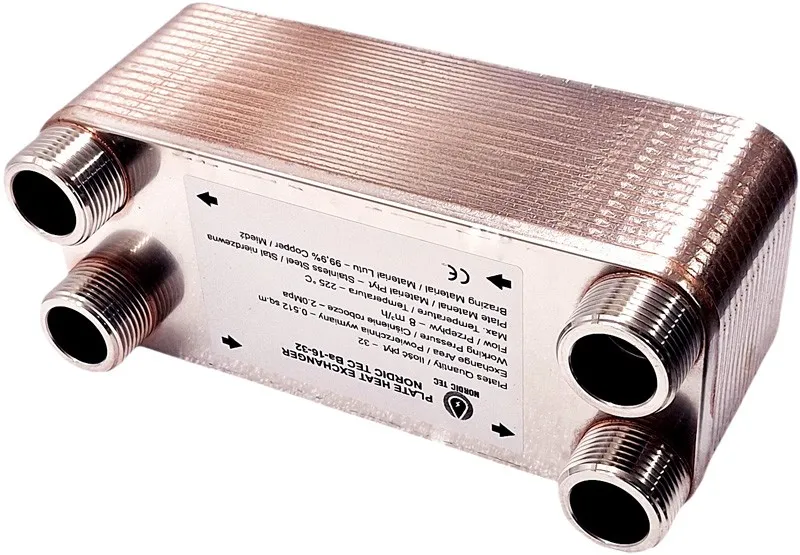

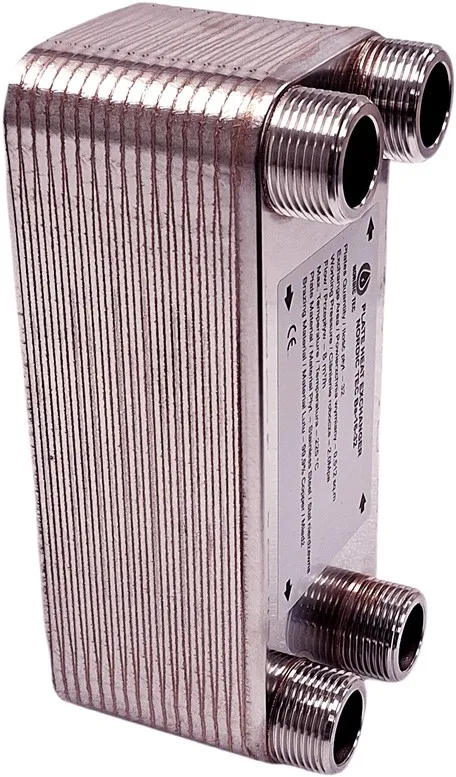

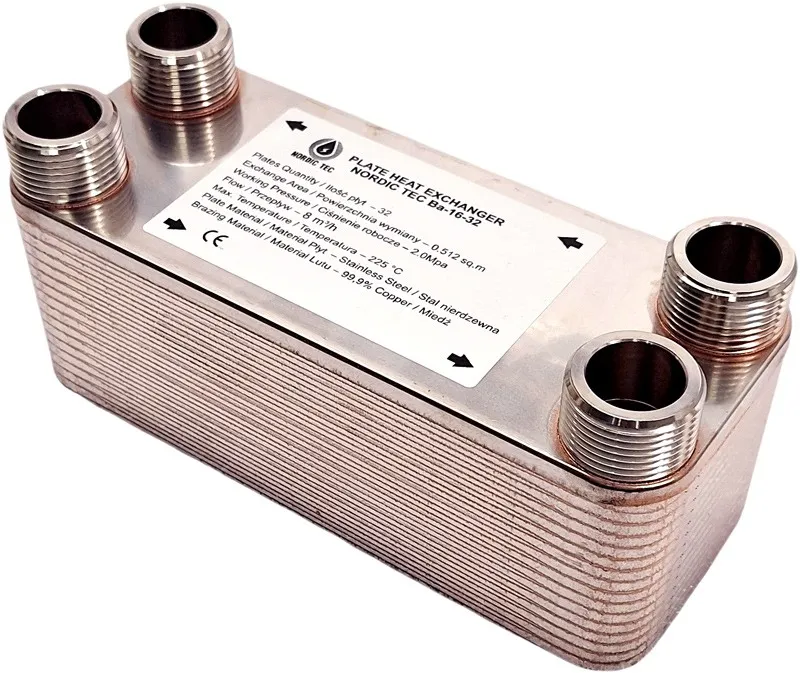

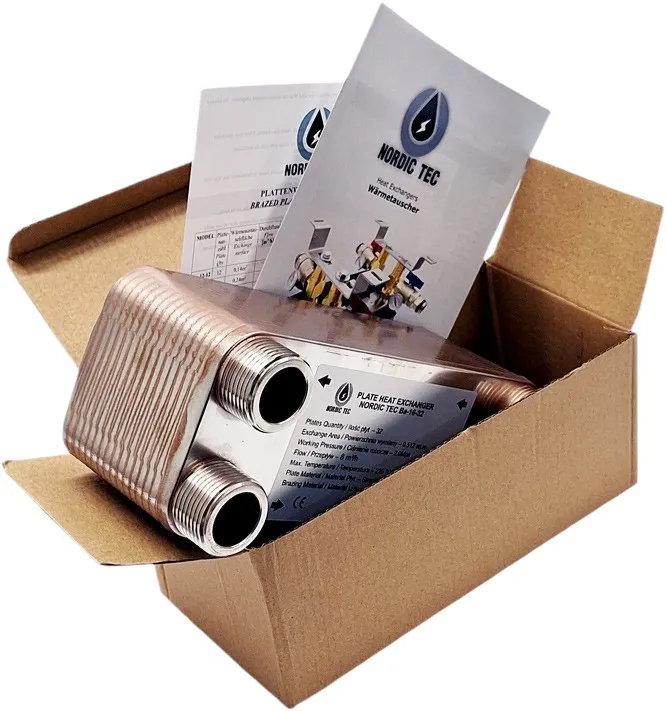

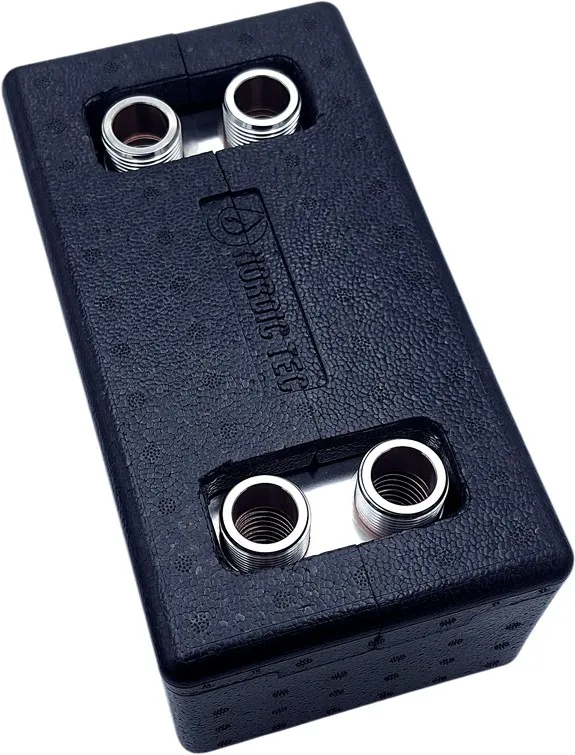

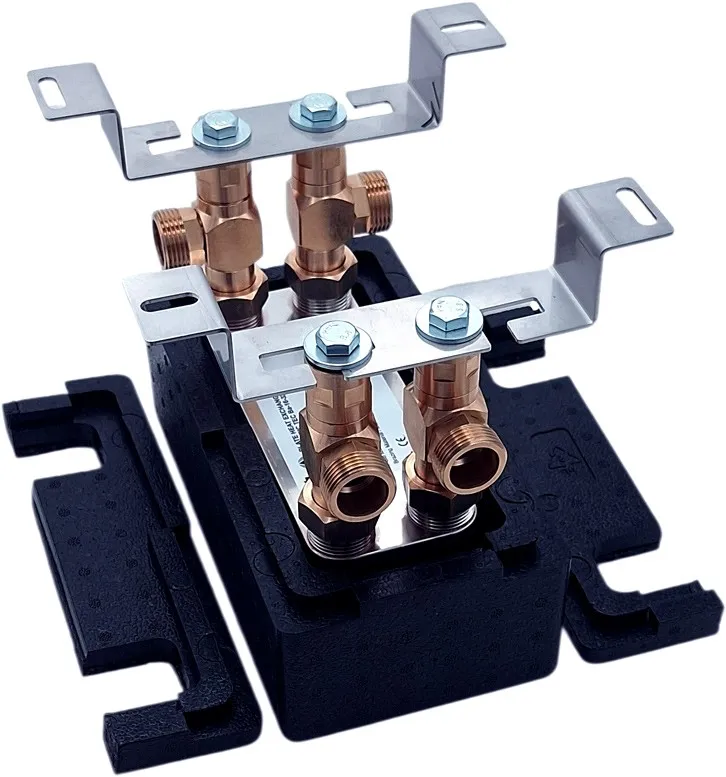

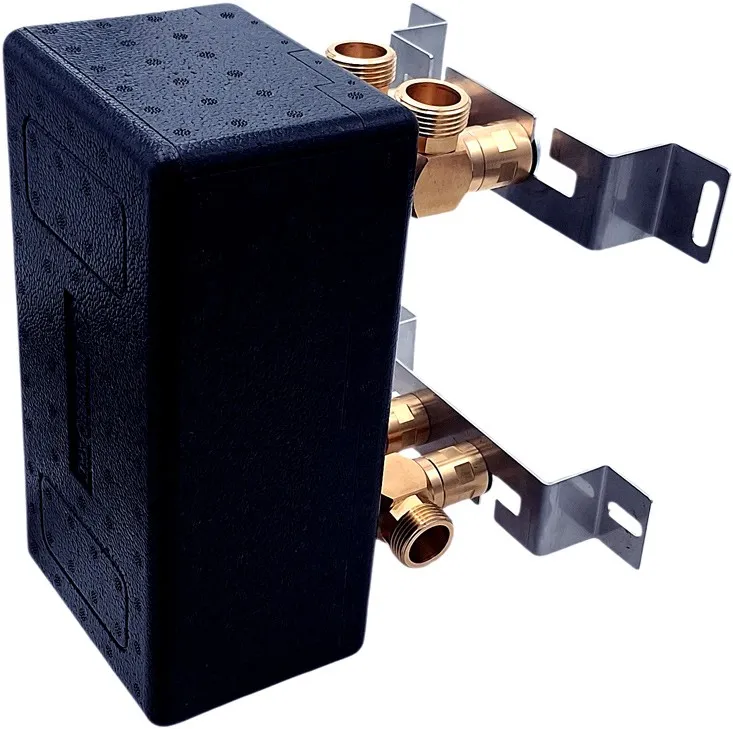

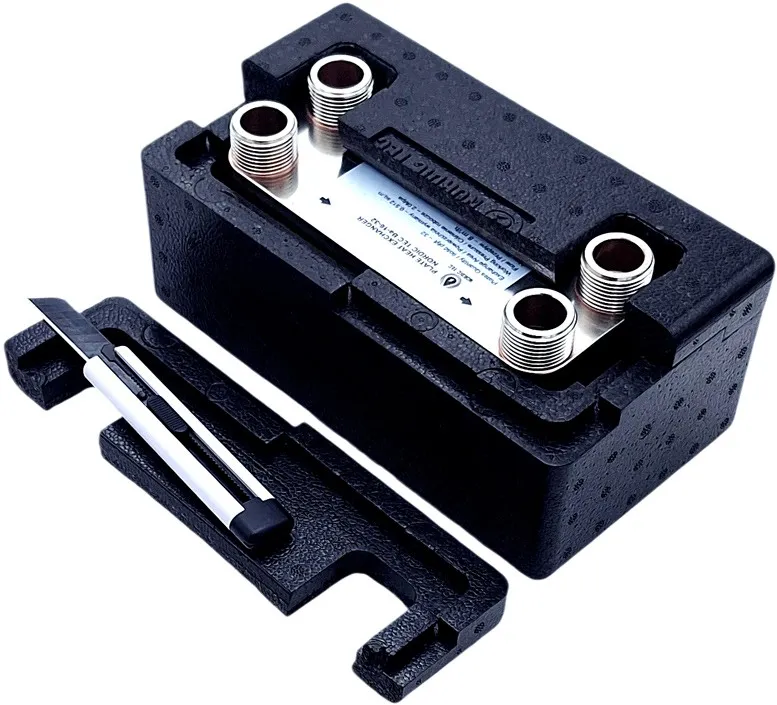

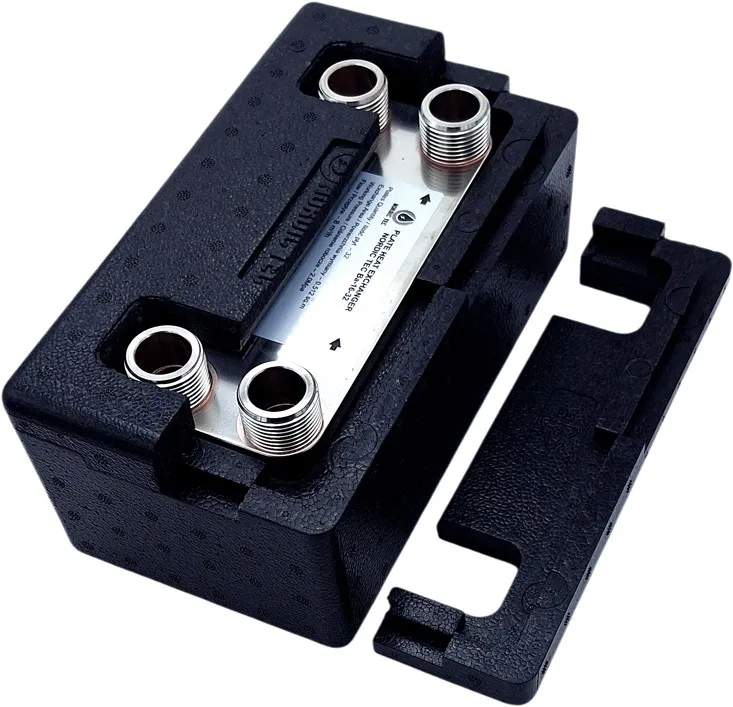

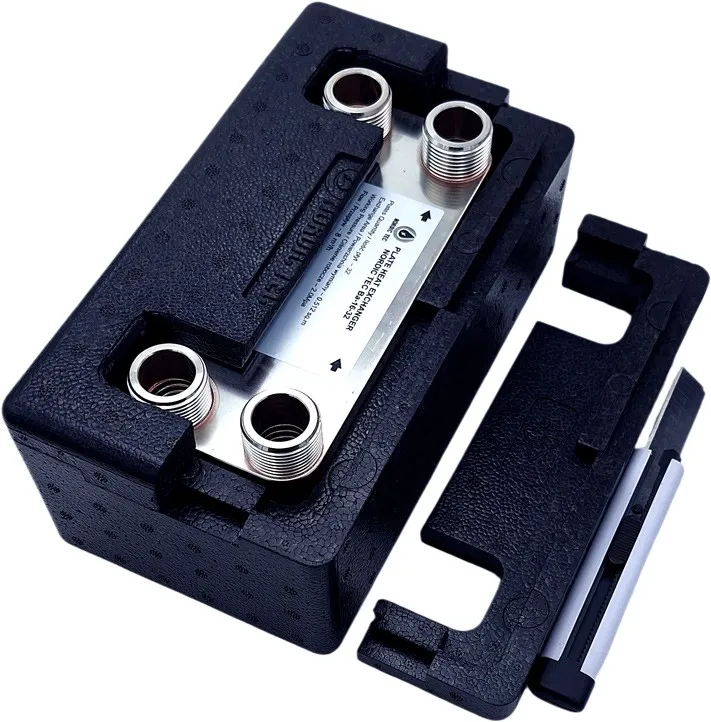

Wymiennik ciepła Ba-16-32 20-40kW 1"

Ba-16-32 — najważniejsze informacje

Ba-16-32 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji grzewczych i użytkowych o mocy 20 do 40 kW. Model z 32 płytami i przyłączami 1" sprawdza się tam, gdzie liczy się separacja układów, stabilna praca i skuteczna wymiana ciepła w CO oraz CWU.

• Moc grzewcza: 20 do 40 kW
• Liczba płyt: 32
• Przyłącza: 4x 1"
• Zastosowanie: instalacje CO, CWU oraz rozdzielenie obiegów

To urządzenie dla użytkowników, którzy chcą skutecznie oddzielić dwa obiegi hydrauliczne i jednocześnie zachować dobrą wydajność wymiany ciepła. Konstrukcja 32-płytowa zapewnia powierzchnię wymiany 0,512 m² i przepływ do 8 000 l/h.

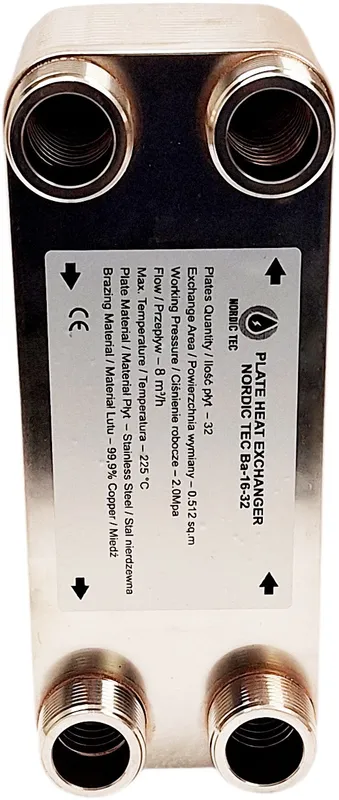

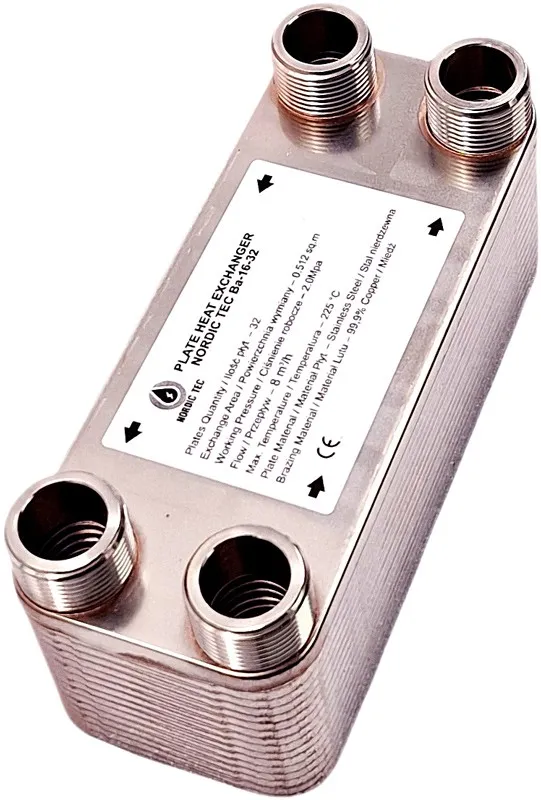

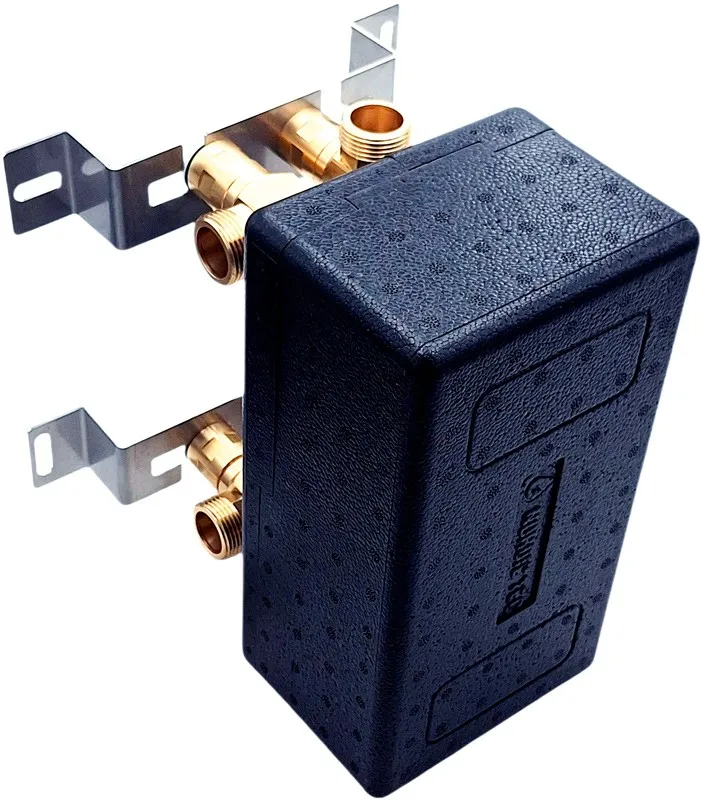

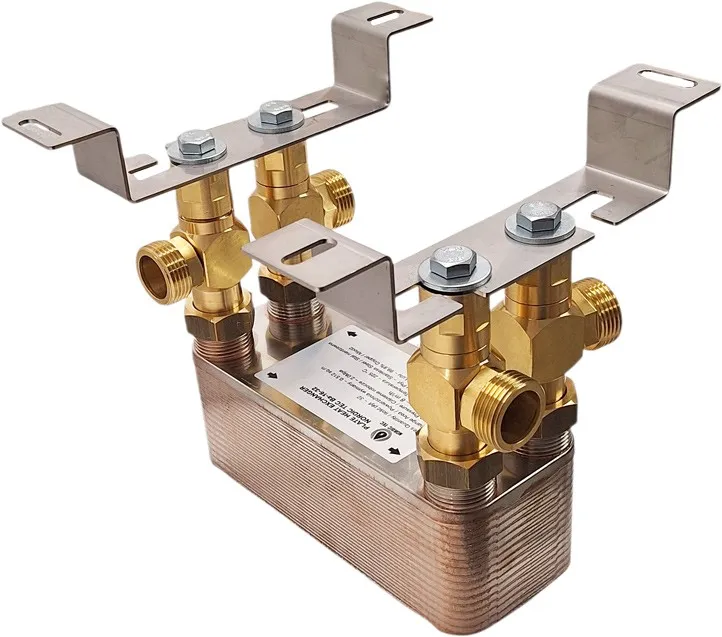

Specyfikacja techniczna wymiennika Ba-16-32

Model	Ba-16-32
Moc grzewcza	20 do 40 kW
Liczba płyt	32
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,512 m²
Maks. przepływ	8 000 l/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Wymiary	220 x 90 x 80 mm
Rozstaw króćców	180 mm / 52 mm
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-32?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania medium po obu stronach instalacji. Ten płytowy wymiennik ciepła znajduje zastosowanie w układach CO i CWU, przy rozdzielaniu układu otwartego od zamkniętego, a także w instalacjach z pompą ciepła, ogrzewaniem podłogowym oraz w wybranych układach chłodniczych.

Korzyści w praktyce

Najważniejszą korzyścią jest bezpieczna separacja obiegów przy zachowaniu sprawnej wymiany energii. To ułatwia modernizację instalacji i dopasowanie różnych źródeł ciepła do istniejącego systemu.

Typowe zastosowania

Model sprawdzi się w domowych instalacjach grzewczych, w układach z kotłem lub kominkiem oraz tam, gdzie potrzebne jest połączenie dwóch obiegów o różnych parametrach pracy.

Ba-16-32 to kompaktowy wymiennik o parametrach odpowiednich do instalacji wymagających stabilnej pracy pod wyższym ciśnieniem i temperaturą. Kluczowe znaczenie mają tu przyłącza 1", 32 płyty, przepływ 8 000 l/h oraz maksymalne ciśnienie robocze 20 bar.

Zasada działania i budowa wymiennika Ba-16-32

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich, karbowanych płyt i przekazują energię przez ich powierzchnię. Obiegi nie mieszają się ze sobą, dzięki czemu wymiennik umożliwia skuteczną separację hydrauliczną przy zachowaniu wysokiej sprawności wymiany ciepła.

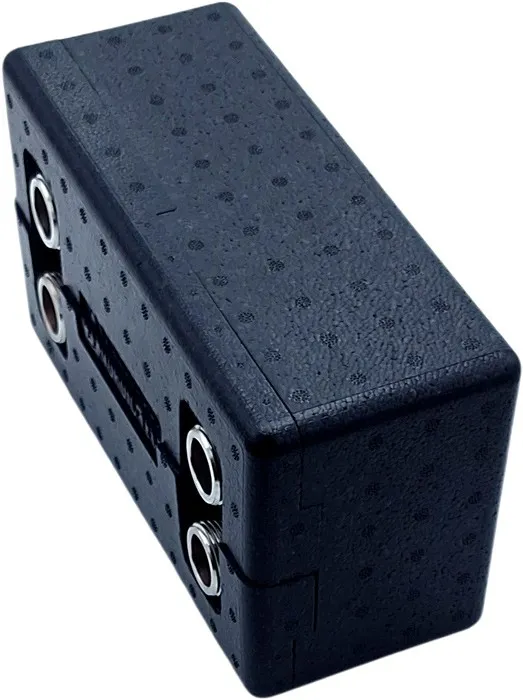

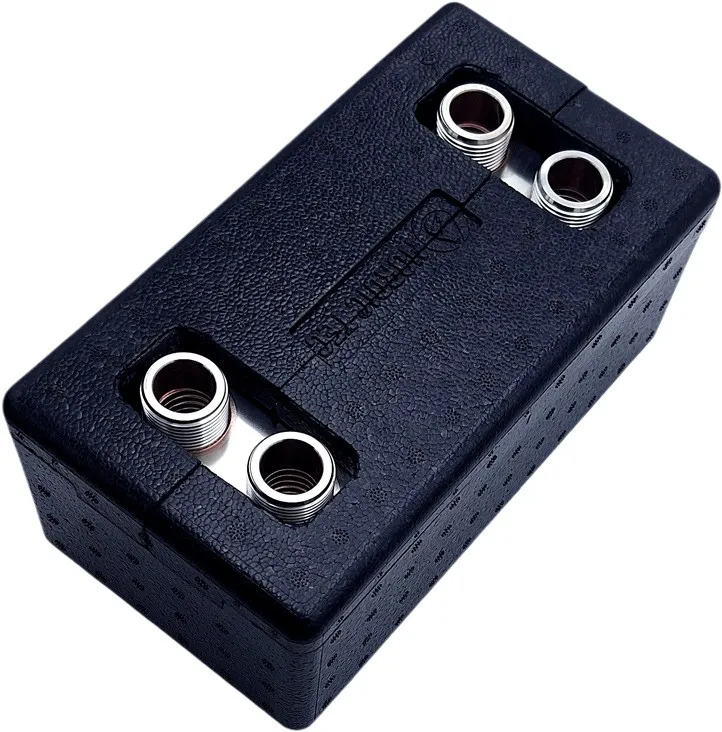

Z czego składa się urządzenie?

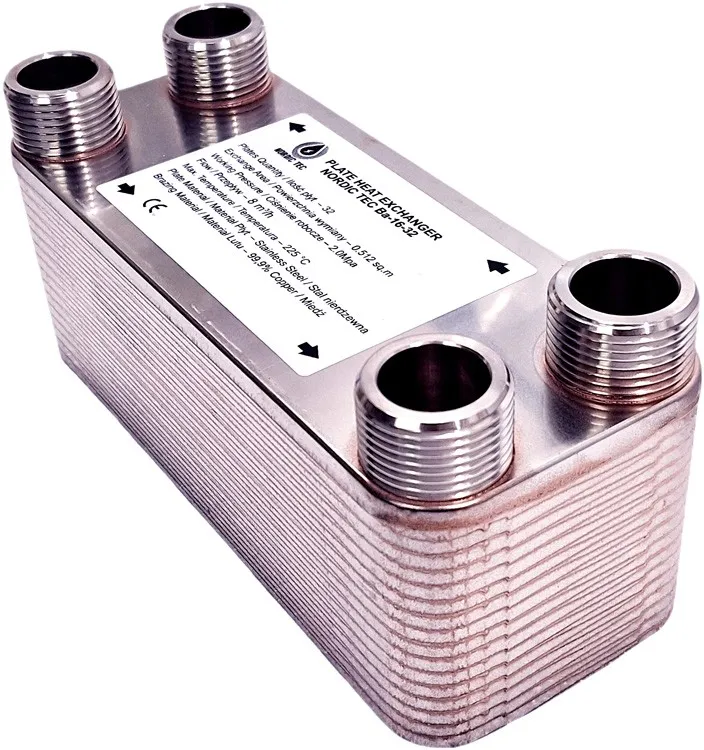

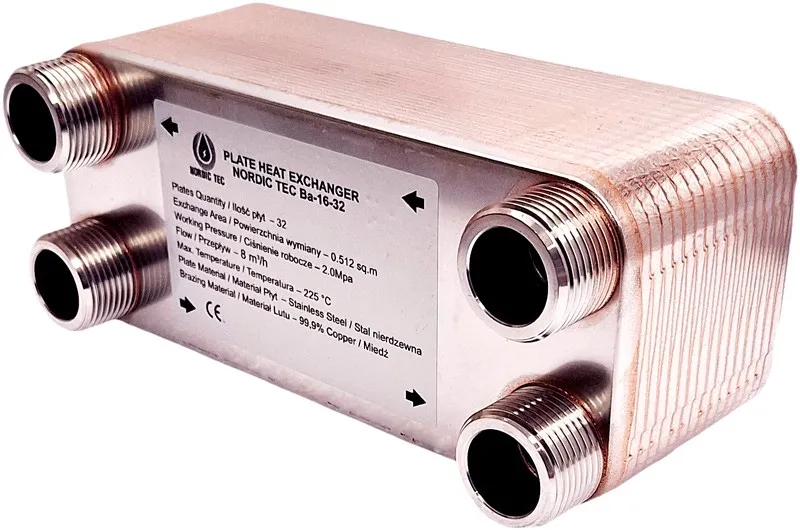

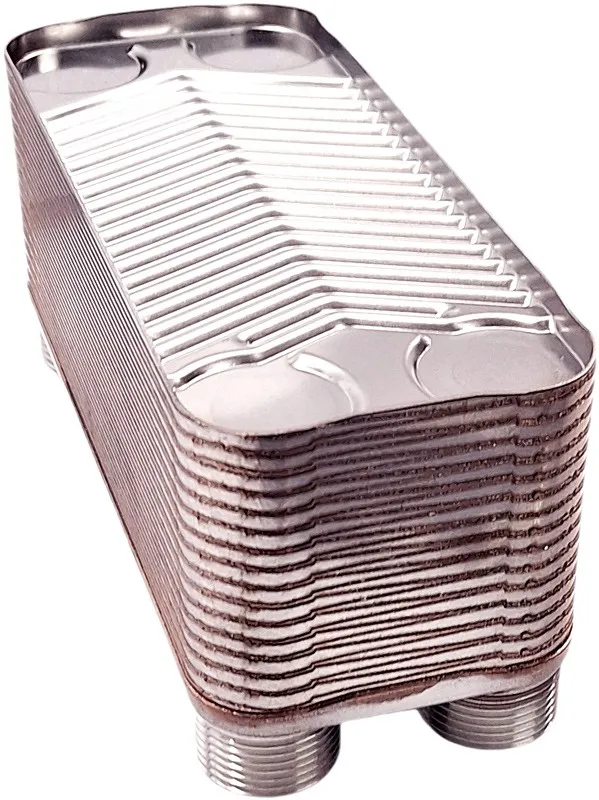

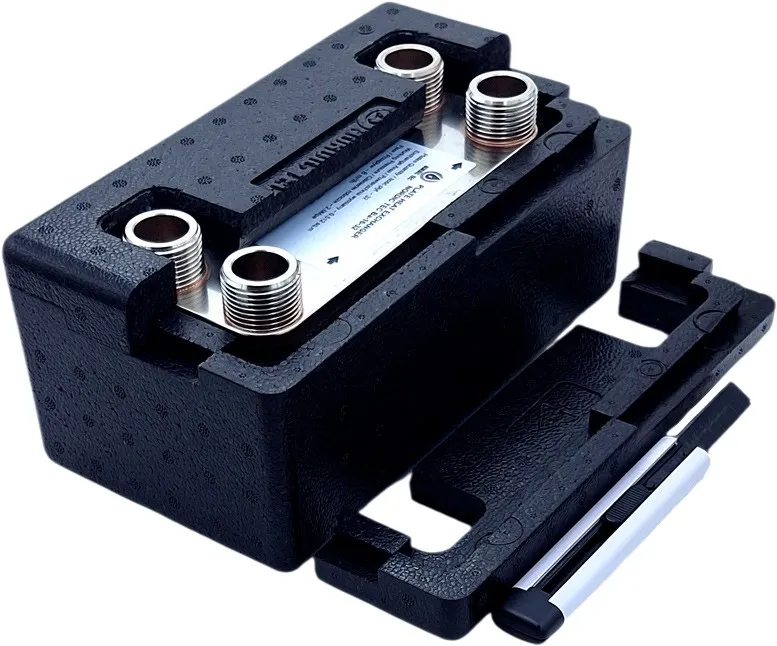

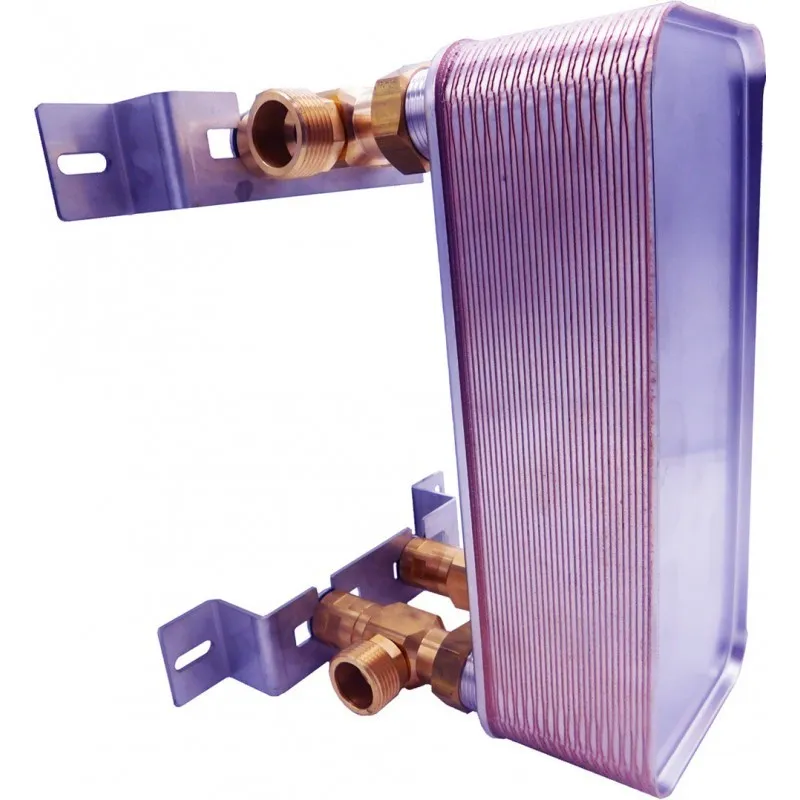

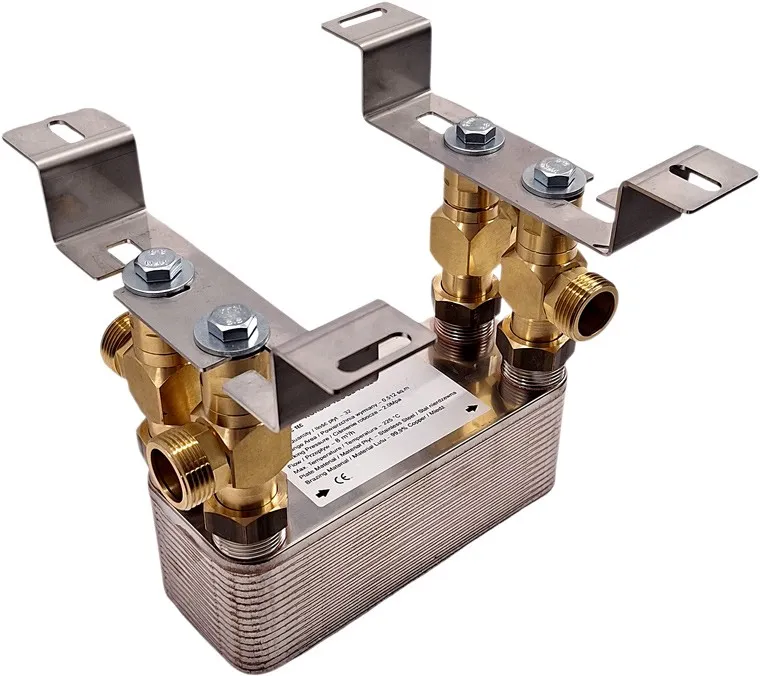

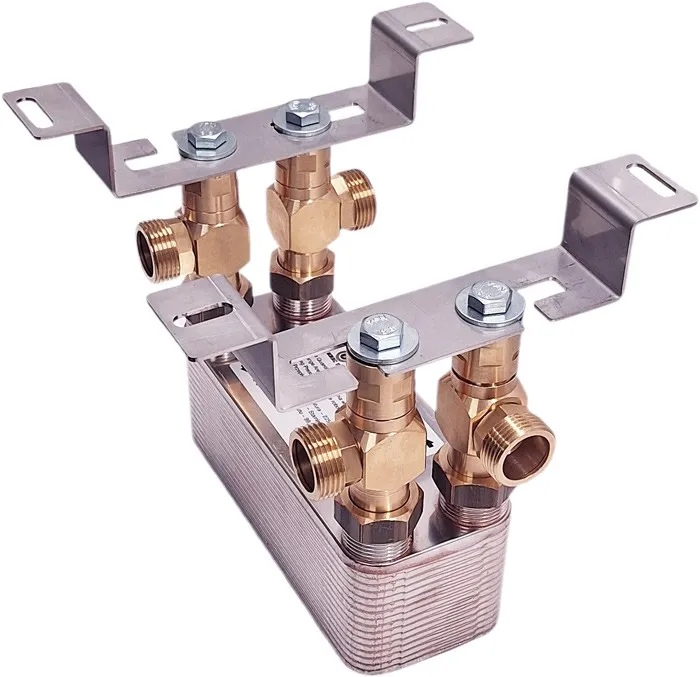

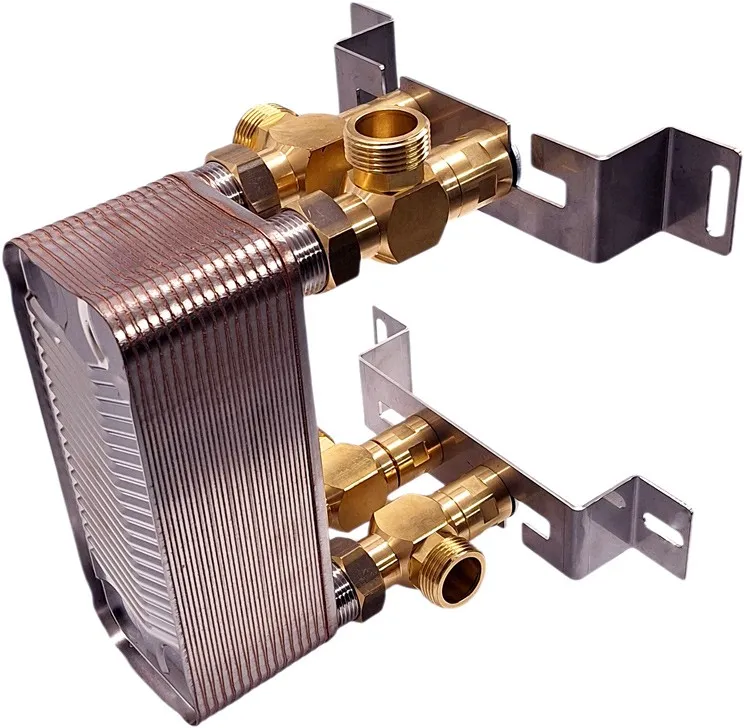

Konstrukcja obejmuje 32 płyty ze stali nierdzewnej 316L, połączone lutowaniem miedzią 99,9% Cu, oraz cztery króćce przyłączeniowe 1". Łączna powierzchnia wymiany wynosi 0,512 m², co wspiera efektywne przekazywanie ciepła w kompaktowej obudowie.

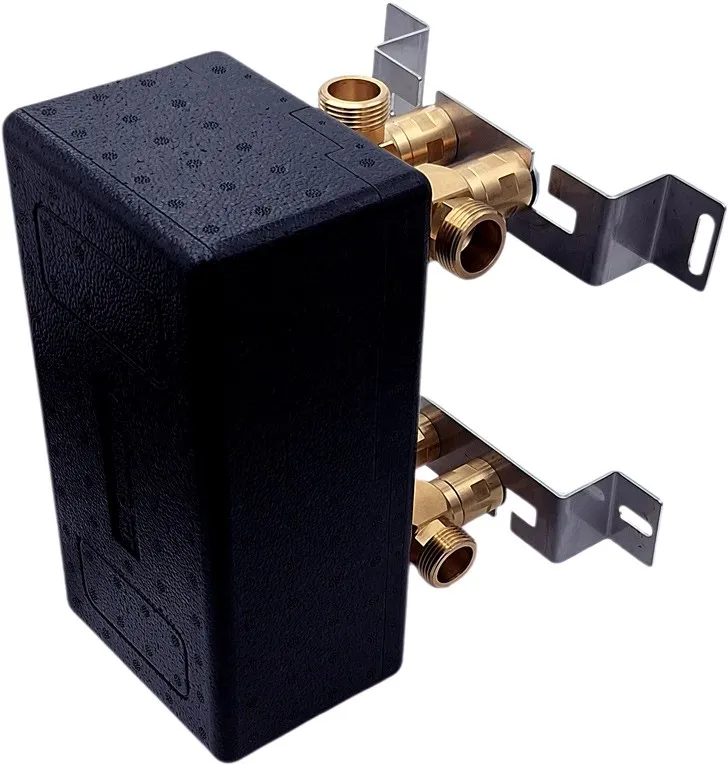

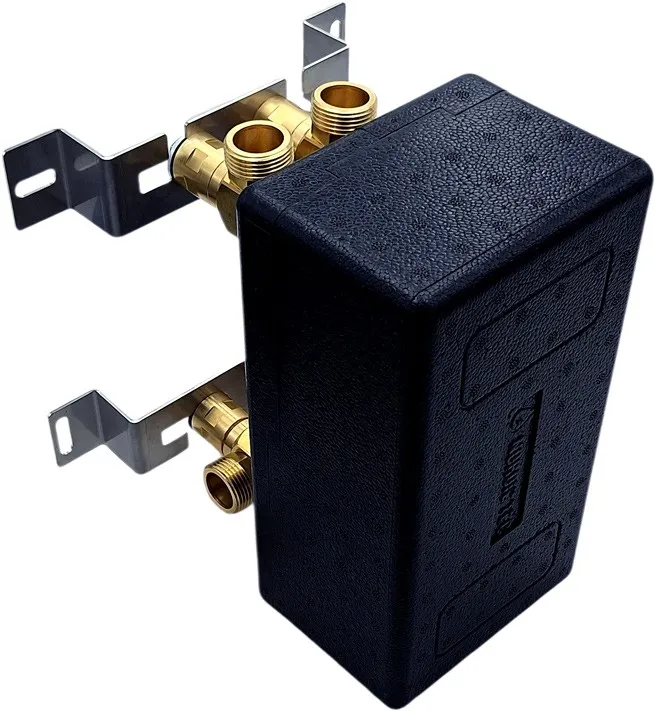

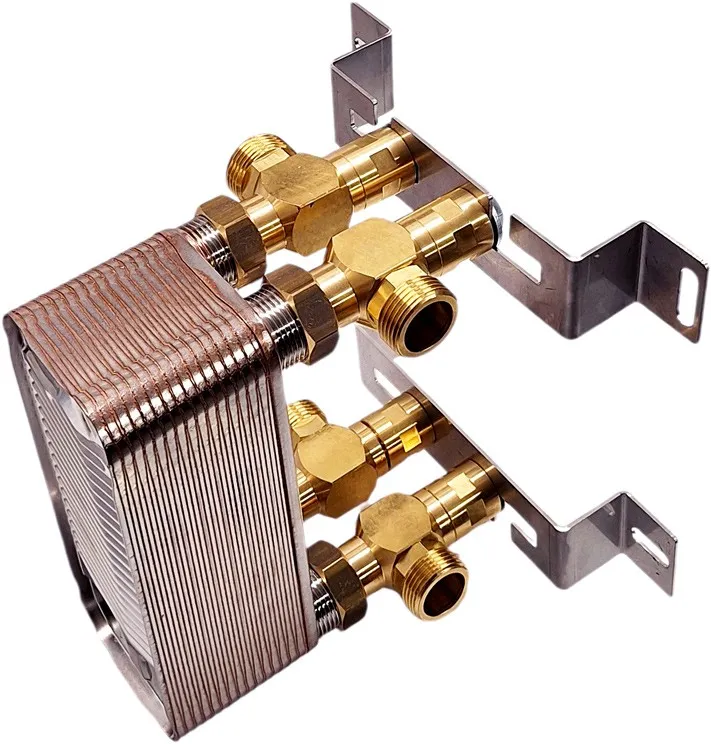

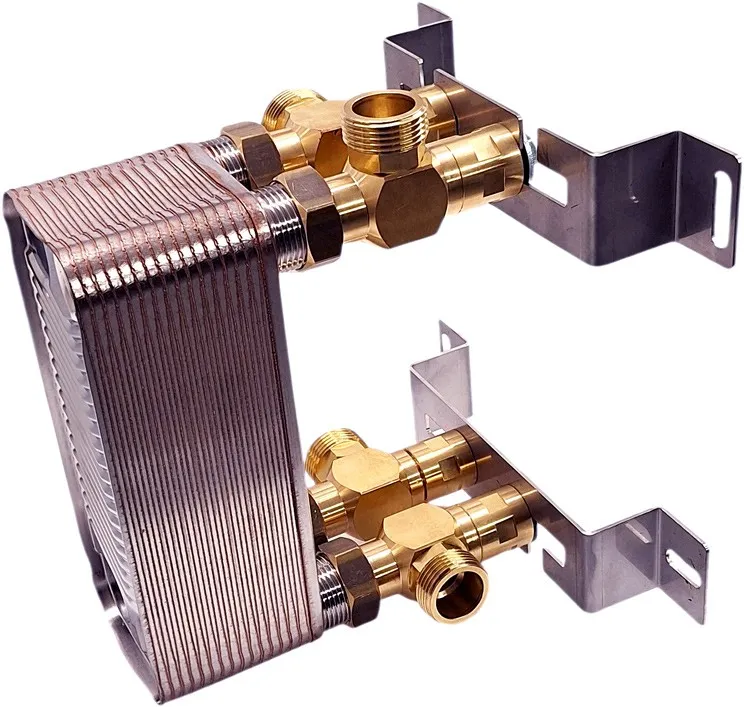

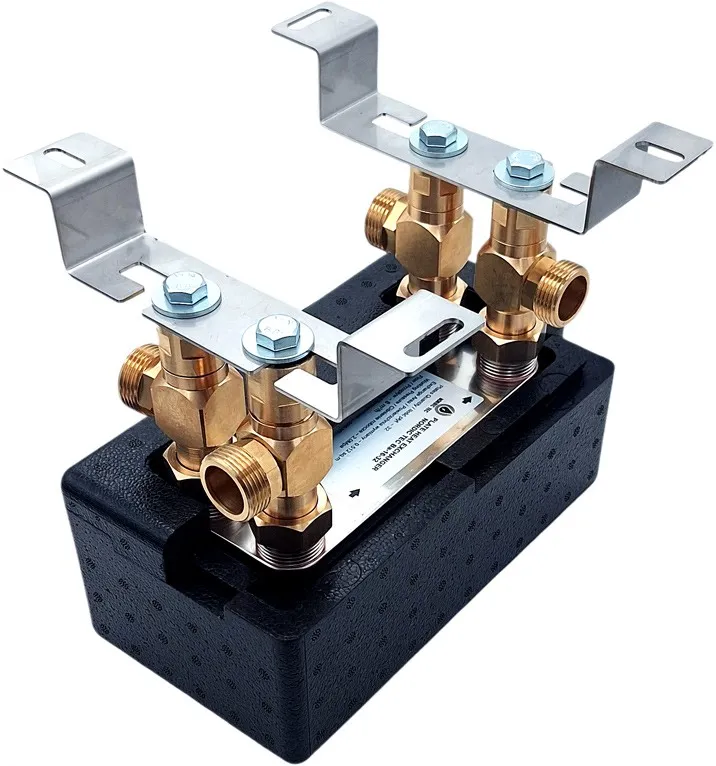

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-32

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych par króćców, z zachowaniem właściwego kierunku przepływu.
• Po każdej stronie warto zastosować filtr mechaniczny, aby ograniczyć ryzyko zanieczyszczenia kanałów między płytami.

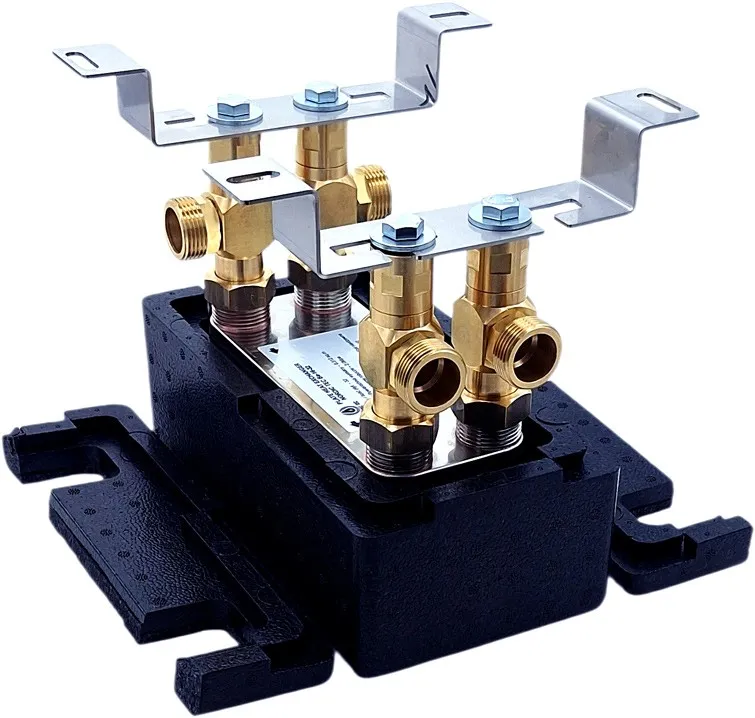

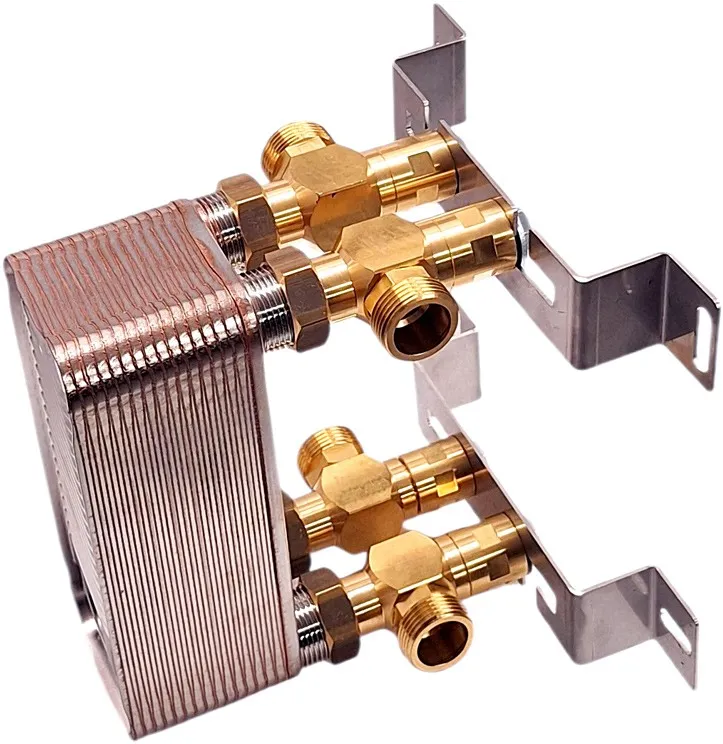

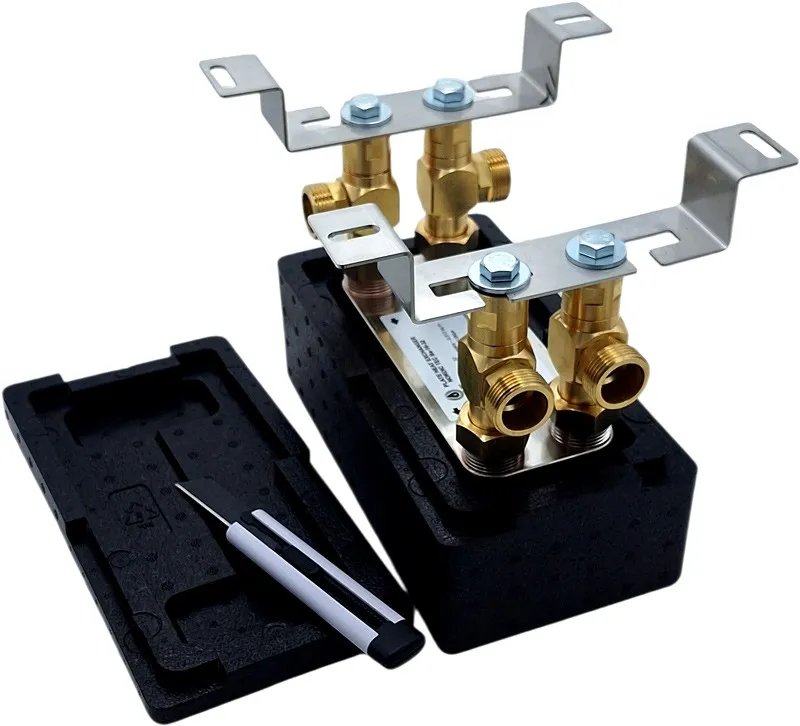

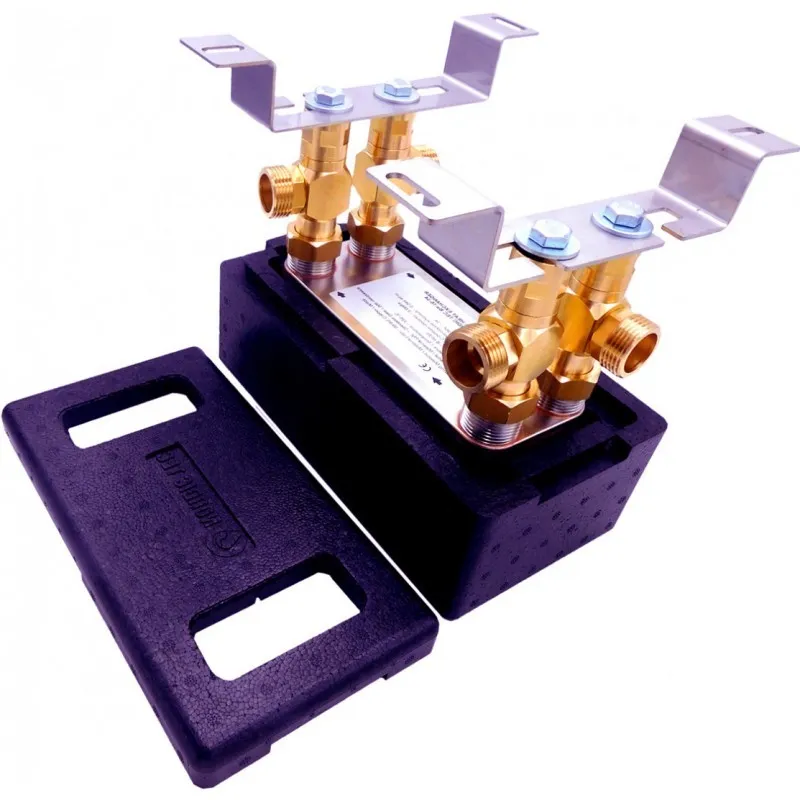

• Zalecane są także zawory odcinające i elementy odpowietrzające, które ułatwiają uruchomienie oraz obsługę instalacji.
• Dobór pompy obiegowej powinien uwzględniać wymagany przepływ do 8 000 l/h.

Przykłady konfiguracji CO i CWU

Model można wykorzystać do połączenia źródła ciepła z instalacją CO, do przygotowania CWU przez oddzielenie obiegów lub do rozdzielenia układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-16-32 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła ciepła: 20 do 40 kW.
• Ważne są także przepływ do 8 000 l/h, średnica przyłączy 1" oraz dopuszczalne ciśnienie robocze 20 bar.
• Trzeba uwzględnić różnicę temperatur między obiegami, rodzaj medium i potrzebę separacji układów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większej powierzchni wymiany lub większej rezerwy przepływu. Ma to znaczenie szczególnie w rozbudowanych układach grzewczych i przy wymagających warunkach pracy.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, działania, doboru i współpracy z różnymi typami instalacji. Poniżej znajdziesz krótkie wyjaśnienia, które pomagają potwierdzić, czy ten model pasuje do planowanego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić układy o różnych parametrach pracy i bezpiecznie połączyć elementy instalacji CO lub CWU. To częsty wybór przy modernizacji systemów grzewczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa przepływające media. Każde medium płynie po innej stronie płyt, więc obiegi pozostają odseparowane. Karbowana konstrukcja płyt zwiększa powierzchnię i intensyfikuje wymianę ciepła.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować dwa obiegi hydrauliczne. Dotyczy to układów CO, CWU, instalacji z pompą ciepła, ogrzewania podłogowego oraz połączeń między układem otwartym i zamkniętym. To także dobre rozwiązanie przy rozbudowie istniejącej instalacji.

Jak dobrać moc wymiennika ciepła?

Moc należy dobrać do parametrów całej instalacji, nie tylko do samego źródła ciepła. Trzeba uwzględnić zakres 20 do 40 kW, wymagany przepływ 8 000 l/h, średnicę przyłączy 1" oraz różnice temperatur między obiegami. W bardziej wymagających układach warto przewidzieć zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, temperatura zasilania i sposób podłączenia obiegów. Przed zakupem warto porównać wymagania systemu z przyłączami 1" i wydajnością wymiennika.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
