Wymiennik ciepła Ba-95-50 2" (50) 200-300kW

Ba-95-50 — najważniejsze informacje

Ba-95-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji wymagających mocy 200 do 300 kW. Model z przyłączami 2" i pakietem 50 płyt sprawdza się w układach CO, CWU, z pompą ciepła oraz tam, gdzie potrzebna jest skuteczna separacja obiegów.

• Moc grzewcza: 200 do 300 kW
• Liczba płyt: 50
• Przyłącza: 2" / DN 50
• Zastosowanie: CO, CWU, pompy ciepła, rozdzielenie układu otwartego i zamkniętego

To przemysłowy wymiennik do instalacji, w których liczy się duża wydajność, wysoki przepływ i odporność na wymagające warunki pracy. Parametry robocze do 30 bar i temperatura do +230°C ułatwiają dobór do rozbudowanych układów grzewczych oraz chłodniczych.

Specyfikacja techniczna wymiennika Ba-95-50

Model	Ba-95-50
Moc grzewcza	200 do 300 kW
Liczba płyt	50
Przyłącza	4x 2" (50)
Powierzchnia wymiany ciepła	4,750 m²
Maks. przepływ	35 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Wymiary	616 x 191 x 130 mm
Rozstaw przyłączy	519 mm / 92 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-95-50?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie oddzielić instalacje pracujące na różnych parametrach. Ten płytowy wymiennik ciepła pomaga utrzymać sprawną wymianę energii przy dużym przepływie i stabilnej pracy całego układu.

Typowe zastosowania

Model znajduje zastosowanie w instalacjach CO i CWU, we współpracy z pompą ciepła, w ogrzewaniu podłogowym, a także w układach grzewczych i chłodniczych. Sprawdza się również tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego.

Model Ba-95-50 został zaprojektowany do pracy w instalacjach o większym obciążeniu cieplnym i hydraulicznym. Kluczowe parametry to moc 200 do 300 kW, przyłącza 2" / DN 50, przepływ 35 m3/h, ciśnienie robocze do 30 bar oraz maksymalna temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-95-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu obu obiegów. Taki układ zapewnia skuteczną wymianę ciepła i jednocześnie zachowuje pełną separację medium po stronie pierwotnej i wtórnej.

Z czego składa się urządzenie?

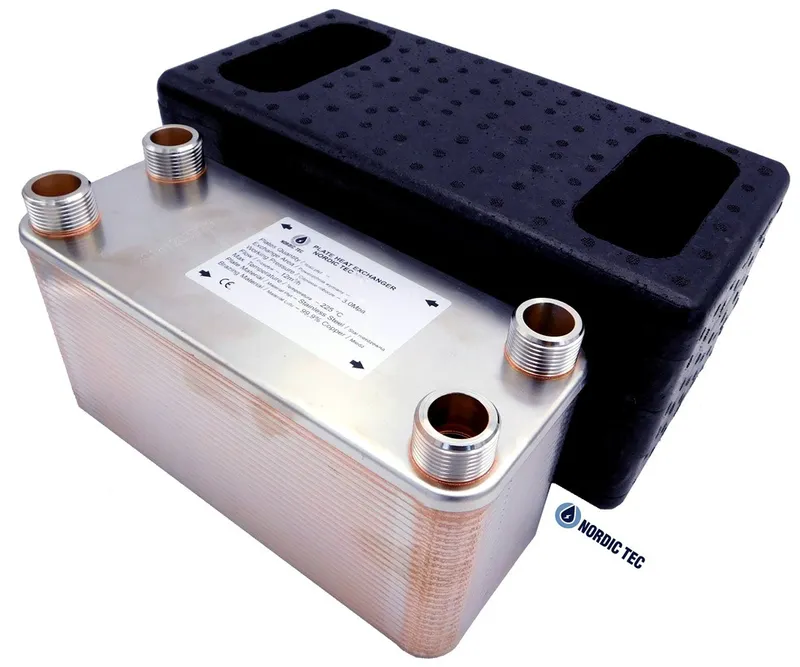

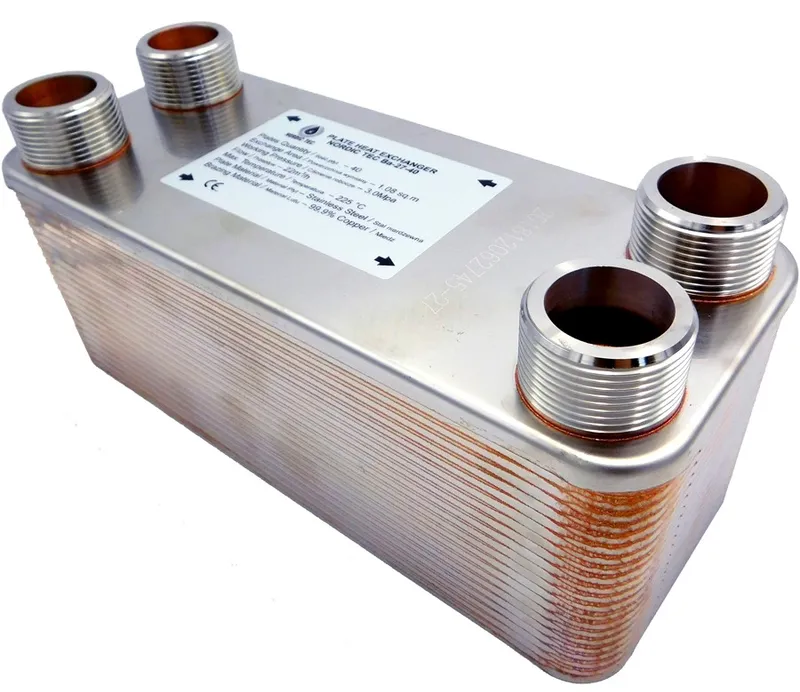

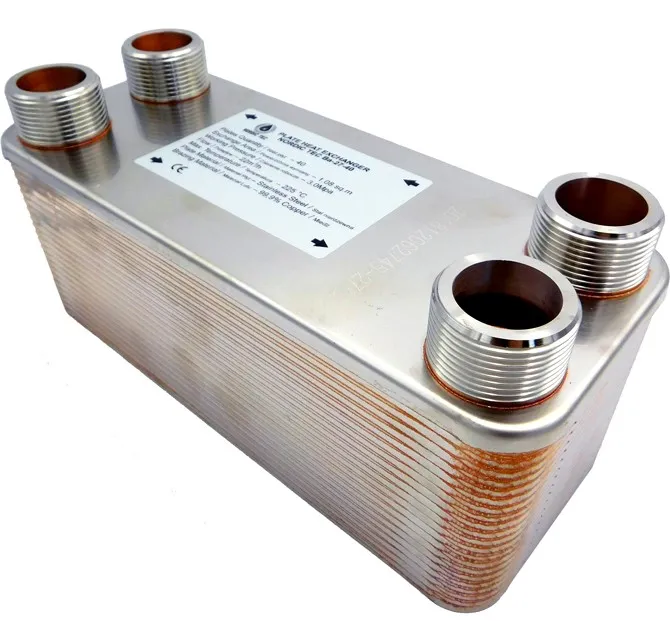

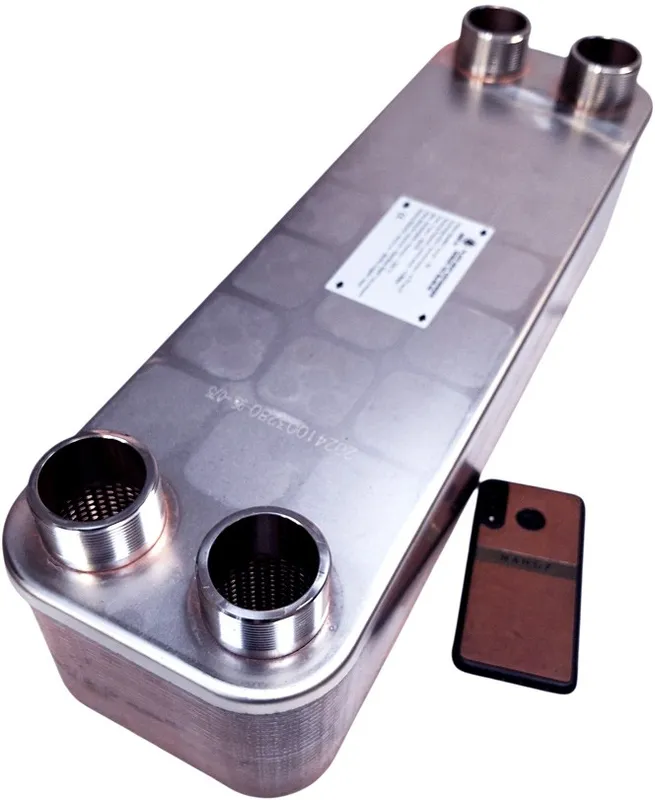

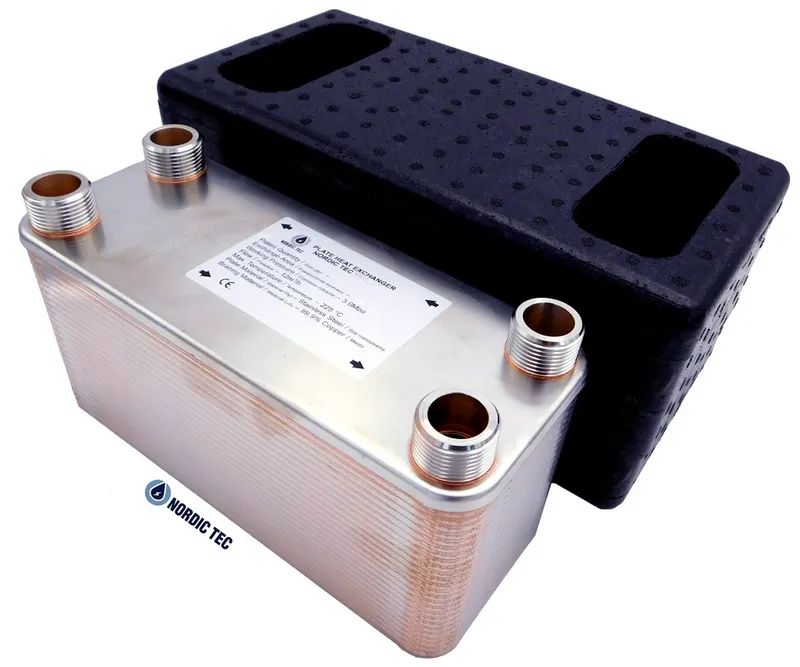

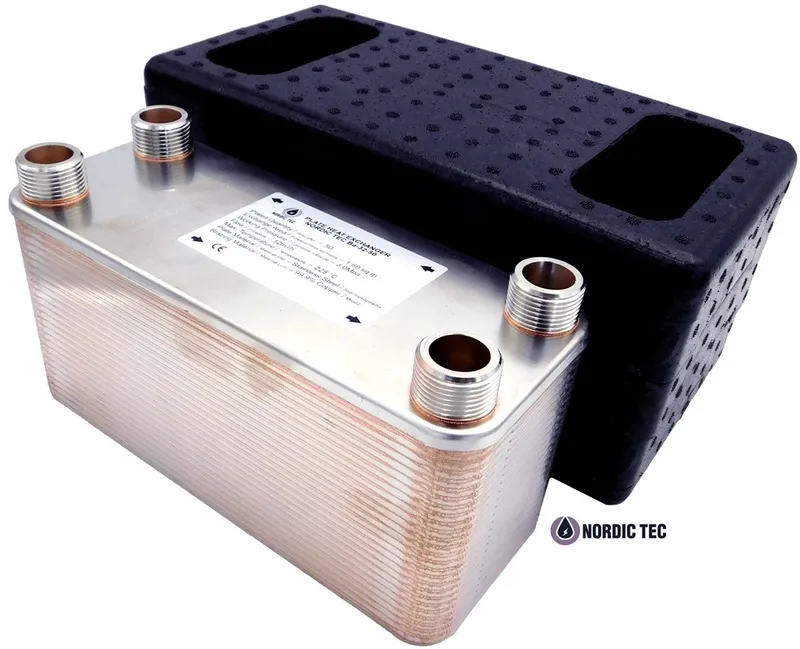

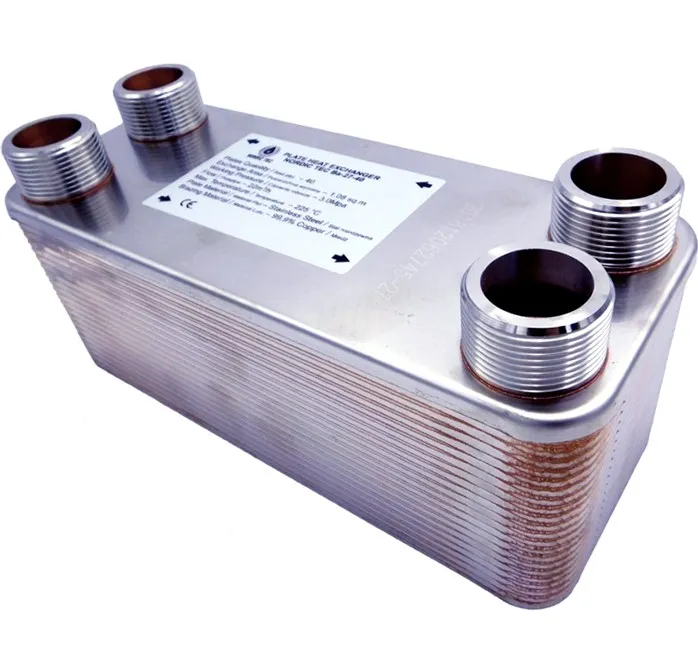

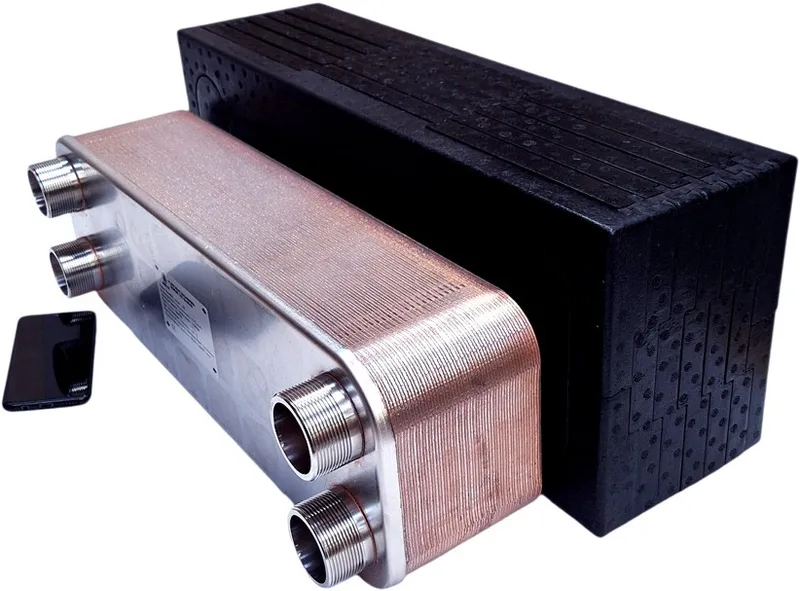

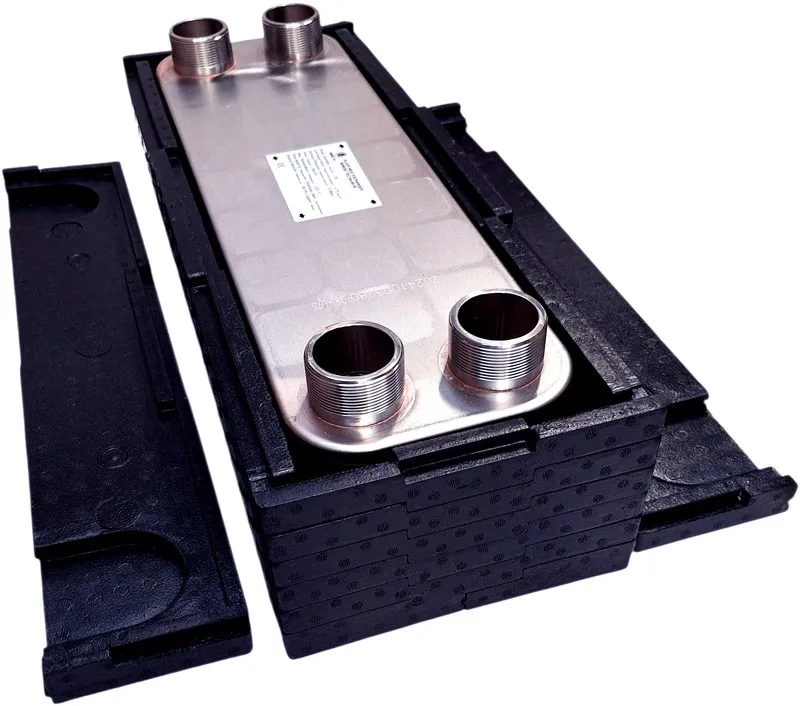

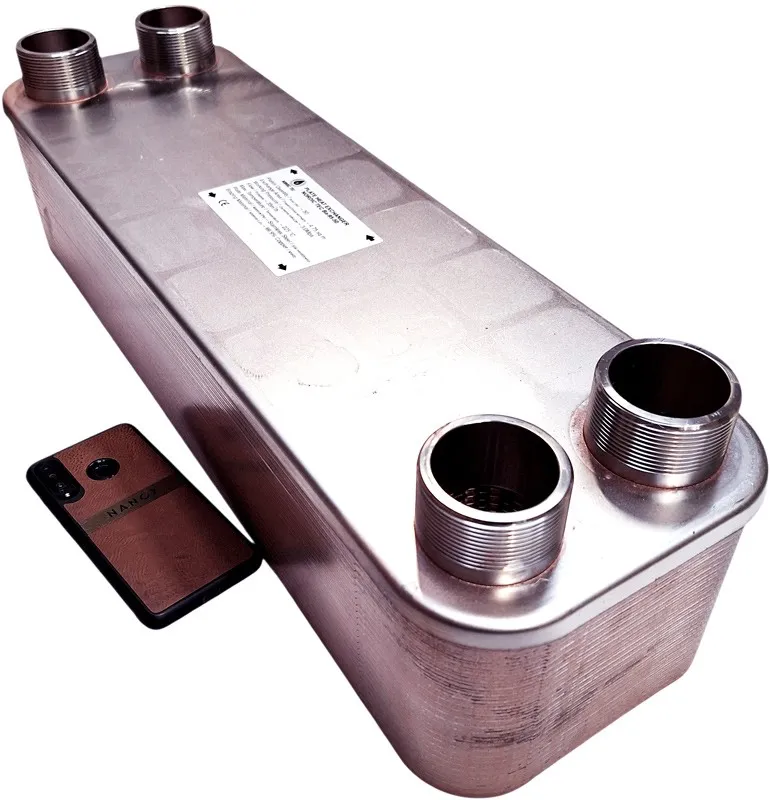

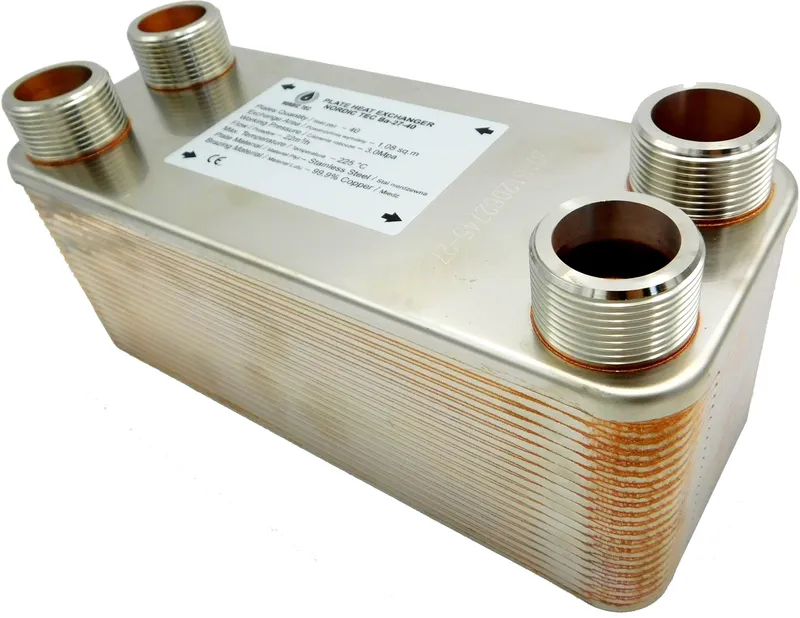

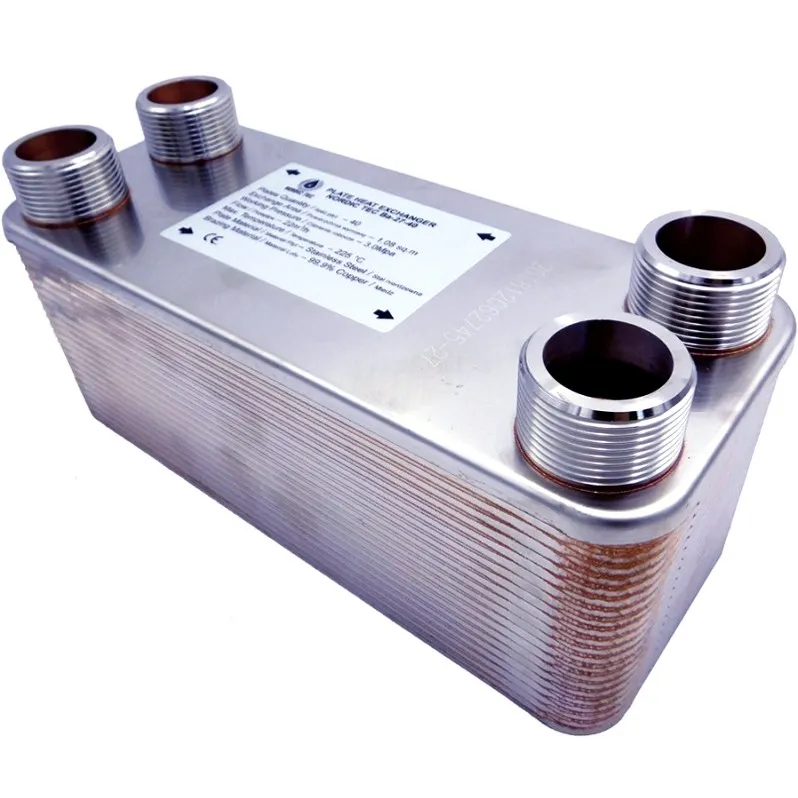

Konstrukcja wykorzystuje 50 płyt ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 2" oraz zwarta obudowa o wymiarach 616 x 191 x 130 mm.

Schemat podłączenia i montaż w instalacji wymiennika Ba-95-50

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać sprawną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Pompy obiegowe powinny być dobrane do wymaganego przepływu 35 m3/h oraz oporów całego układu.

Przykłady konfiguracji CO i CWU

Model może pracować między pompą ciepła a instalacją CO, między źródłem ciepła a obiegiem CWU oraz w układach wymagających rozdzielenia obiegu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-95-50 do instalacji?

Kluczowe parametry doboru

• Dopasuj wymiennik do mocy źródła: 200 do 300 kW.
• Uwzględnij wymagany przepływ: 35 m3/h.
• Sprawdź średnicę przyłączy: 2" / DN 50.
• Weź pod uwagę różnicę temperatur, rodzaj medium i potrzebę separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, mniejszej straty ciśnienia lub zapasu mocy dla zmiennych warunków pracy. Jeśli układ pracuje blisko granicznych parametrów, pomocne będzie doradztwo techniczne Aquaventis.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób działania i dobór tego modelu do instalacji grzewczej lub chłodniczej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić różne części instalacji i bezpiecznie współpracować z CO, CWU czy pompą ciepła. To częsty wybór przy rozdzielaniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, ale same media nie mieszają się ze sobą. Taka konstrukcja pozwala uzyskać wysoką sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów lub przekazanie ciepła między instalacjami o różnych parametrach pracy. Dotyczy to modernizacji systemów, współpracy z pompą ciepła, CWU i ogrzewaniem podłogowym. Jest też użyteczny w układach grzewczych oraz chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, wymaganym przepływie i różnicy temperatur. W tym modelu kluczowe parametry to 200 do 300 kW, 35 m3/h oraz przyłącza 2" / DN 50. Trzeba też uwzględnić rodzaj medium i wymagania całej instalacji.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli ich parametry mieszczą się w zakresie pracy wymiennika. Należy potwierdzić moc, przepływ, temperatury zasilania oraz średnicę przyłączy. Szczególnie ważne jest poprawne dopasowanie hydrauliczne całego układu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
