Wymiennik ciepła Ba-60-70 6/4" 140-270 kW

Ba-60-70 — najważniejsze informacje

Ba-60-70 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do większych instalacji grzewczych i chłodniczych o mocy 140 do 270 kW. Model z 70 płytami, przyłączami 6/4" i przepływem do 22 m3/h sprawdza się tam, gdzie liczy się separacja układów, wysoka wydajność i stabilna praca przy ciśnieniu do 30 bar.

• Moc grzewcza: 140 do 270 kW
• Liczba płyt: 70
• Przyłącza: 6/4" / DN40
• Zastosowanie: CO, CWU, pompy ciepła, chłodzenie i rozdzielenie układów

To rozwiązanie dla instalacji, w których trzeba skutecznie odseparować obiegi i zachować wysoką sprawność wymiany ciepła przy dużym przepływie.

Specyfikacja techniczna wymiennika Ba-60-70

Model	Ba-60-70
Moc grzewcza	140 do 270 kW
Liczba płyt	70
Przyłącza	4x 6/4" (DN40) | G1 1/2"
Powierzchnia wymiany ciepła	4,200 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Materiał	Stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	ciecze

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-70?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie rozdzielić różne części instalacji i dopasować ich parametry pracy. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie jeden obieg pracuje na glikolu, a drugi na wodzie lub gdy trzeba oddzielić układ otwarty od zamkniętego.

Typowe zastosowania

Model nadaje się do instalacji CO i CWU, współpracy z pompą ciepła, ogrzewaniem podłogowym, nagrzewnicami oraz układami chłodniczymi. Może pracować również w większych kotłowniach, obiektach usługowych, halach i budynkach o dużym zapotrzebowaniu na moc.

Model Ba-60-70 został zaprojektowany do pracy w wymagających układach z dużym przepływem i wysokimi parametrami roboczymi. Na dobór wpływają przede wszystkim moc, średnica przyłączy, dopuszczalne ciśnienie oraz temperatura pracy.

Zasada działania i budowa wymiennika Ba-60-70

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ zapewnia skuteczną wymianę ciepła, a jednocześnie chroni instalację przed mieszaniem czynników.

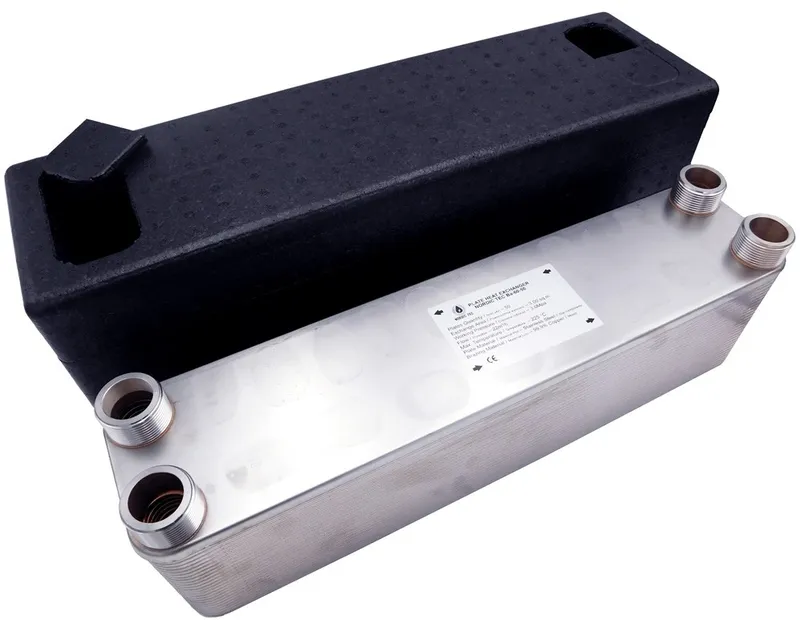

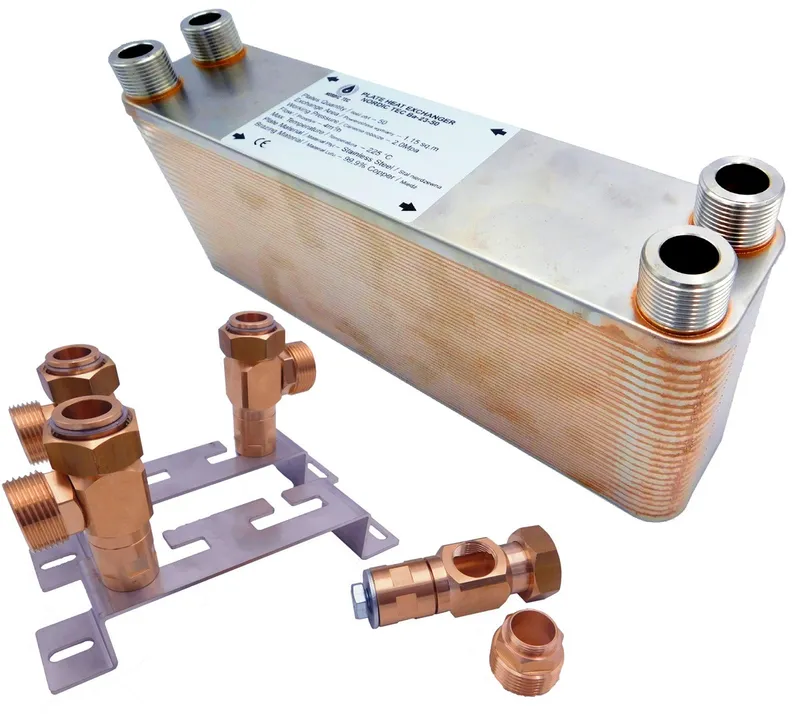

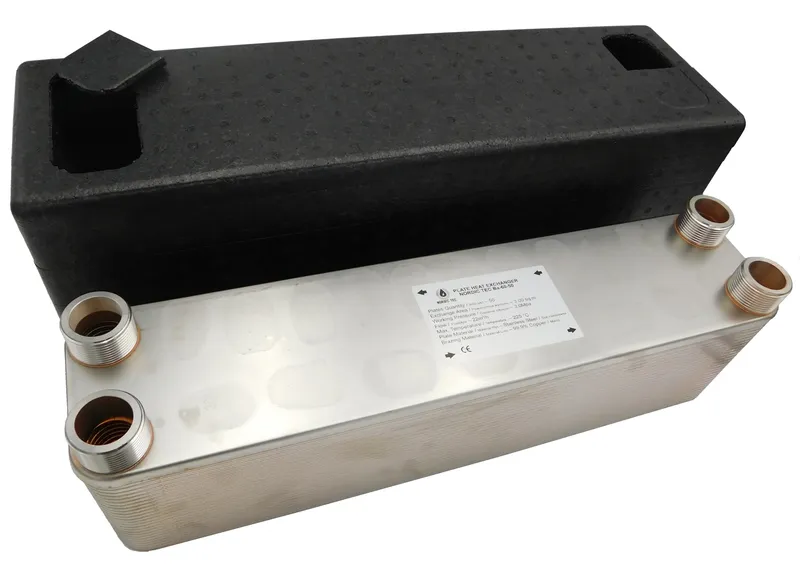

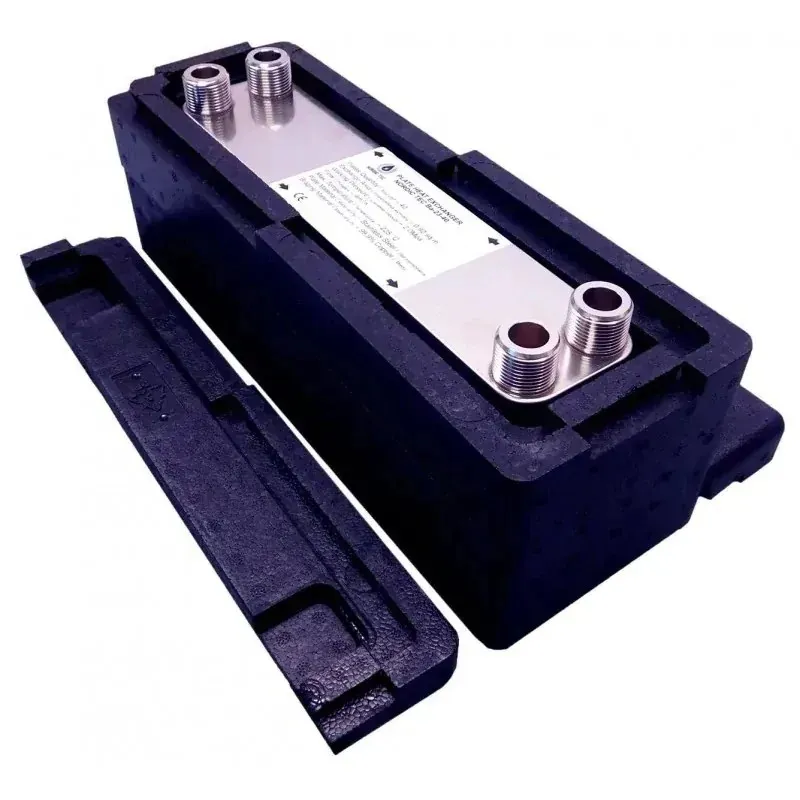

Z czego składa się urządzenie?

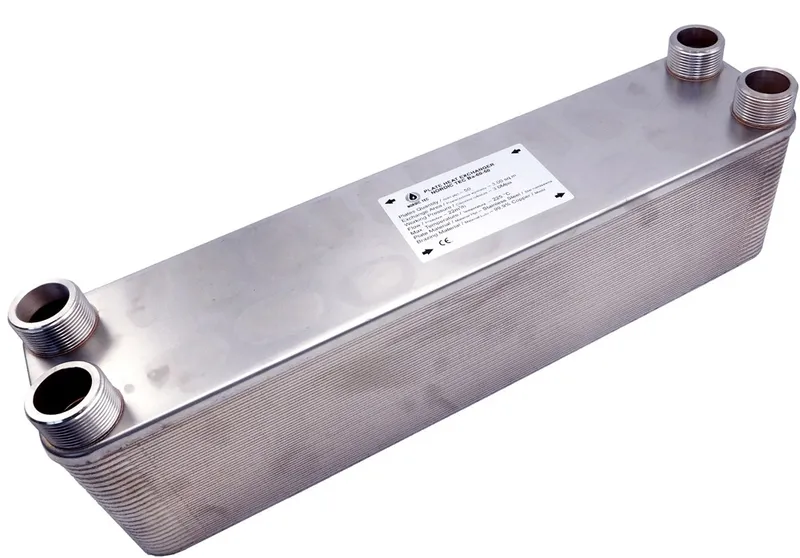

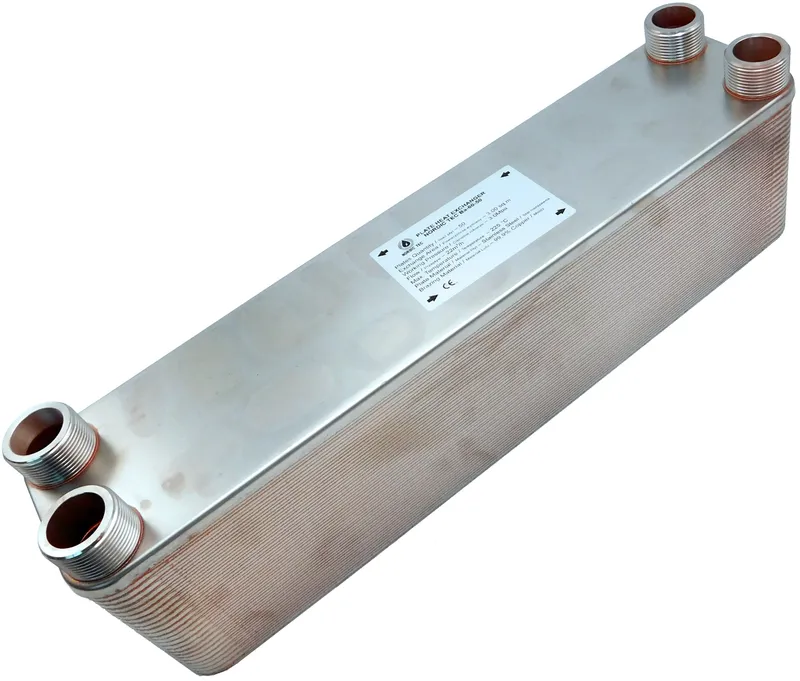

Konstrukcja obejmuje 70 płyt ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu, oraz króćce przyłączeniowe 4x 6/4". Dodatkowo urządzenie przystosowano do pracy z cieczami przy ciśnieniu roboczym do 30 bar i temperaturze do +230°C.

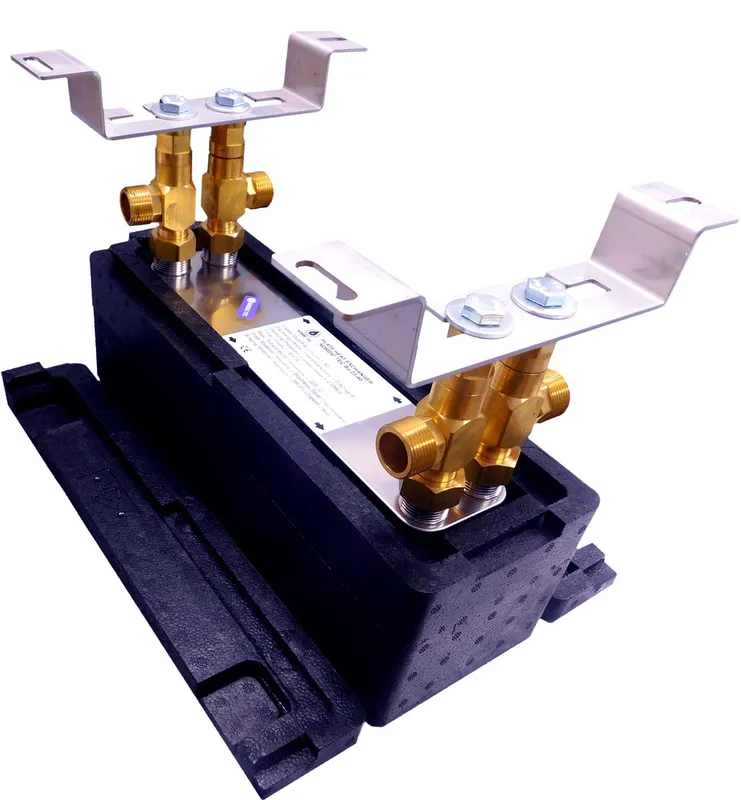

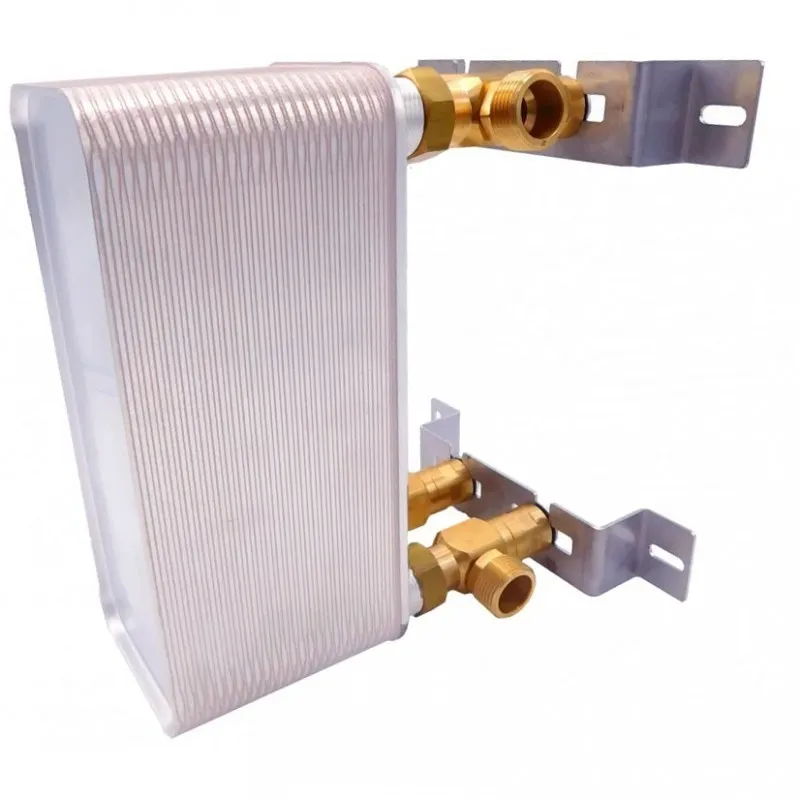

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-70

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z kierunkiem przepływu, tak aby zapewnić efektywną wymianę ciepła.
• W instalacji warto przewidzieć filtrację, odpowietrzenie oraz zawory odcinające po obu stronach wymiennika.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO
• kocioł ↔ obieg CWU
• układ otwarty ↔ układ zamknięty

Jak dobrać wymiennik Ba-60-70 do instalacji?

Kluczowe parametry doboru

• moc źródła i odbioru: 140 do 270 kW
• maksymalny przepływ: 22 m3/h
• średnica przyłączy: 6/4" / DN40
• rodzaj medium i wymagana separacja obiegów
• temperatura pracy do +230°C i ciśnienie do 30 bar

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy instalacja pracuje z dużym przepływem, ma niewielką różnicę temperatur albo wymaga zapasu wydajności. W praktyce ten model jest dobrym wyborem do większych systemów, gdzie mały wymiennik mógłby ograniczać moc lub zwiększać straty ciśnienia.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania i doboru tego modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy Ba-60-70 pasuje do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji i bezpiecznie połączyć układy o innych parametrach pracy. Typowe zastosowania to CO, CWU, pompy ciepła oraz rozdzielenie układu otwartego i zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, a same media nie mieszają się ze sobą. Taka budowa pozwala uzyskać wysoką sprawność wymiany przy kompaktowej konstrukcji.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów lub współpraca różnych części instalacji. Dotyczy to m.in. pomp ciepła, ogrzewania podłogowego, CWU, układów glikolowych i modernizacji kotłowni. To także dobre rozwiązanie dla systemów grzewczych i chłodniczych o różnych parametrach pracy.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie, różnicy temperatur i średnicy przyłączy. W tym modelu zakres mocy wynosi 140 do 270 kW, a maksymalny przepływ 22 m3/h. Trzeba też uwzględnić rodzaj medium oraz wymagane ciśnienie i temperaturę pracy.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Szczególnie dobrze sprawdza się przy rozdzieleniu obiegu pompy ciepła od instalacji CO lub układu z glikolem. Ostateczny dobór warto potwierdzić przez moc, przepływ i temperatury zasilania.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
