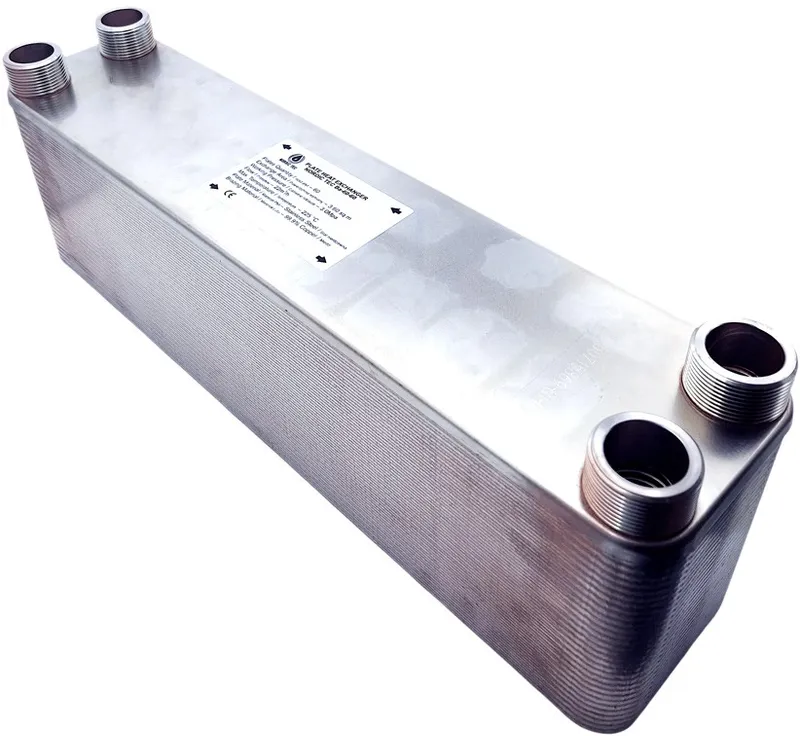

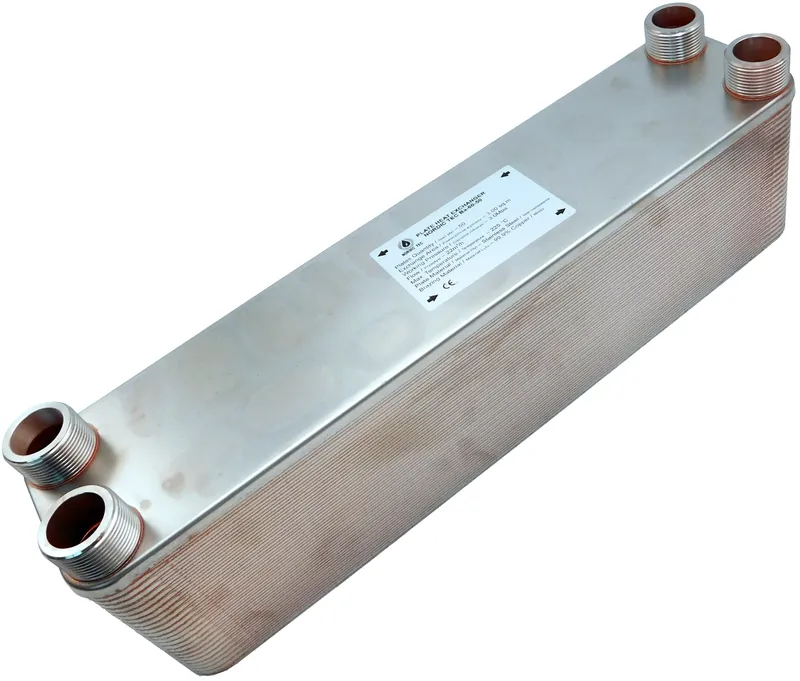

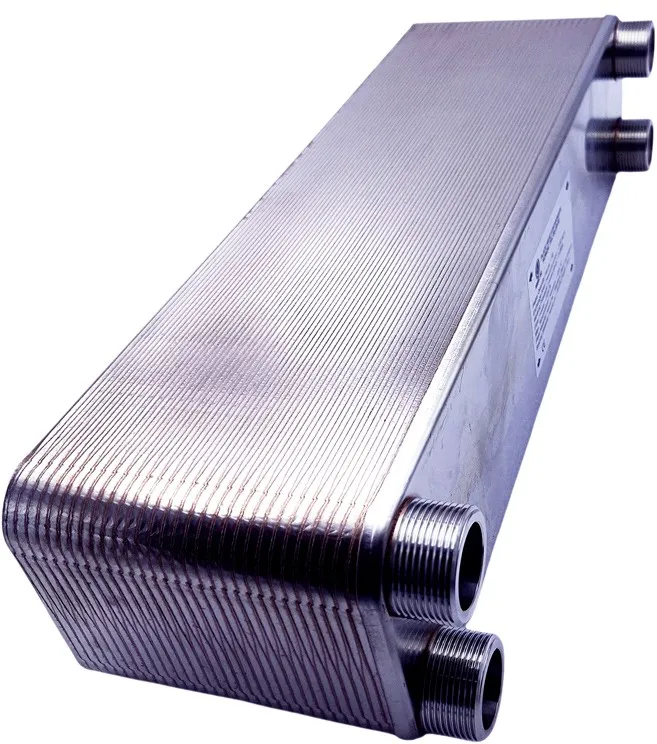

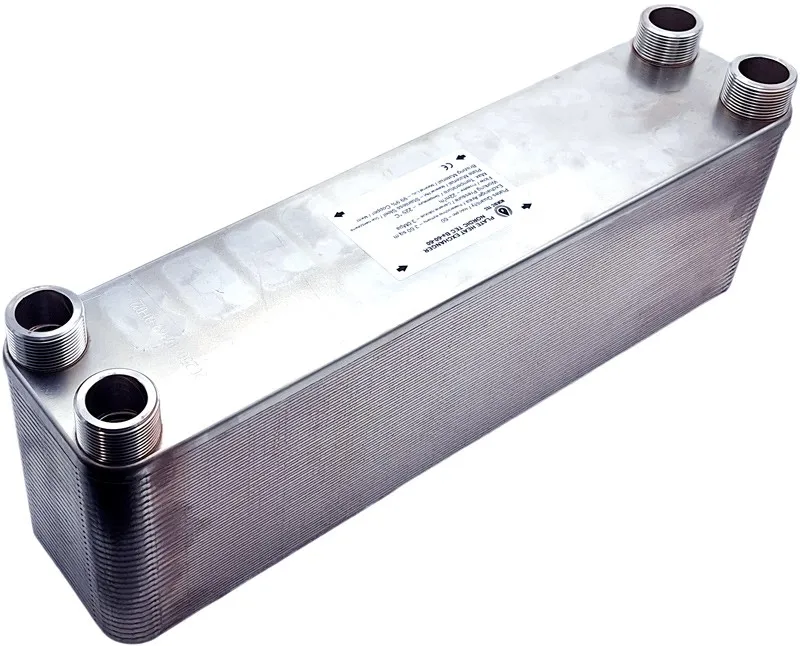

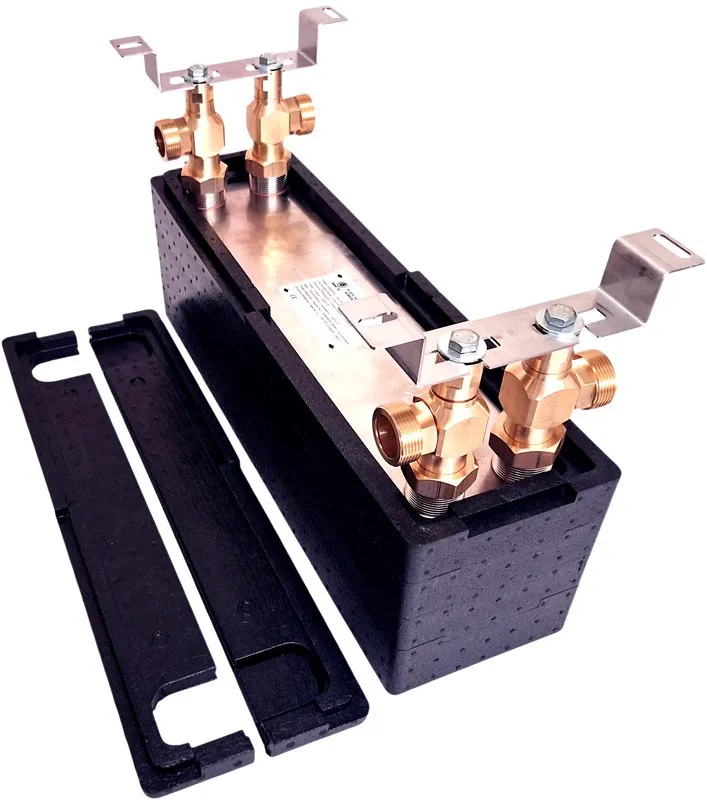

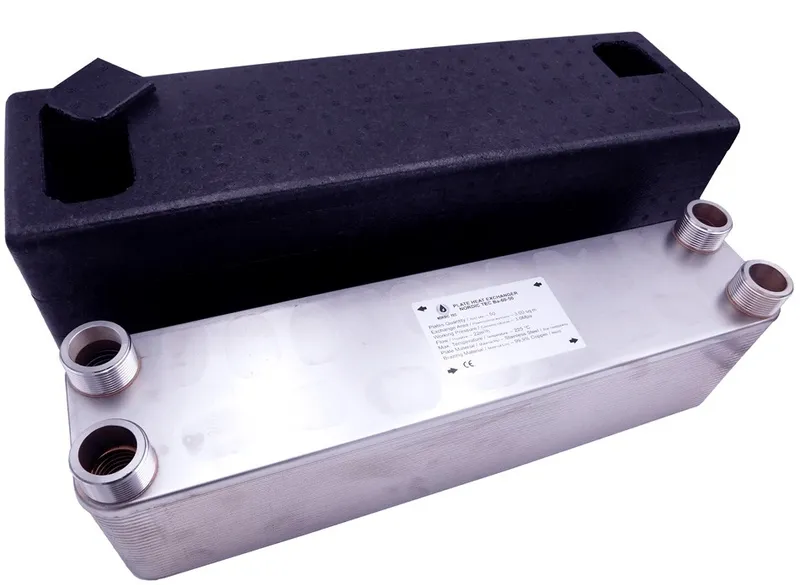

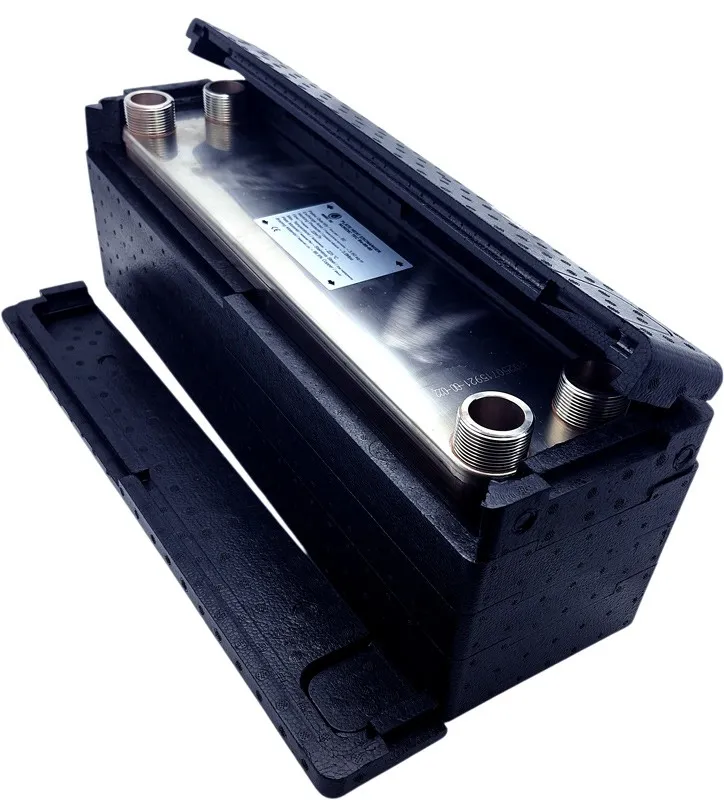

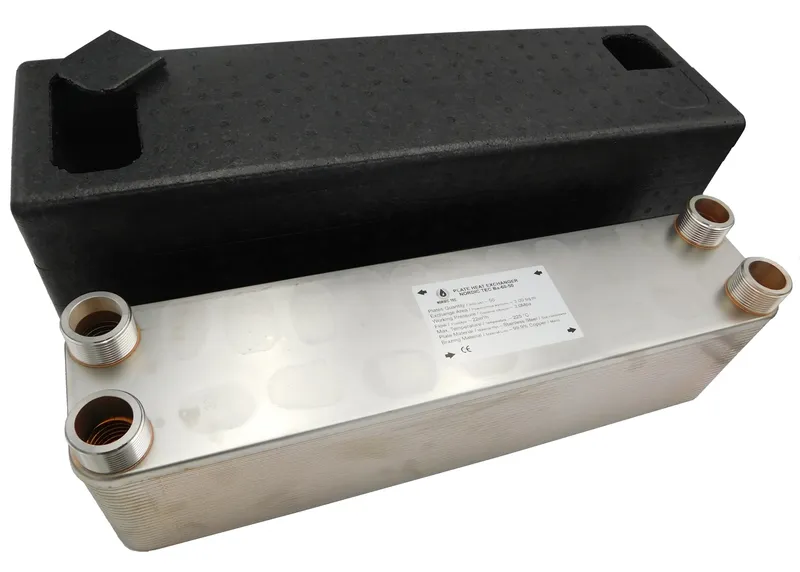

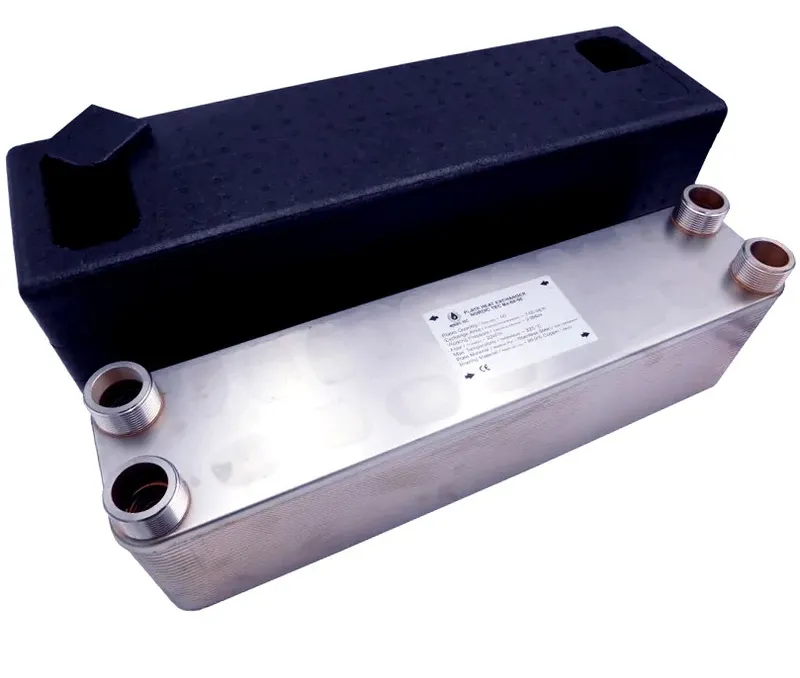

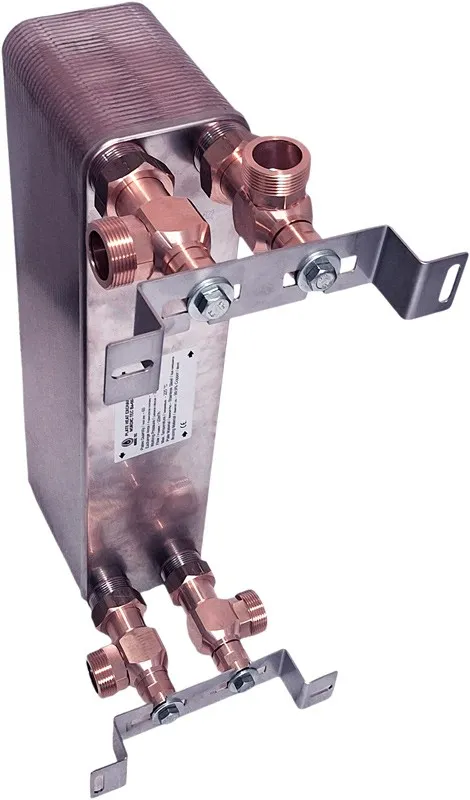

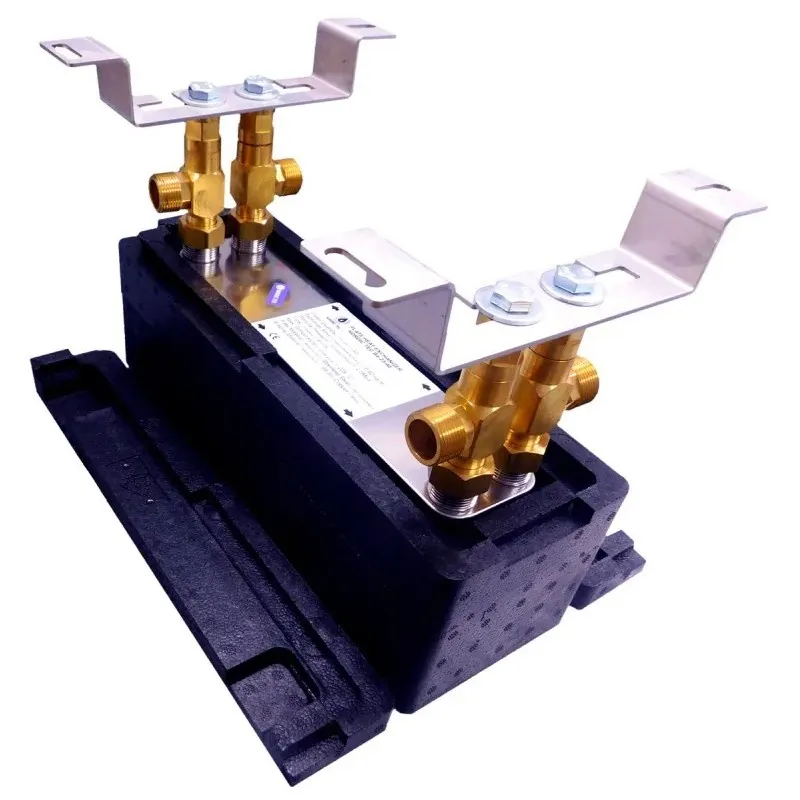

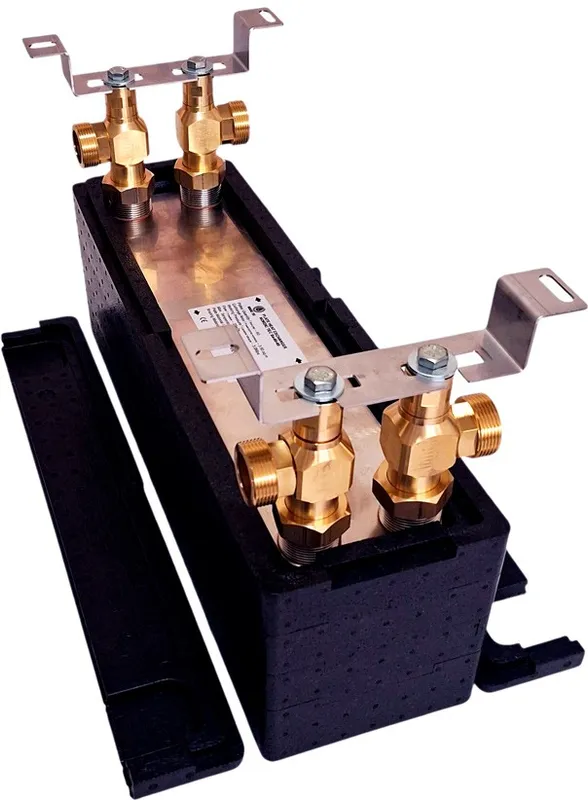

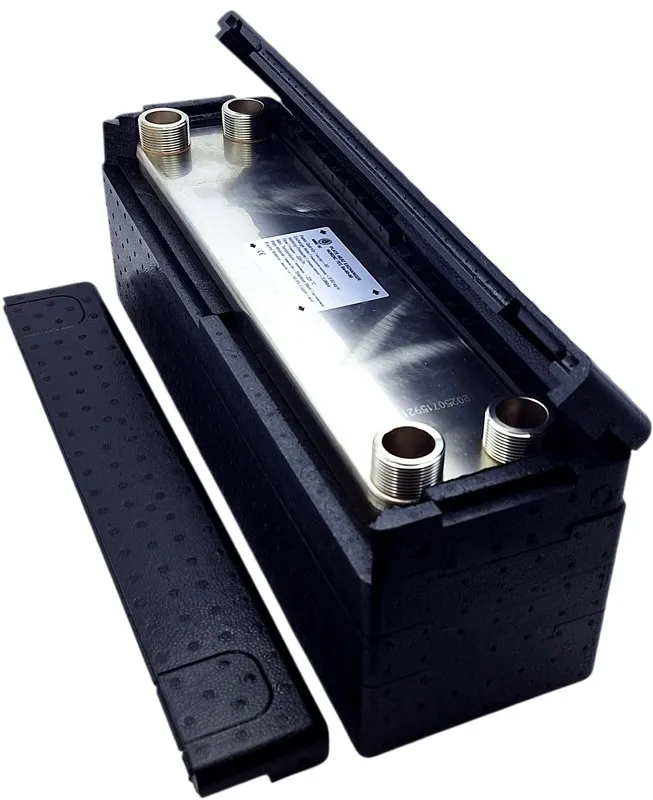

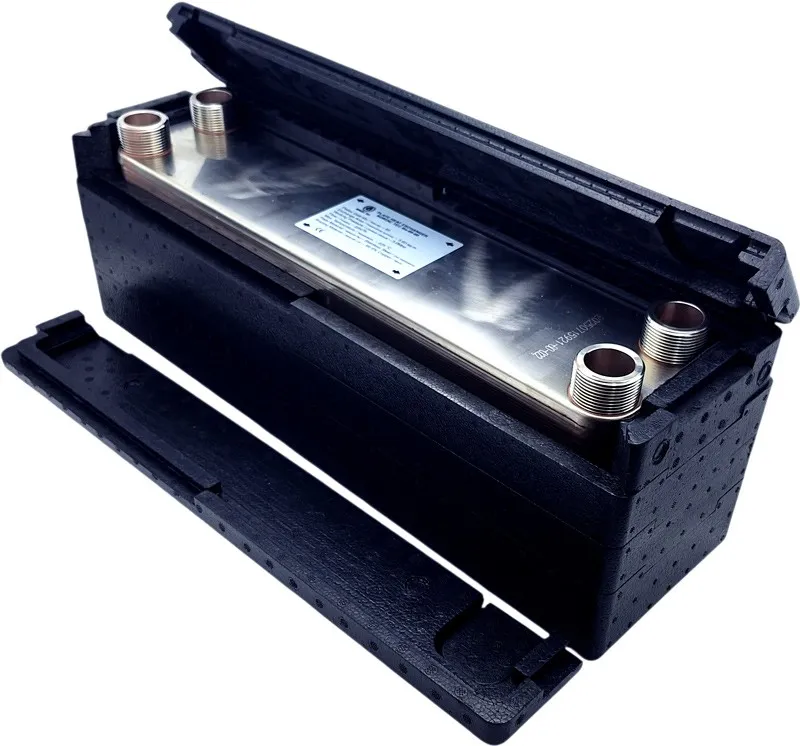

Wymiennik ciepła Ba-60-60 5/4" 120-230 kW

Ba-60-60 — najważniejsze informacje

Ba-60-60 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 120 do 230 kW. Model z przyłączami 5/4 cala i konstrukcją 60 płyt sprawdza się w instalacjach CO, CWU, z pompą ciepła oraz w układach z wodą lub glikolem, gdy potrzebna jest separacja obiegów i wysoka sprawność wymiany.

• Moc grzewcza: 120 do 230 kW
• Liczba płyt: 60
• Przyłącza: 5/4 cala / DN32
• Zastosowanie: CO, CWU, pompy ciepła, układy woda-woda i woda-glikol

To urządzenie do separacji i przekazywania ciepła między dwoma obiegami roboczymi bez kontaktu mediów. Dzięki przepływowi do 22 m3/h oraz ciśnieniu roboczemu do 30 bar dobrze wpisuje się w większe instalacje grzewcze i chłodnicze.

Specyfikacja techniczna wymiennika Ba-60-60

Model	Ba-60-60
Moc grzewcza	120 do 230 kW
Liczba płyt	60
Przyłącza	5/4" / DN32
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Powierzchnia wymiany ciepła	3,600 m²
Materiał	nierdzewka 316L
Lut	miedź 99,9% Cu
Czynnik	woda lub glikol
Masa	około 17,5 kg

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-60?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić instalacje o różnych parametrach pracy. Taki płytowy wymiennik ciepła pomaga utrzymać sprawność układu, a jednocześnie ułatwia współpracę źródeł ciepła z obiegami wymagającymi oddzielenia hydraulicznego.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, przy pompach ciepła, ogrzewaniu podłogowym oraz tam, gdzie trzeba oddzielić układ otwarty od zamkniętego. Nadaje się także do układów z glikolem, większych układów grzewczych i wybranych zastosowań chłodniczych.

Ten model został zaprojektowany do pracy w wymagających instalacjach z wodą lub glikolem. Kluczowe parametry użytkowe to moc 120 do 230 kW, przyłącza 5/4 cala / DN32, przepływ 22 m3/h, ciśnienie robocze 30 bar i temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-60-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przenika przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala skutecznie oddać lub odebrać ciepło, zachowując separację hydrauliczną i stabilną pracę całej instalacji.

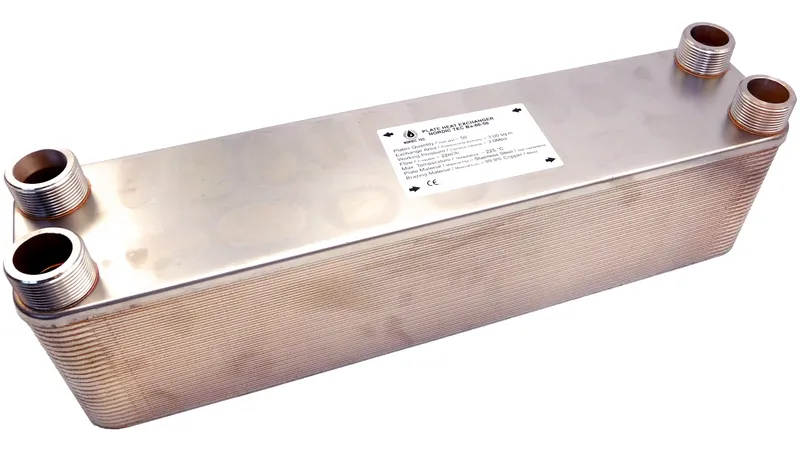

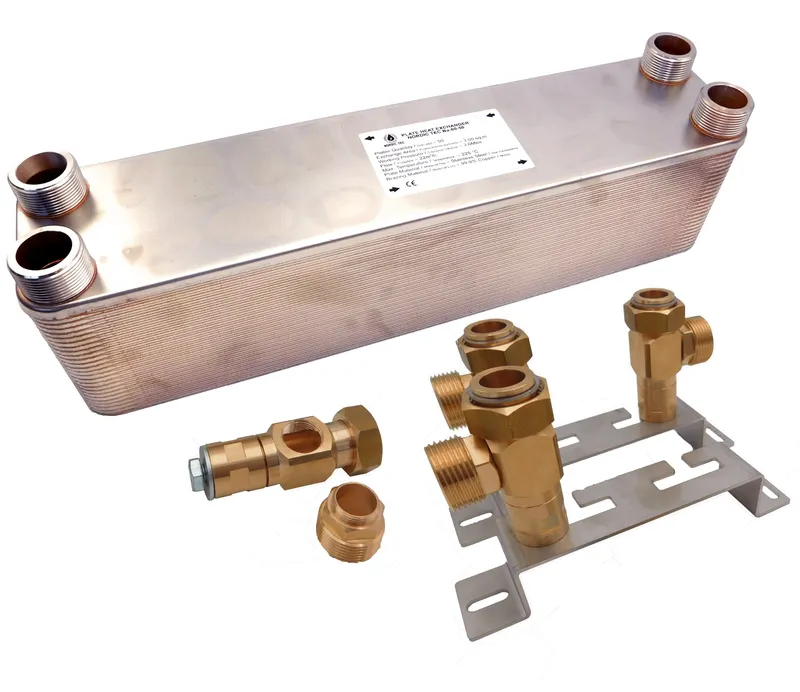

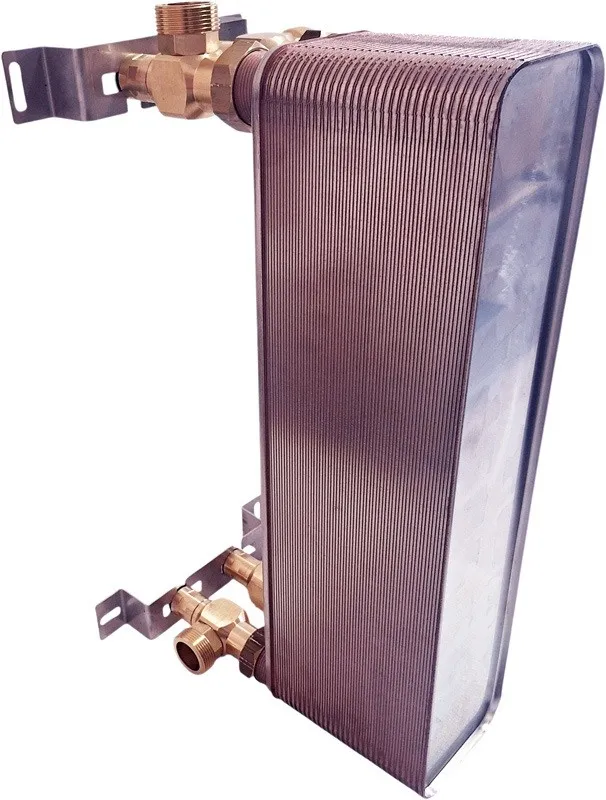

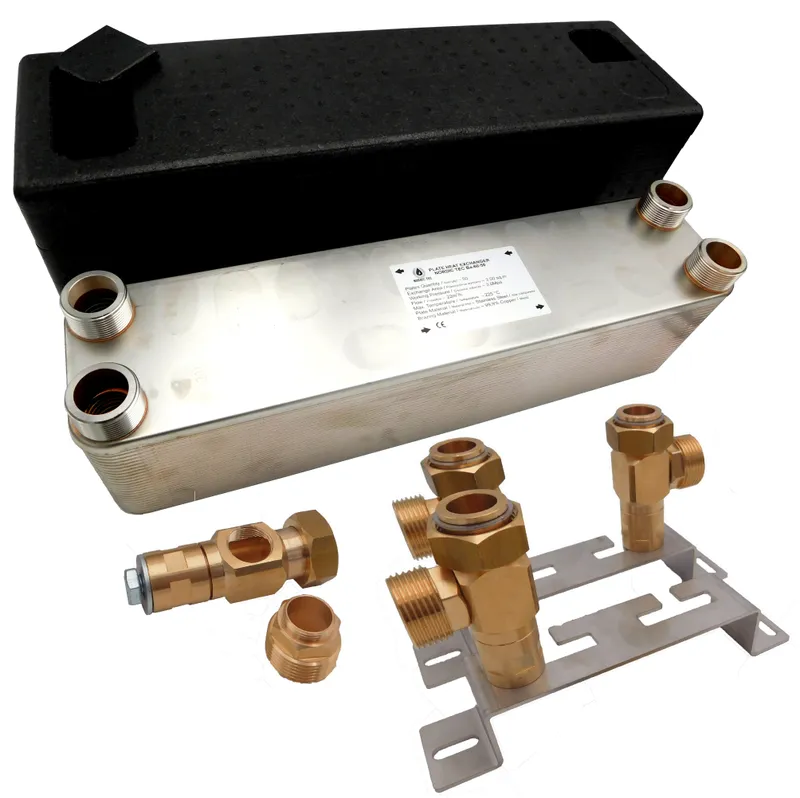

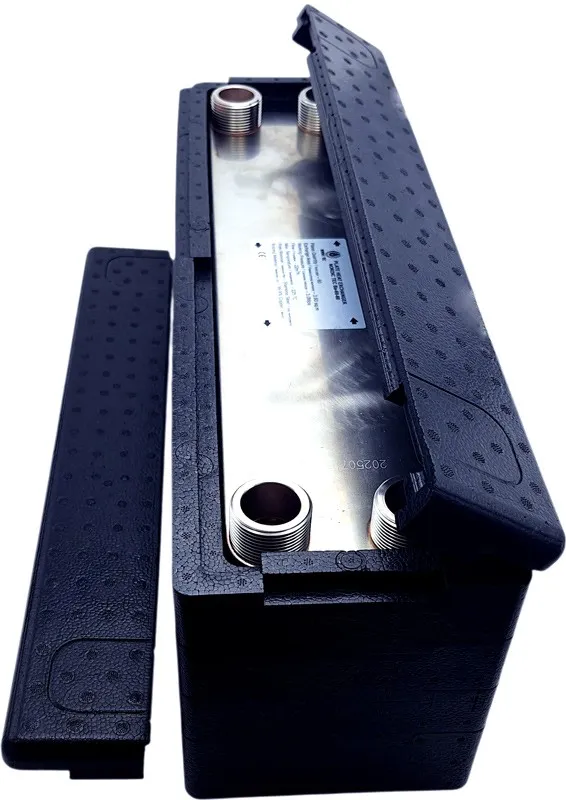

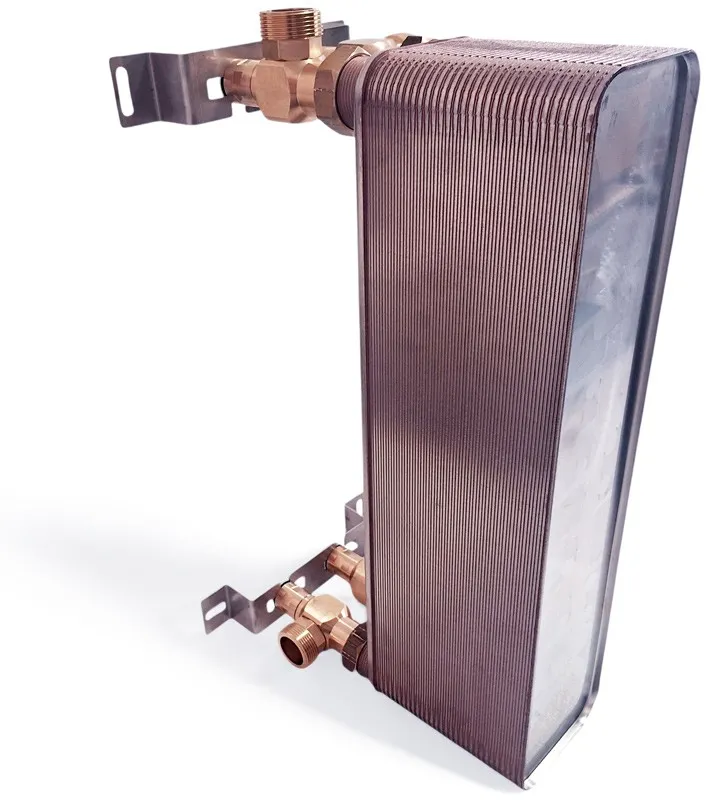

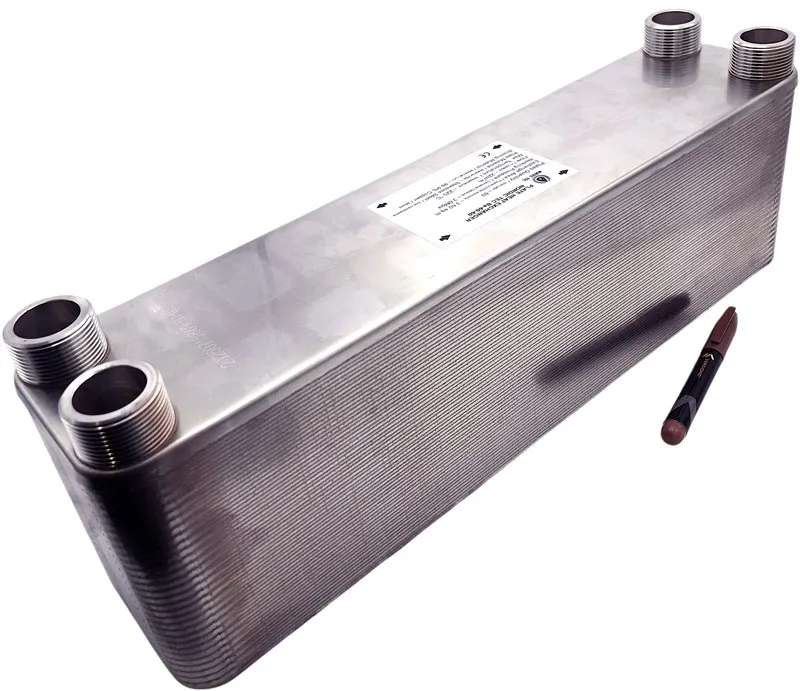

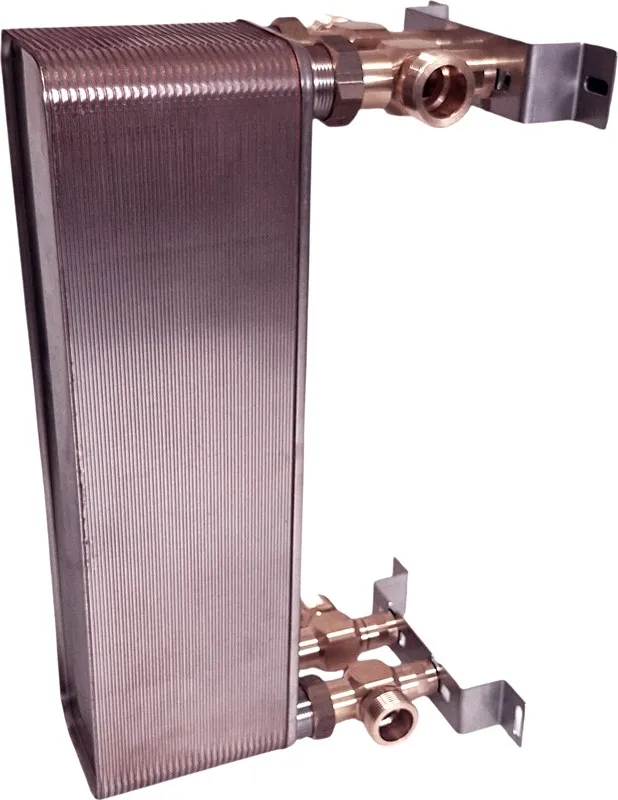

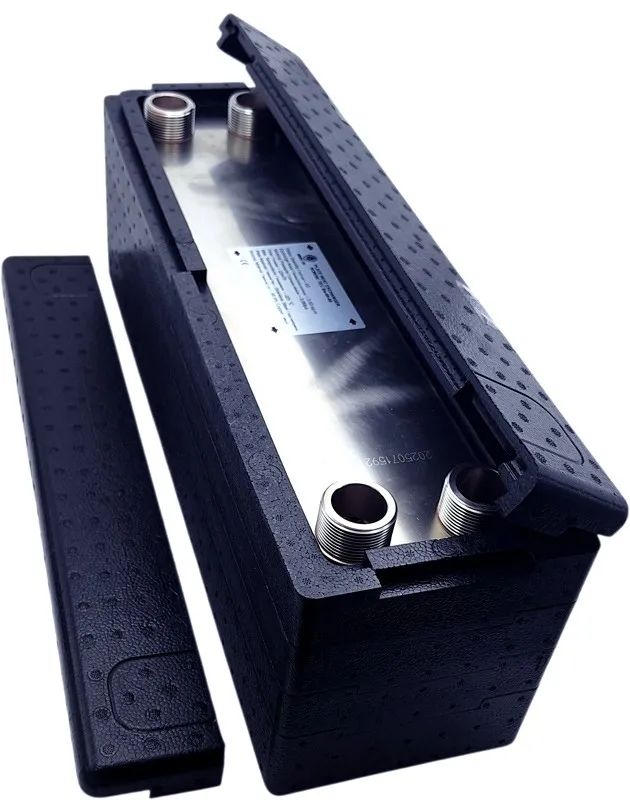

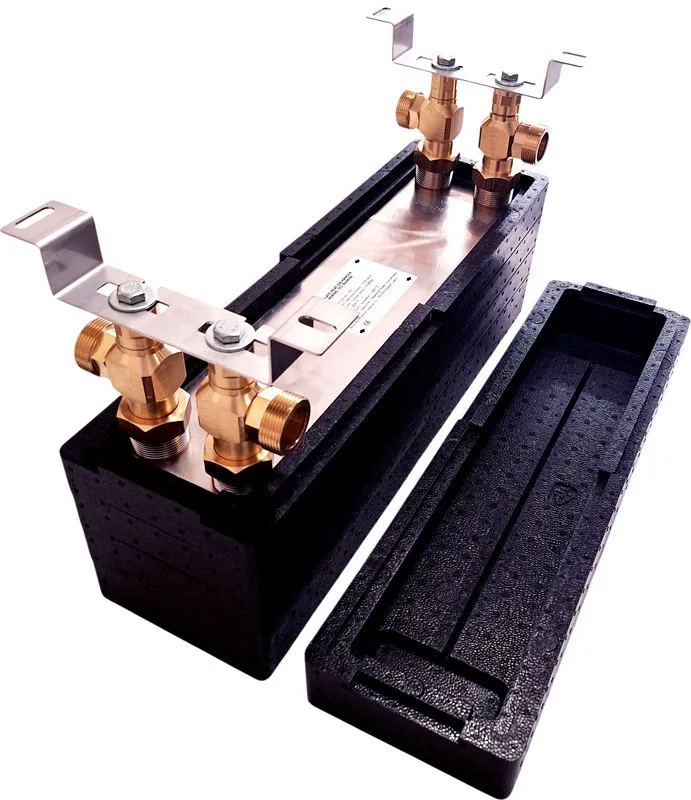

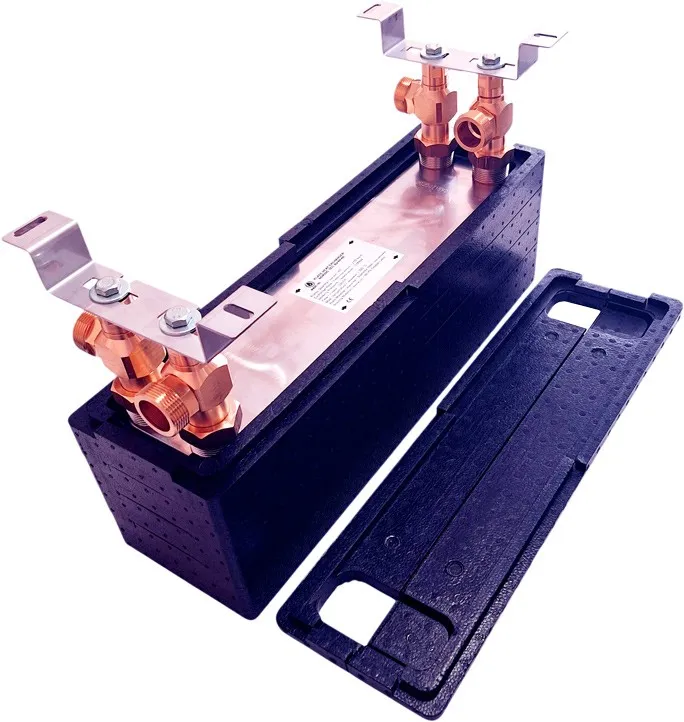

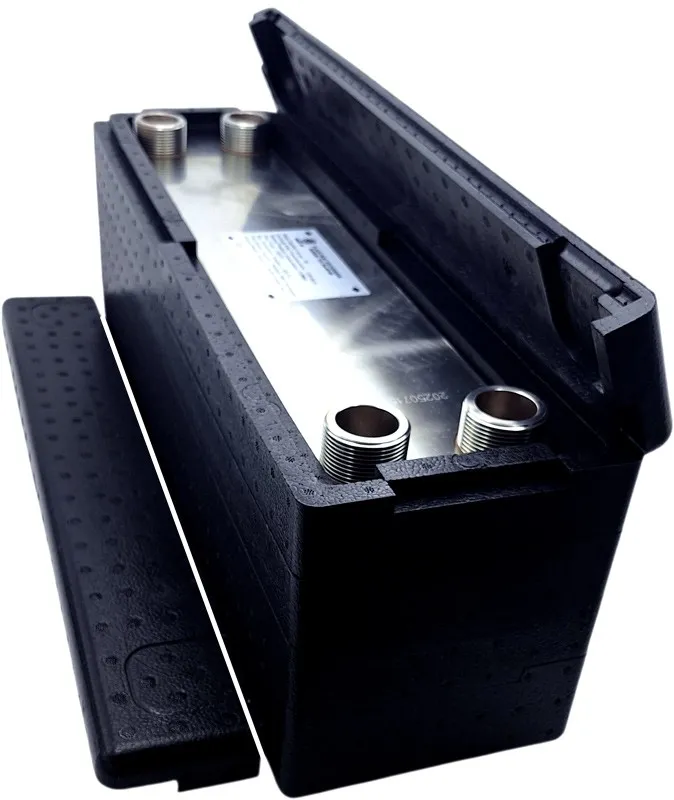

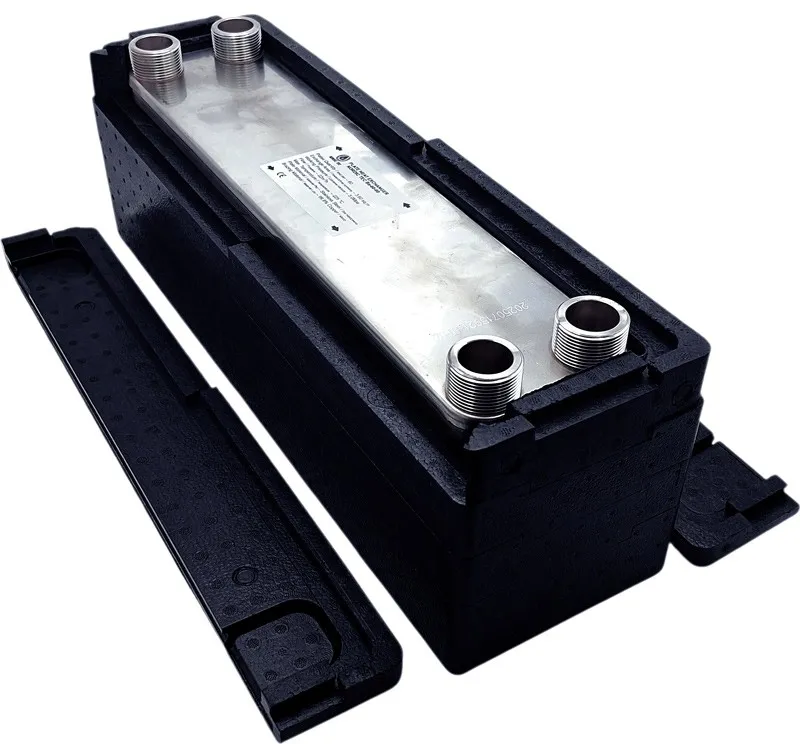

Z czego składa się urządzenie?

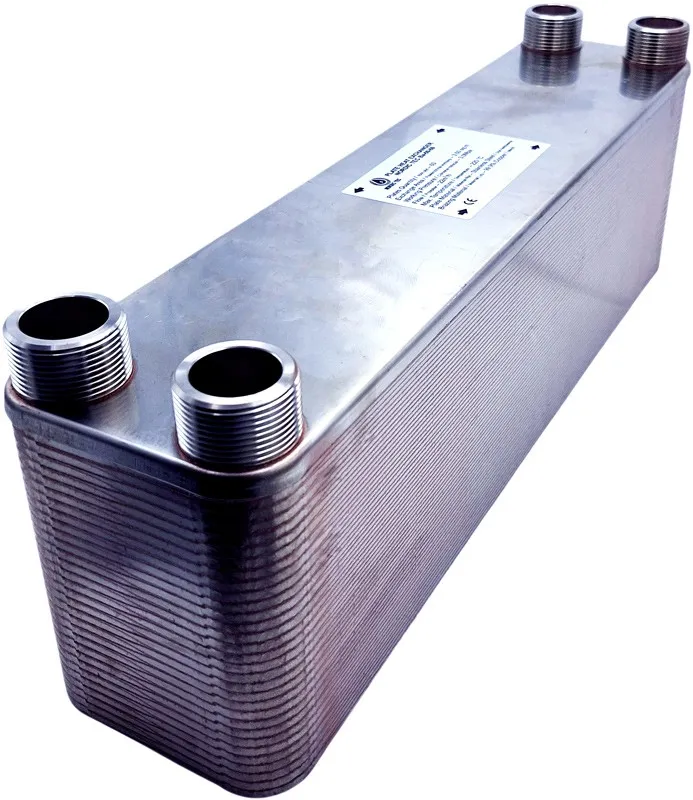

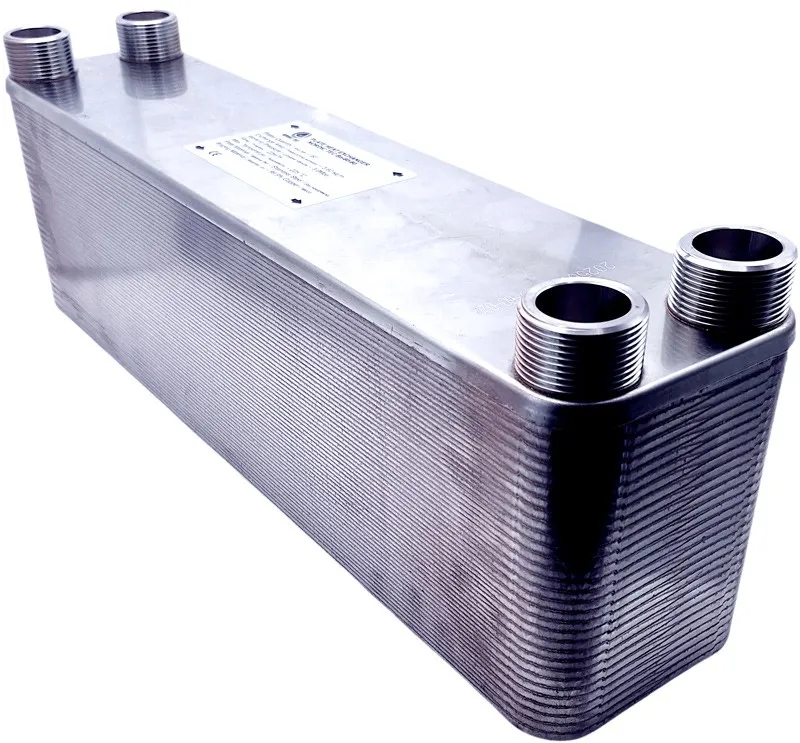

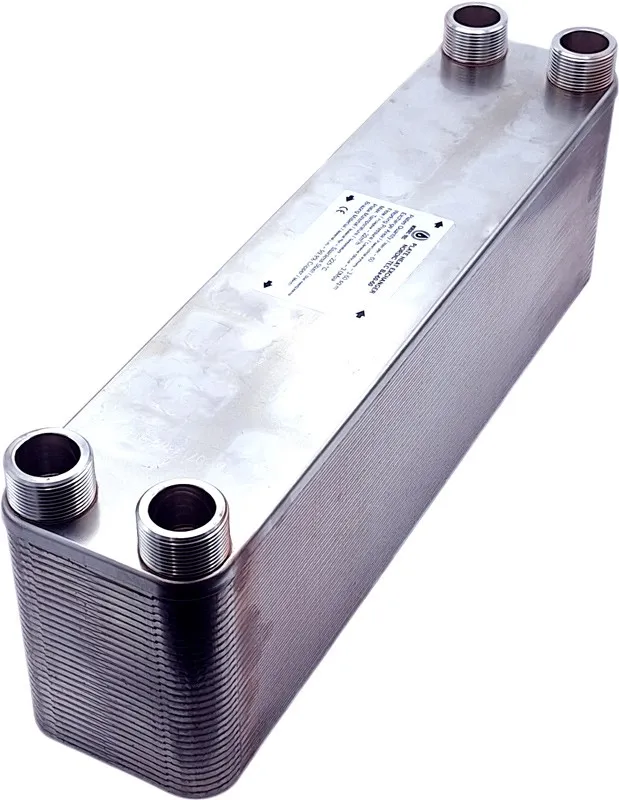

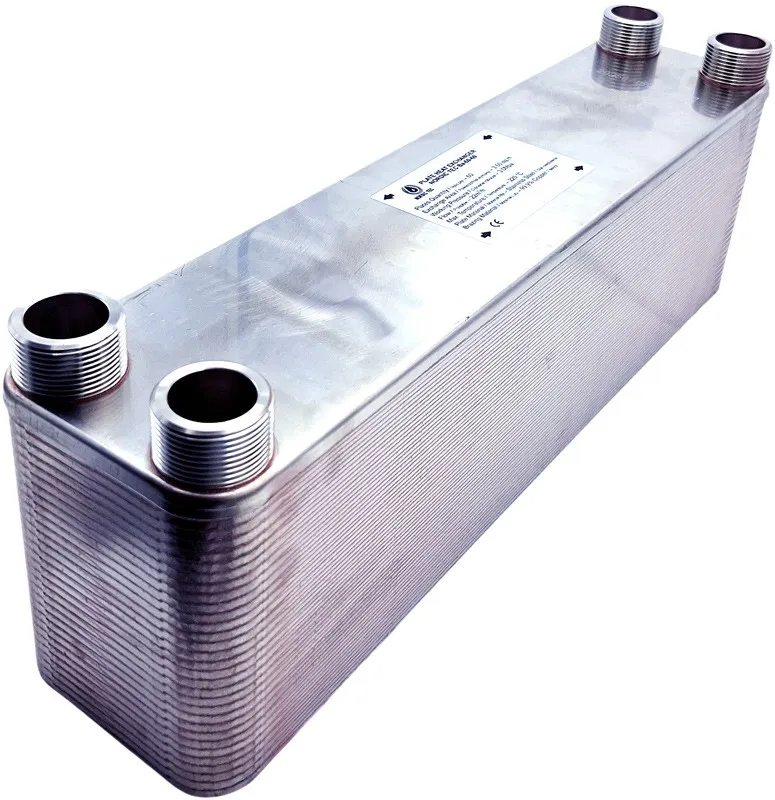

Konstrukcja opiera się na 60 płytach wykonanych z nierdzewki 316L, lutowanych miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 5/4 cala / DN32 oraz powierzchnia wymiany 3,600 m², która wspiera efektywny transfer energii.

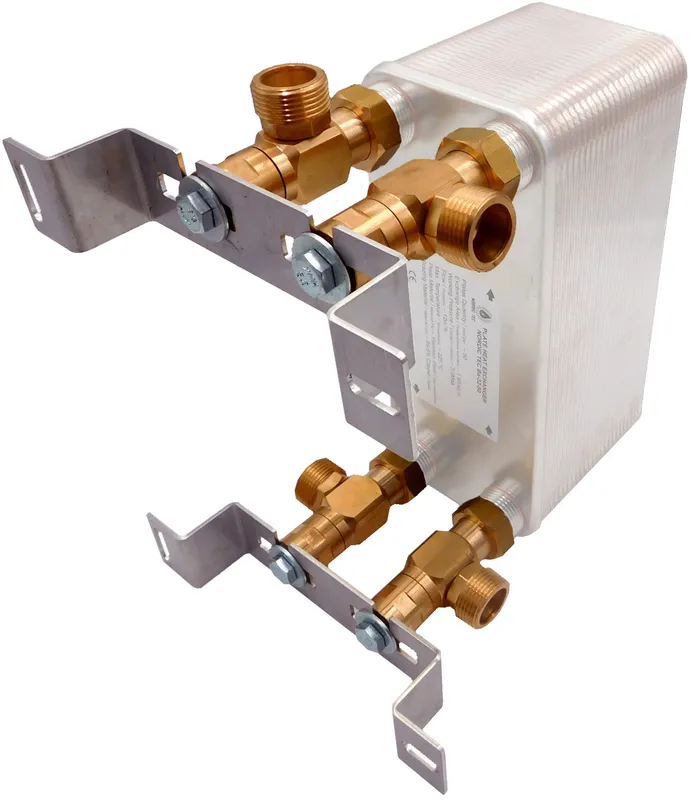

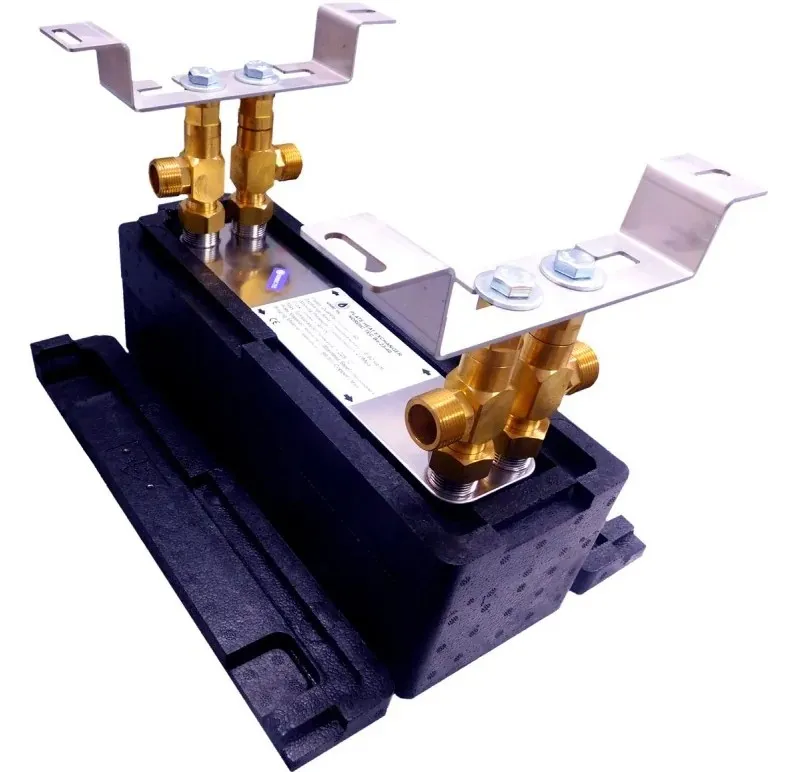

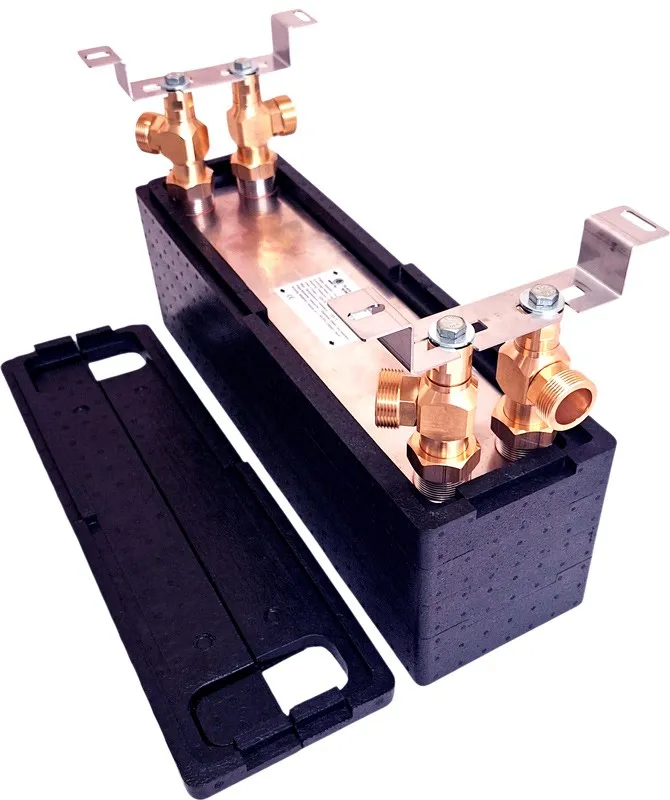

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-60

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, tak aby zapewnić skuteczną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu 22 m3/h oraz oporów układu.

Przykłady konfiguracji CO i CWU

• Pompa ciepła ↔ obieg CO z separacją medium wodnego i glikolowego
• Kocioł ↔ układ CWU lub CO wymagający oddzielenia obiegów
• Układ otwarty ↔ układ zamknięty w modernizowanej instalacji

Jak dobrać wymiennik Ba-60-60 do instalacji?

Kluczowe parametry doboru

• Moc źródła i odbioru ciepła: 120 do 230 kW
• Rodzaj medium: woda lub glikol
• Wymagany przepływ: do 22 m3/h
• Średnica przyłączy: 5/4 cala / DN32
• Potrzeba separacji układów i zakładane temperatury pracy

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja wymaga większego przepływu, niższych strat ciśnienia lub zapasu powierzchni wymiany. Jeśli układ pracuje blisko górnego zakresu mocy albo z trudniejszymi warunkami temperaturowymi, konsultacja techniczna w Aquaventis ułatwi dobór.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą sposobu działania, zastosowania i doboru tego modelu. Poniżej znajdziesz krótkie wyjaśnienia, które pomagają szybko ocenić, czy Ba-60-60 będzie właściwy do Twojej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją CO, CWU lub obiegiem z glikolem. To rozwiązanie często stosuje się tam, gdzie liczy się separacja i kontrola parametrów pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa przepływające media. Jedno medium oddaje ciepło, a drugie je odbiera, ale obie cieczy się nie mieszają. W tym modelu pomagają w tym płyty z nierdzewki 316L lutowane miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów. Dotyczy to współpracy z pompą ciepła, ogrzewaniem podłogowym, układami CO i CWU oraz systemami, w których występuje woda lub glikol. To także częsty wybór przy modernizacji istniejącej instalacji.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, temperaturach pracy i rodzaju medium. W tym przypadku zakres mocy wynosi 120 do 230 kW, a maksymalny przepływ 22 m3/h, więc te wartości trzeba odnieść do parametrów całego układu. Znaczenie mają też przyłącza 5/4 cala / DN32 i wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Kluczowe są moc, przepływ, rodzaj medium i sposób podłączenia obiegów. Szczególnie ważne jest to przy układach z glikolem oraz przy rozdzieleniu źródła ciepła od obiegu grzewczego.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
