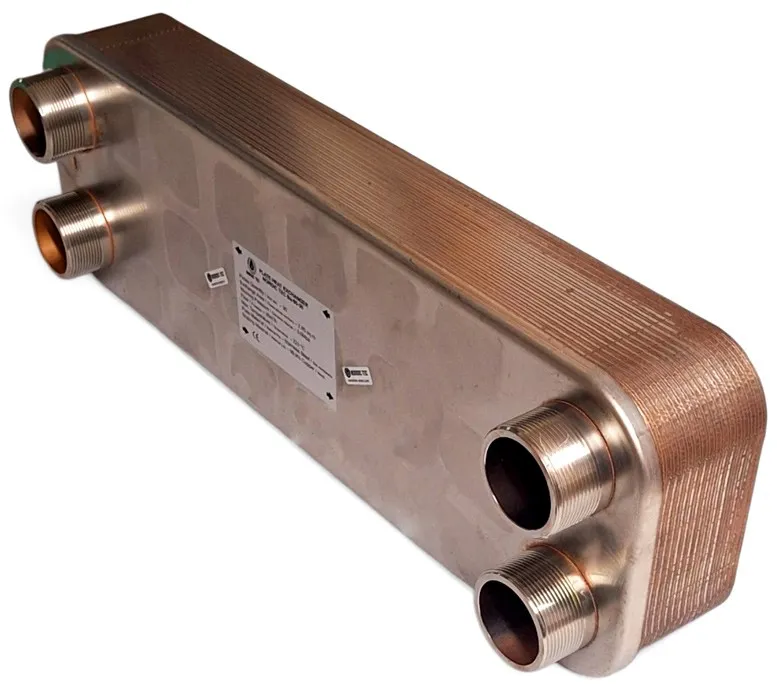

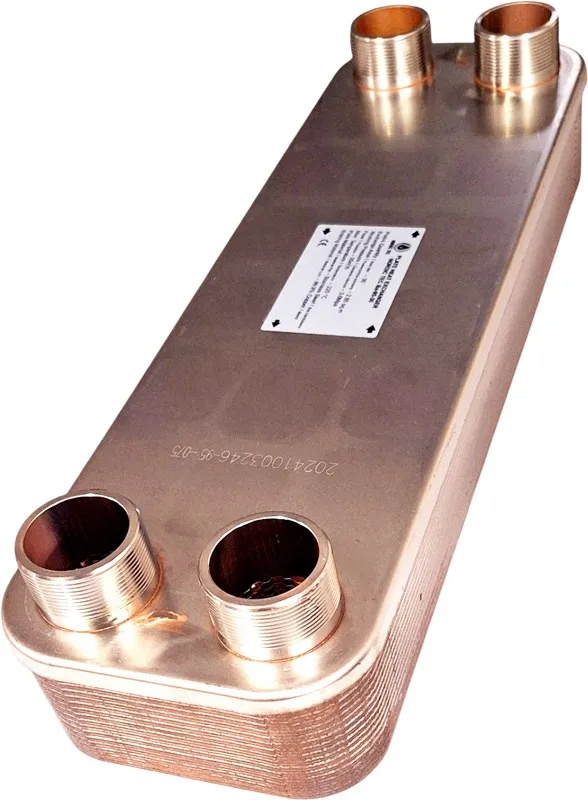

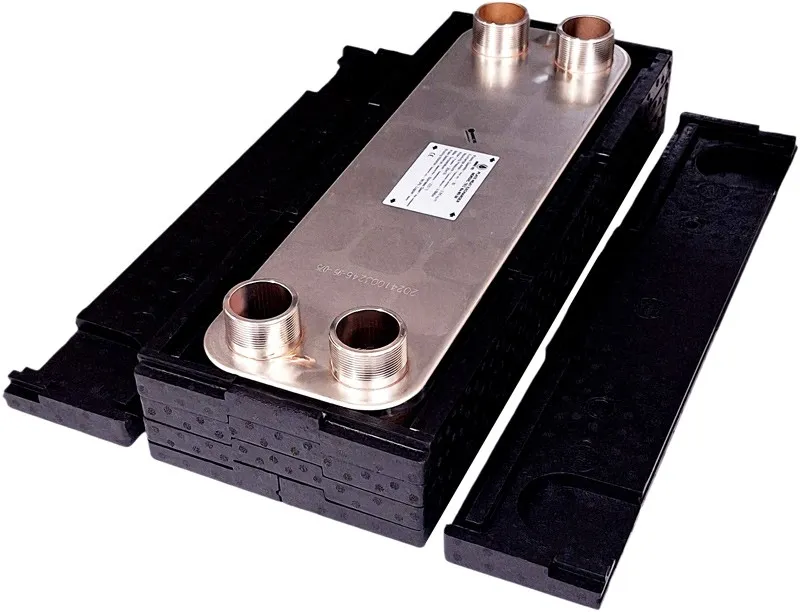

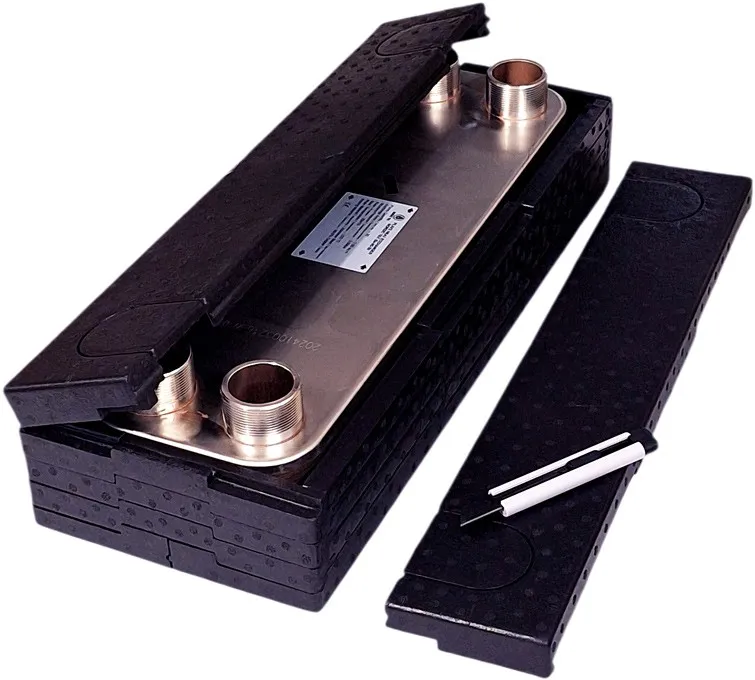

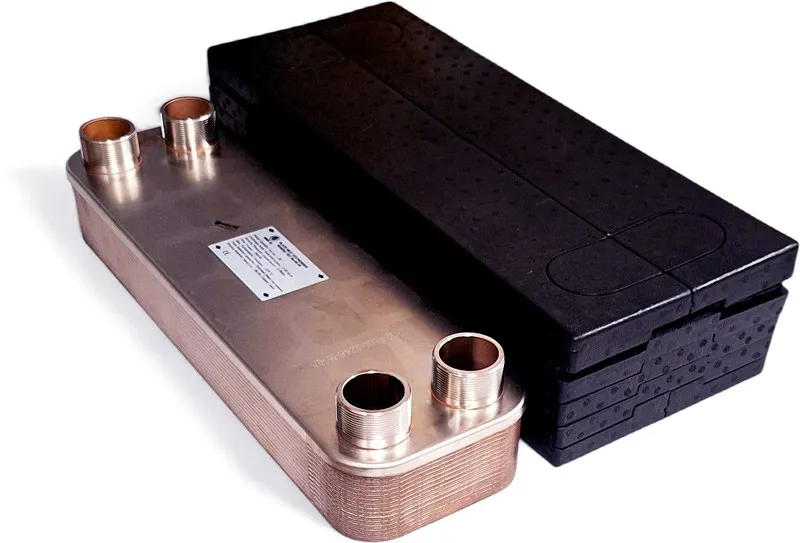

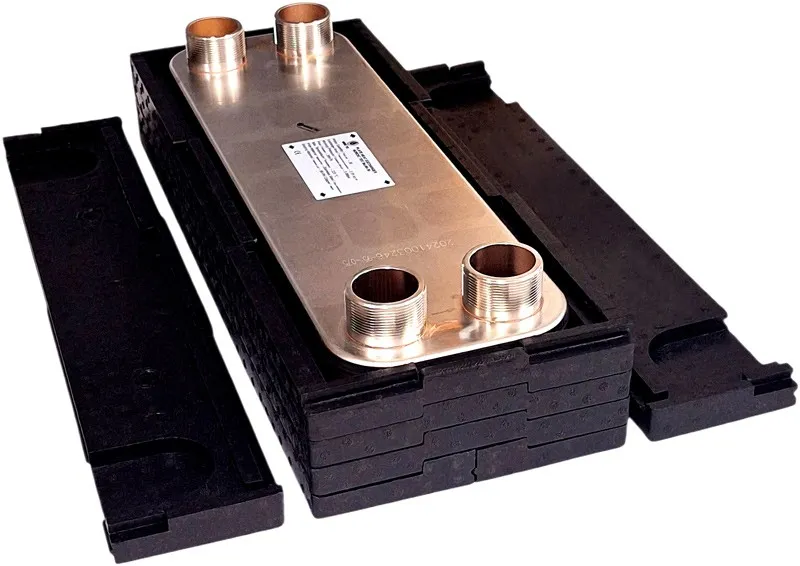

Wymiennik ciepła Ba-95-30 2" (50) 120-200kW

Ba-95-30 — najważniejsze informacje

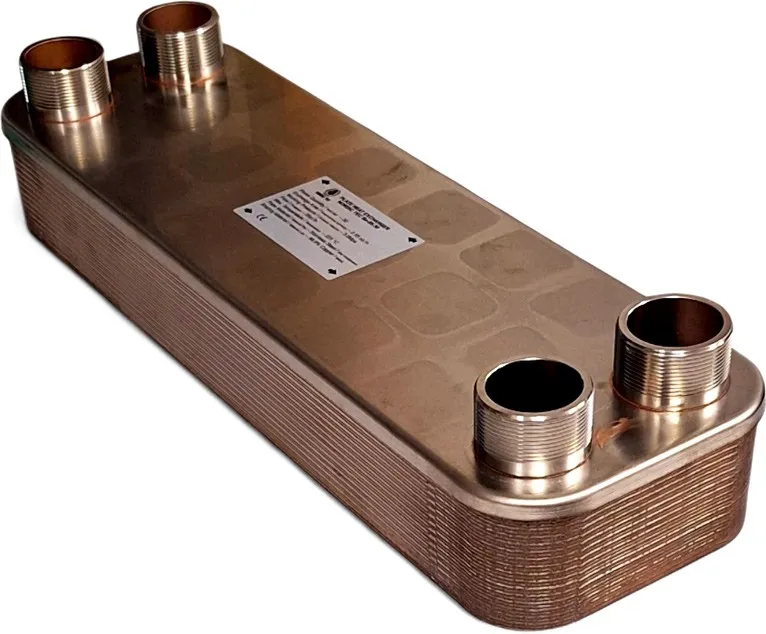

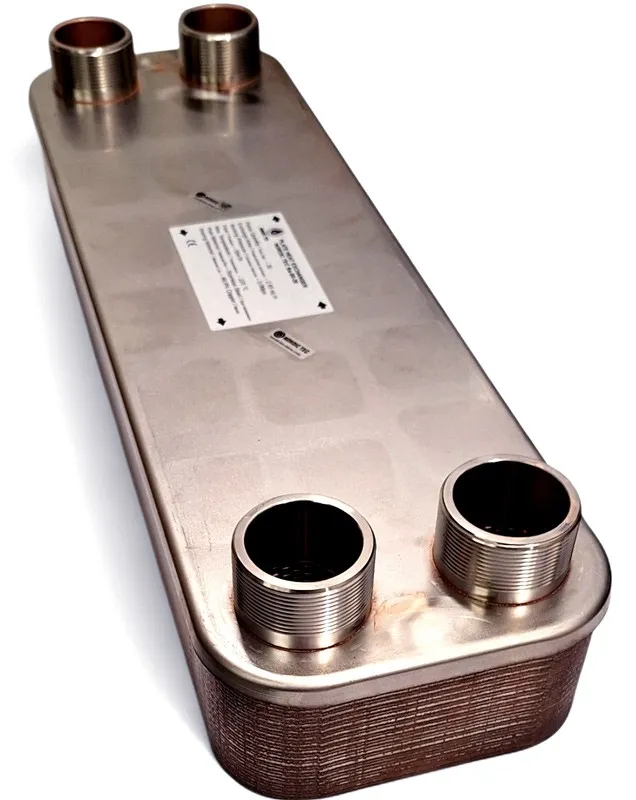

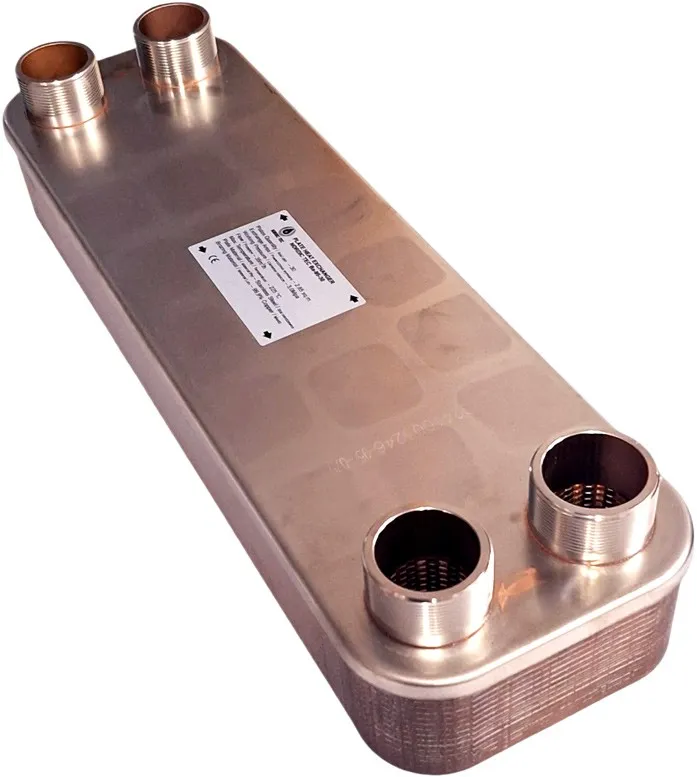

Ba-95-30 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 120 do 200 kW. Model z przyłączami 2" (50) i pakietem 30 płyt sprawdza się w systemach grzewczych oraz chłodniczych, gdy liczy się separacja obiegów, wysoka temperatura pracy i duży przepływ.

• Moc grzewcza: 120 do 200 kW
• Liczba płyt: 30
• Przyłącza: 4x 2" (50)
• Zastosowanie: instalacje grzewcze, chłodnicze, CO, CWU, pompy ciepła, separacja obiegów

To urządzenie dla instalacji, w których trzeba skutecznie przekazać ciepło między obiegami przy zachowaniu ich pełnego rozdzielenia. Duże przyłącza, przepływ do 35 m3/h i dopuszczalne ciśnienie robocze do 30 bar ułatwiają dobór do bardziej wymagających układów.

Specyfikacja techniczna wymiennika Ba-95-30

Model	Ba-95-30
Moc grzewcza	120 do 200 kW
Liczba płyt	30
Przyłącza	4x 2" (50)
Powierzchnia wymiany ciepła	2,850 m²
Maks. przepływ	do 35 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C

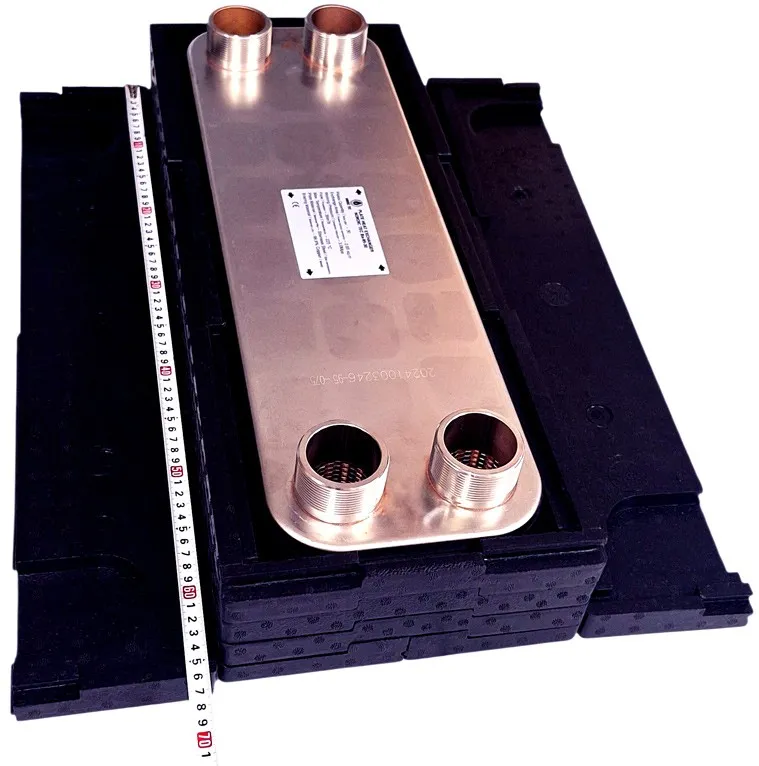

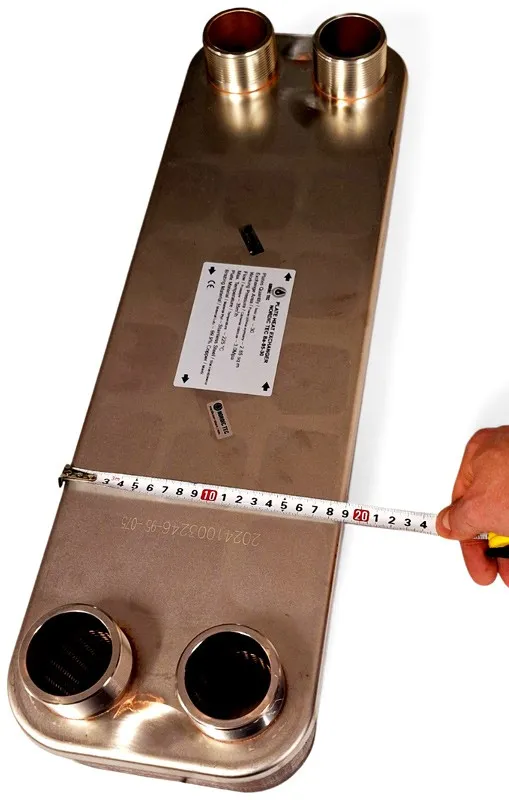

Wymiary	616 x 191 x 80 mm
Rozstaw przyłączy	519 mm / 92 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	woda-woda lub olej-woda; układy napełnione glikolem

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-95-30?

Ten płytowy wymiennik ciepła służy do przekazywania energii między dwoma obiegami bez mieszania mediów roboczych. Dzięki temu może rozdzielać układ otwarty od zamkniętego, współpracować z CO, CWU, ogrzewaniem podłogowym, a także z instalacjami chłodniczymi.

Korzyści w praktyce

Ułatwia bezpieczne połączenie obiegów o różnych parametrach pracy i różnych mediach, w tym woda-woda, olej-woda oraz układów napełnionych glikolem.

Typowe zastosowania

Model sprawdzi się przy pompach ciepła, kotłach, modernizowanych instalacjach grzewczych oraz wszędzie tam, gdzie potrzebna jest sprawna wymiana ciepła przy dużych średnicach przyłączy.

Model Ba-95-30 został zaprojektowany do pracy w instalacjach wymagających wysokiej wydajności przepływu i odporności na podwyższone parametry robocze. Kluczowe dane to moc 120 do 200 kW, przyłącza 4x 2" (50), przepływ do 35 m3/h, ciśnienie robocze do 30 bar i temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-95-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Taki układ zapewnia skuteczną wymianę ciepła i jednocześnie zachowuje pełną separację obiegów.

Z czego składa się urządzenie?

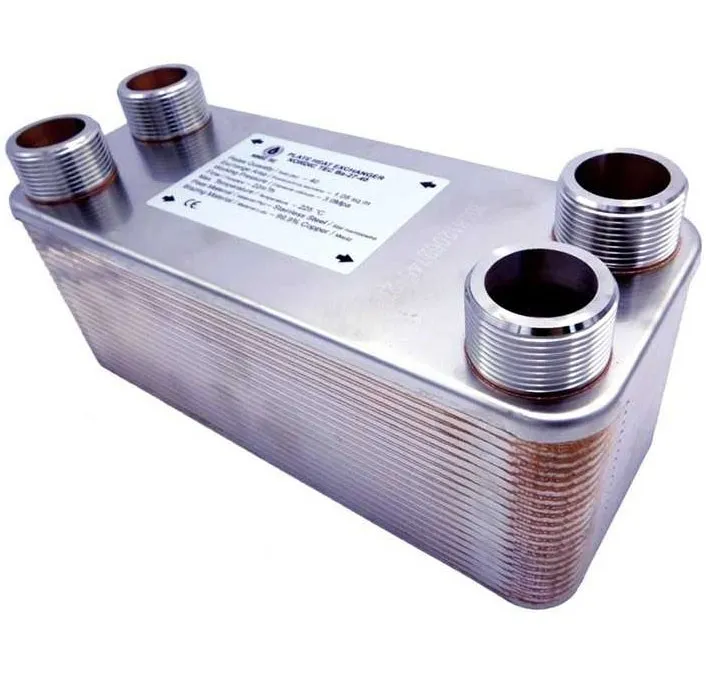

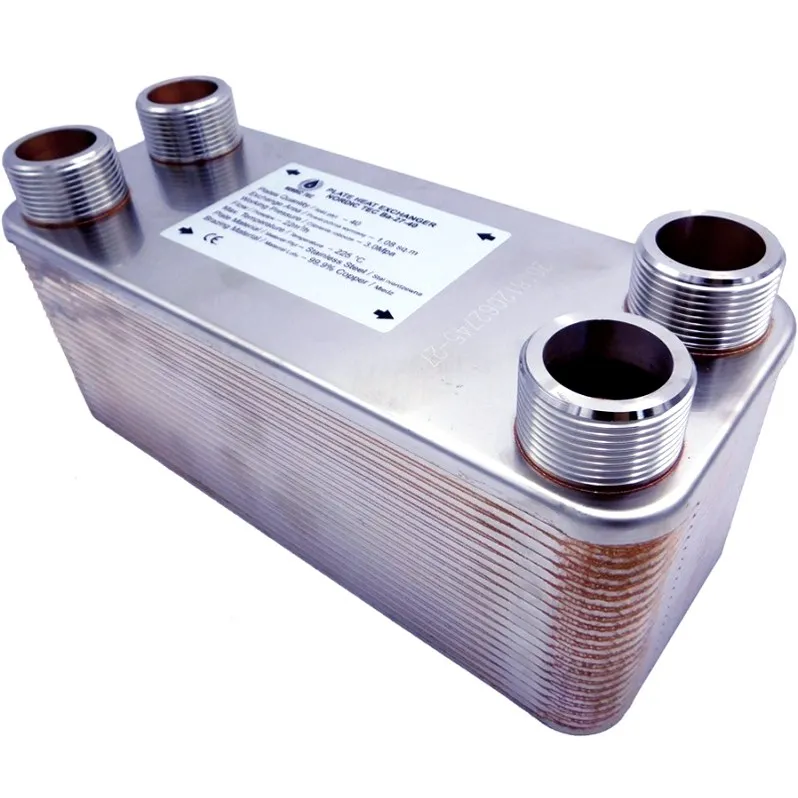

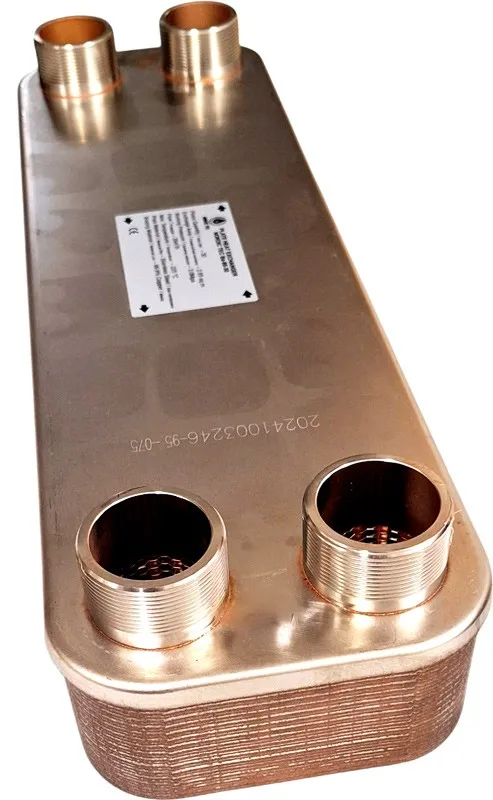

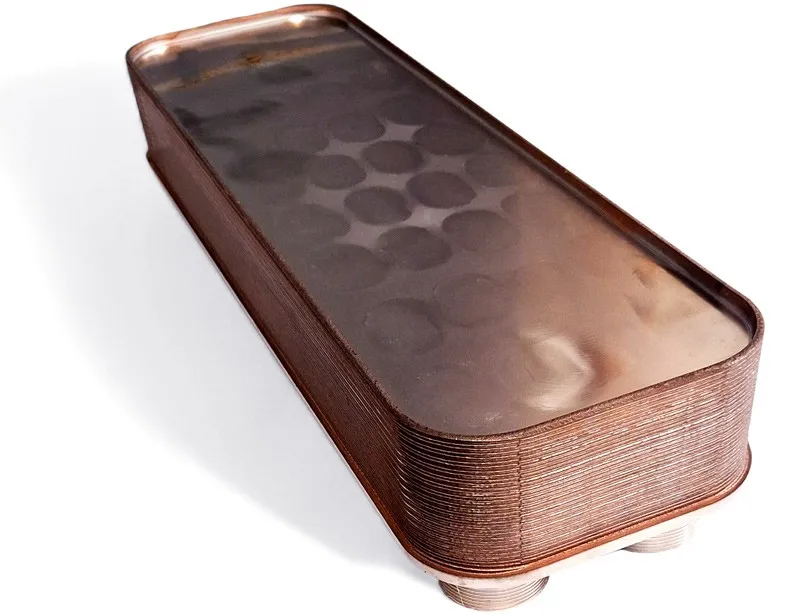

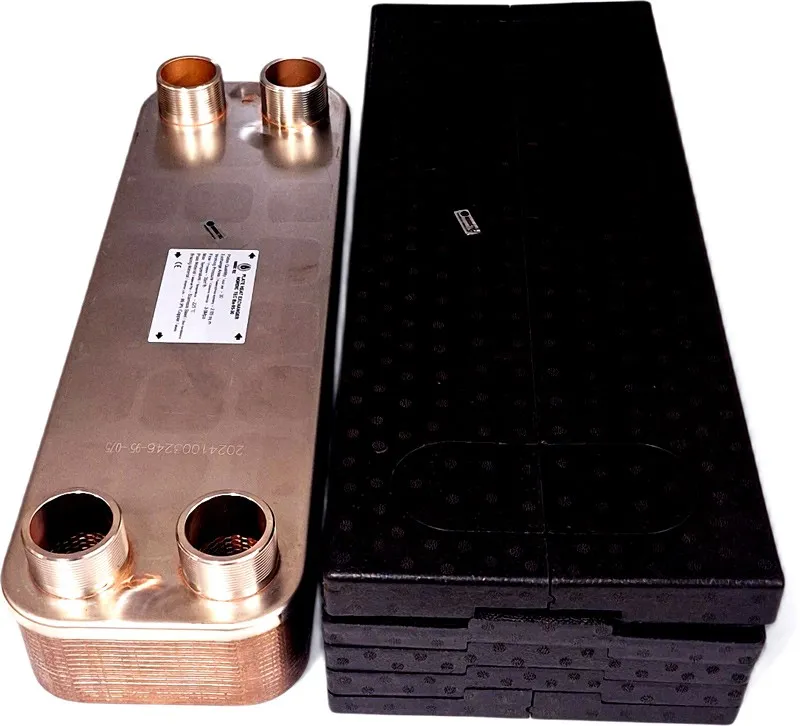

Konstrukcja obejmuje 30 płyt ze stali nierdzewnej 316L, połączonych metodą lutowania miedzią 99,9% Cu, oraz cztery króćce przyłączeniowe 2" (50). Powierzchnia wymiany ciepła wynosi 2,850 m², co wspiera efektywną pracę przy większych obciążeniach.

Schemat podłączenia i montaż w instalacji wymiennika Ba-95-30

Wytyczne montażowe

• Podłącz dwa oddzielne obiegi po przeciwnych stronach wymiennika, zachowując właściwy kierunek przepływu.
• Przewidź filtrację przed urządzeniem, aby ograniczyć ryzyko zanieczyszczenia kanałów przepływowych.
• Zastosuj zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz obsługę instalacji.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i instalacja CO po drugiej, kocioł i obieg CWU albo rozdzielenie układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-95-30 do instalacji?

Kluczowe parametry doboru

• Uwzględnij moc źródła: 120 do 200 kW.
• Sprawdź wymagany przepływ: do 35 m3/h.
• Dobierz średnicę przyłączy: 4x 2" (50).
• Weź pod uwagę rodzaj medium, różnicę temperatur i potrzebę separacji obiegów.
• Zweryfikuj dopuszczalne ciśnienie robocze do 30 bar oraz temperaturę pracy do +230°C.

Kiedy wybrać większy model?

Większa liczba płyt będzie potrzebna wtedy, gdy instalacja wymaga większej powierzchni wymiany ciepła, niższych strat temperatury lub stabilnej pracy przy bardziej wymagających parametrach. W razie wątpliwości warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najczęstsze kwestie dotyczą działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi ułatwiające ocenę, czy ten wymiennik będzie właściwym wyborem do CO, CWU, pompy ciepła lub układów chłodniczych.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji, na przykład CO, CWU, układ otwarty i zamknięty albo obieg pompy ciepła. To praktyczne rozwiązanie tam, gdzie media lub parametry pracy nie powinny się bezpośrednio łączyć.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, a same ciecze pozostają rozdzielone. Taka konstrukcja łączy wysoką sprawność wymiany z separacją obiegów.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi lub przenieść ciepło między instalacjami o różnych parametrach. Dotyczy to modernizacji systemów, współpracy z pompą ciepła, zasilania podłogówki, CO, CWU oraz układów chłodniczych. Jest też przydatny przy pracy z różnymi mediami, w tym z glikolem.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła i parametrach przepływu. W tym modelu zakres mocy to 120 do 200 kW, a maksymalny przepływ wynosi 35 m3/h, więc trzeba jeszcze uwzględnić różnicę temperatur, rodzaj medium i średnicę przyłączy 2" (50). Jeśli instalacja wymaga większej powierzchni wymiany, warto rozważyć model z większą liczbą płyt.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z taką instalacją, jeśli parametry układu mieszczą się w jego zakresie pracy. Źródło podaje możliwość obsługi pomp ciepła w układach napełnionych glikolem. Ostateczny dobór zależy od wymaganej mocy, przepływu, temperatur zasilania i sposobu podłączenia obiegów.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
