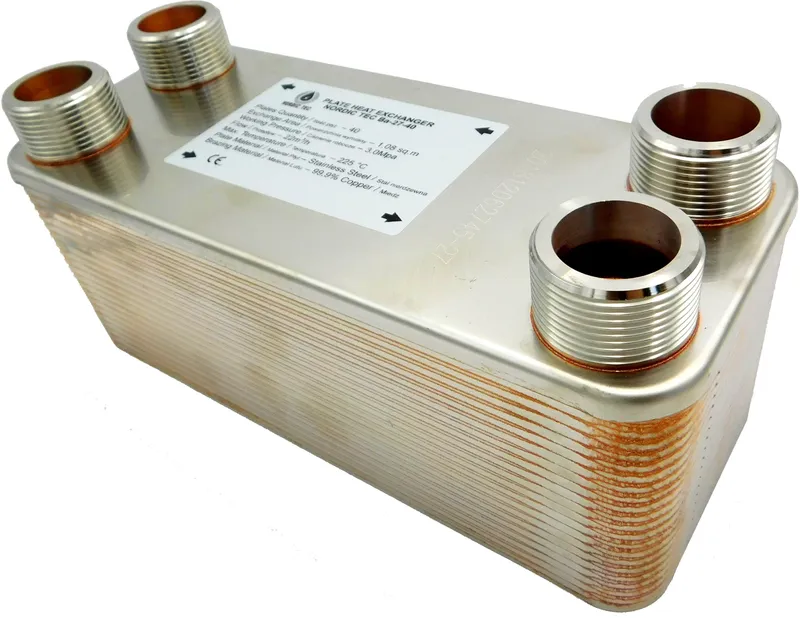

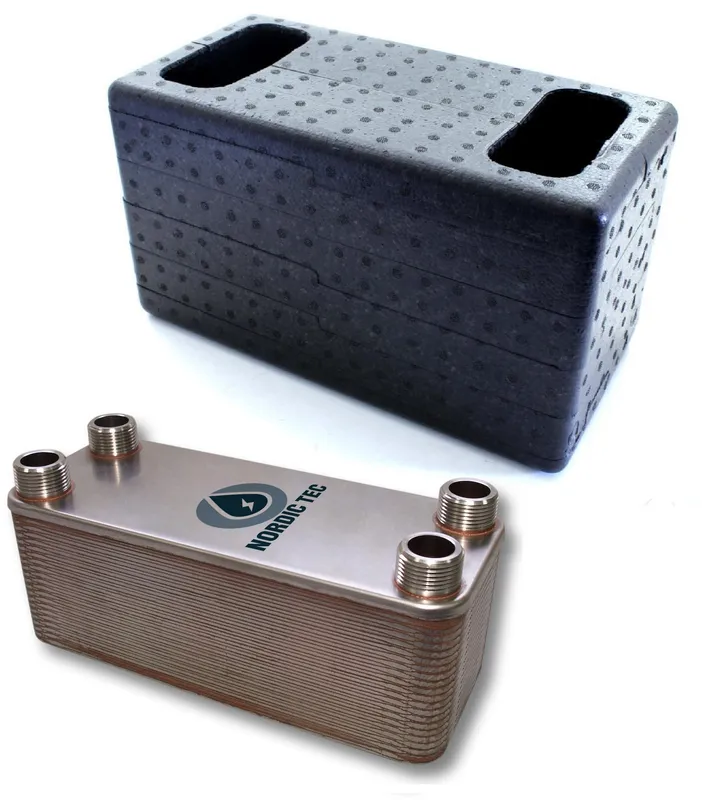

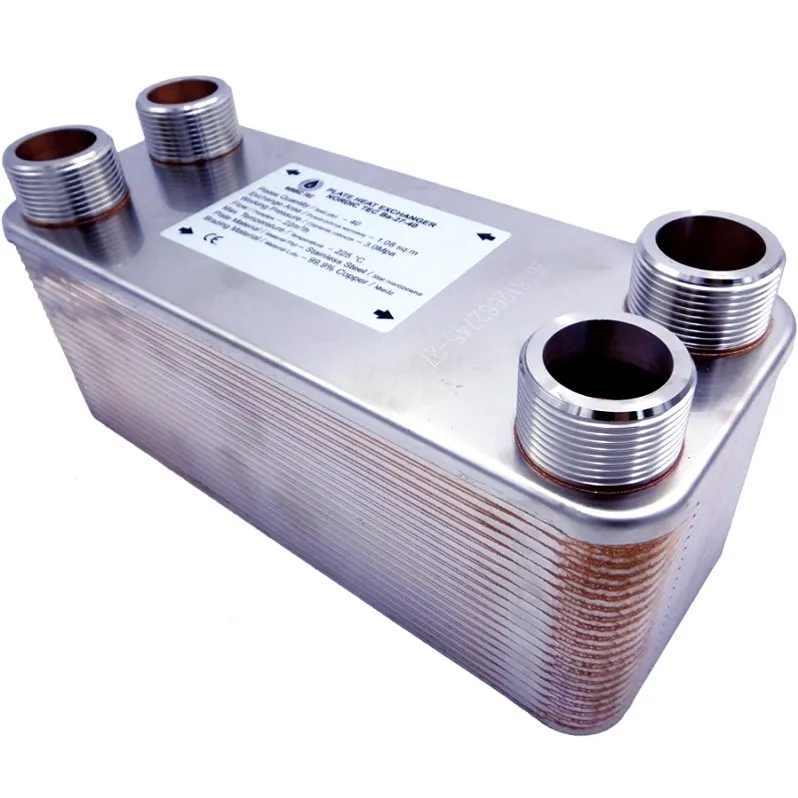

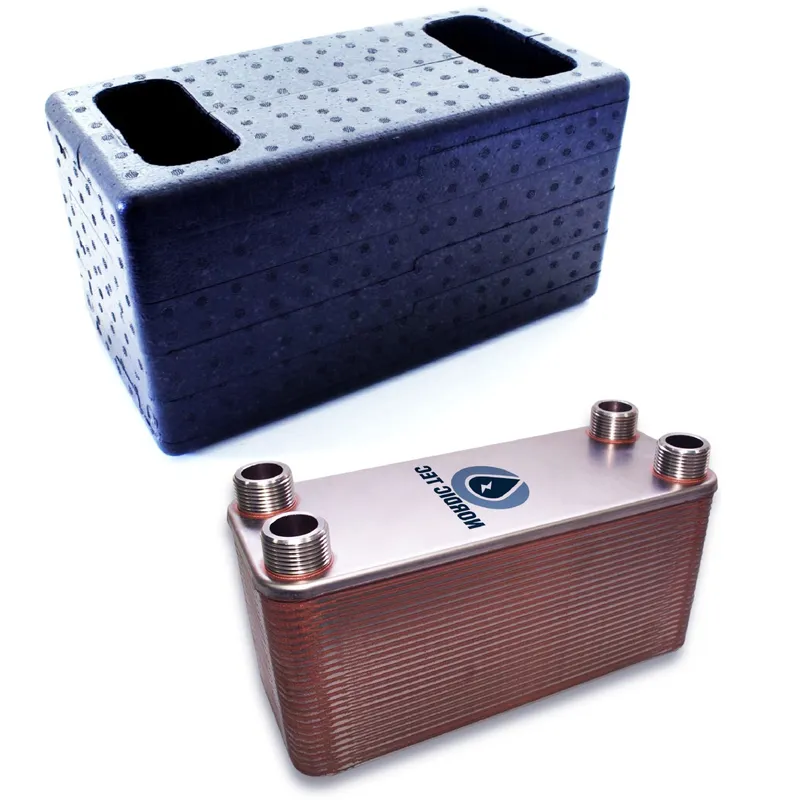

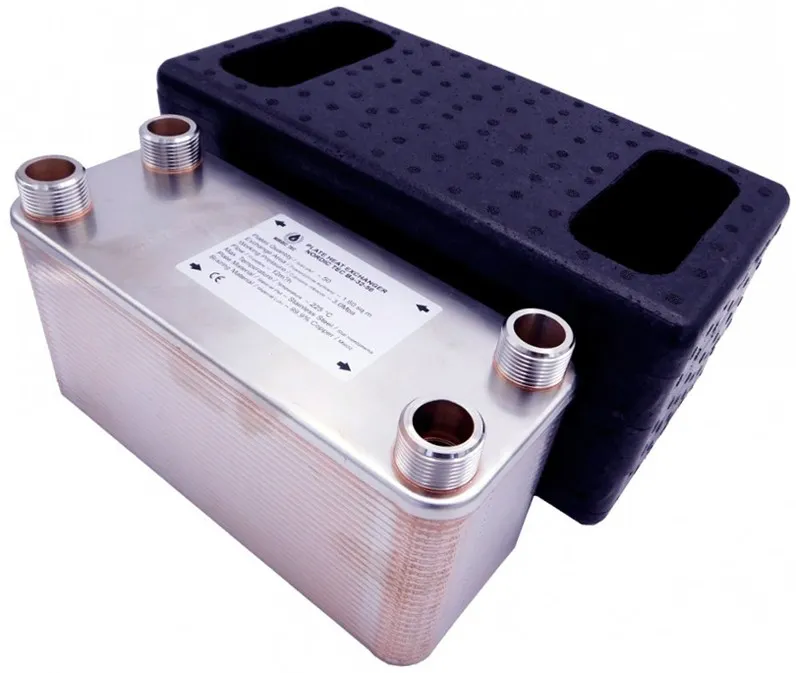

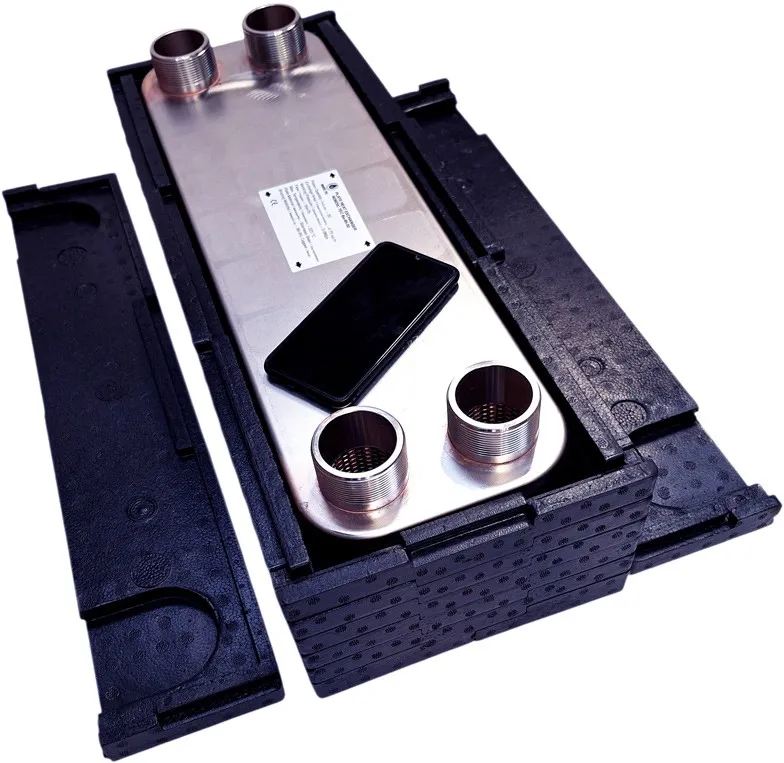

Wymiennik ciepła Ba-95-60 2" (50) 240-360kW

Ba-95-60 — najważniejsze informacje

Ba-95-60 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 240 do 360 kW. Model z przyłączami 2" i pakietem 60 płyt sprawdza się tam, gdzie trzeba odseparować układy i utrzymać wysoką sprawność wymiany ciepła w CO, CWU oraz układach z pompą ciepła.

• Moc grzewcza: 240 do 360 kW
• Liczba płyt: 60
• Przyłącza: 2" / DN 50
• Zastosowanie: separacja obiegów w CO, CWU, pompach ciepła i układach grzewczych

To urządzenie do szybkiego i skutecznego przekazywania ciepła między dwoma obiegami cieczowymi bez ich mieszania. Dzięki przepływowi do 35 m3/h i ciśnieniu roboczemu do 30 bar dobrze wpisuje się w bardziej wymagające instalacje.

Specyfikacja techniczna wymiennika Ba-95-60

Model	Ba-95-60
Moc grzewcza	240 do 360 kW
Liczba płyt	60
Przyłącza	4x 2" | DN 50
Powierzchnia wymiany ciepła	5,700 m²
Maks. przepływ	35 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Wymiary	616 x 191 x 153 mm
Rozstaw przyłączy	519 mm / 92 mm
Materiał wymiennika	Stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	tradycyjne ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-95-60?

Korzyści w praktyce

Ten płytowy wymiennik ciepła służy do przekazywania energii pomiędzy dwoma obiegami roboczymi przy zachowaniu ich pełnej separacji. To ważne, gdy instalacja wymaga ochrony źródła ciepła, oddzielenia różnych parametrów pracy albo połączenia dwóch układów o innej charakterystyce hydraulicznej.

Typowe zastosowania

Model sprawdzi się w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Może być stosowany również do rozdzielenia układu otwartego od zamkniętego, jeśli kluczowe są odpowiednia moc, przepływ i średnica przyłączy.

Ba-95-60 to lutowany wymiennik przeznaczony do pracy w układach ciecz-ciecz. Oferuje zakres mocy 240 do 360 kW, przyłącza 2" / DN 50, przepływ 35 m3/h, maksymalne ciśnienie robocze 30 bar i temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-95-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala efektywnie oddawać i odbierać ciepło, zachowując separację hydrauliczną i stabilną pracę instalacji.

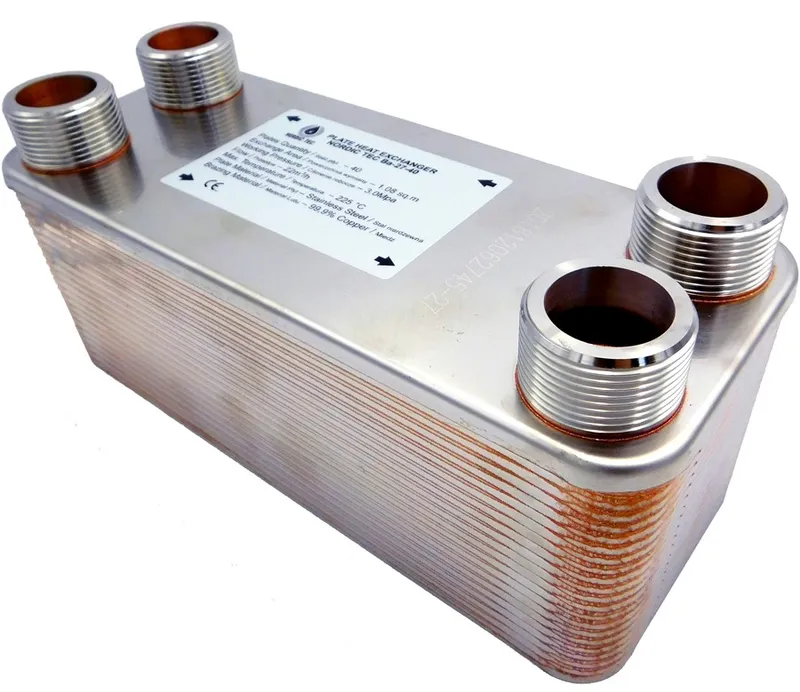

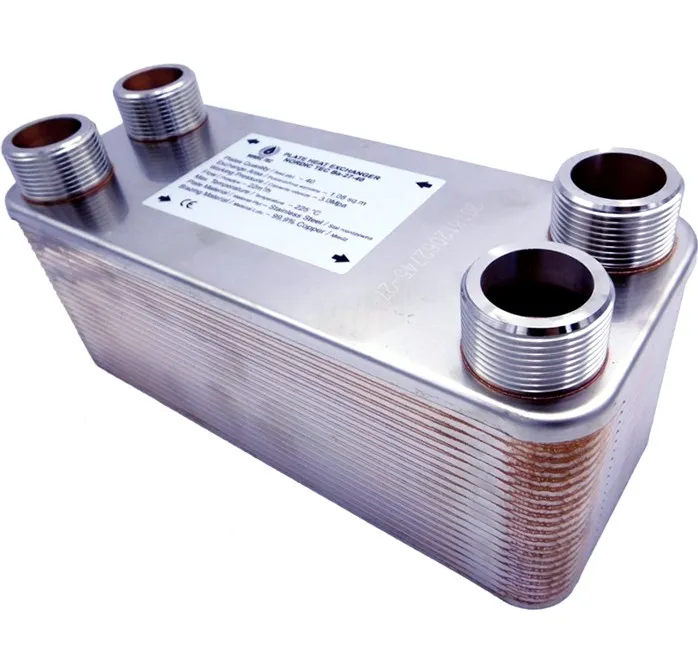

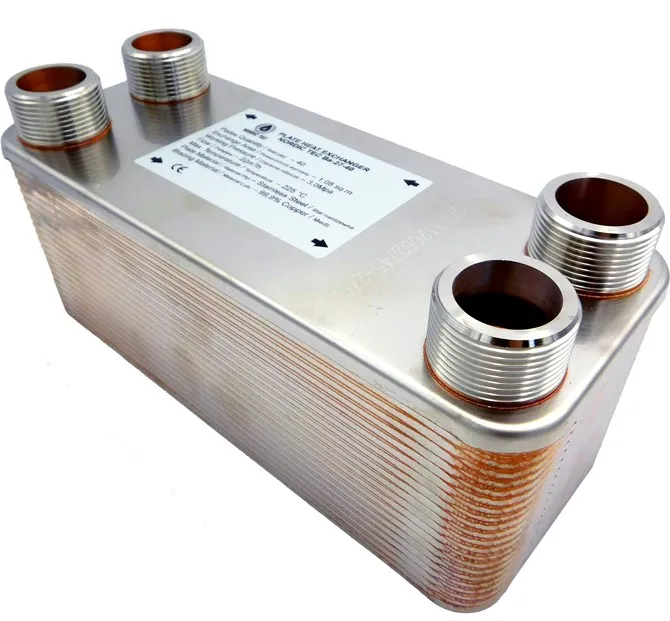

Z czego składa się urządzenie?

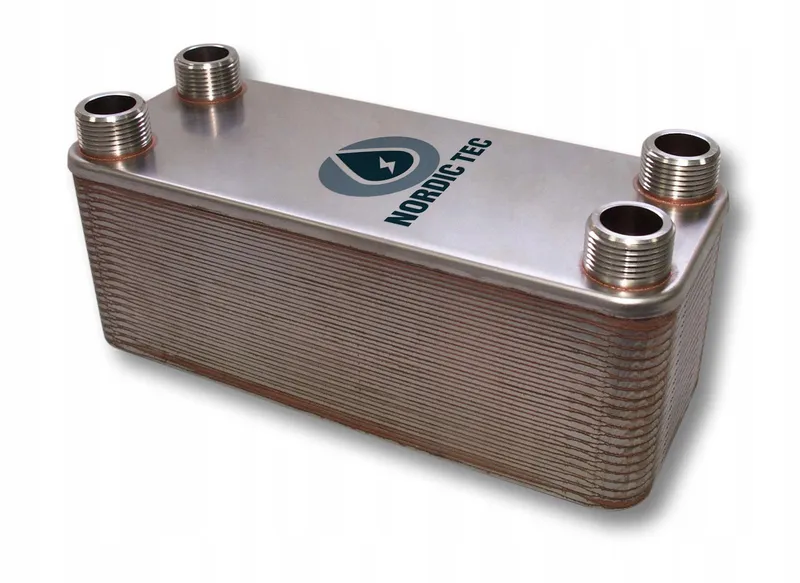

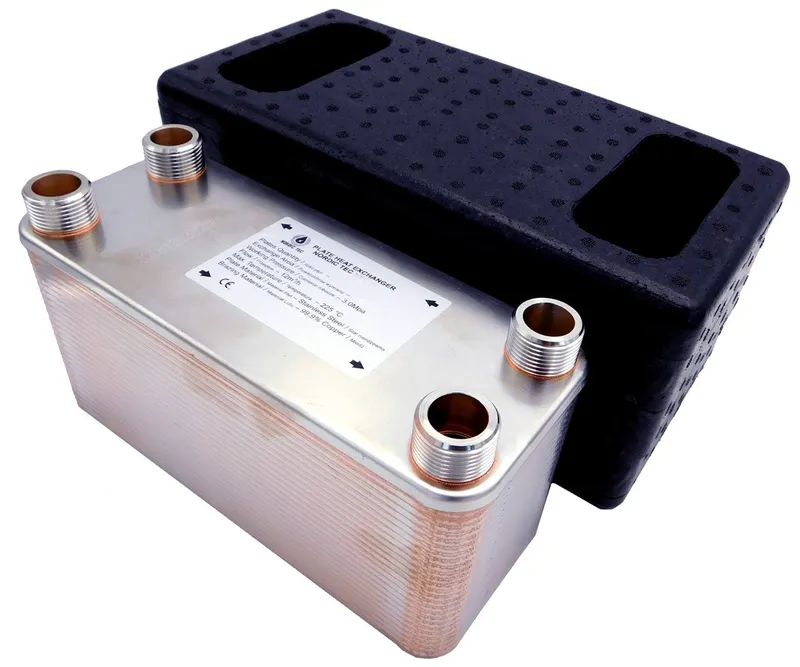

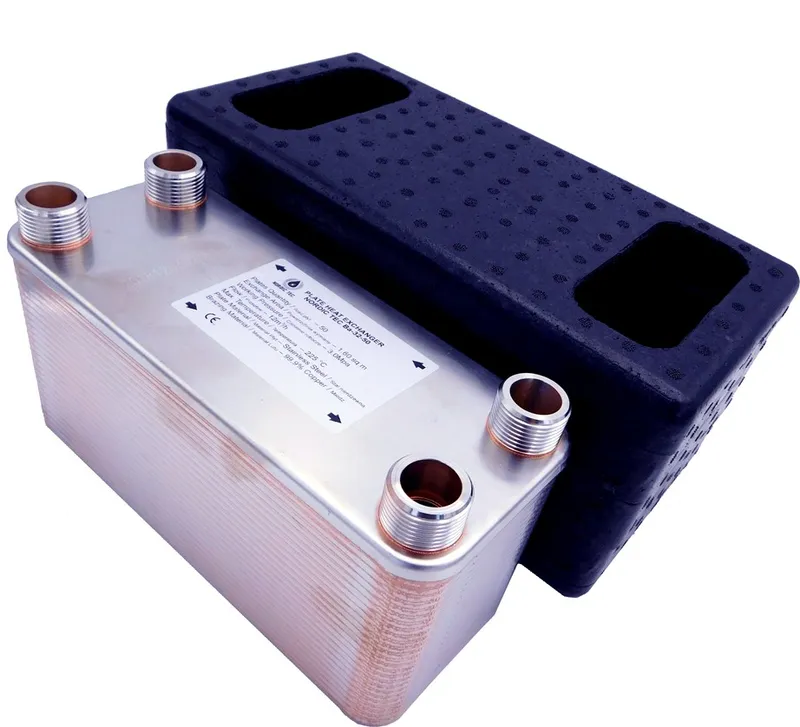

Konstrukcja opiera się na 60 płytach ze stali nierdzewnej 316L, łączonych lutowaniem miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 2" oraz powierzchnia wymiany ciepła 5,700 m², która odpowiada za wydajne przekazywanie energii.

Schemat podłączenia i montaż w instalacji wymiennika Ba-95-60

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ po stronach wymiennika.
• W instalacji warto uwzględnić filtrację, aby ograniczyć zanieczyszczenia odkładające się na płytach.
• Zalecane są zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz obsługę układu.
• Pompy obiegowe powinny być dobrane do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, kocioł ↔ CWU oraz rozdzielenie układu otwartego od zamkniętego. Przy doborze konfiguracji znaczenie mają moc źródła, wymagany przepływ i średnica przyłączy DN 50.

Jak dobrać wymiennik Ba-95-60 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła lub odbioru ciepła: 240 do 360 kW.
• Trzeba uwzględnić wymagany przepływ: do 35 m3/h.
• Znaczenie mają różnica temperatur, rodzaj medium oraz potrzeba separacji obiegów.
• Należy sprawdzić zgodność przyłączy: 2" / DN 50.

Kiedy wybrać większy model?

Większy model warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu albo niższych strat po stronie wymiany ciepła. Jeśli pracujesz na granicznych parametrach układu, bezpieczniej dobrać wariant z dodatkowym zapasem wydajności.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle zastosowania, sposobu działania, momentu użycia oraz doboru do pompy ciepła i podłogówki. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go w CO, CWU i układach z pompą ciepła. Jest przydatny także wtedy, gdy trzeba hydraulicznie odseparować dwa układy pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, a obiegi pozostają oddzielone. Taka konstrukcja zapewnia wysoką sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów lub połączenie instalacji o różnych parametrach pracy. Dotyczy to modernizacji CO, przygotowania CWU, współpracy z pompą ciepła i ogrzewaniem podłogowym. To także dobre rozwiązanie dla układów otwartych i zamkniętych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy instalacji, wymaganym przepływie i różnicy temperatur. W tym modelu zakres mocy wynosi 240 do 360 kW, a maksymalny przepływ 35 m3/h. Trzeba też sprawdzić przyłącza 2" / DN 50 i warunki pracy układu.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Kluczowe jest dopasowanie mocy, przepływu, temperatur zasilania i średnicy przyłączy do konkretnego układu. Jeśli parametry instalacji mieszczą się w możliwościach modelu, zastosowanie jest technicznie uzasadnione.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
