Wymiennik ciepła do freonu Ba-26-34-F 0,88m² - 9 kW

Ba-26-34-F — najważniejsze informacje

Ba-26-34-F to płytowy wymiennik ciepła do freonu, przeznaczony do przekazywania energii między obiegami bez mieszania mediów, głównie w pracy jako skraplacz przy urządzeniach do 9 kW. Model z 34 płytami, powierzchnią wymiany 0,88 m² i przepływem do 12 m3/h sprawdza się w układach z czynnikiem chłodniczym oraz wodą uzdatnioną.

• Moc: do 9 kW, zakres pracy 6–9 kW
• Liczba płyt: 34
• Przyłącza: 5/8" do lutu po stronie czynnika oraz 1" / DN 25 po stronie medium ciekłego
• Zastosowanie: skraplacz do pomp ciepła, klimatyzatorów i agregatów chłodniczych

To wymiennik do zastosowań gaz-ciecz, zaprojektowany do pracy z podwyższonym ciśnieniem po stronie czynnika chłodniczego. Dzięki temu ułatwia bezpieczne i skuteczne przekazywanie ciepła w instalacjach wymagających separacji obiegów.

Specyfikacja techniczna wymiennika Ba-26-34-F

Model	Ba-26-34-F
Moc grzewcza	9 kW
Zakres mocy pracy	6 - 9 kW
Liczba płyt	34
Przyłącza freonu / czynnika gazowego	ϕ15 - 5/8" do lutu
Przyłącza medium ciekłego	1" - DN 25
Powierzchnia wymiany ciepła	0,88 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 45 bar
Ciśnienie testowe	> 60 bar
Materiał	stal nierdzewna 316L
Lut	Cu
Czynnik	R404A, R32 oraz podobne

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-26-34-F?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie trzeba oddzielić stronę czynnika chłodniczego od obiegu wodnego. Ten płytowy wymiennik ciepła jest przeznaczony przede wszystkim do pracy jako skraplacz w pompach ciepła do 9 kW, klimatyzatorach i podobnych agregatach.

Korzyści w praktyce

Kluczową zaletą jest wysoka odporność ciśnieniowa po stronie gazowej oraz powierzchnia wymiany 0,88 m², która wspiera efektywną pracę w zakresie 6–9 kW.

Typowe zastosowania

Model można wykorzystać w układach grzewczych i chłodniczych, zwłaszcza tam, gdzie obieg z czynnikiem współpracuje z wodą wstępnie uzdatnioną.

Najważniejsze parametry tego modelu wskazują na zastosowanie w układach freonowych o podwyższonych wymaganiach ciśnieniowych. W praktyce o doborze decydują moc do 9 kW, 34 płyty, przepływ 12 m3/h oraz przyłącza dopasowane do strony gazowej i ciekłej.

Zasada działania i budowa wymiennika Ba-26-34-F

Jak działa wymiana ciepła?

Dwa media przepływają przez sąsiednie kanały po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu obu obiegów. Układ przeciwprądowy poprawia wykorzystanie powierzchni wymiany i stabilność pracy jako skraplacz.

Z czego składa się urządzenie?

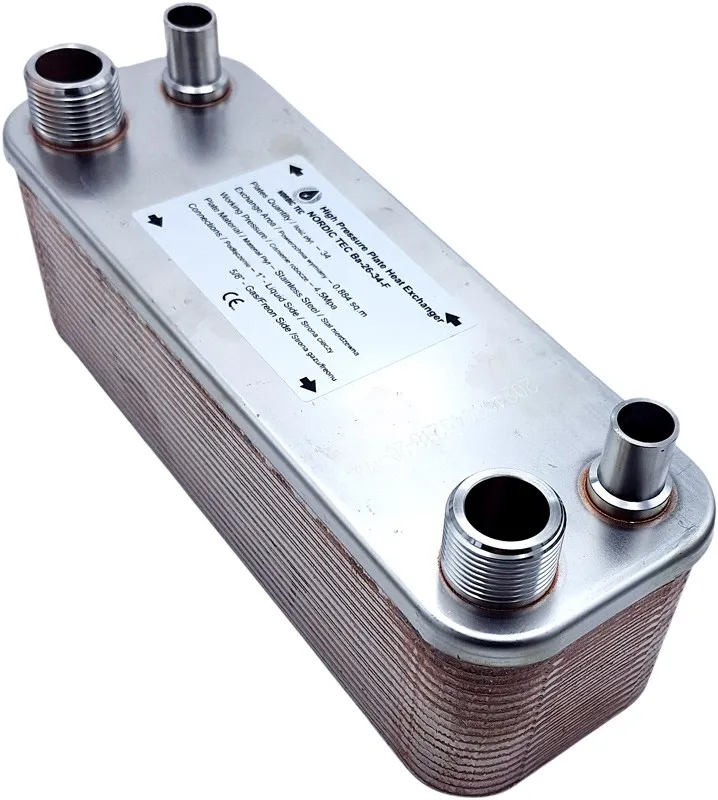

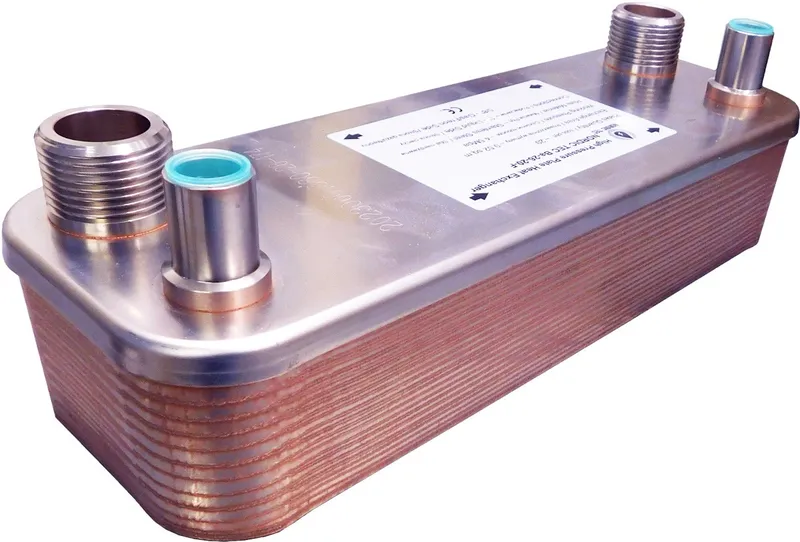

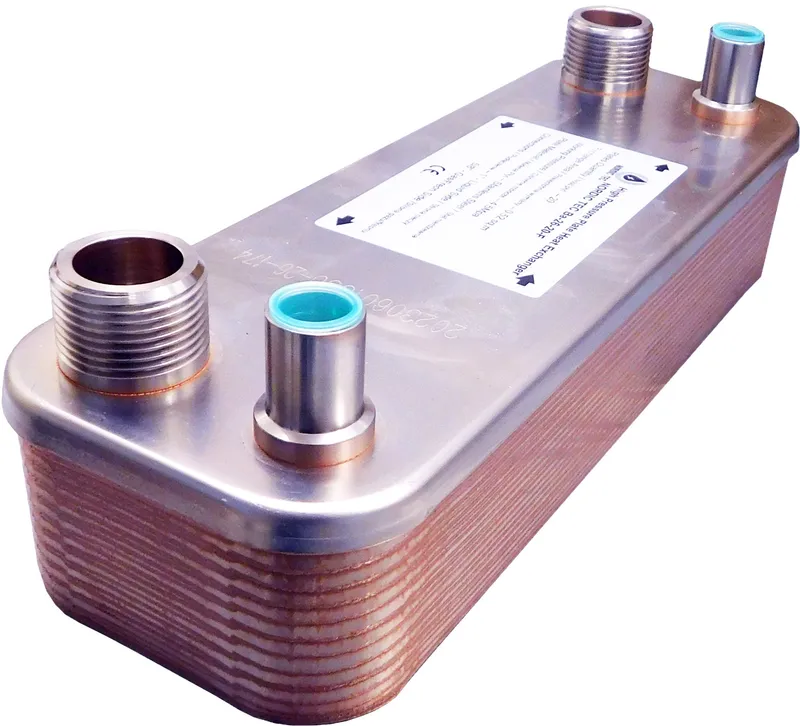

Konstrukcja opiera się na 34 płytach ze stali nierdzewnej 316L, łączonych próżniowo z użyciem Cu. Całość uzupełniają króćce przyłączeniowe: ϕ15 - 5/8" do lutu po stronie czynnika oraz 1" - DN 25 po stronie medium ciekłego.

Schemat podłączenia i montaż w instalacji wymiennika Ba-26-34-F

Wytyczne montażowe

• Stosuj podłączenie przeciwprądowe, aby wykorzystać pełną powierzchnię wymiany.
• Po stronie wodnej przewidź filtrację, zawory odcinające i odpowietrzenie instalacji.
• Dobierz pompę obiegową do wymaganego przepływu 12 m3/h i oporów układu.
• Urządzenie przeznaczone jest do pracy z wodą wstępnie uzdatnioną.

Przykłady konfiguracji CO i CWU

Model sprawdzi się w połączeniu pompa ciepła ↔ obieg wodny oraz w innych układach chłodniczo-grzewczych, gdzie potrzebna jest separacja strony czynnika od strony cieczy.

Jak dobrać wymiennik Ba-26-34-F do instalacji?

Kluczowe parametry doboru

• Dopasuj wymiennik do mocy źródła: tutaj zakres pracy wynosi 6–9 kW.
• Sprawdź zgodność przyłączy: 5/8" do lutu po stronie czynnika i 1" / DN 25 po stronie cieczy.
• Uwzględnij maksymalny przepływ 12 m3/h oraz wymagane ciśnienie robocze do 45 bar.
• Zweryfikuj rodzaj medium i warunki pracy po stronie chłodniczej.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy 0,88 m² powierzchni wymiany okaże się niewystarczające dla planowanej mocy, temperatur zasilania lub wymaganej stabilności pracy. W razie wątpliwości warto skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, działania i doboru tego modelu do instalacji z pompą ciepła lub obiegiem wodnym. Poniżej znajdziesz krótkie wyjaśnienia pomocne przy zakupie.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu chodzi głównie o współpracę strony czynnika chłodniczego ze stroną wodną. To typowe rozwiązanie dla pomp ciepła, klimatyzatorów i układów chłodniczo-grzewczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Obiegi płyną sąsiednimi kanałami, najczęściej w układzie przeciwprądowym, co poprawia sprawność wymiany. Media nie mieszają się ze sobą.

Kiedy stosować wymiennik płytowy?

Stosuj go wtedy, gdy trzeba odseparować dwa obiegi o różnych parametrach pracy. Ten model jest przeznaczony szczególnie do pracy z czynnikiem chłodniczym po stronie gazowej i wodą uzdatnioną po stronie ciekłej. Sprawdza się jako skraplacz w urządzeniach do 9 kW.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i warunkach pracy. Dla tego modelu zakres wynosi 6–9 kW, a maksymalny przepływ 12 m3/h. Znaczenie mają też przyłącza, rodzaj medium i wymagane ciśnienie robocze.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, z pompą ciepła może współpracować warunkowo, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Producentowe dane wskazują zastosowanie jako skraplacz dla pomp ciepła do 9 kW. Dla ogrzewania podłogowego trzeba dodatkowo potwierdzić przepływy, temperatury i cały układ hydrauliczny.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
