Wymiennik ciepła gaz freon Ba-68-10-F 0,68m² - 8 kW

Ba-68-10-F — najważniejsze informacje

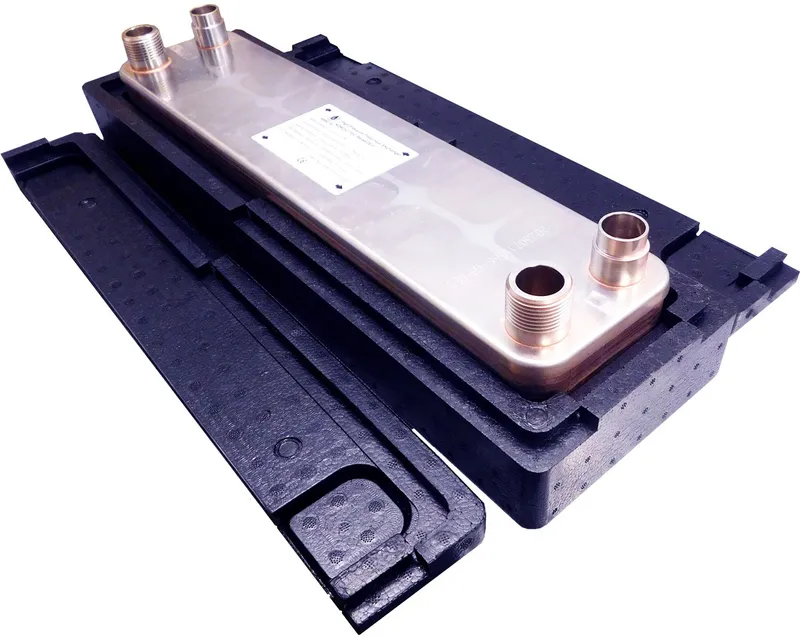

Ba-68-10-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem czynnika chłodniczego i cieczy bez mieszania mediów, przeznaczony do układów do 8 kW. Model z 10 płytami, powierzchnią wymiany 0,68 m² i przyłączem cieczy 1" - DN 25 sprawdza się jako skraplacz pompy ciepła lub element agregatu chłodniczego.

• Moc: 8 kW
• Liczba płyt: 10
• Przyłącza: gaz ϕ22 - 7/8" do lutu twardego, ciecz 1" - DN 25
• Zastosowanie: skraplacz pompy ciepła lub układ chłodniczy na freon

To wymiennik do pracy z czynnikiem chłodniczym po jednej stronie i wodą lub wodą z glikolem po drugiej, gdy potrzebna jest wysoka odporność ciśnieniowa i skuteczne oddawanie ciepła do obiegu cieczy.

Specyfikacja techniczna wymiennika Ba-68-10-F

Model	Ba-68-10-F
Moc grzewcza	8 kW
Liczba płyt	10
Powierzchnia wymiany ciepła	0,68 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 45 bar
Ciśnienie testowe	> 60 bar
Przyłącza freonu lub czynnika gazowego	ϕ22 - 7/8" do lutu twardego
Przyłącza medium ciekłego	1" - DN 25
Wymiary	526 x 119 x 34 mm
Rozstaw przyłączy	470 x 63 mm
Materiał	Stal nierdzewna S316L
Lut	Cu (czysta Miedź)
Czynnik	freon / czynnik chłodniczy

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-10-F?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie obieg chłodniczy ma współpracować z wodą instalacyjną. Ten płytowy wymiennik ciepła może pracować jako skraplacz w pompach ciepła i agregatach chłodniczych do 8 kW. Po stronie cieczy obsługuje wodę lub wodę z glikolem, co pozwala włączyć go w układy CO, CWU, ogrzewanie podłogowe lub inne instalacje wymagające separacji obiegu chłodniczego od hydraulicznego.

Korzyści w praktyce

Najważniejszą korzyścią jest oddzielenie czynnika chłodniczego od obiegu wodnego przy zachowaniu sprawnej wymiany ciepła.

Typowe zastosowania

Model nadaje się do pomp ciepła, klimatyzatorów i agregatów chłodniczych współpracujących z instalacją grzewczą lub chłodniczą.

Model Ba-68-10-F został zaprojektowany do układów freonowych o podwyższonych wymaganiach ciśnieniowych. Kluczowe dane to moc 8 kW, powierzchnia wymiany 0,68 m², 10 płyt, przepływ 22 m3/h oraz ciśnienie pracy do 45 bar.

Zasada działania i budowa wymiennika Ba-68-10-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Producent zaleca podłączenie przeciwprądowe, czyli przeciwny kierunek przepływu czynnika chłodniczego i wody, bo taki układ poprawia odbiór ciepła.

Z czego składa się urządzenie?

Konstrukcję tworzą płyty ze stali nierdzewnej S316L, połączone próżniowo przy użyciu Cu, czyli czystej miedzi. Wymiennik ma przyłącze gazowe ϕ22 - 7/8" do lutu twardego oraz przyłącze cieczy 1" - DN 25.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-10-F

Wytyczne montażowe

• Stosuj układ przeciwprądowy dla czynnika chłodniczego i cieczy.
• Po stronie wodnej przewiduj filtrację oraz armaturę odcinającą.
• W instalacji warto uwzględnić odpowietrzenie i poprawny dobór obiegu cieczy.
• Urządzenie jest przeznaczone do wody wstępnie uzdatnionej lub wody z glikolem.

Przykłady konfiguracji CO i CWU

Typowy układ to pompa ciepła po stronie freonowej i instalacja CO, CWU albo ogrzewanie podłogowe po stronie wodnej. Model może też współpracować z agregatem chłodniczym w układzie chłodzenia cieczy.

Jak dobrać wymiennik Ba-68-10-F do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: tutaj do 8 kW.
• Sprawdź wymagany przepływ po stronie cieczy: do 22 m3/h.
• Uwzględnij rodzaj medium i średnice przyłączy: 1" - DN 25 oraz ϕ22 - 7/8".
• Zweryfikuj wymagane ciśnienie pracy w układzie chłodniczym.

Kiedy wybrać większy model?

Jeśli instalacja wymaga większej powierzchni wymiany niż 0,68 m² albo pracuje z wyższą mocą niż 8 kW, należy zastosować większy wariant z większą liczbą płyt. To szczególnie ważne przy wyższych obciążeniach cieplnych i wymaganiach co do stabilności pracy.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą działania, zastosowania i doboru tego modelu do pompy ciepła oraz instalacji wodnych. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy Ba-68-10-F pasuje do planowanego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu jeden obieg może pracować na freonie lub innym czynniku chłodniczym, a drugi na wodzie albo wodzie z glikolem. Dzięki temu można połączyć układ chłodniczy z instalacją grzewczą lub chłodniczą.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Czynnik chłodniczy i ciecz płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez kontaktu obiegów. Podłączenie przeciwprądowe poprawia efektywność pracy.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować obieg chłodniczy od wodnego. To typowe rozwiązanie dla pomp ciepła, agregatów chłodniczych oraz instalacji CO, CWU i ogrzewania podłogowego. Sprawdza się też przy modernizacji układów o różnych parametrach pracy.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, rodzaju medium i średnicach przyłączy. Dla tego modelu punkt odniesienia to 8 kW mocy oraz przepływ do 22 m3/h. Jeśli układ wymaga większej powierzchni wymiany lub wyższej mocy, wybierz większy model.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, pod warunkiem zgodności parametrów instalacji z danymi tego wymiennika. Model został opisany jako skraplacz do pomp ciepła do 8 kW, a po stronie cieczy może pracować z wodą lub wodą z glikolem. O przydatności do podłogówki decydują jeszcze parametry całego układu hydraulicznego.
