Wymiennik ciepła gaz freon Ba-68-20-F 1,36m² - 14 kW

Ba-68-20-F — najważniejsze informacje

Ba-68-20-F to płytowy wymiennik ciepła do przekazywania energii między czynnikiem chłodniczym a wodą bez mieszania mediów, przeznaczony do układów do 14 kW. Model z powierzchnią wymiany 1,360 m² i przepływem do 22 m3/h sprawdza się jako skraplacz pompy ciepła, klimatyzatora lub agregatu chłodniczego.

• Moc: do 14 kW
• Powierzchnia wymiany: 1,360 m²
• Przyłącze cieczy: 1" / DN 25
• Zastosowanie: skraplacz pompy ciepła, agregat chłodniczy, klimatyzator

To wymiennik freonowy do pracy w układach, gdzie trzeba skutecznie przekazać ciepło z czynnika gazowego do wody lub wody z glikolem. Dzięki odporności na ciśnienie robocze do 45 bar nadaje się do instalacji chłodniczych i grzewczych z typowymi czynnikami, takimi jak R32, R410a czy R290.

Specyfikacja techniczna wymiennika Ba-68-20-F

Model	Ba-68-20-F
Moc grzewcza	14 kW
Zakres mocy	10 - 14 kW
Powierzchnia wymiany ciepła	1,360 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	max. 45 bar
Ciśnienie testowe	> 60 bar
Przyłącza freonu / czynnika gazowego	rurki ϕ22 - 7/8" do lutu
Przyłącza medium ciekłego	1" - DN 25
Materiał	Stal nierdzewna S 316L
Lut	miedź
Czynnik	R404a, R32, R410a, R290 i inne
Sposób podłączenia	przeciwprądowy
Długość	526 mm
Szerokość	119 mm
Grubość	56 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-20-F?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Ten płytowy wymiennik ciepła pracuje głównie jako skraplacz w pompach ciepła, klimatyzatorach i agregatach chłodniczych, gdzie po jednej stronie płynie czynnik gazowy, a po drugiej woda lub roztwór glikolu.

Korzyści w praktyce

Zapewnia wysoką skuteczność wymiany przy kompaktowych wymiarach, a jednocześnie pozwala oddzielić obieg chłodniczy od wodnego. To ważne przy stabilnej pracy CO, CWU i instalacji z ogrzewaniem podłogowym.

Typowe zastosowania

Model sprawdzi się w pompach ciepła do 14 kW, układach grzewczych i chłodniczych oraz tam, gdzie potrzebna jest współpraca wody uzdatnionej z obiegiem czynnika chłodniczego.

Najważniejsze parametry tego modelu obejmują moc do 14 kW, przepływ do 22 m3/h oraz przyłącze wodne 1" - DN 25. Korpus i płyty wykonano ze stali nierdzewnej S 316L, a połączenia płyt zrealizowano metodą próżniową przy użyciu miedzi.

Zasada działania i budowa wymiennika Ba-68-20-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Układ przeciwprądowy poprawia efektywność odbioru ciepła i sprzyja stabilnej pracy skraplacza.

Z czego składa się urządzenie?

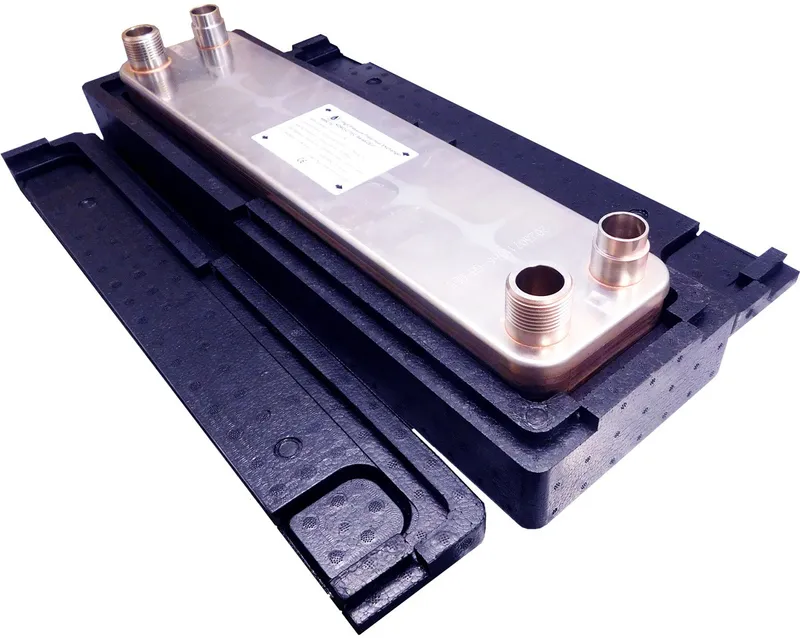

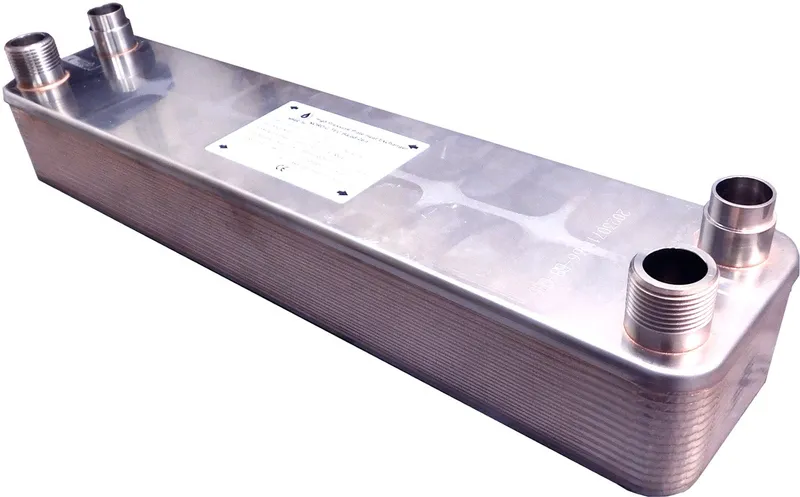

Konstrukcja opiera się na pakiecie płyt ze stali nierdzewnej S 316L, łączonych próżniowo miedzią. Wymiennik ma przyłącza dla czynnika gazowego w postaci rurek ϕ22 - 7/8" do lutu oraz przyłącza wodne 1" - DN 25.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-20-F

Wytyczne montażowe

• Stosuj podłączenie przeciwprądowe, aby wykorzystać pełną powierzchnię wymiany.
• Po stronie wodnej warto przewidzieć filtrację, odpowietrzenie i zawory odcinające.
• Dobierz pompę obiegową do wymaganego przepływu i oporów instalacji.
• Urządzenie jest przeznaczone do pracy z wodą wstępnie uzdatnioną.

Przykłady konfiguracji CO i CWU

Model można włączyć między pompą ciepła a obiegiem CO lub CWU, a także w układzie klimatyzacyjnym czy chłodniczym z wymianą na wodę lub glikol. Sprawdza się również tam, gdzie trzeba rozdzielić obieg czynnika od części wodnej instalacji.

Jak dobrać wymiennik Ba-68-20-F do instalacji?

Kluczowe parametry doboru

• Dobierz model do mocy źródła: w tym przypadku 10 - 14 kW.
• Sprawdź wymagany przepływ: maksymalnie 22 m3/h.
• Uwzględnij rodzaj medium: czynnik chłodniczy oraz woda lub woda z glikolem.
• Zweryfikuj przyłącza: po stronie cieczy 1" / DN 25, po stronie gazowej ϕ22 - 7/8" do lutu.
• Potwierdź wymagania ciśnieniowe instalacji: do 45 bar.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć przy wyższej mocy źródła, większej wymaganej powierzchni wymiany albo gdy układ pracuje z mniej korzystną różnicą temperatur. To ogranicza spadki wydajności i ułatwia stabilną pracę całej instalacji.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą zastosowania, zasady działania, doboru i współpracy z pompą ciepła. Poniżej znajdziesz krótkie odpowiedzi zakupowe, które pomagają szybko ocenić, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu energia przechodzi między czynnikiem chłodniczym a wodą lub wodą z glikolem. Typowe zastosowanie to skraplacz pompy ciepła, klimatyzatora lub agregatu chłodniczego.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Obiegi płyną po przeciwnych stronach płyt, zwykle w układzie przeciwprądowym, co poprawia sprawność. Media nie mieszają się, a ciepło przechodzi przez stal nierdzewną.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba efektywnie przekazać ciepło i jednocześnie odseparować obiegi. Dotyczy to pomp ciepła, CWU, ogrzewania podłogowego i układów chłodniczych. Jest też przydatny przy modernizacji instalacji o różnych parametrach pracy.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do źródła ciepła i warunków pracy instalacji. Trzeba uwzględnić zakres 10 - 14 kW, przepływ do 22 m3/h, rodzaj medium, przyłącza oraz wymagane ciśnienie robocze. Jeśli układ ma mniejszą różnicę temperatur, zwykle potrzebny jest większy zapas powierzchni wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, pod warunkiem zgodności parametrów instalacji z danymi modelu. Wymiennik jest przewidziany jako skraplacz pompy ciepła do 14 kW i może współpracować z obiegiem wodnym zasilającym CO lub podłogówkę. Kluczowe są poprawne przyłącza, przepływ oraz praca z wodą wstępnie uzdatnioną.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
