Wymiennik ciepła gaz freon Ba-68-16-F 1,09m² - 11 kW

Ba-68-16-F — najważniejsze informacje

Ba-68-16-F to płytowy wymiennik ciepła do przekazywania energii między gazem a cieczą bez mieszania mediów, przeznaczony głównie do pracy jako skraplacz o mocy 11 kW. Model z powierzchnią wymiany 1,088 m² i przepływem do 22 m3/h sprawdza się w pompach ciepła, agregatach chłodniczych oraz klimatyzatorach.

• Moc: 11 kW
• Model: Ba-68-16-F
• Przyłącza: 1" / DN 25 po stronie cieczy oraz ϕ22 - 7/8" do lutu po stronie czynnika
• Zastosowanie: skraplacz do pomp ciepła, agregatów chłodniczych i klimatyzatorów

To wymiennik do układów freon-woda lub gaz-ciecz, gdy potrzebna jest skuteczna wymiana ciepła przy wysokich ciśnieniach po stronie czynnika chłodniczego.

Specyfikacja techniczna wymiennika Ba-68-16-F

Model	Ba-68-16-F
Moc grzewcza	11 kW
Powierzchnia wymiany ciepła	1,088 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	max. 45 bar
Ciśnienie testowe	> 60 bar
Przyłącza freonu / czynnika gazowego	rurki ϕ22 - 7/8" do lutu
Przyłącza medium ciekłego	1" - DN 25
Długość	526 mm
Szerokość	119 mm
Grubość	46 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	R410a, R32, R290 i podobne media

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-16-F?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie czynnik chłodniczy oddaje energię do wody lub innej cieczy roboczej. Ten płytowy wymiennik ciepła jest przeznaczony przede wszystkim do pracy jako skraplacz w pompach ciepła, agregatach chłodniczych i klimatyzatorach.

Korzyści w praktyce

Najważniejszą zaletą jest odporność na wysokie ciśnienie po stronie gazu oraz efektywna wymiana ciepła na stosunkowo małej powierzchni zabudowy.

Typowe zastosowania

Model może współpracować z instalacją grzewczą lub chłodniczą, także z wodą z dodatkiem glikolu, o ile medium po stronie cieczy jest odpowiednio przygotowane.

Najważniejsze dane tego modelu obejmują moc 11 kW, maksymalny przepływ 22 m3/h oraz przyłącze cieczy 1" - DN 25. Korpus wykonano ze stali nierdzewnej 316L, a płyty połączono metodą próżniową przy użyciu miedzi.

Zasada działania i budowa wymiennika Ba-68-16-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia jest przekazywana przez ich powierzchnię bez kontaktu i bez mieszania obiegów. Zalecany układ pracy to przeciwprąd, ponieważ wydłuża kontakt termiczny obu mediów i poprawia skuteczność wymiany ciepła.

Z czego składa się urządzenie?

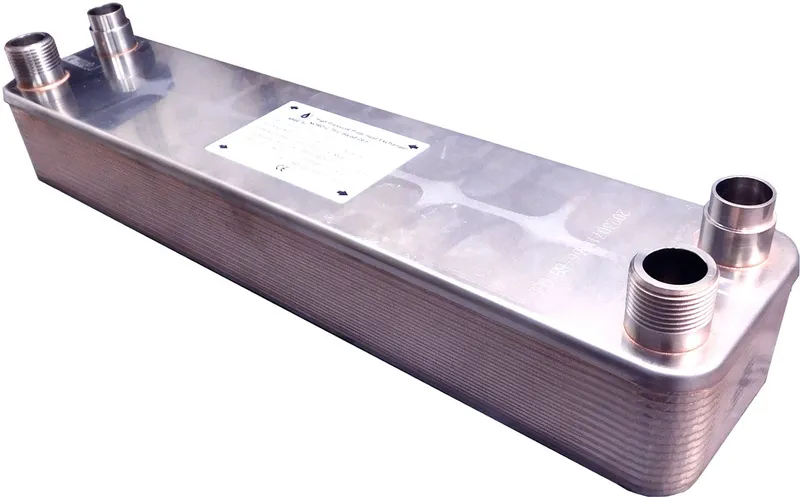

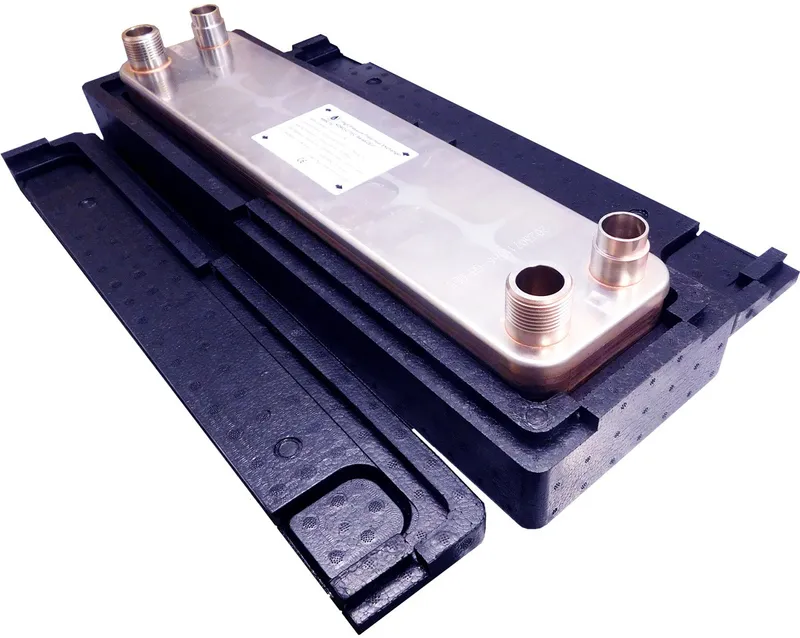

Konstrukcja opiera się na płytach ze stali nierdzewnej 316L, łączonych lutowaniem miedzią. Całość uzupełniają króćce po stronie cieczy oraz przyłącza do lutu po stronie czynnika gazowego.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-16-F

Wytyczne montażowe

• Podłącz wymiennik w układzie przeciwprądowym.
• Po stronie cieczy stosuj medium wstępnie uzdatnione.
• W instalacji warto przewidzieć filtrację, odpowietrzenie i zawory odcinające.
• Dobór obiegu powinien uwzględniać wymagany przepływ do 22 m3/h.

Przykłady konfiguracji CO i CWU

Model nadaje się do połączenia pompy ciepła z obiegiem wodnym, a także do układów chłodniczych i klimatyzacyjnych, w których czynnik gazowy przekazuje ciepło do cieczy odbiorczej.

Jak dobrać wymiennik Ba-68-16-F do instalacji?

Kluczowe parametry doboru

• moc źródła: 11 kW,
• maksymalny przepływ: 22 m3/h,
• rodzaj medium: czynnik chłodniczy oraz woda lub mieszanina z glikolem,
• przyłącza: 1" / DN 25 po stronie cieczy i ϕ22 - 7/8" do lutu po stronie czynnika,
• wymagane ciśnienie robocze po stronie gazu.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje z większą mocą, wymaga wyższej powierzchni wymiany albo potrzebuje dodatkowego zapasu wydajności przy trudniejszych parametrach pracy.

Najczęstsze pytania

Najczęstsze kwestie dotyczą zastosowania, sposobu działania, momentu montażu oraz doboru do pompy ciepła lub układu chłodniczego. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu chodzi głównie o wymianę energii między czynnikiem gazowym a cieczą. To typowe rozwiązanie dla pomp ciepła, agregatów chłodniczych i klimatyzatorów pracujących jako skraplacz.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stal nierdzewną 316L, a obiegi pozostają od siebie odseparowane. Układ przeciwprądowy poprawia skuteczność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba efektywnie przekazać ciepło między różnymi mediami i zachować separację obiegów. W tym przypadku szczególnie wtedy, gdy po jednej stronie pracuje czynnik chłodniczy pod wysokim ciśnieniem. To częsty wybór do pomp ciepła i instalacji chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór zaczyna się od mocy źródła i parametrów przepływu. Dla tego modelu kluczowe są moc 11 kW, przepływ do 22 m3/h, rodzaj medium oraz przyłącza 1" / DN 25 po stronie cieczy. Trzeba też uwzględnić ciśnienie pracy i warunki temperaturowe układu.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła, jeśli parametry instalacji odpowiadają jego mocy i przyłączom. Producentowe zastosowanie wskazuje przede wszystkim pracę jako skraplacz w pompach ciepła. O przydatności do konkretnego układu podłogowego decydują jeszcze przepływ, temperatura i sposób wpięcia w obieg wodny.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
