Wymiennik ciepła Ba-16-26 18-35kW 1"

Ba-16-26 — najważniejsze informacje

Ba-16-26 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 18 do 35 kW. Model z 26 płytami, przyłączami 1" i przepływem do 8 m3/h sprawdza się w układach CO, CWU, z pompą ciepła oraz tam, gdzie potrzebna jest skuteczna separacja obiegów.

• Moc grzewcza: 18 do 35 kW
• Liczba płyt: 26
• Przyłącza: 1"
• Zastosowanie: CO, CWU, pompa ciepła, rozdzielenie układu otwartego i zamkniętego

To urządzenie dla użytkowników, którzy chcą skutecznie przenieść ciepło między dwoma obiegami i jednocześnie zachować ich hydrauliczną separację. Dzięki przepływowi do 8 m3/h oraz ciśnieniu roboczemu do 20 bar model nadaje się do wielu instalacji grzewczych i chłodniczych.

Specyfikacja techniczna wymiennika Ba-16-26

Model	Ba-16-26
Moc grzewcza	18 do 35 kW
Liczba płyt	26
Przyłącza	4x 1"
Powierzchnia wymiany ciepła	0,410 m²
Maks. przepływ	8 m³/h
Maks. ciśnienie robocze	do 20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	do +230°C
Wymiary	220 x 90 x 64 mm
Rozstaw przyłączy	180 mm / 52 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-16-26?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala oddzielić układy pracujące w innych warunkach ciśnienia lub temperatury. Ten płytowy wymiennik ciepła ułatwia bezpieczne połączenie różnych części instalacji i wspiera stabilną pracę systemu.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, we współpracy z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Jest dobrym wyborem tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego albo odseparować obiegi o różnych parametrach pracy.

Najważniejsze parametry tego modelu potwierdzają jego przydatność w średnich instalacjach wymagających sprawnej wymiany ciepła i pracy pod wyższym ciśnieniem. W praktyce kluczowe są moc 18 do 35 kW, przyłącza 1", przepływ do 8 m3/h oraz odporność na temperaturę do +230°C.

Zasada działania i budowa wymiennika Ba-16-26

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię, bez bezpośredniego kontaktu. Taki układ pozwala efektywnie ogrzewać lub chłodzić jeden obieg energią z drugiego, zachowując separację mediów.

Z czego składa się urządzenie?

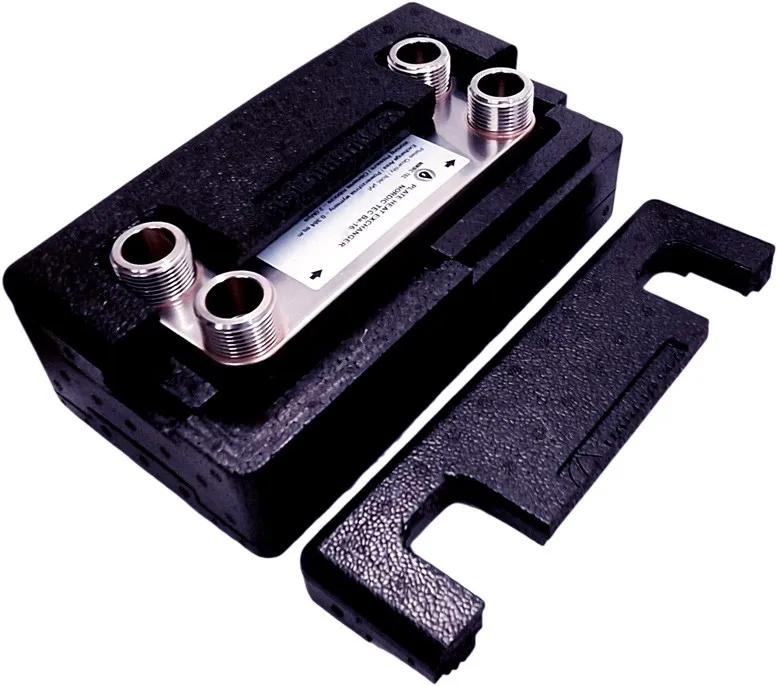

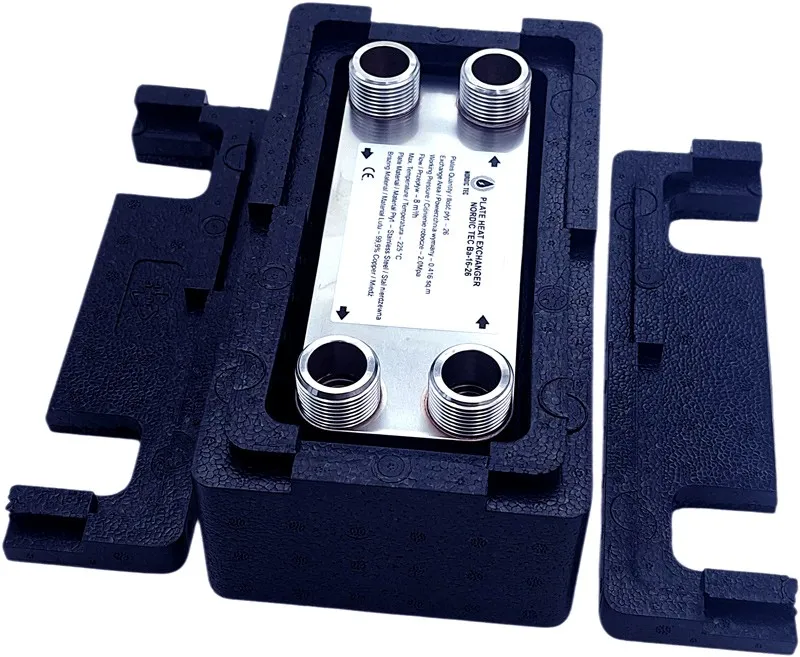

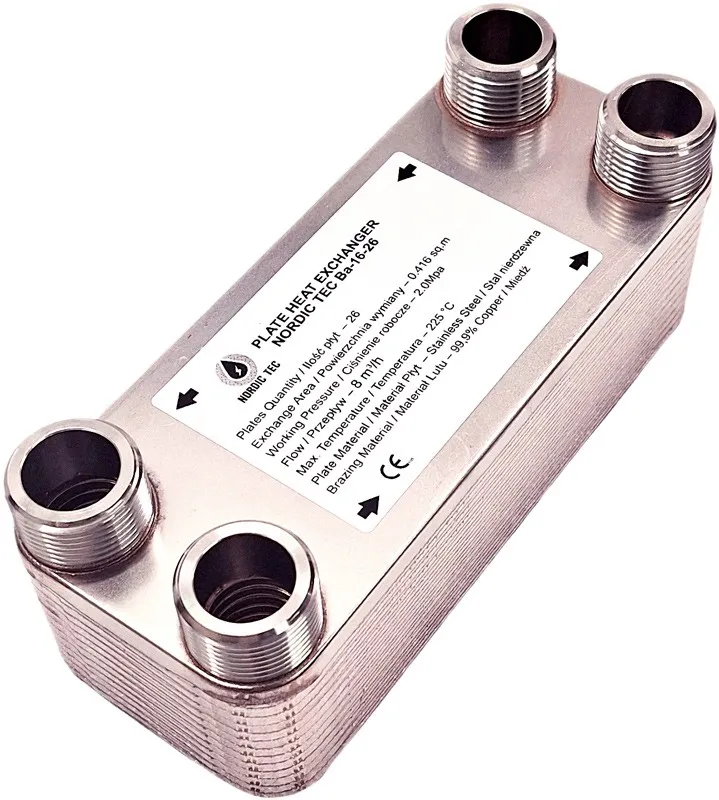

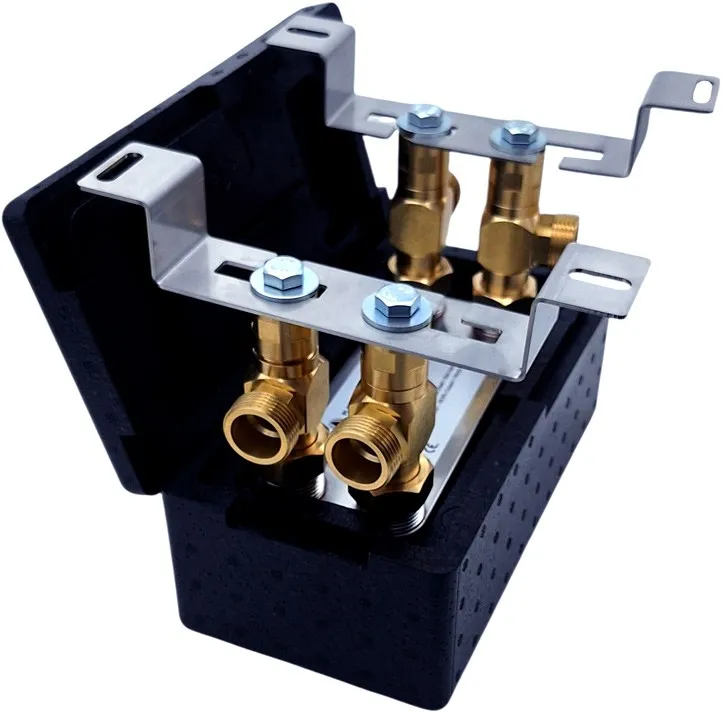

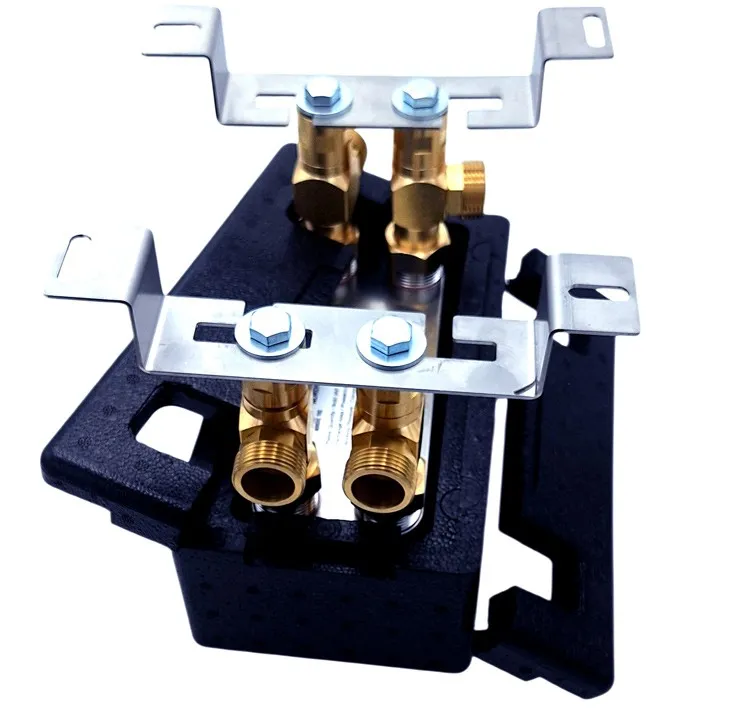

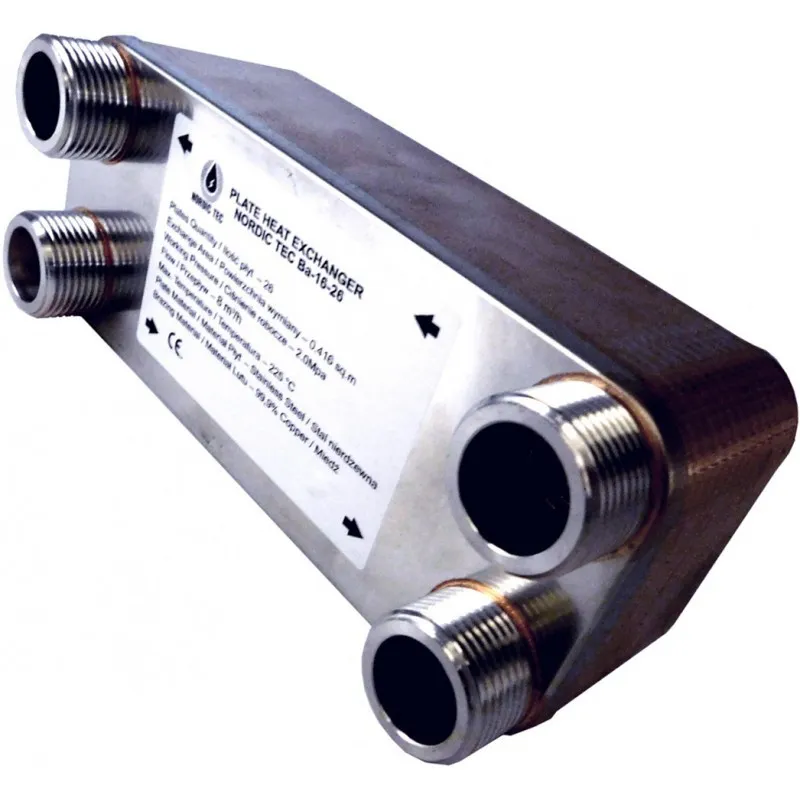

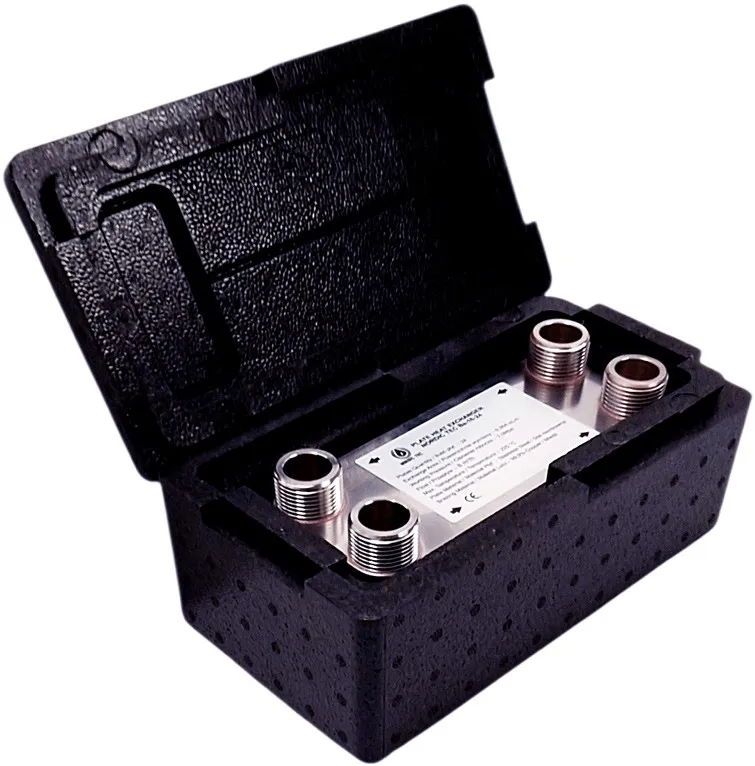

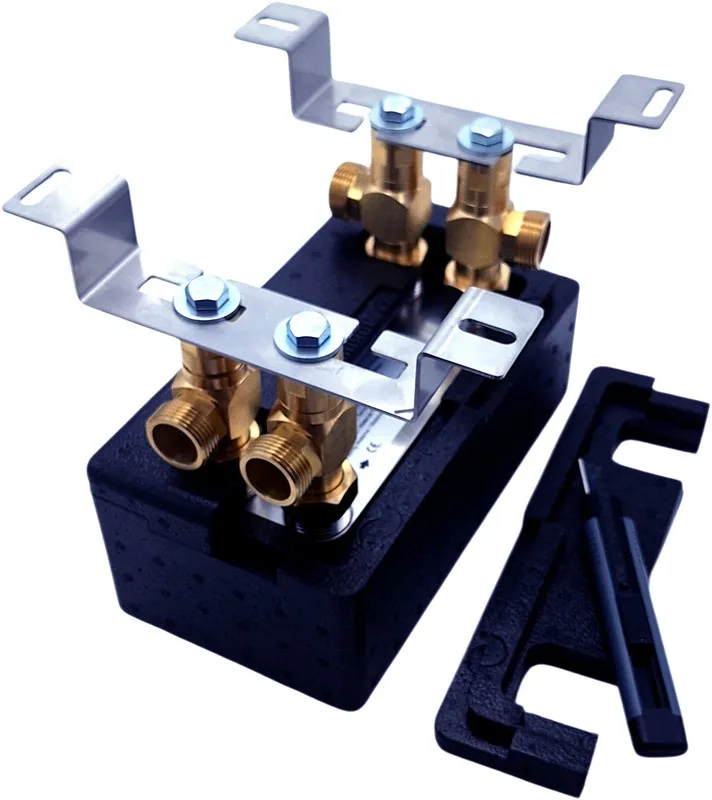

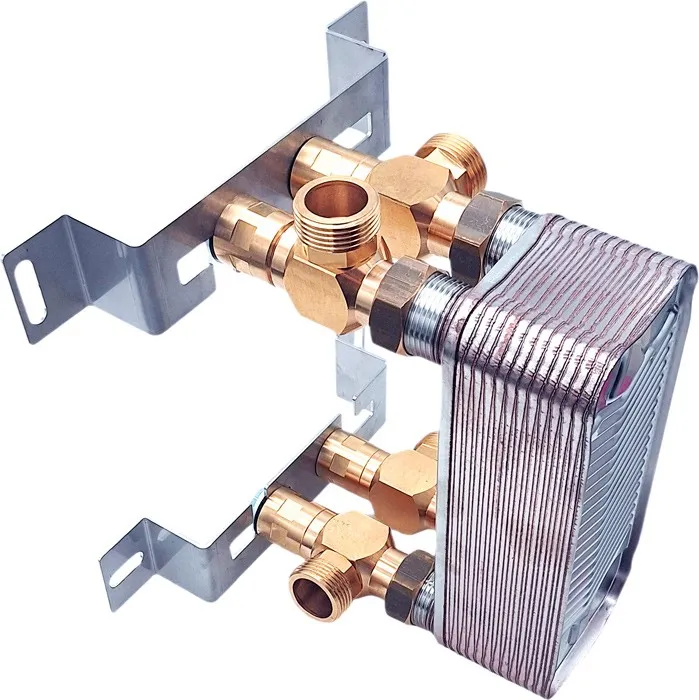

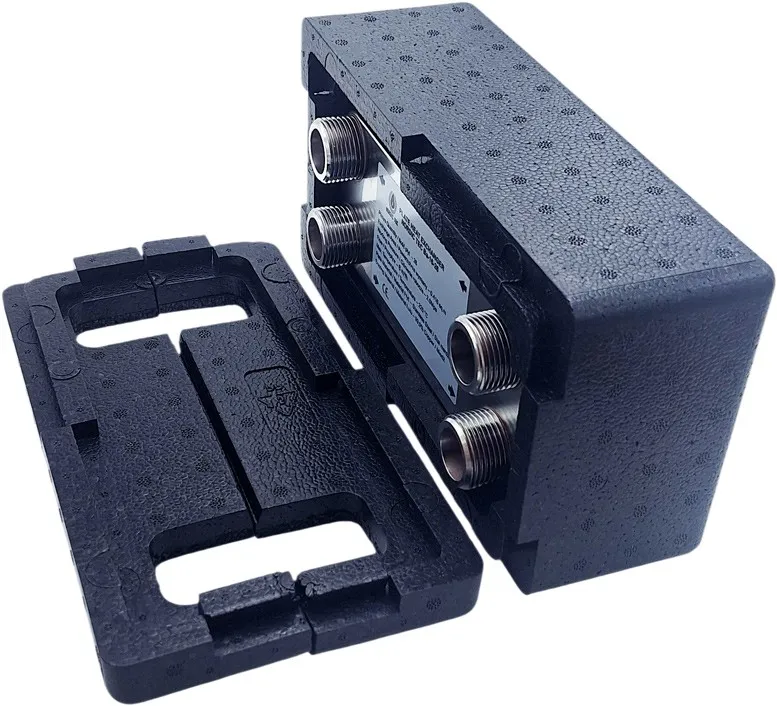

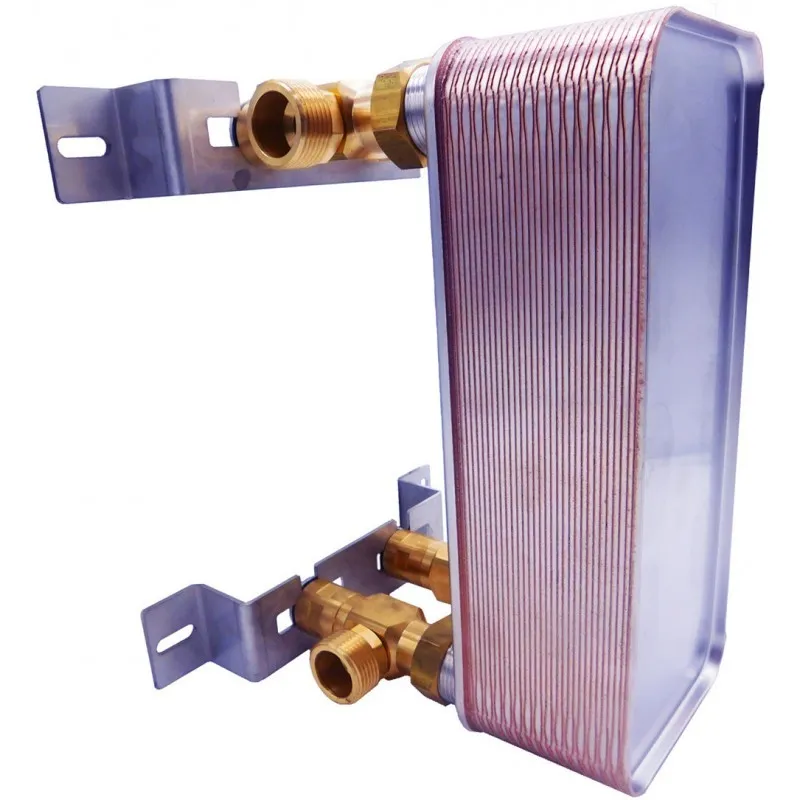

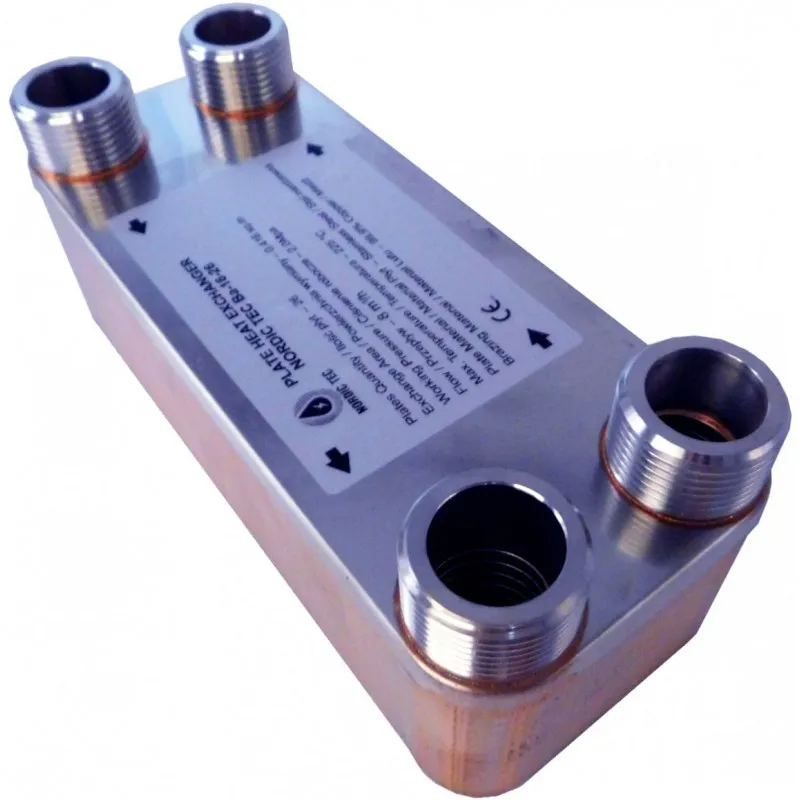

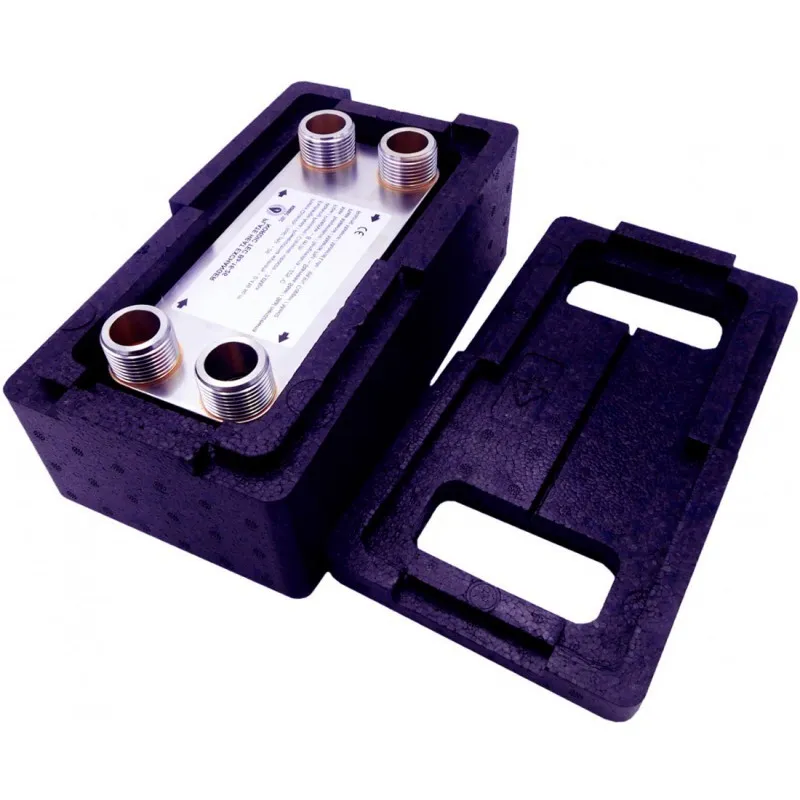

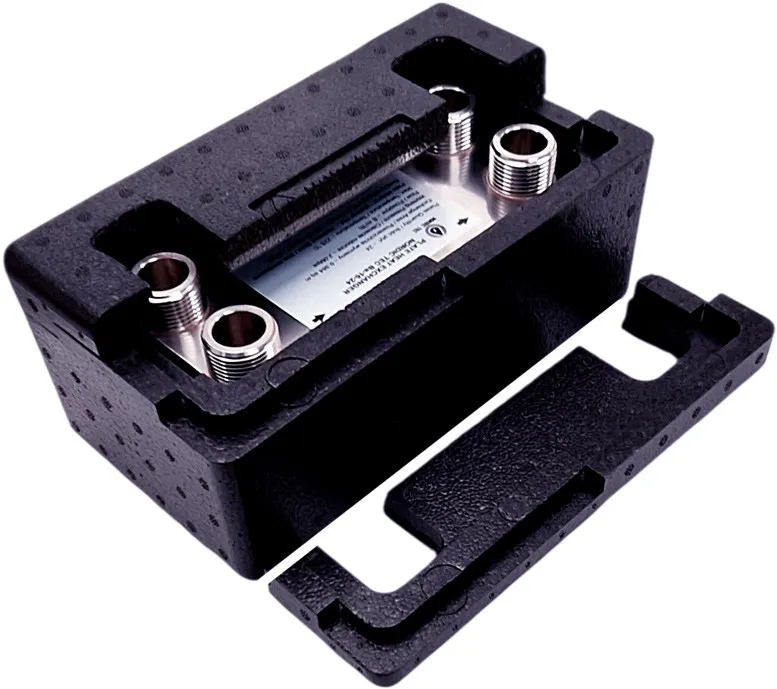

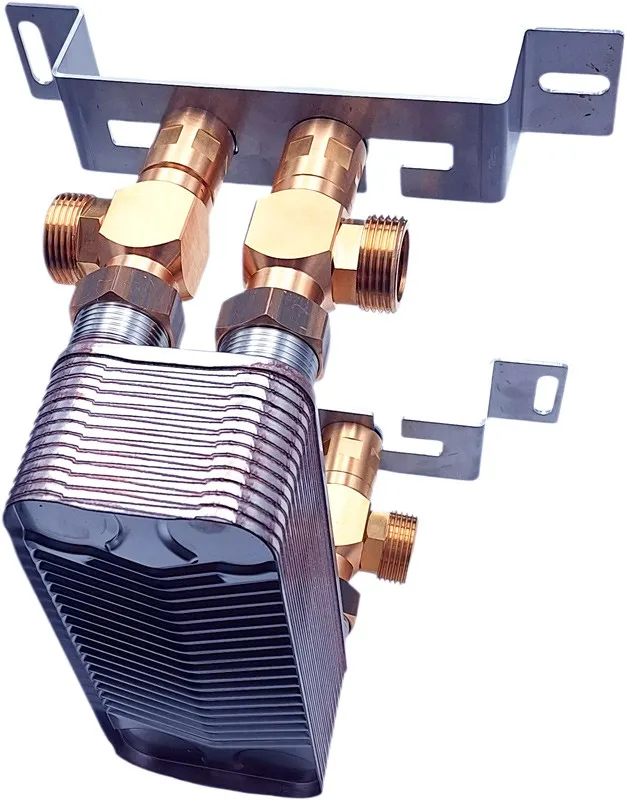

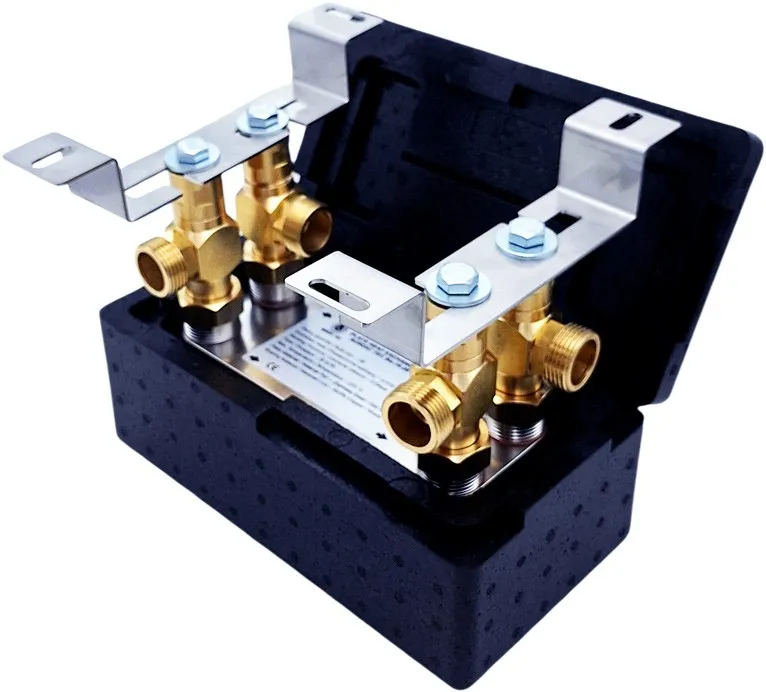

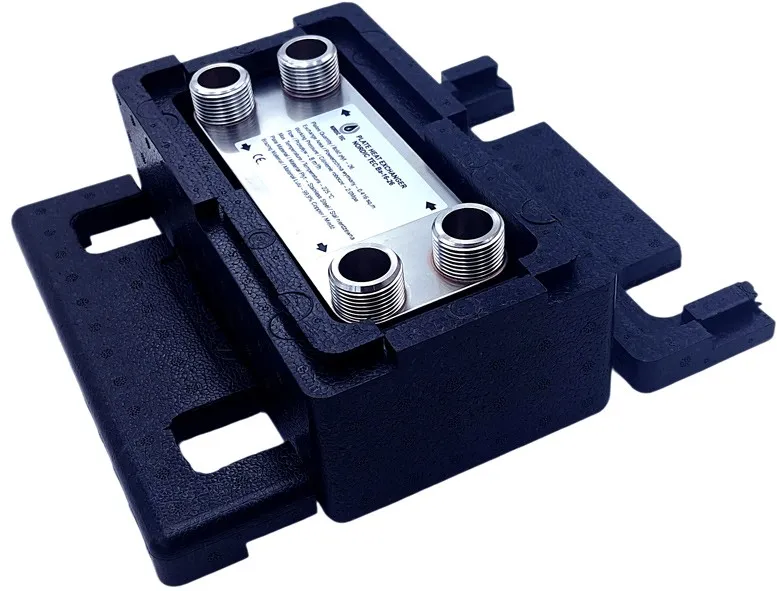

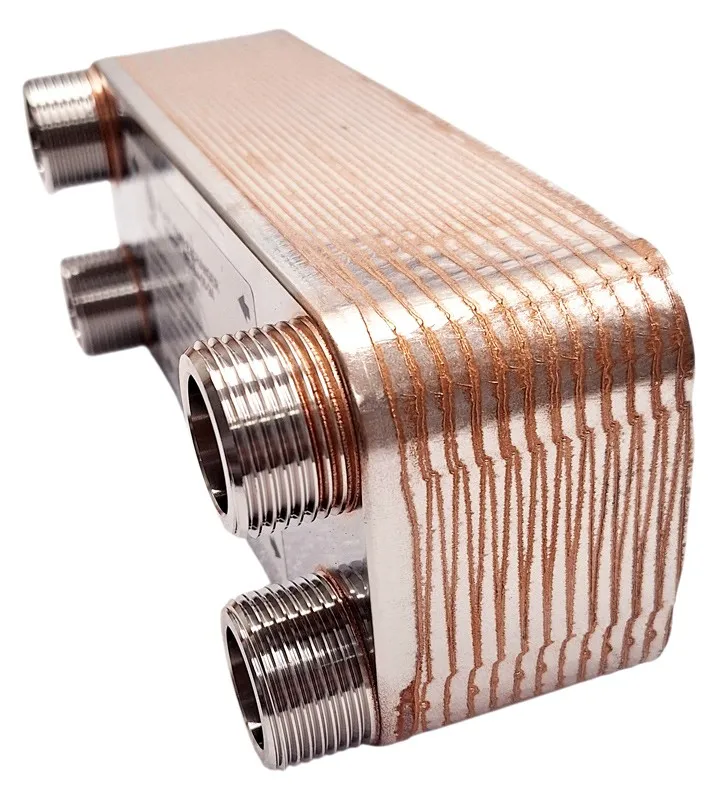

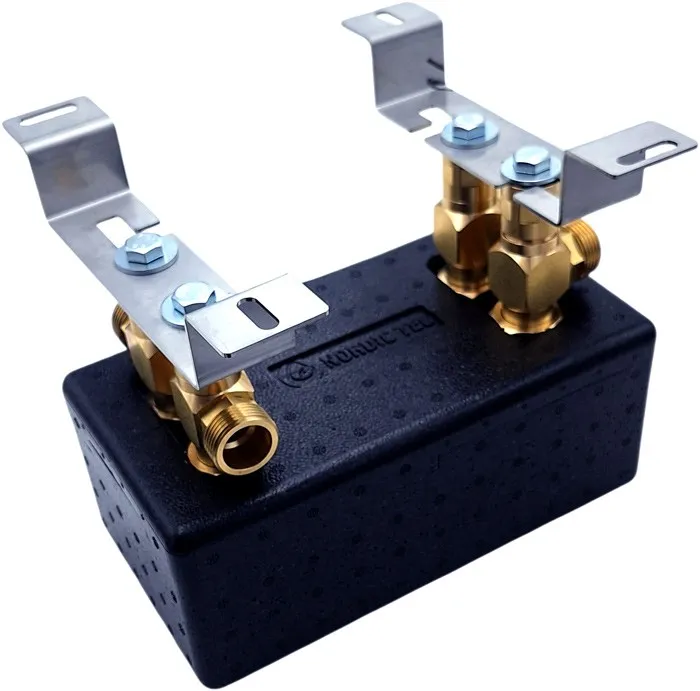

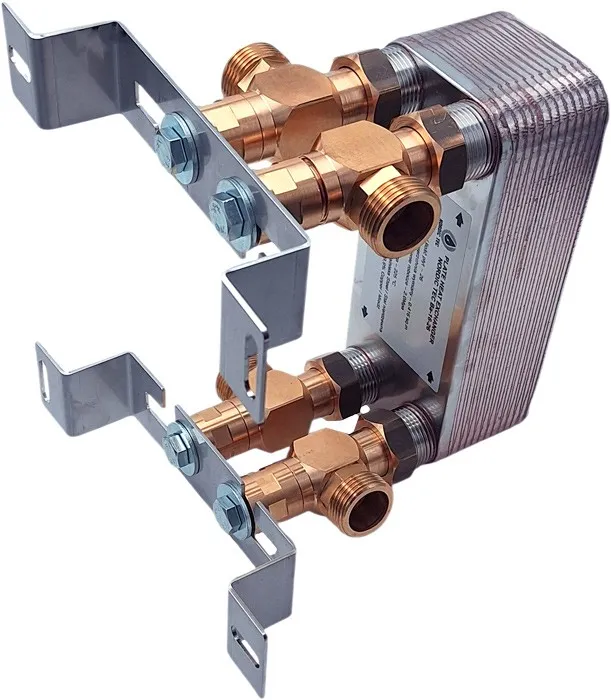

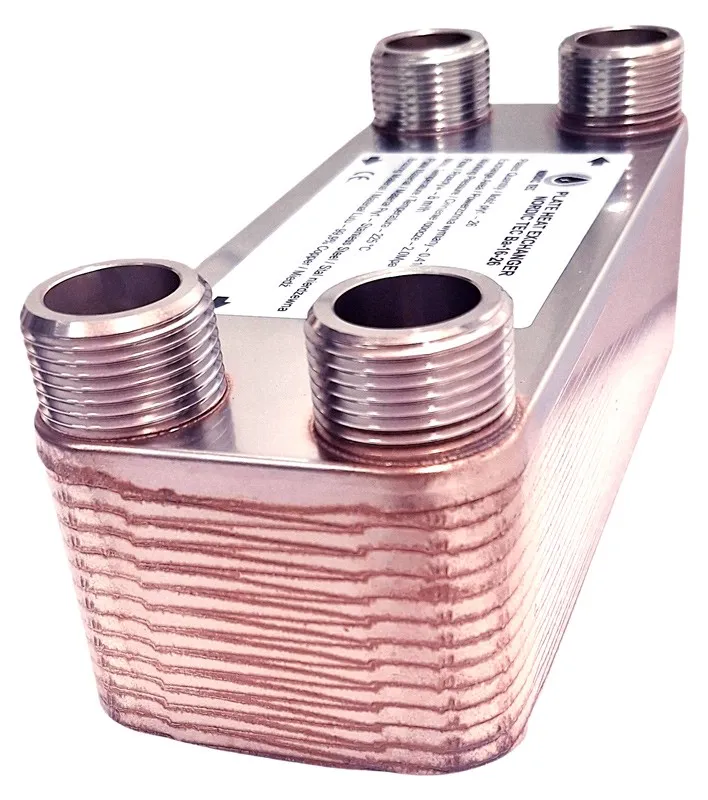

Konstrukcja wykorzystuje 26 płyt ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 4x 1", które umożliwiają włączenie wymiennika w instalację zgodnie z wymaganym kierunkiem przepływu.

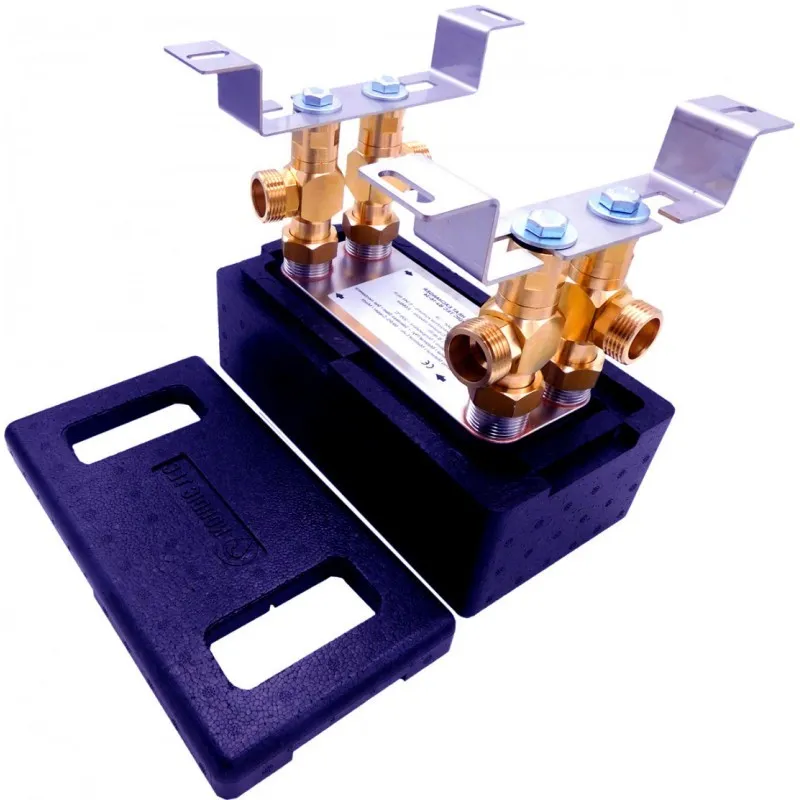

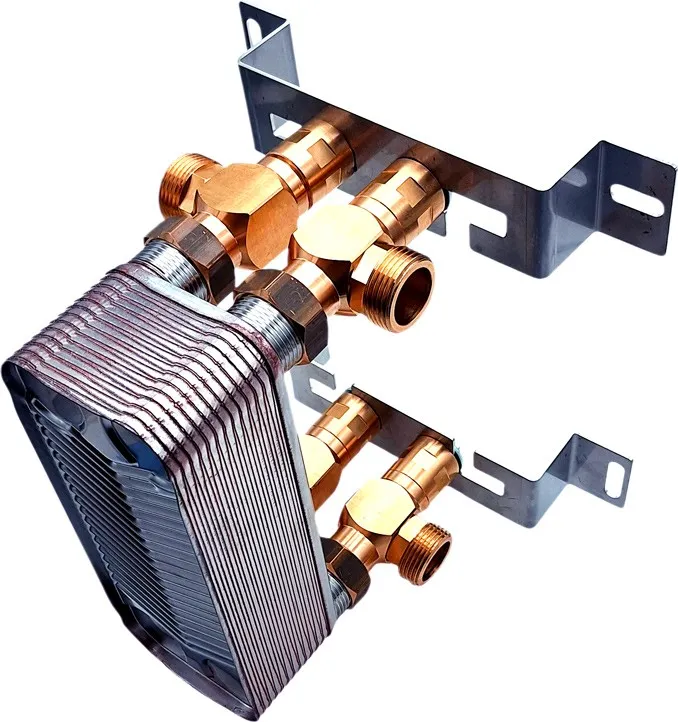

Schemat podłączenia i montaż w instalacji wymiennika Ba-16-26

Wytyczne montażowe

• Oba obiegi należy podłączyć tak, aby zapewnić prawidłowy przepływ po przeciwnych stronach płyt.
• Przed wymiennikiem warto zastosować filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.
• W instalacji powinny znaleźć się zawory odcinające i elementy odpowietrzające, co ułatwia uruchomienie oraz obsługę.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model można wykorzystać w układzie pompa ciepła ↔ CO, kocioł ↔ CWU albo do rozdzielenia układu otwartego od zamkniętego. Dobór konfiguracji zależy od parametrów źródła ciepła i odbiorników.

Jak dobrać wymiennik Ba-16-26 do instalacji?

Kluczowe parametry doboru

• Moc źródła i odbioru ciepła: 18 do 35 kW
• Maksymalny przepływ: 8 m3/h
• Średnica przyłączy: 1"
• Ciśnienie robocze: do 20 bar
• Wymagana separacja obiegów i różnica temperatur między stronami

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu albo mniejszych strat ciśnienia. Jeśli układ pracuje blisko granicznych parametrów, warto skonsultować dobór techniczny przed zakupem.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zwykle działania, zastosowania, doboru i współpracy z różnymi typami instalacji. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy Ba-16-26 pasuje do planowanego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układy o różnych parametrach pracy. To typowe rozwiązanie dla CO, CWU, pomp ciepła i układów wymagających rozdzielenia hydraulicznego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Energia przechodzi przez cienkie płyty ze stali nierdzewnej, a media pozostają od siebie oddzielone. Taka konstrukcja zapewnia skuteczną wymianę ciepła na zwartej powierzchni.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi i nadal efektywnie przekazywać między nimi ciepło. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, CWU, podłogówką oraz układów otwartych i zamkniętych. Przydaje się też przy różnych parametrach ciśnienia lub temperatury po obu stronach.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym modelu zakres mocy wynosi 18 do 35 kW, a maksymalny przepływ 8 m3/h. Znaczenie mają też średnica przyłączy 1" oraz wymagany zapas wydajności dla stabilnej pracy układu.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi instalacjami, jeśli parametry układu mieszczą się w jego zakresie pracy. Trzeba zweryfikować moc, przepływ, temperaturę zasilania oraz sposób podłączenia obiegów. Kluczowe są zgodność hydrauliczna i poprawny dobór całej instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
