Wymiennik ciepła Ba-23-30 3/4" 15-35kW

Ba-23-30 — najważniejsze informacje

Ba-23-30 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 15 do 35 kW, z przyłączami 3/4" i konstrukcją 30 płyt sprawdza się w instalacjach CO, CWU oraz układach chłodniczych, gdy trzeba odseparować obiegi i zachować wysoką sprawność wymiany ciepła.

• Moc grzewcza: 15 do 35 kW
• Liczba płyt: 30
• Przyłącza: 3/4" / DN 20
• Zastosowanie: CO, CWU, rozdzielenie układu otwartego i zamkniętego, instalacje chłodnicze

To wymiennik ciecz-ciecz przeznaczony do przekazywania ciepła między dwoma obiegami roboczymi bez ich mieszania. Dobrze sprawdza się w domu jednorodzinnym i wszędzie tam, gdzie liczy się kompaktowa budowa, trwałość oraz skuteczna separacja instalacji.

Specyfikacja techniczna wymiennika Ba-23-30

Model	Ba-23-30
Moc grzewcza	15 do 35 kW
Liczba płyt	30
Przyłącza	3/4"
Powierzchnia wymiany ciepła	0,690 m²
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	Do 20 bar
Maks. temperatura pracy	Do +230°C
Materiał	Stal nierdzewna S316L, płyta karbowana
Lut	miedź - Cu
Czynnik	ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-23-30?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma mediami roboczymi bez ich mieszania, co ułatwia bezpieczne rozdzielenie obiegów o różnych parametrach pracy. Ten płytowy wymiennik ciepła pomaga ograniczyć straty energii i utrzymać stabilną pracę instalacji przy zwartej konstrukcji.

Typowe zastosowania

Model Ba-23-30 znajduje zastosowanie w instalacjach CO i CWU, przy podłączeniu dodatkowego źródła ciepła, w układach z glikolem oraz w systemach chłodniczych. Może pracować jako element rozdzielający układ otwarty od zamkniętego, a także we współpracy z ogrzewaniem podłogowym lub pompą ciepła, jeśli parametry całej instalacji mieszczą się w zakresie roboczym urządzenia.

Model Ba-23-30 to kompaktowy wymiennik do pracy ciecz-ciecz z parametrami odpowiednimi dla wielu instalacji domowych i użytkowych. Najważniejsze dane obejmują moc 15 do 35 kW, 30 płyt, przyłącza 3/4", powierzchnię wymiany 0,690 m², przepływ 4 m3/h, ciśnienie robocze do 20 bar oraz temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-23-30

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ zapewnia skuteczną wymianę ciepła przy małej objętości urządzenia i pozwala separować instalacje pracujące w innych warunkach.

Z czego składa się urządzenie?

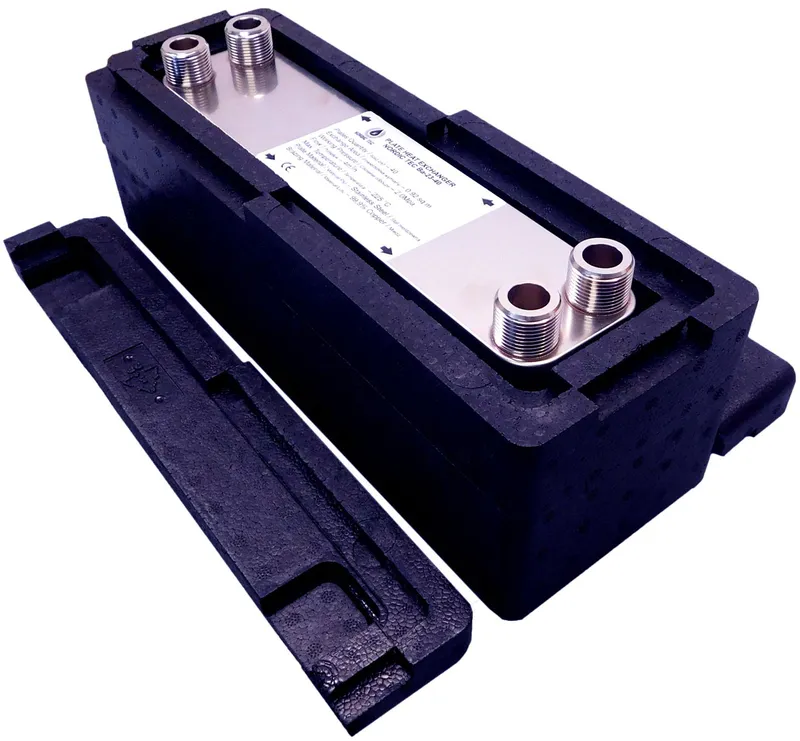

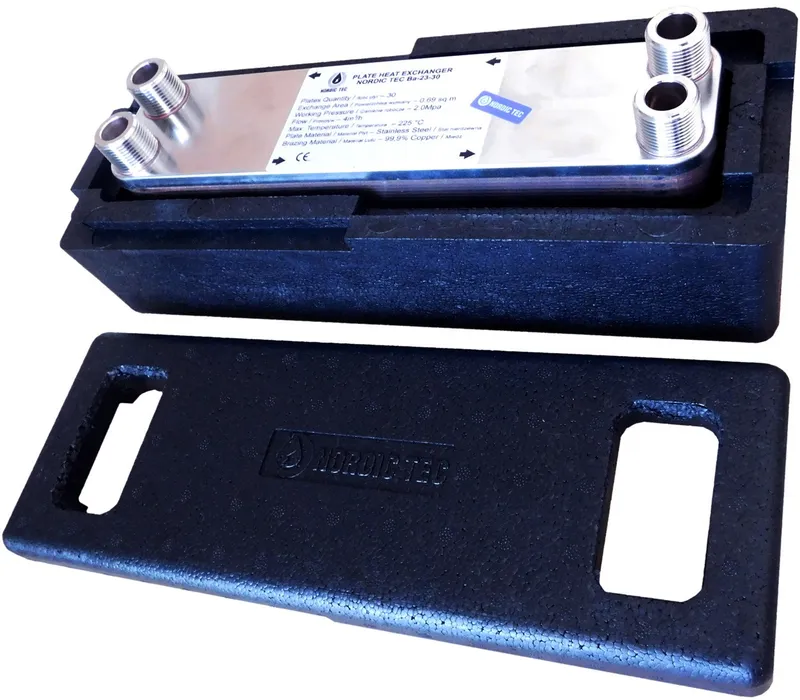

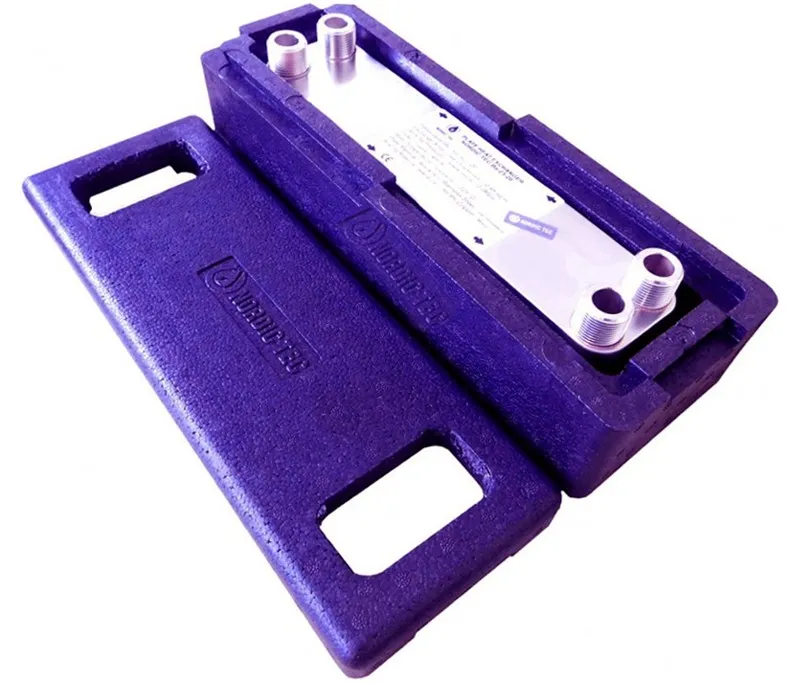

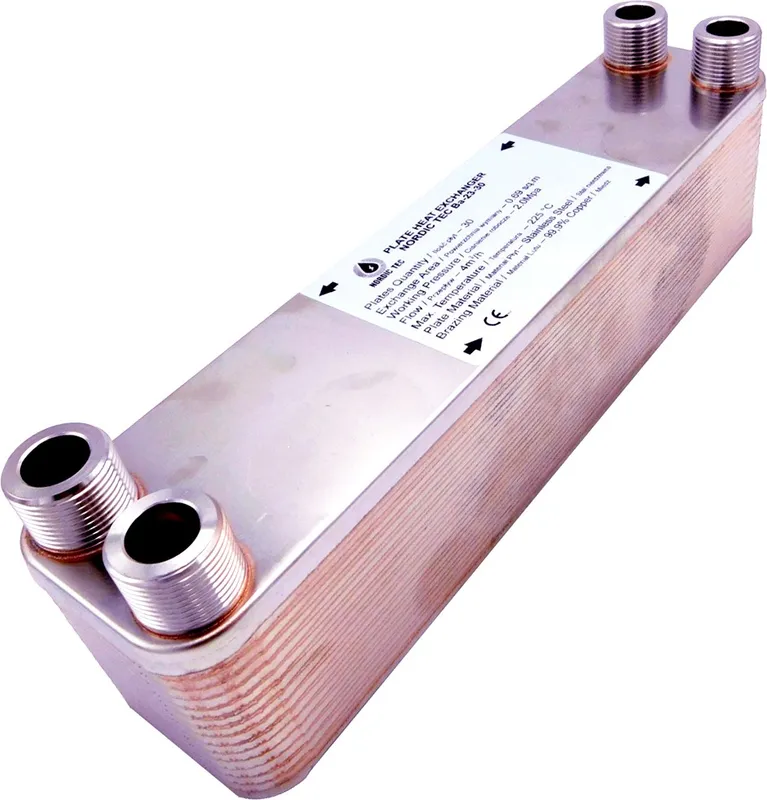

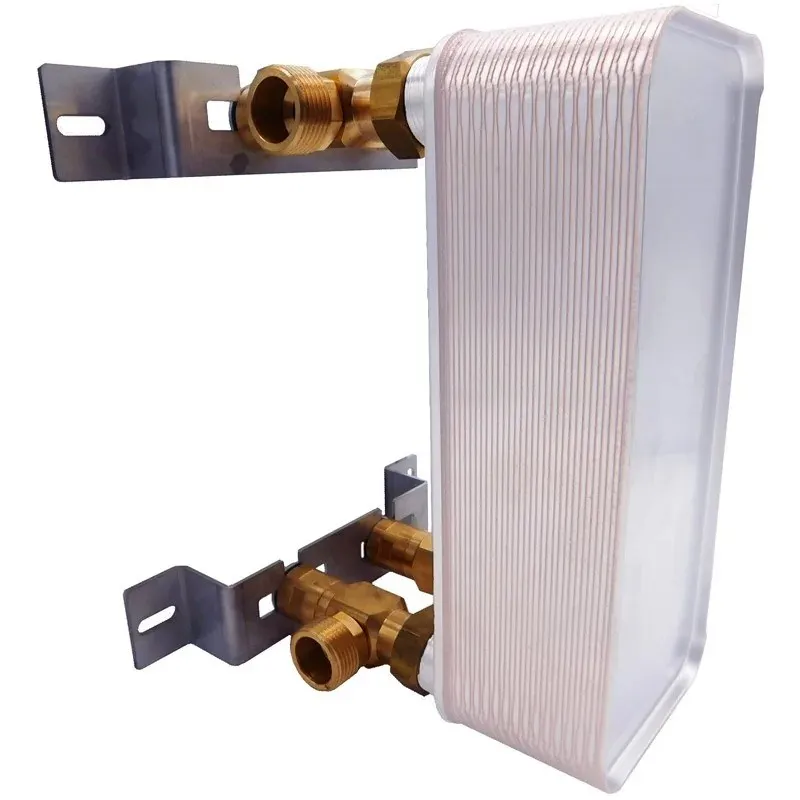

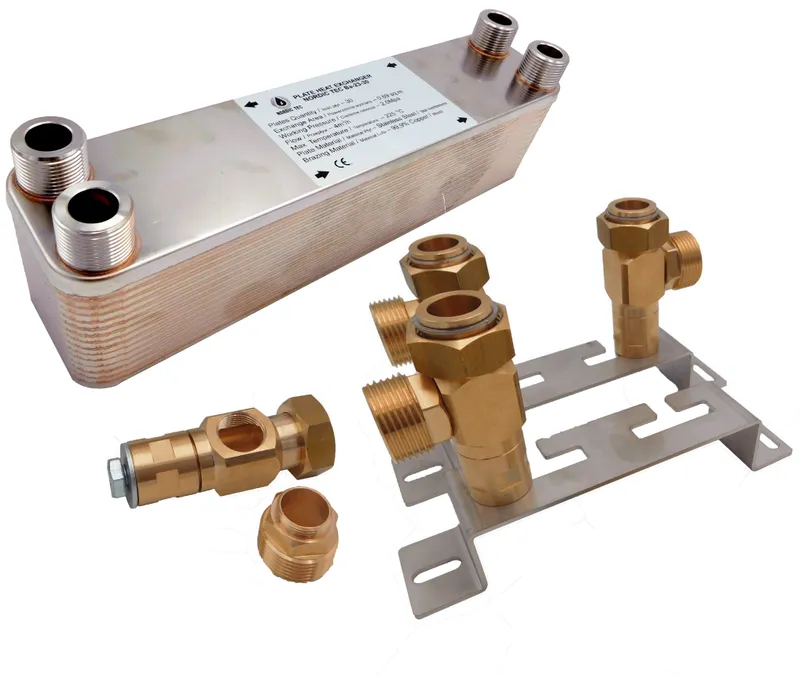

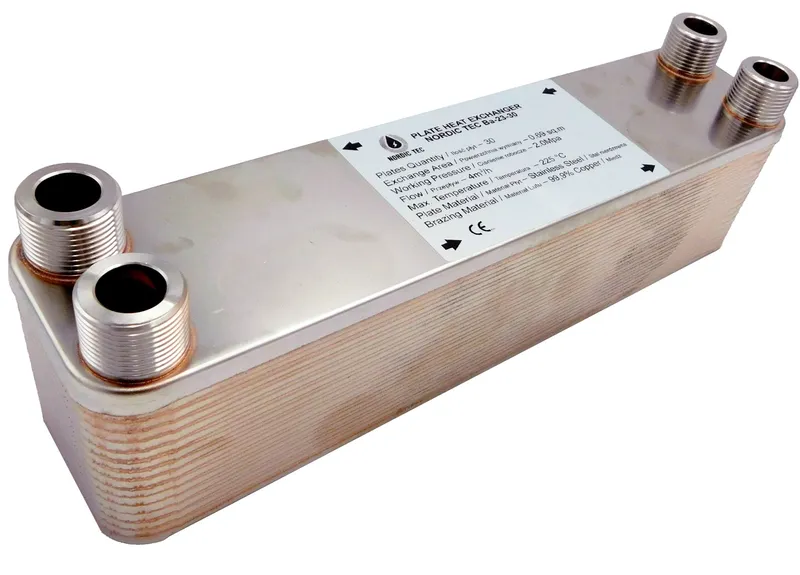

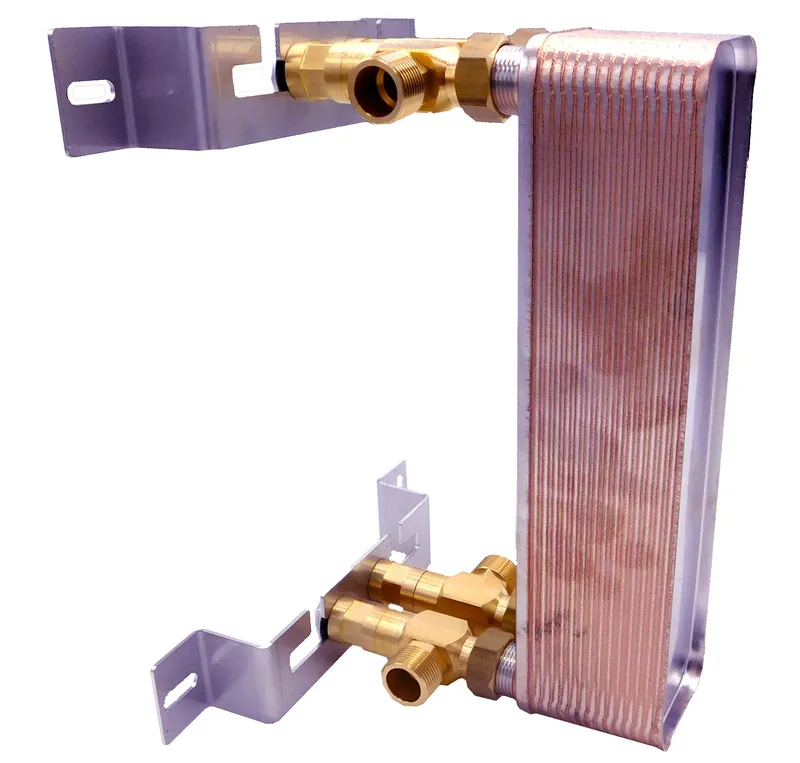

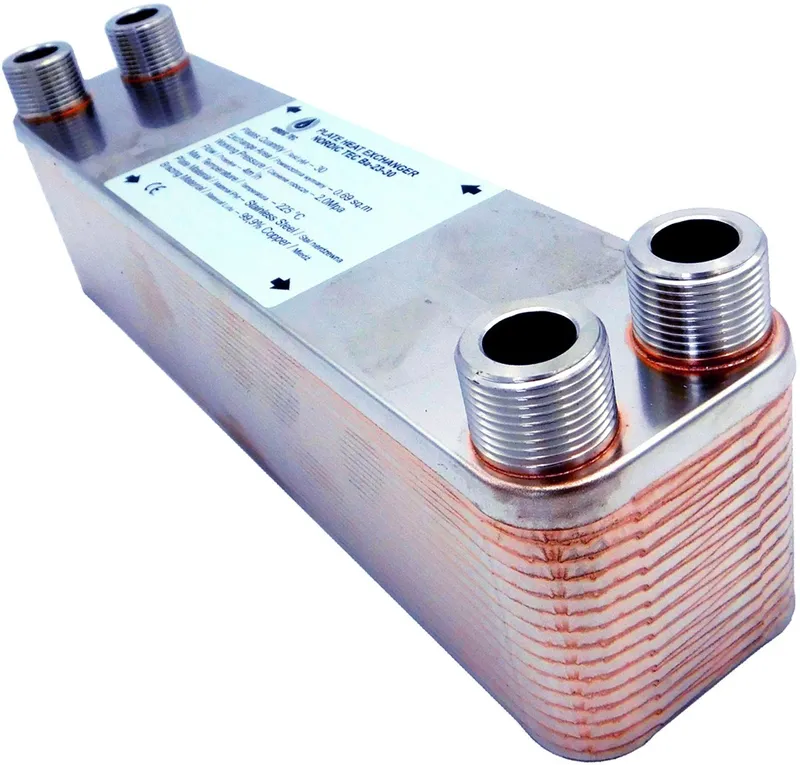

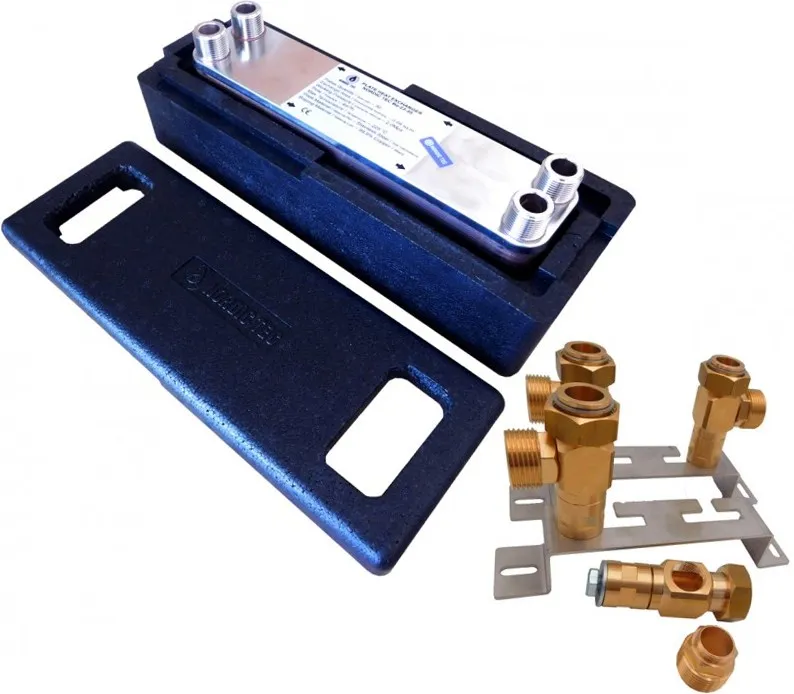

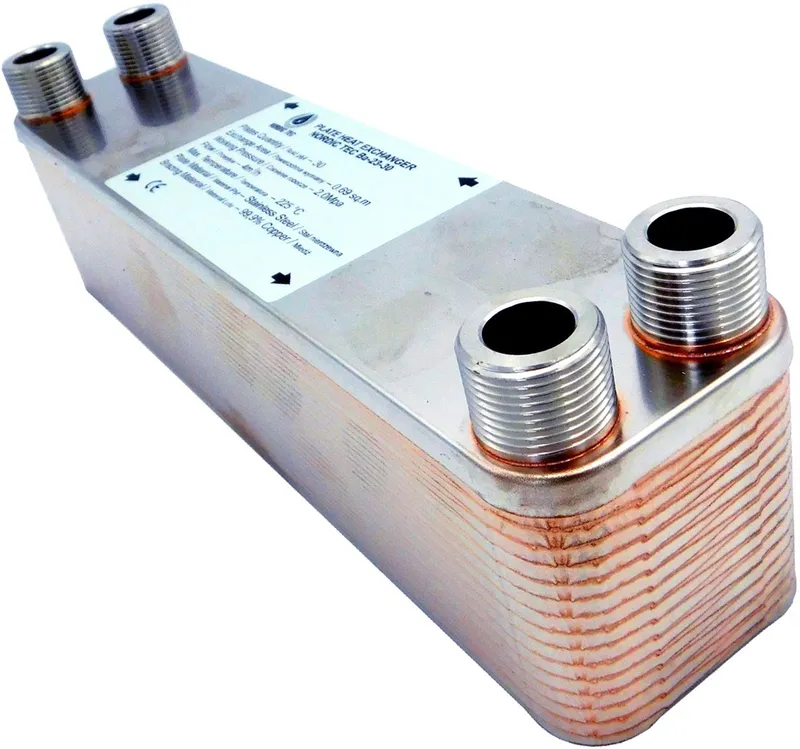

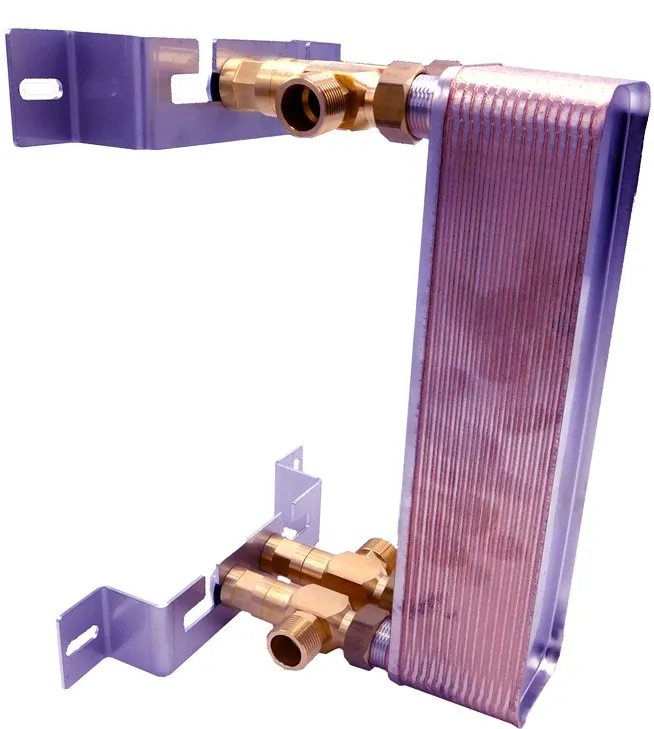

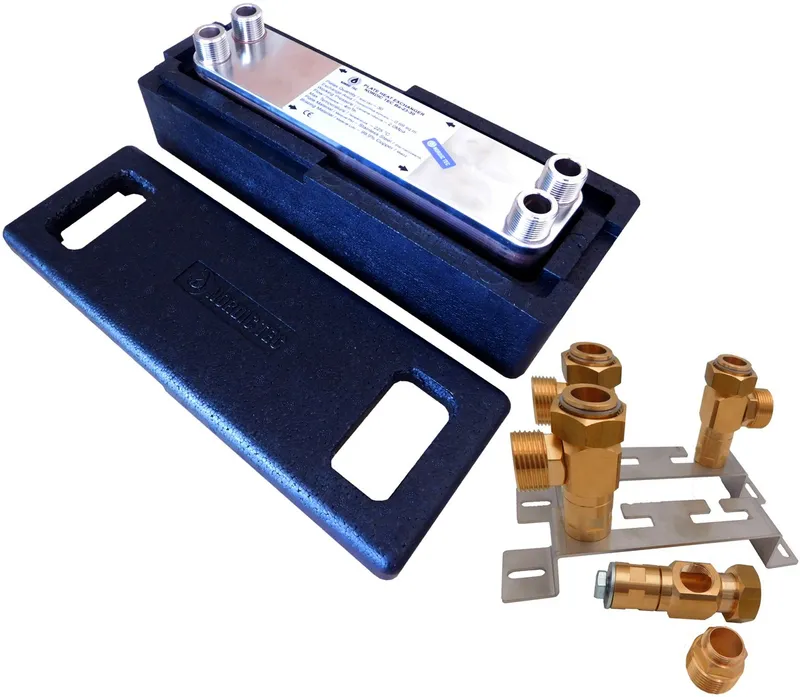

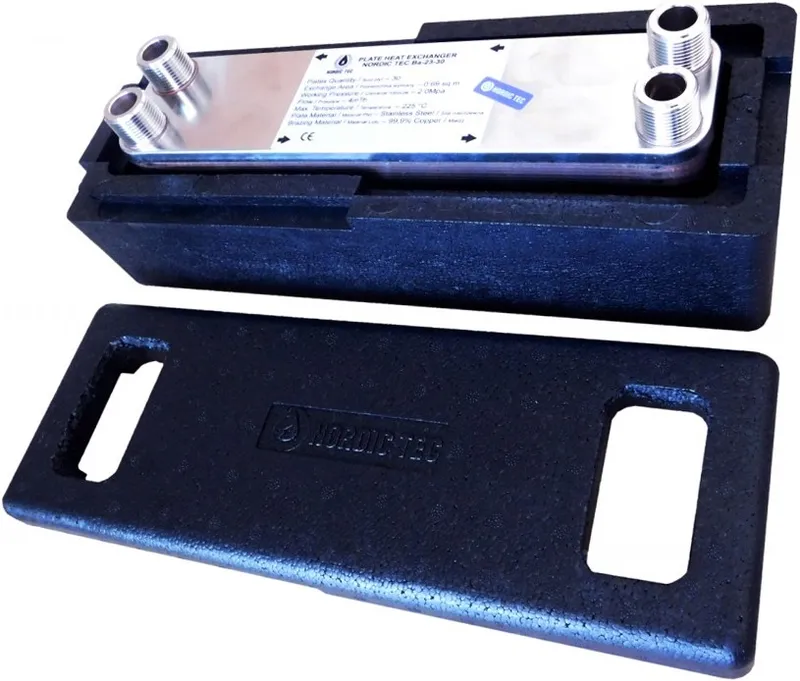

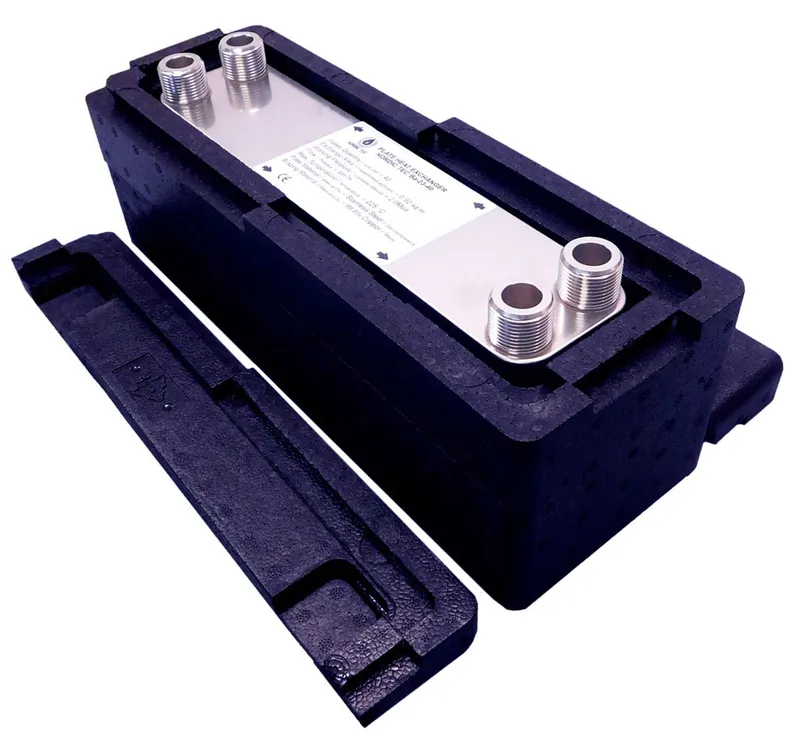

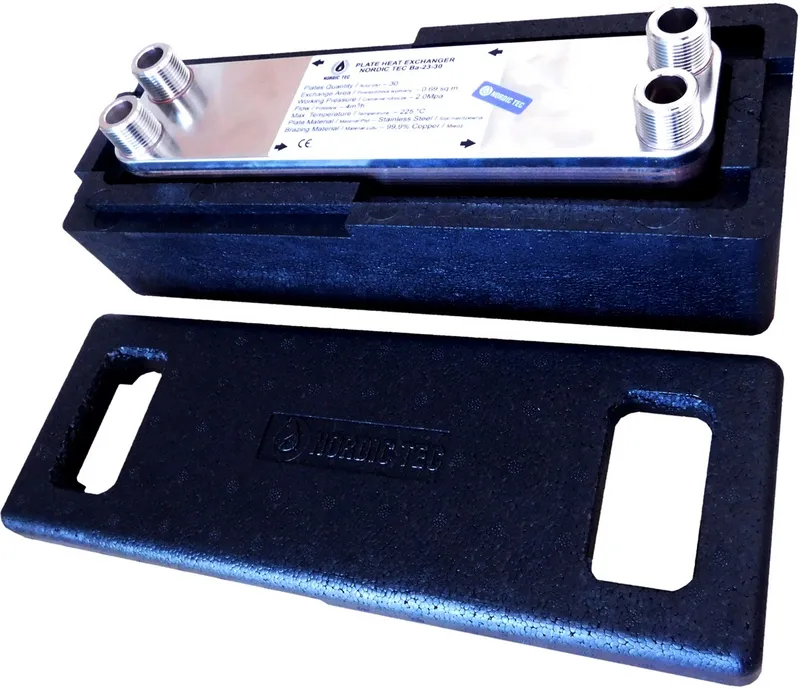

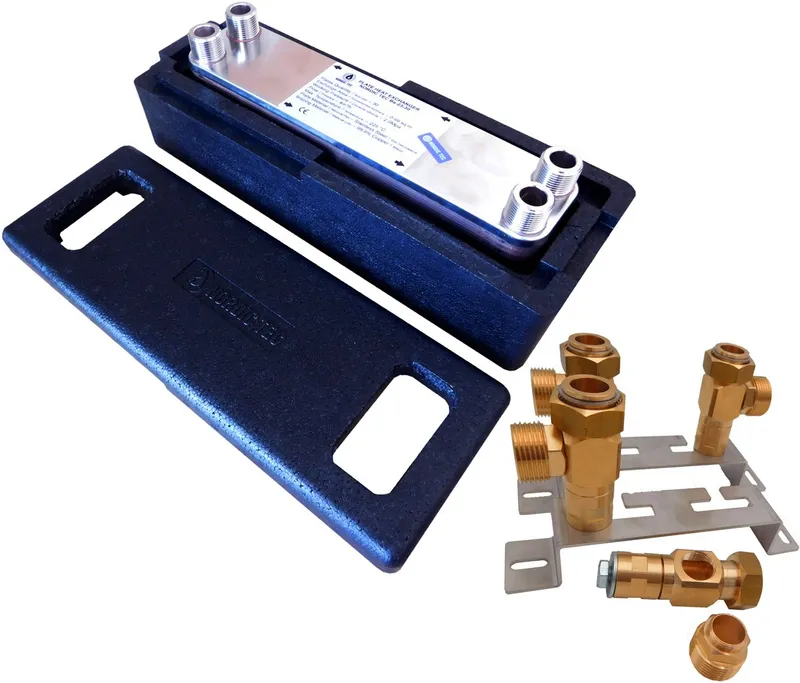

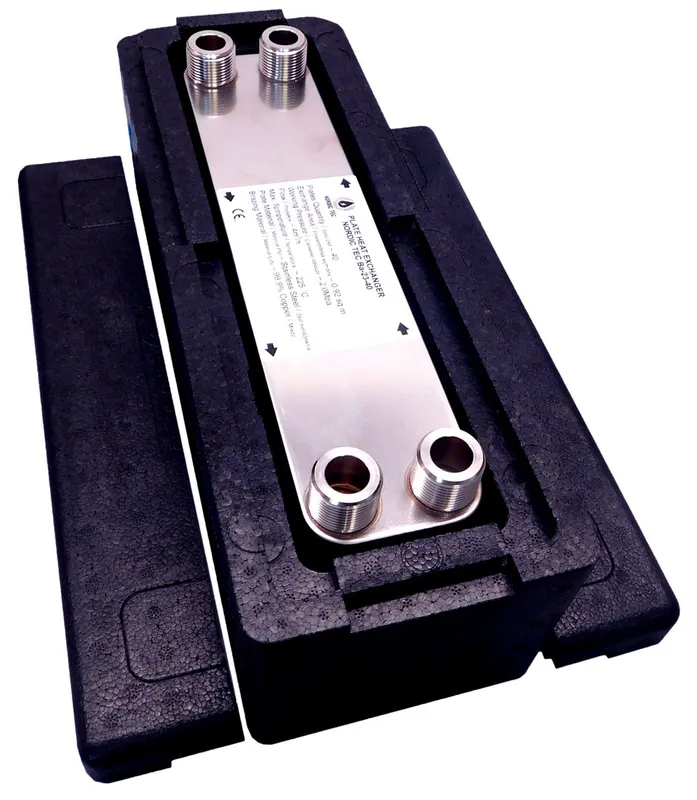

Konstrukcja opiera się na karbowanych płytach ze stali nierdzewnej S316L, połączonych lutowaniem miedzią Cu. Uzupełnieniem są króćce przyłączeniowe 4 x 3/4" na gwincie zewnętrznym, które ułatwiają wpięcie wymiennika w obieg grzewczy lub chłodniczy.

Schemat podłączenia i montaż w instalacji wymiennika Ba-23-30

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby wykorzystać pełną powierzchnię wymiany.
• Przed wymiennikiem warto zastosować filtrację, aby ograniczyć ryzyko zanieczyszczenia kanałów przepływowych.

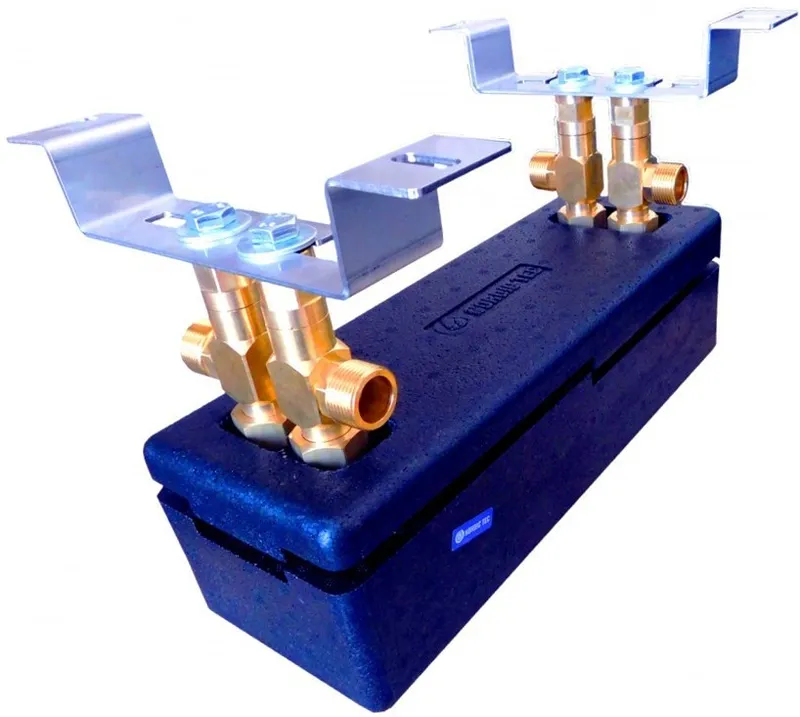

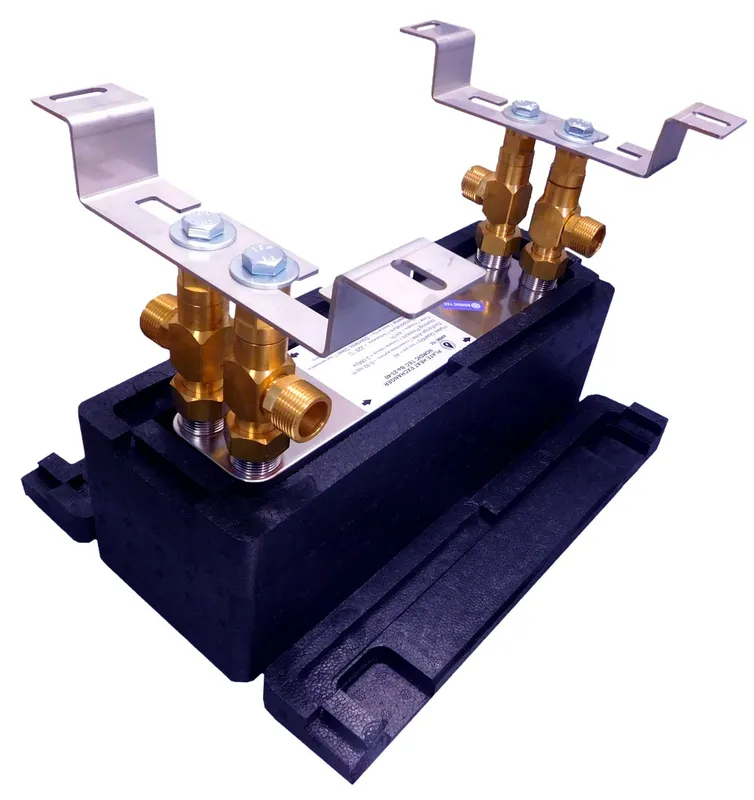

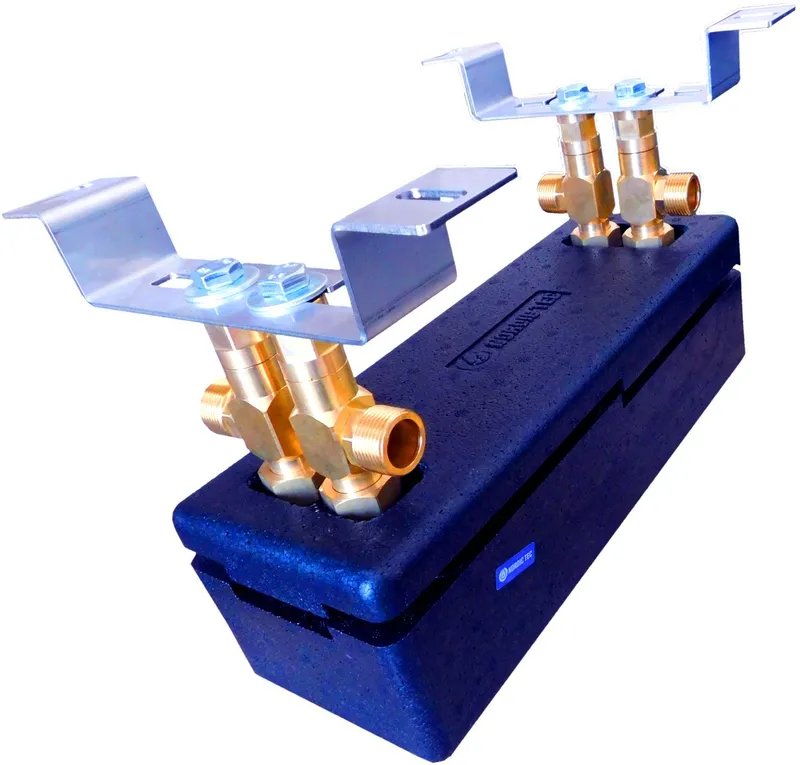

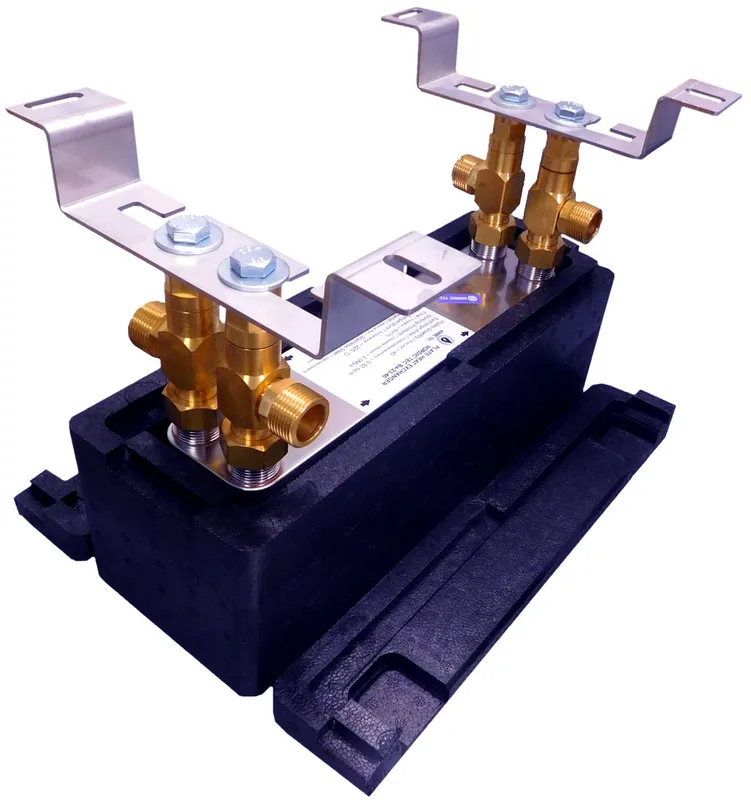

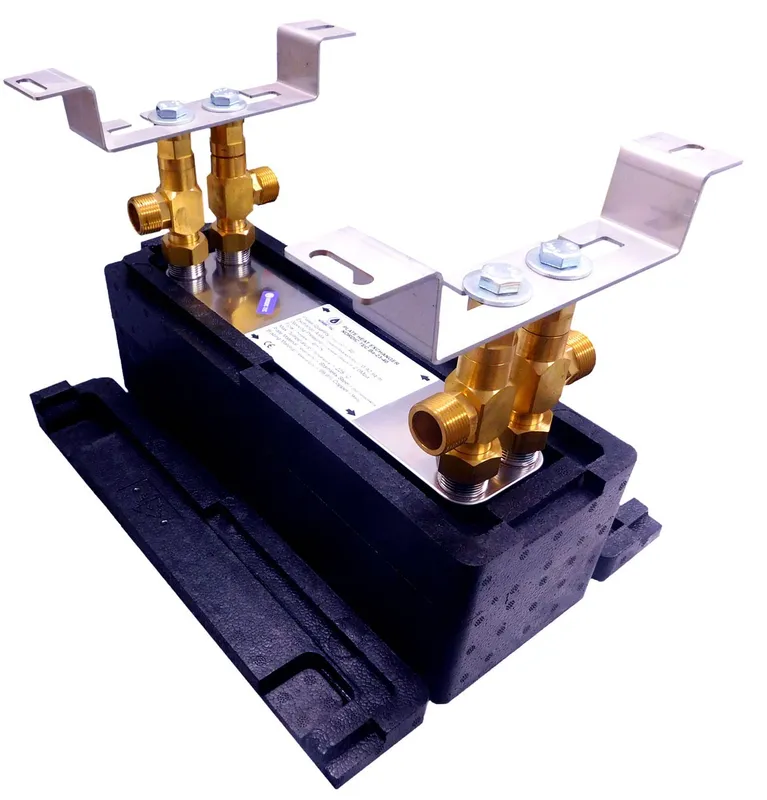

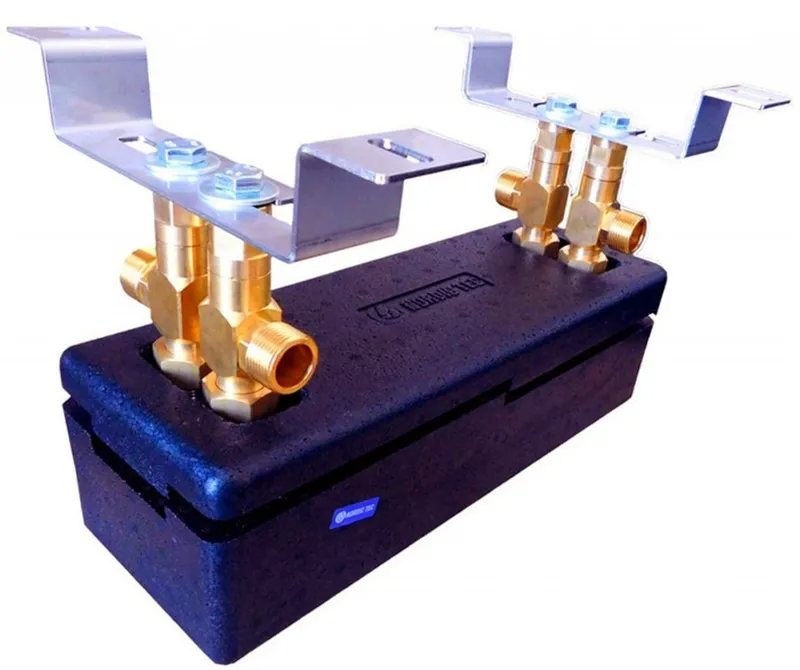

• W instalacji należy przewidzieć odpowietrzenie oraz zawory odcinające ułatwiające montaż i obsługę.
• Pompy obiegowe powinny być dobrane do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe konfiguracje to źródło ciepła ↔ CO, źródło ciepła ↔ zasobnik CWU oraz rozdzielenie układu otwartego od zamkniętego. Model może też pracować w obiegach z glikolem, jeśli instalacja została poprawnie dobrana hydraulicznie.

Jak dobrać wymiennik Ba-23-30 do instalacji?

Kluczowe parametry doboru

• Podstawą jest moc źródła: w tym modelu zakres wynosi 15 do 35 kW.
• Należy uwzględnić przepływ 4 m3/h oraz średnicę przyłączy 3/4" / DN 20.
• Znaczenie mają także różnica temperatur, rodzaj medium i potrzeba separacji obiegów.
• Przy pracy z glikolem lub w mniej korzystnych parametrach zasilania dobór powinien uwzględniać zapas wydajności.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu lub niższych strat ciśnienia. Jeśli nie masz pewności, dobór najlepiej oprzeć na parametrach całego układu, a nie wyłącznie na mocy źródła.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej. To szybkie podsumowanie przed zakupem, szczególnie jeśli porównujesz wymiennik do CO, CWU albo instalacji z pompą ciepła.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu może rozdzielać układ otwarty od zamkniętego oraz współpracować z instalacjami CO, CWU i wybranymi układami chłodniczymi. To praktyczne rozwiązanie tam, gdzie obiegi mają różne warunki pracy.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez cienkie płyty ze stali nierdzewnej, a obiegi pozostają od siebie odseparowane. Lutowanie miedzią wspiera szczelność i skuteczny transfer energii.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować dwa obiegi lub przekazać ciepło między instalacjami o innych parametrach. Dotyczy to modernizacji CO, współpracy z zasobnikiem CWU, układów z glikolem i części zastosowań chłodniczych. To także częsty wybór w instalacjach domowych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym modelu zakres mocy wynosi 15 do 35 kW, a przepływ 4 m3/h przy przyłączach 3/4". Przy trudniejszych warunkach pracy warto uwzględnić zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Trzeba sprawdzić moc, przepływ, temperatury zasilania oraz wymagania hydrauliczne całego układu. Sama obecność pompy ciepła lub podłogówki nie wystarcza do jednoznacznej oceny.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
