Wymiennik ciepła Ba-12-50 3/4" 15-45kW

Ba-12-50 — najważniejsze informacje

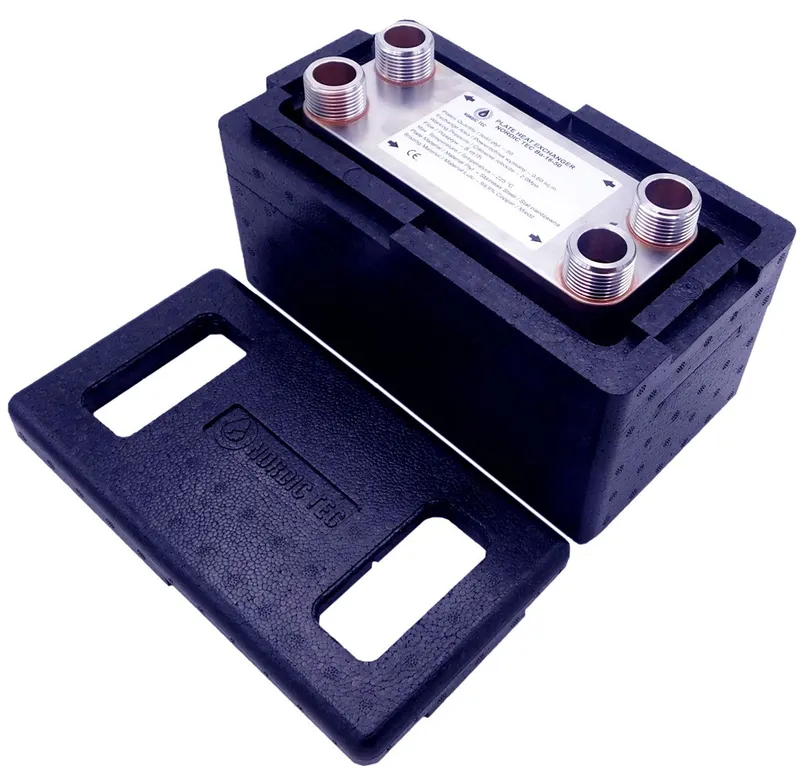

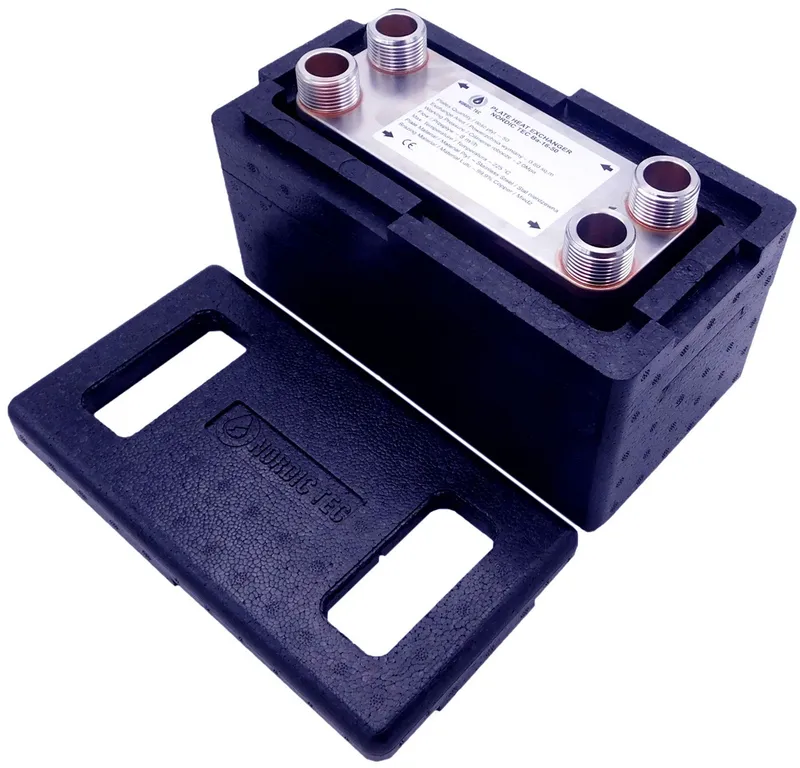

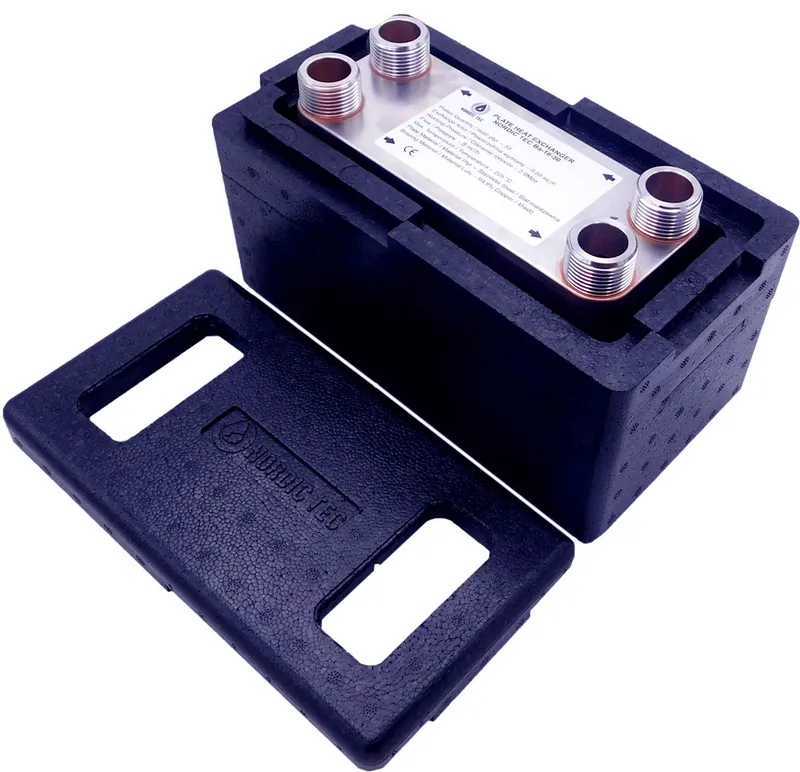

Ba-12-50 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji grzewczych i chłodniczych o mocy 15 do 45 kW. Model z przyłączami 4x 3/4" i pakietem 50 płyt sprawdza się tam, gdzie liczy się skuteczna separacja układów oraz stabilna wymiana ciepła.

• Moc grzewcza: 15 do 45 kW
• Liczba płyt: 50
• Przyłącza: 4x 3/4" / DN 20
• Zastosowanie: CO, CWU, układy grzewcze i chłodnicze, separacja obiegów

To urządzenie dla użytkowników, którzy chcą skutecznie oddzielić dwa obiegi robocze i przekazać ciepło bez mieszania medium. Dzięki zwartej konstrukcji oraz powierzchni wymiany 0,600 m² model dobrze pasuje do instalacji domowych i wybranych zastosowań technicznych.

Specyfikacja techniczna wymiennika Ba-12-50

Model	Ba-12-50
Moc grzewcza	15 do 45 kW
Liczba płyt	50
Przyłącza	4x 3/4"
Maks. ciśnienie robocze	10 bar
Maks. przepływ	4 000 l/h
Powierzchnia wymiany ciepła	0,600 m²
Materiał	Stal kwasoodporna 316L
Lut	miedź 99,9% Cu
Długość	191 mm
Szerokość	73 mm
Grubość	117 mm
Rozstaw przyłączy C	154 mm
Rozstaw przyłączy D	40 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-12-50?

Korzyści w praktyce

Płytowy wymiennik ciepła służy do przekazywania energii pomiędzy dwoma obiegami przy zachowaniu ich pełnej separacji. To ważne, gdy instalacja pracuje na różnych parametrach ciśnienia, wymaga ochrony źródła ciepła albo trzeba rozdzielić układ otwarty od zamkniętego. Zaletą jest też kompaktowa forma i niski opór przepływu względem zastosowania.

Typowe zastosowania

Model Ba-12-50 można stosować w instalacjach CO i CWU, w ogrzewaniu podłogowym, układach z kotłem oraz w wybranych aplikacjach chłodniczych, także z glikolem. Sprawdza się również tam, gdzie ograniczona przestrzeń montażowa utrudnia użycie większych wymienników o szerszych płytach.

Najważniejsze parametry tego modelu wskazują na zastosowanie w średnich układach wymagających stabilnej wymiany ciepła i przyłączy 3/4". Urządzenie oferuje moc 15 do 45 kW, przepływ nominalny 4 000 l/h oraz maksymalne ciśnienie robocze 10 bar.

Zasada działania i budowa wymiennika Ba-12-50

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala skutecznie ogrzewać lub chłodzić medium wtórne, jednocześnie zachowując separację hydrauliczną i czystość obiegów.

Z czego składa się urządzenie?

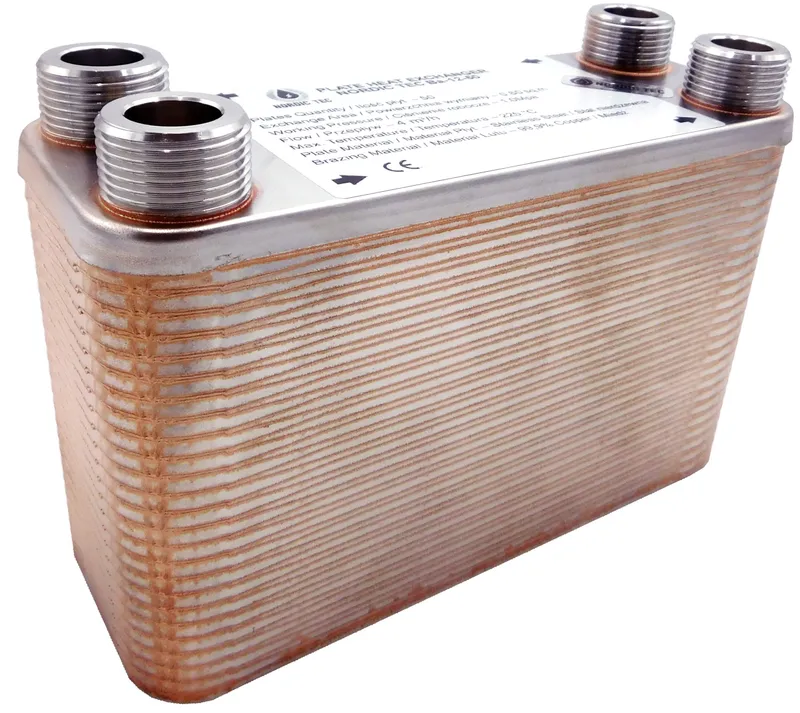

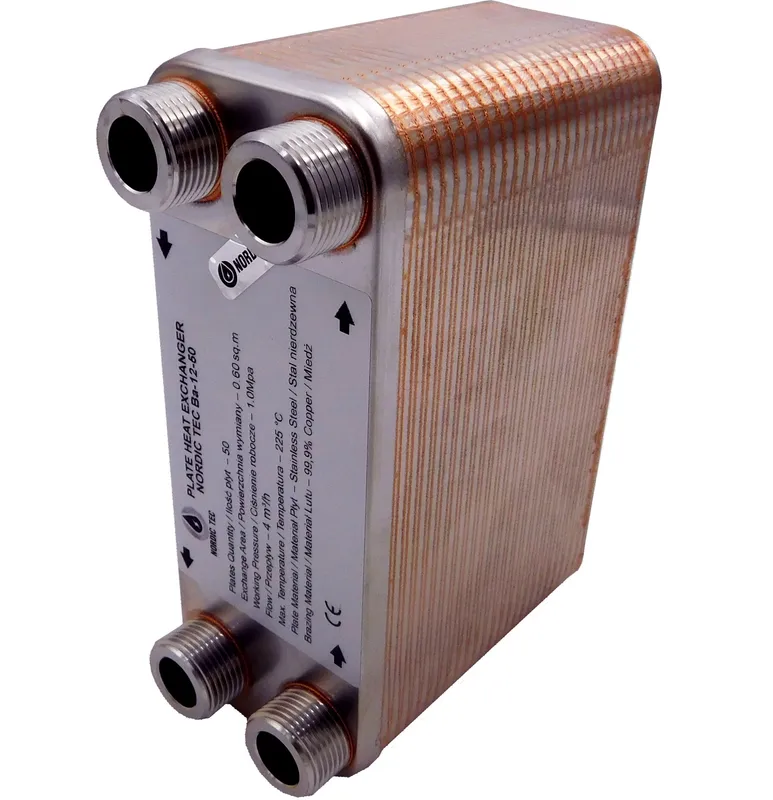

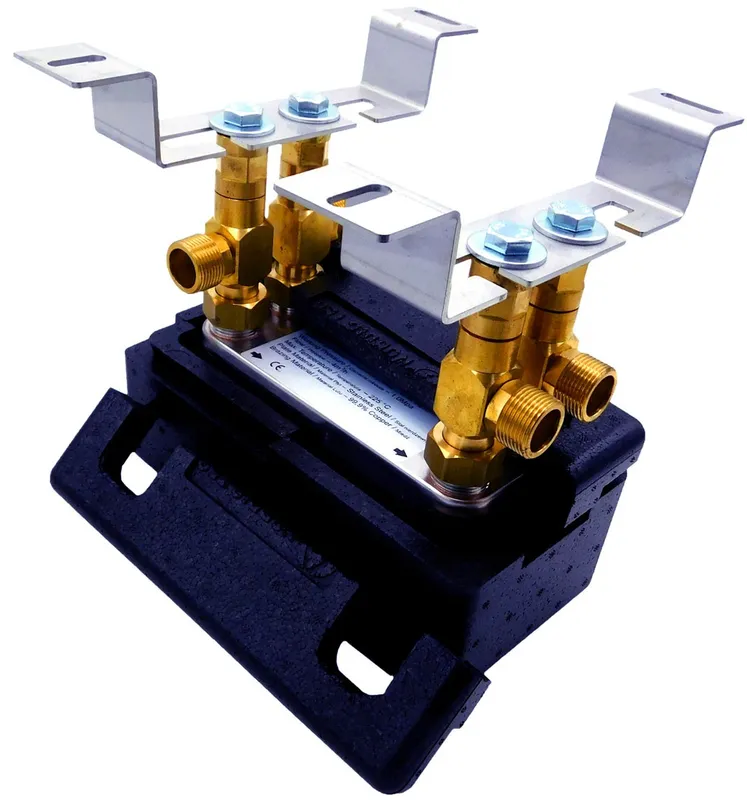

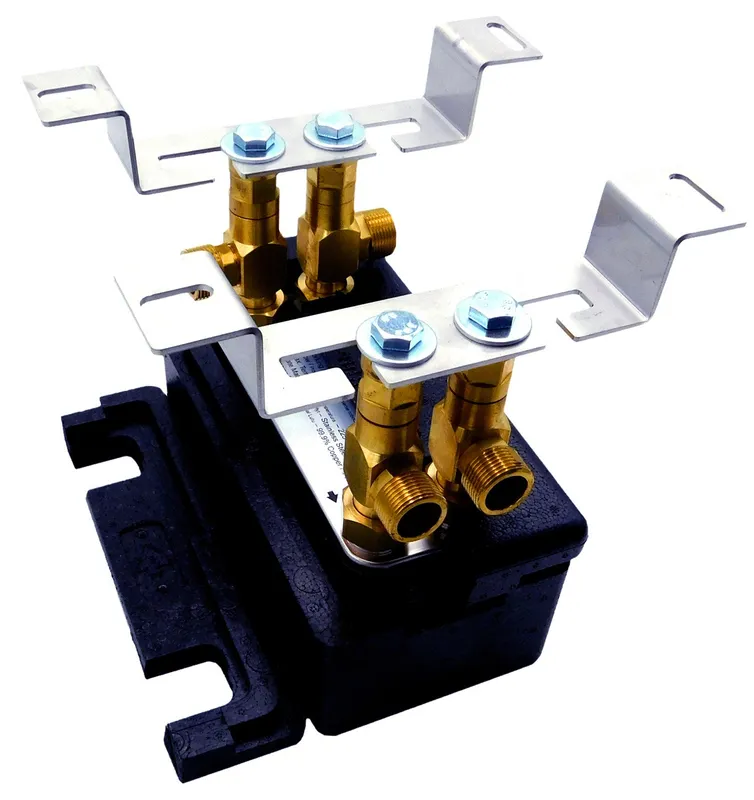

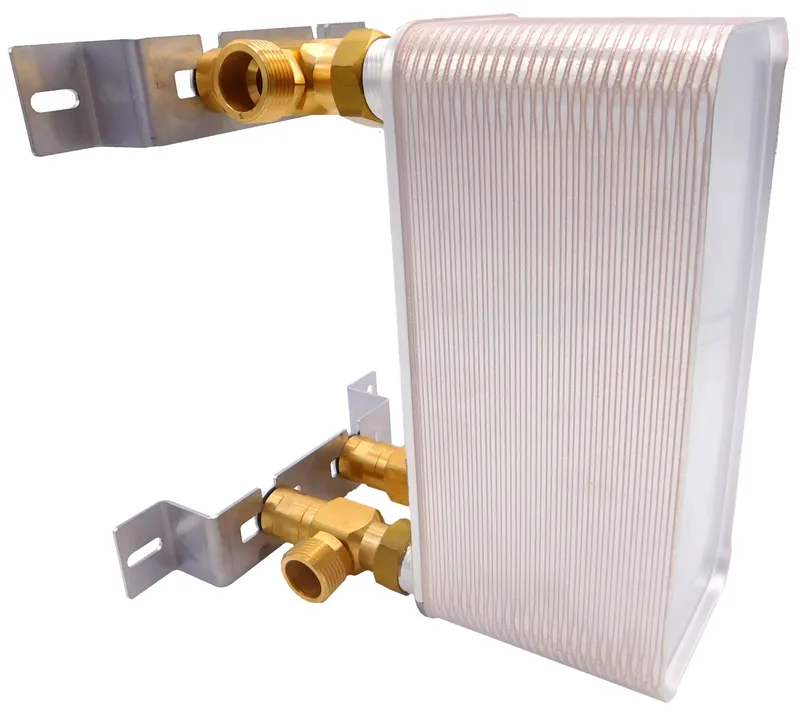

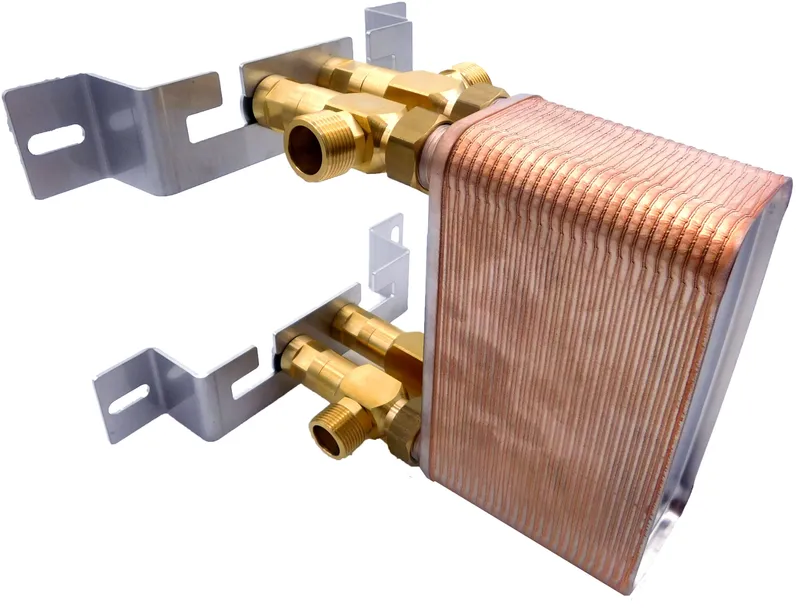

Konstrukcja obejmuje pakiet 50 płyt wykonanych ze stali kwasoodpornej 316L, połączonych lutowaniem miedzią 99,9% Cu. Całość uzupełniają cztery króćce przyłączeniowe 3/4", które umożliwiają wpięcie wymiennika w dwa niezależne obiegi robocze.

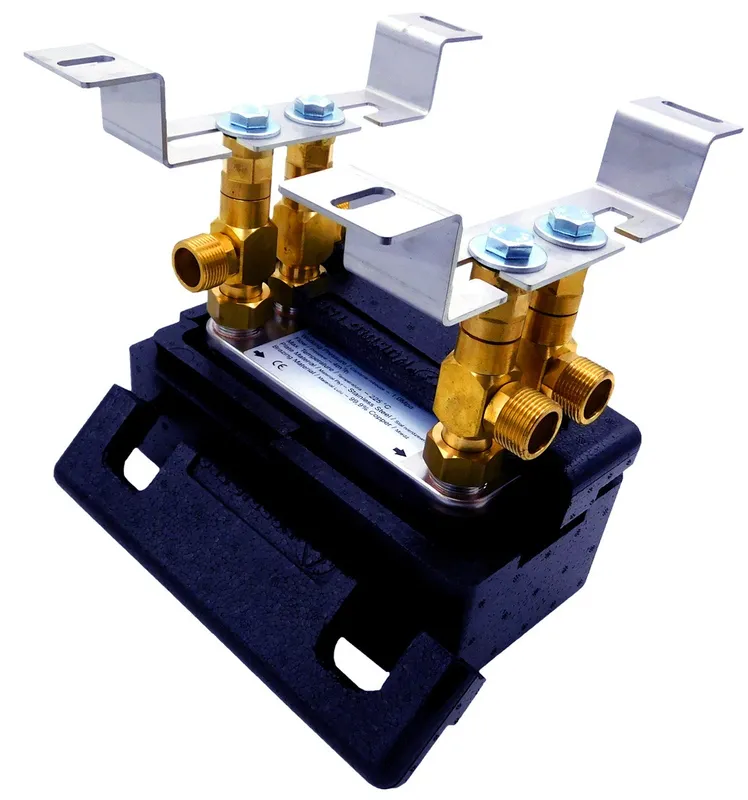

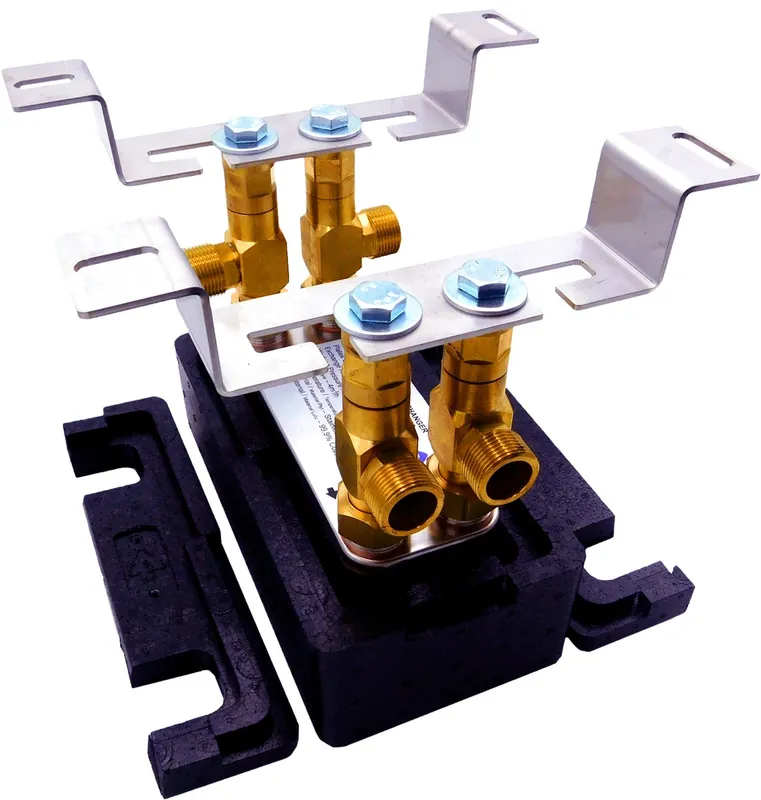

Schemat podłączenia i montaż w instalacji wymiennika Ba-12-50

Wytyczne montażowe

• Podłącz dwa obiegi do osobnych par króćców, zachowując poprawny kierunek przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia odkładające się w kanałach płyt.
• W instalacji zaleca się zawory odcinające i odpowietrzenie, co ułatwia uruchomienie oraz serwis.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model może pracować między źródłem ciepła a obiegiem CO, między kotłem a zasobnikiem CWU oraz przy rozdzieleniu układu otwartego od zamkniętego. W chłodzeniu może obsługiwać także obieg z glikolem lub olejem.

Jak dobrać wymiennik Ba-12-50 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: tutaj zakres pracy wynosi 15 do 45 kW.
• Sprawdź przepływ nominalny 4 000 l/h i porównaj go z wymaganiami instalacji.
• Uwzględnij średnicę przyłączy 4x 3/4" / DN 20 oraz potrzebę separacji obiegów.
• Znaczenie ma też rodzaj medium, np. woda, glikol lub olej.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy układ pracuje przy mniejszych różnicach temperatur albo wymaga większej powierzchni wymiany dla utrzymania rezerwy wydajności. Jeśli instalacja ma pracować na granicy zakresu mocy, pomocne będzie doradztwo techniczne Aquaventis.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób działania i dobór tego modelu do konkretnej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Stosuje się go m.in. w CO, CWU, ogrzewaniu podłogowym oraz przy rozdzieleniu układu otwartego od zamkniętego. Pozwala zachować separację hydrauliczną i stabilną pracę instalacji.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media nie mieszają się ze sobą. To rozwiązanie zapewnia wysoką skuteczność wymiany w kompaktowej obudowie.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obiegi lub połączyć układy o różnych parametrach pracy. Dotyczy to modernizacji instalacji, układów CO i CWU, a także wybranych zastosowań chłodniczych. Przydaje się również tam, gdzie pracuje glikol lub olej.

Jak dobrać moc wymiennika ciepła?

Dobór opiera się na mocy źródła, przepływie i warunkach pracy instalacji. W tym modelu zakres mocy wynosi 15 do 45 kW, a przepływ nominalny 4 000 l/h. Trzeba też uwzględnić średnicę przyłączy 3/4" oraz rodzaj medium.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale tylko po potwierdzeniu parametrów pracy całego układu. Należy sprawdzić wymagany przepływ, temperatury zasilania i powrotu oraz zapotrzebowanie na powierzchnię wymiany. Przy niskotemperaturowych źródłach często kluczowy jest właściwy zapas wydajności.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
